Ładowarka Li-Ion BMS 2S 10A

Ładowarka Li-Ion BMS 2S 10A

Moduł ładowarki akumulatorów Li-Ion 18650. Obsługa 2 ogniw lub pakietu 2S o napięciu 7,2V - 8,4V (3,6V - 4,2V na ogniwo) z zabezpieczeniem.

BMS, czyli Battery Management System. Ten moduł nie ma funkcji balansera. On ma za zadanie zabezpieczać ładowanie i rozładowanie pakietu akumulatorów i odłączać ogniwa w niebiezpiecznych momentach.

Ochrona pojedynczego ogniwa przed:

• Przeładowaniem: 4,25V +/- 0,025V
• Napięcie resetujące zabezpieczenie: 4,1V +/- 0,0025V
• Czas zadziałania zabezpieczenia: 0,5 - 1,5 sekundy
• Rozładowaniem: 2,75V +/- 0,1V
• Napięcie resetujące zabezpieczenie: 3V +/- 0,1V
• Nadmiernym prądem ładowana/rozładowania: 60A
• Czas zadziałania zabezpieczenia: 0,5 - 1,5 sekundy
• Ochrona temperaturowa

Parametry modułu:

• Konfiguracja ogniw: 2S
• Prąd pracy ciągły: 10A
• Zabezpieczenie zwarciowe: 0,1 - 0,6 ms
• Zabezpieczenie przed przerwanym obwodem
• Wymiary: 24 x 11 mm

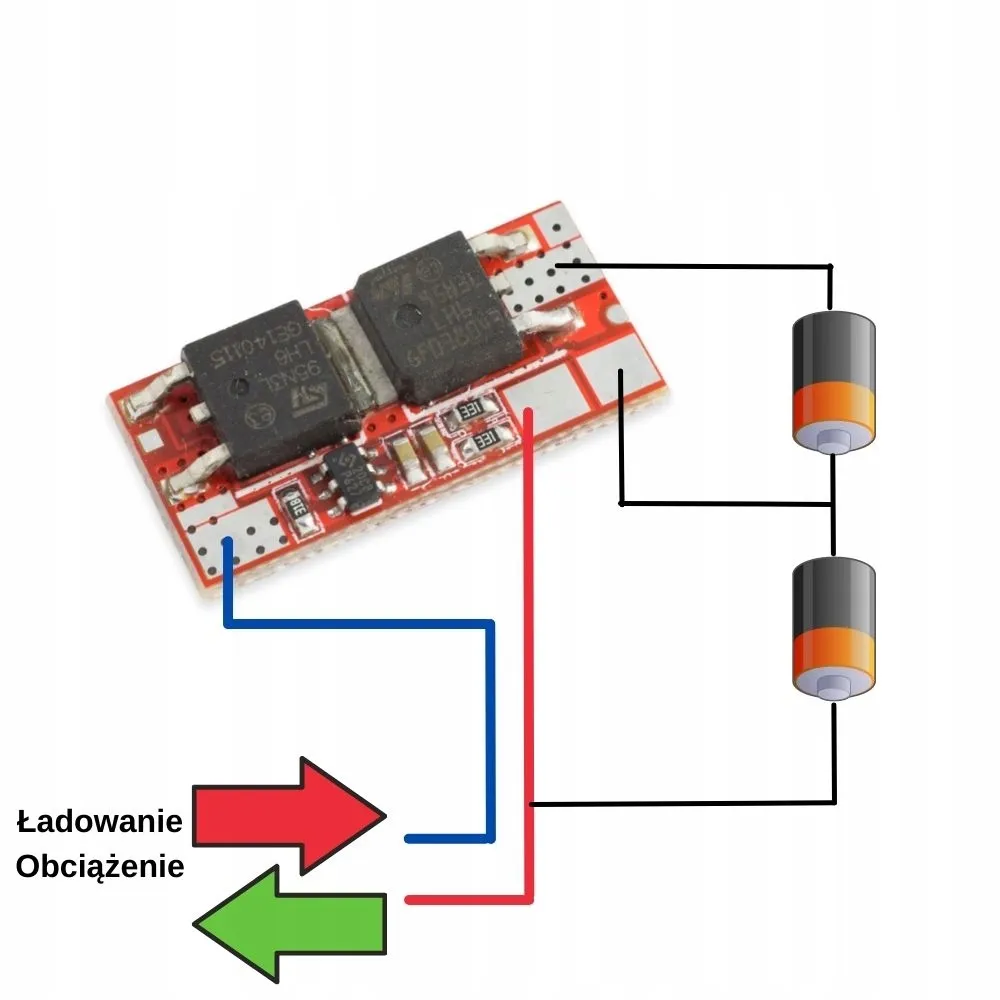

Łączenie (lutowanie i zgrzewanie) ogniw według rysunku ze zdjęć.

Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna)
