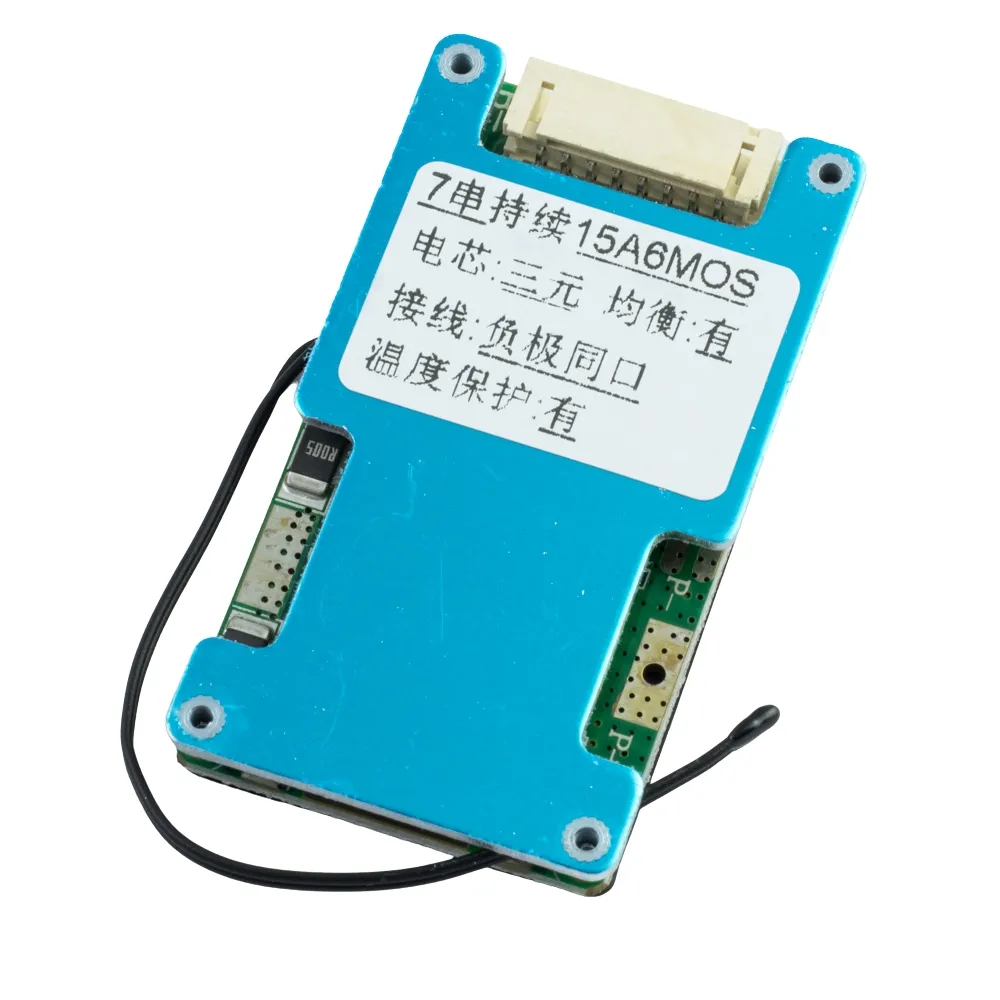

Ładowarka Li-Ion BMS 7S 15A

BMS 7S 15A do akumulatorów Li-Ion

Moduł BMS, zabezpieczenia akumulatorów Li-Ion w popularnych rozmiarze 18650 lub podobnych.

Obsługa 7 ogniw o łącznym napięciu znamionowym 25,2 V – 29,4 V (3,6V – 4,2V na ogniwo) z zabezpieczeniami, balanserem i zabezpieczeniem temperaturowym.

BMS nada się do wszelkich urządzeń zasilanych z baterii 24V takich jak:

• E-bike
• Hulajnogi elektryczne
• Deski elektryczne
• Małe pojazdy elektryczne

PARAMETRY MODUŁU BMS 7S 15A:

• Ilość obsługiwanych ogniw: 7
• Maksymalny prąd ciągły rozładowania: 15 A
• Chwilowy prąd maksymalny rozładowania: 60 A
• Funkcja balansera napięcia

  Napięcie aktywowania balansera: 4,15 ±0,025 V

  Prąd wyrównujący: ~40 mA

• Maksymalny prąd ładowania akumulatorów: 6 A
• Zalecane napięcie ładowania: 29,4V

• Zabezpieczenie przeciążeniowe

  Prąd zabezpieczenia: 75 ±5 A

• Zabezpieczenie przeciwzwarciowe

  Czas zadziałania zabezpieczenia przeciwzwarciowego: 100 ms

• Zabezpieczenie przed przeładowaniem

  Napięcie zabezpieczenia: 4,25 ±0,025 V

• Zabezpieczenie przed nadmiernym rozładowaniem

  Napięcie zabezpieczenia: 2,55 ±0,05 V

• Zabezpieczenie przez przegrzaniem

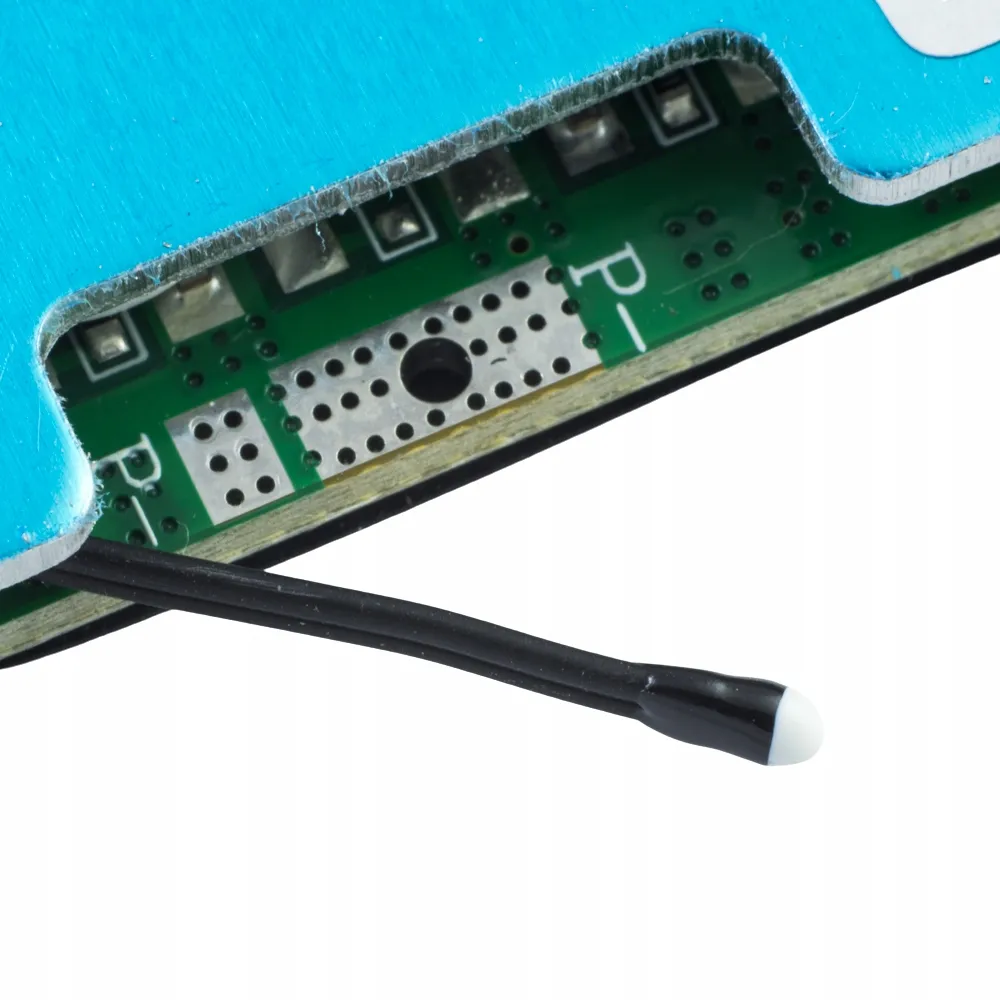

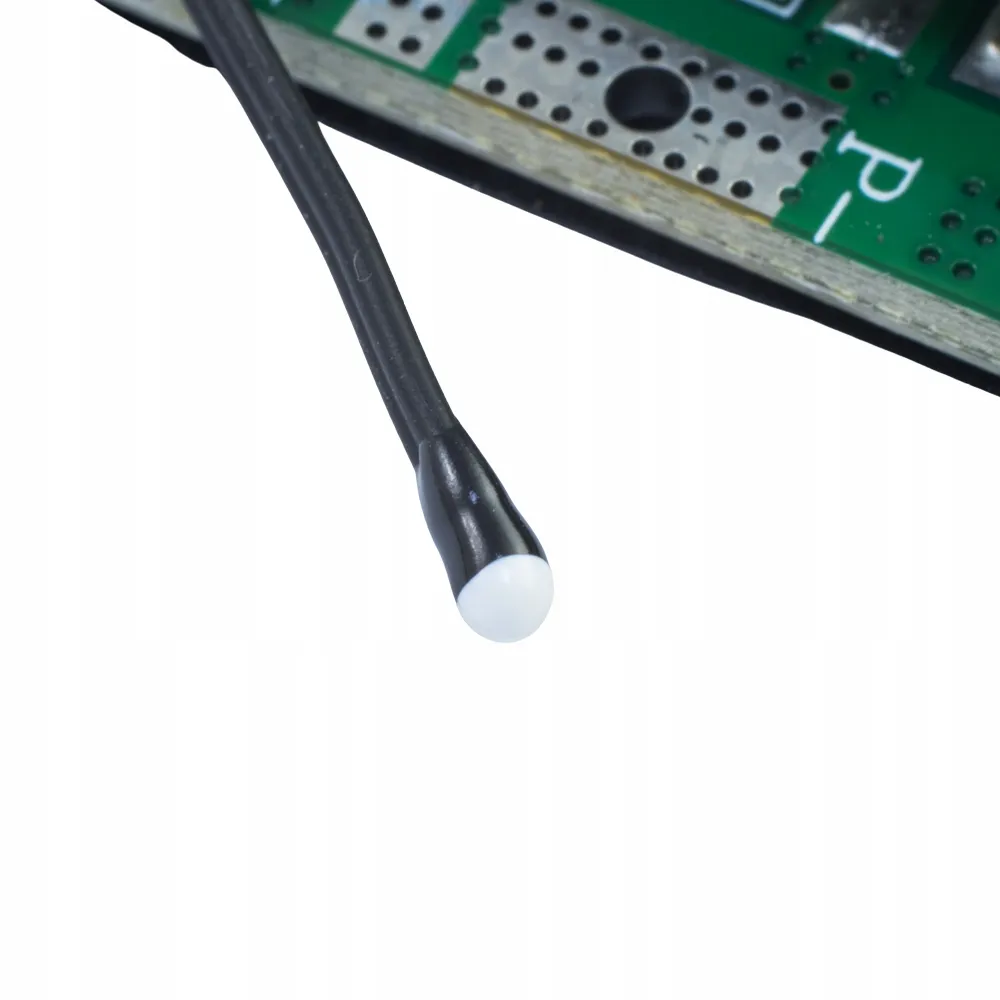

  Czujnik NTC

  Temperatura przegrzania: 50°C

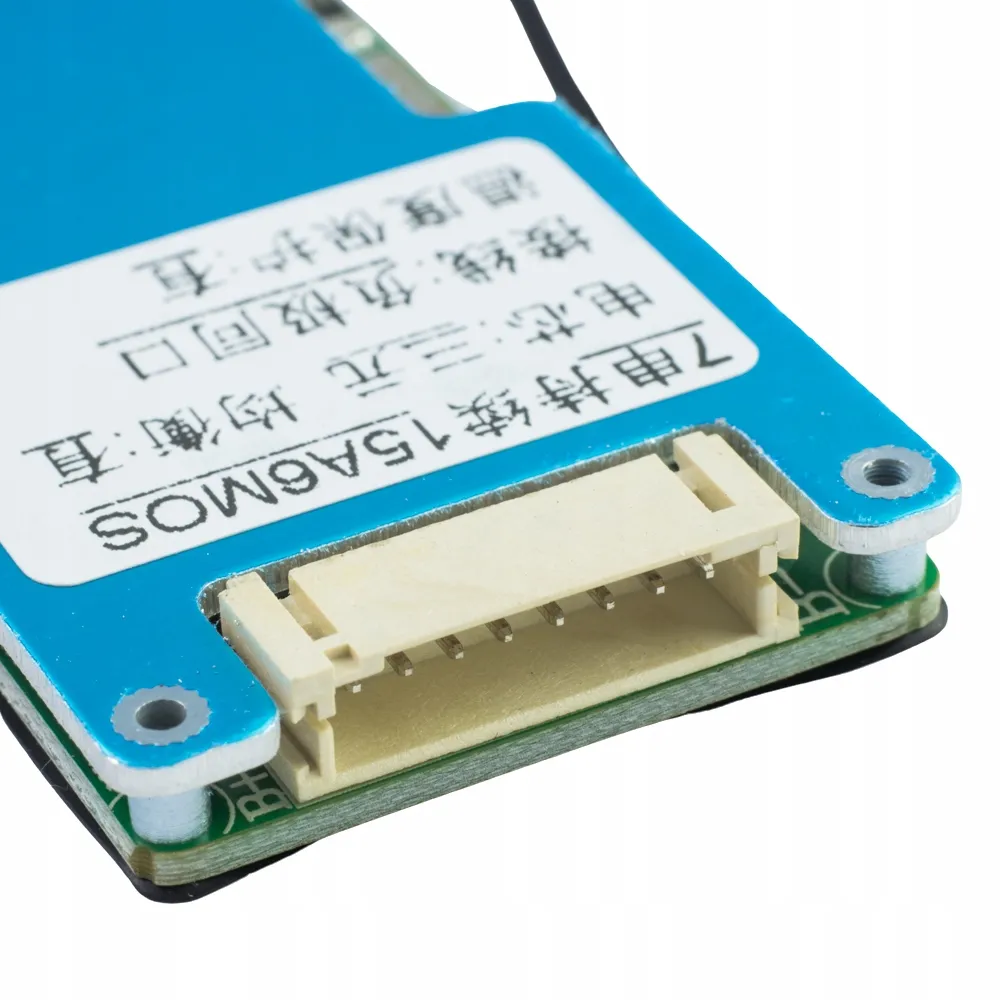

• Złącze JST PH2.0 8-pin
• Długość przewodów: 35cm
• Temperatura pracy: -15 ÷ +45 °C
• Wymiary: 60 x 33 x 8 mm

ZASTOSOWANIE

Moduł BMS 7S 15A może być stosowany do przerabiania narzędzi akumulatorowych. Często narzędzia takie mają akumulatory w technologii Ni-Cd, a nowe baterie są bardzo drogie.

Przeróbka takiego akumulatora wkrętarki na Li-Ion będzie nie dość, że tańsza, to jeszcze do dyspozycji będziesz miał akumulator w lepszej technologii i o lepszej wydajności.

Oprócz narzędzi możesz użyć go do zbudowania własnych banków energii lub innych zastosowań, gdzie bateria składa się z szeregowo połączonych akumulatorów Li-Ion.

Możesz budować większe baterie łącząc ogniwa równolegle. Zwiększysz tym sposobem pojemność całej baterii oraz maksymalny prąd, jaki możesz z niej uzyskać.

Napięcie pakietu 7S (24V) pozwala na zasilenie małych urządzeń transportu osobistego takich jak e-bike, hulajnogi, wózki inwalidzkie, deskorolki.

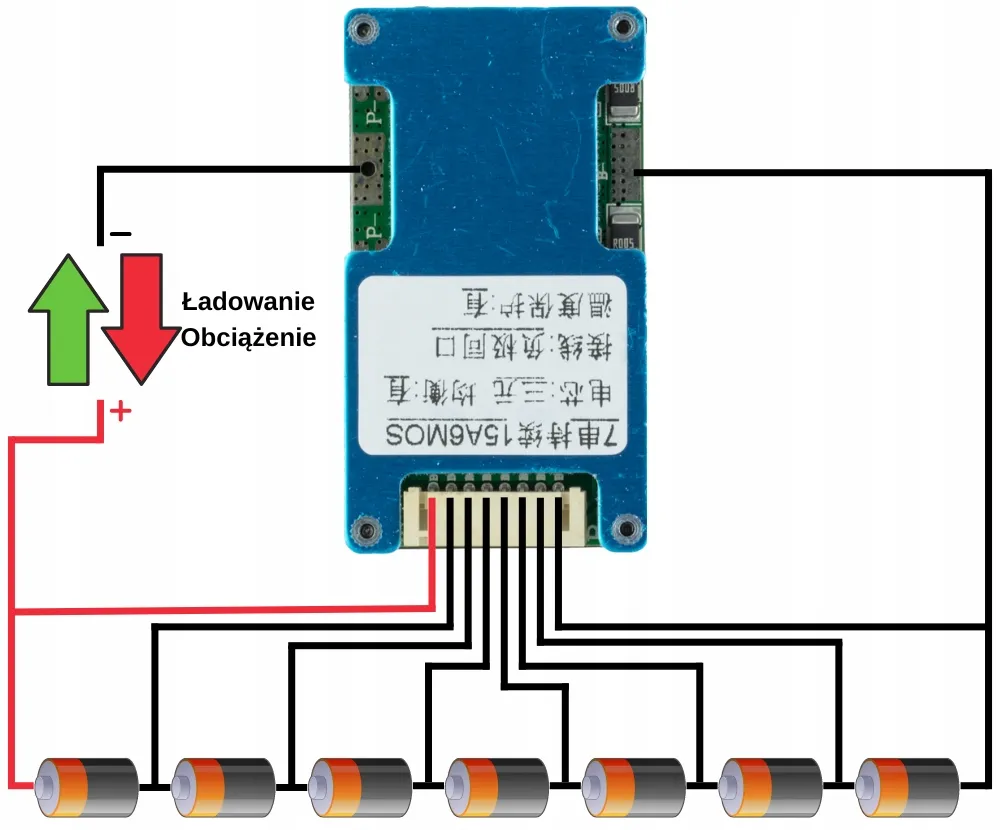

ŁĄCZENIE (LUTOWANIE I ZGRZEWANIE) OGNIW WEDŁUG RYSUNKU ZE ZDJĘĆ.

Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna).

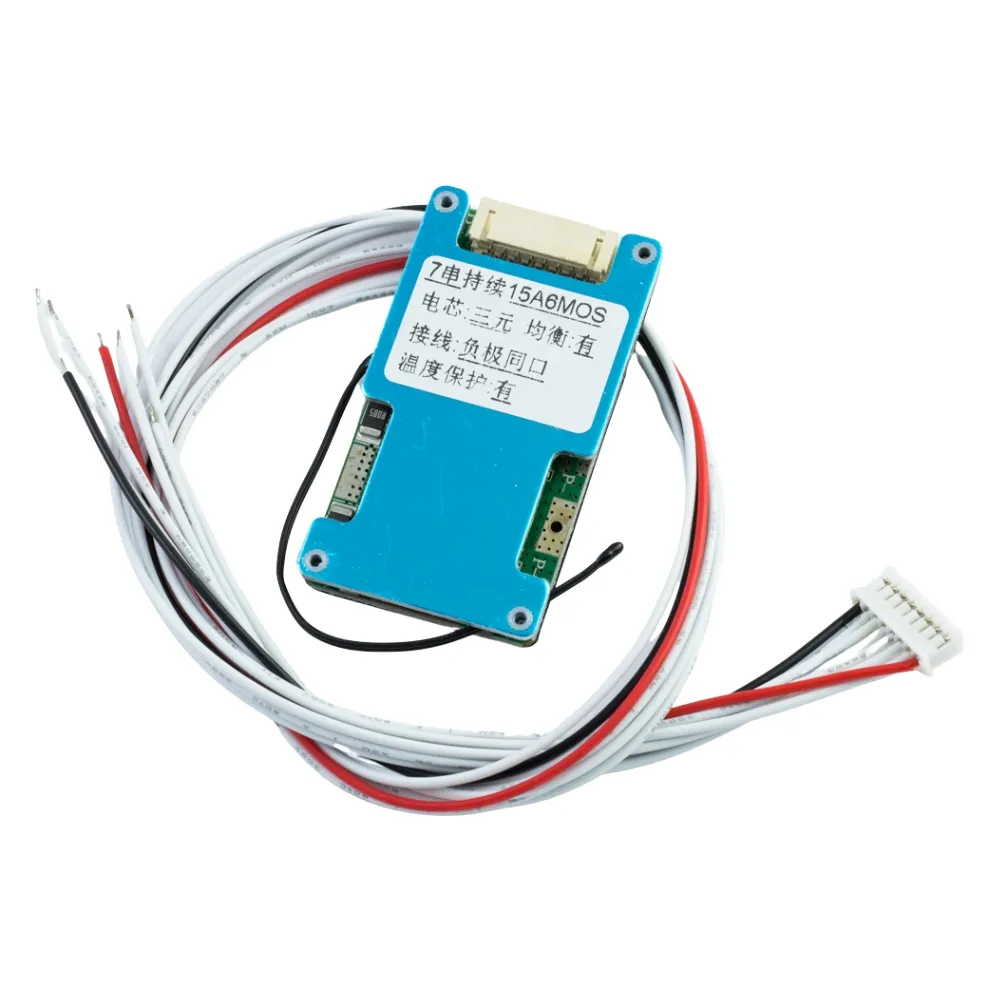

W zestawie:

• Moduł BMS 7S 15A

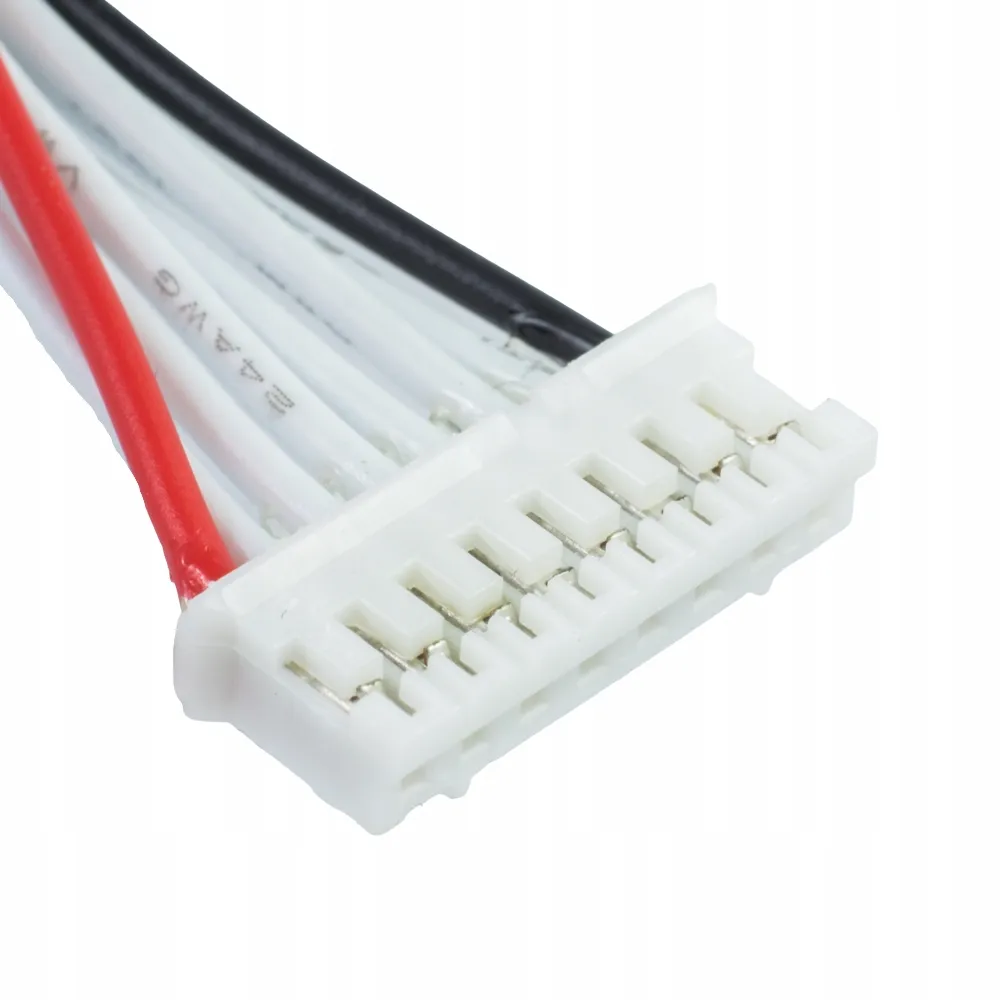

• Przewody ze wtyczką JST PH2.0
