ŁADOWARKA Li-Ion Li-Poly TP4056 1A MICRO USB ZABEZ

ELE0000009

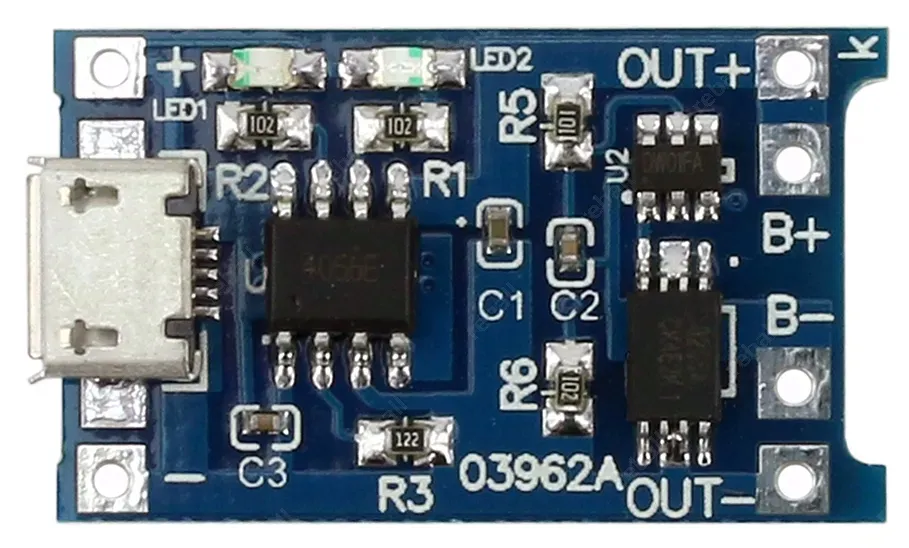

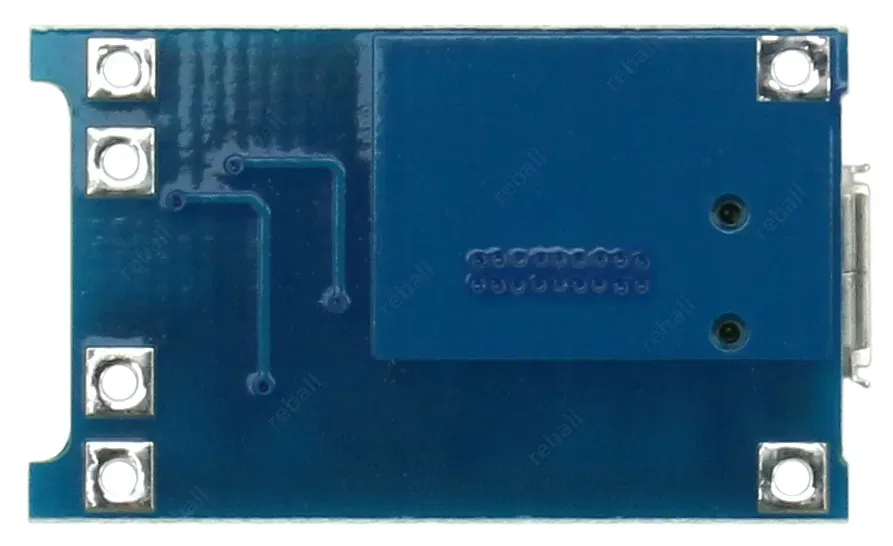

ŁADOWARKA Li-Ion Li-Poly 1A TP4056

Z ZABEZPIECZENIEM

Automatyczna ładowarka akumulatorów Li-Ion Li-Poly oparta na układzie TP4056 z prądem ładowania do 1A oraz zabezpieczeniem ogniw przed nadmiernym rozładowaniem akumulatora poniżej 2,5V.

Układ umożliwia łatwe i szybkie ładowanie ogniw np. typu 18650, oraz innych typów akumulatorów bez układu zabezpieczającego.

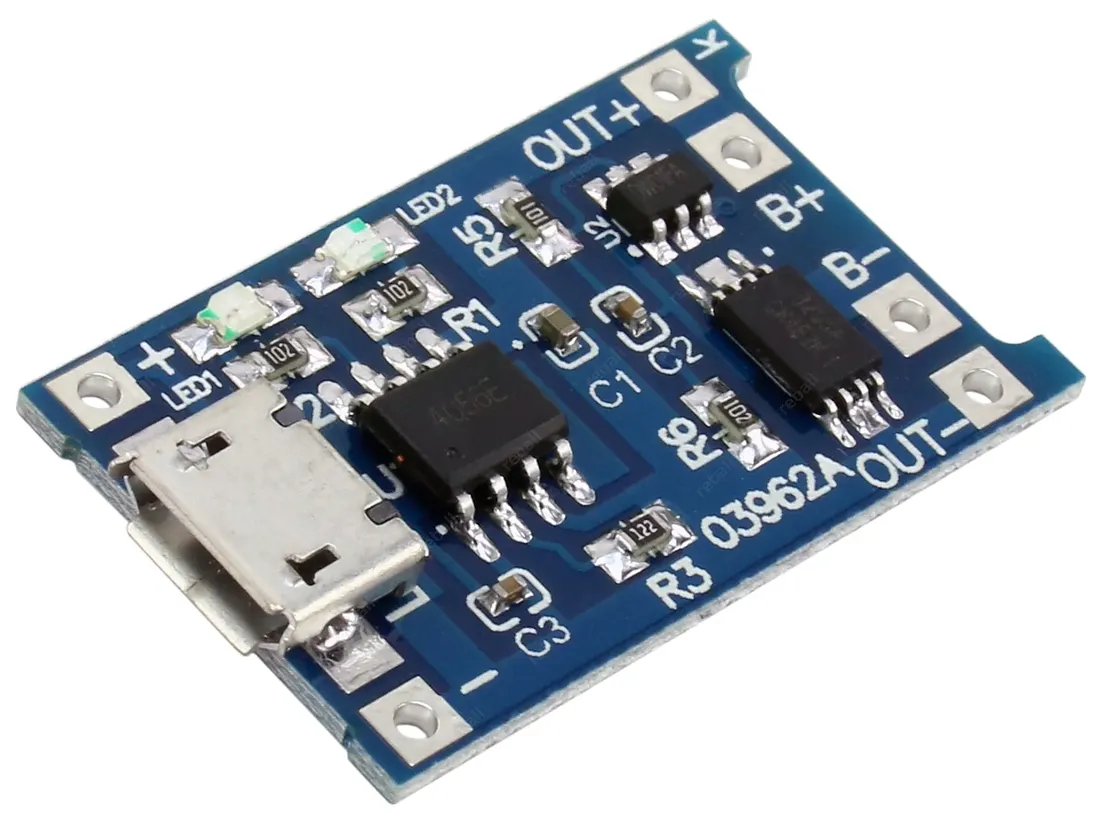

Źródłem zasilania może być port microUSB bądź napięcie bezpośrednio podłączone do pinów wejściowych układu +/-.

Ładowany akumulator należy podłączyć do pinów B+/B-.

Układ docelowy który chcemy zasilać z akumulatorów należy podłączyć z OUT +/-.

Dane techniczne:

• napięcie wejściowe: 4,5-5,5 V
• końcowe napięcie ładowania: 4,2 V
• max prąd ładowania: 1A (ustawienie domyślne)
• rodzaj gniazda USB: micro USB
• dioda LED - sygnalizacja ładowania ogniwa (dioda czerwona)
• dioda LED - sygnalizacja pełnego naładowania ogniwa (dioda niebieska)
• wymiary: 28mm x 17mm
• wysokość całkowita z gniazdem micro USB 4mm (po usunięciu gniazda 3mm).
• zakres temperatury pracy: -10° do +85°
• odwrócona polaryzacja: nie
• zabezpieczenie prądowe: 3A
• zabezpieczeniem ogniw przed nadmiernym rozładowaniem akumulatora poniżej 2,5V: tak

Moduł może być wykorzystany do tworzenia PowerBanków.

Moduł ładowarki sprzedawany jest z ustawionym prądem ładowania 1000mA (1A).

Zmieniając wartości rezystora R3 można zmieniać prąd ładowania.

Dla R3=1,22kOhm prąd ładowania to 1000mA (1A).

Dla R3=2kOhm prąd ładowania to 580mA.

Dla R3=5kOhm prąd ładowania to 250mA.

Dla R3=10kOhm prąd ładowania to 130mA.

Dla R3=20kOhm prąd ładowania to 70mA.
