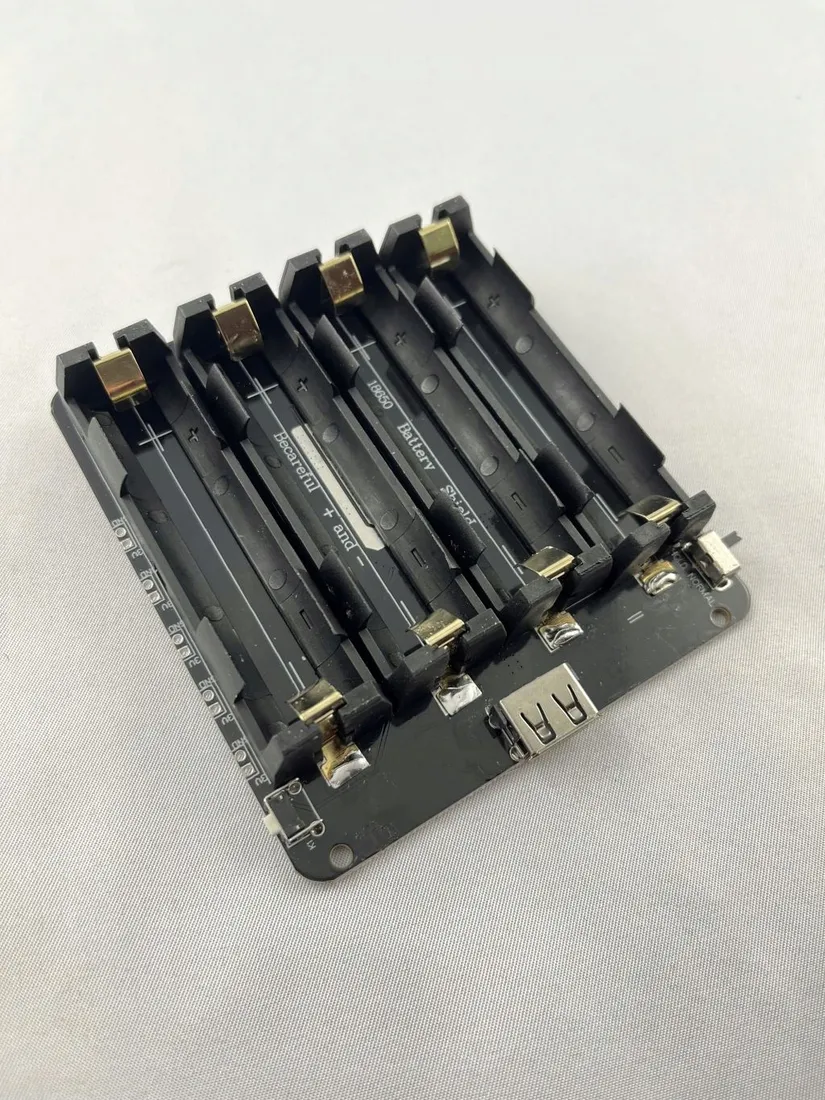

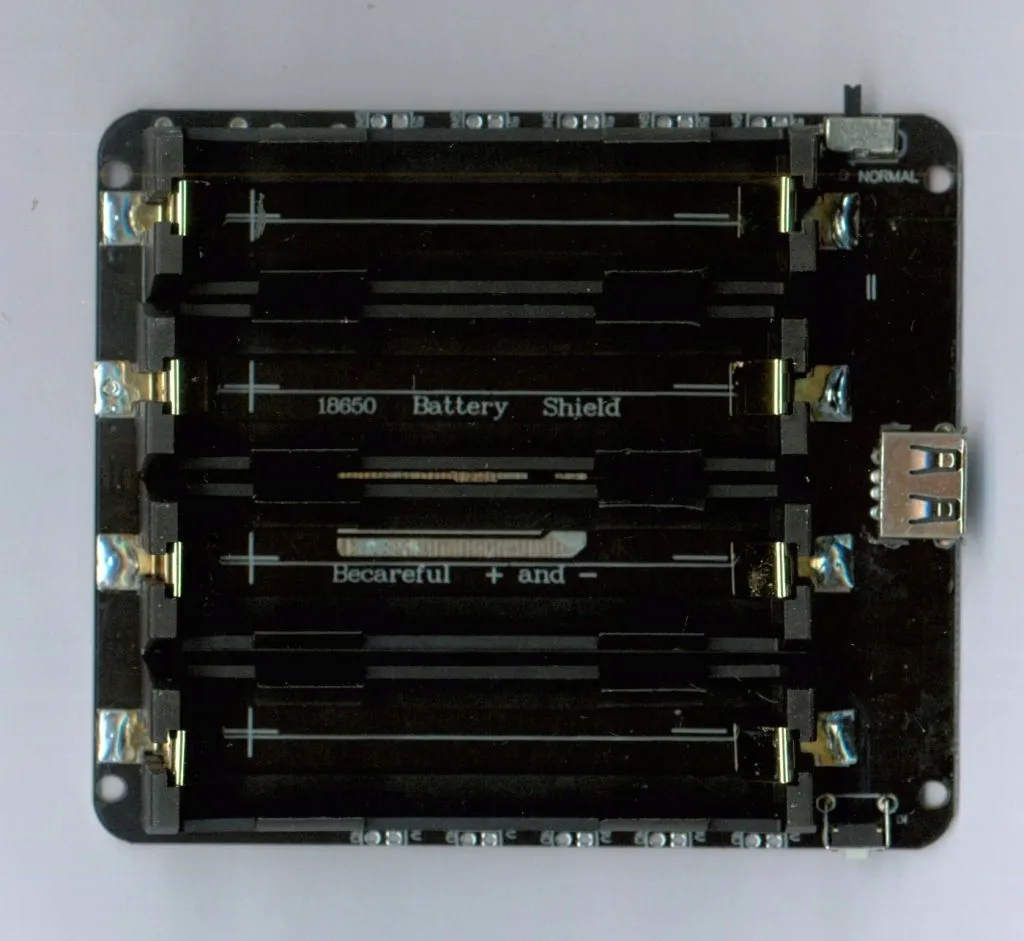

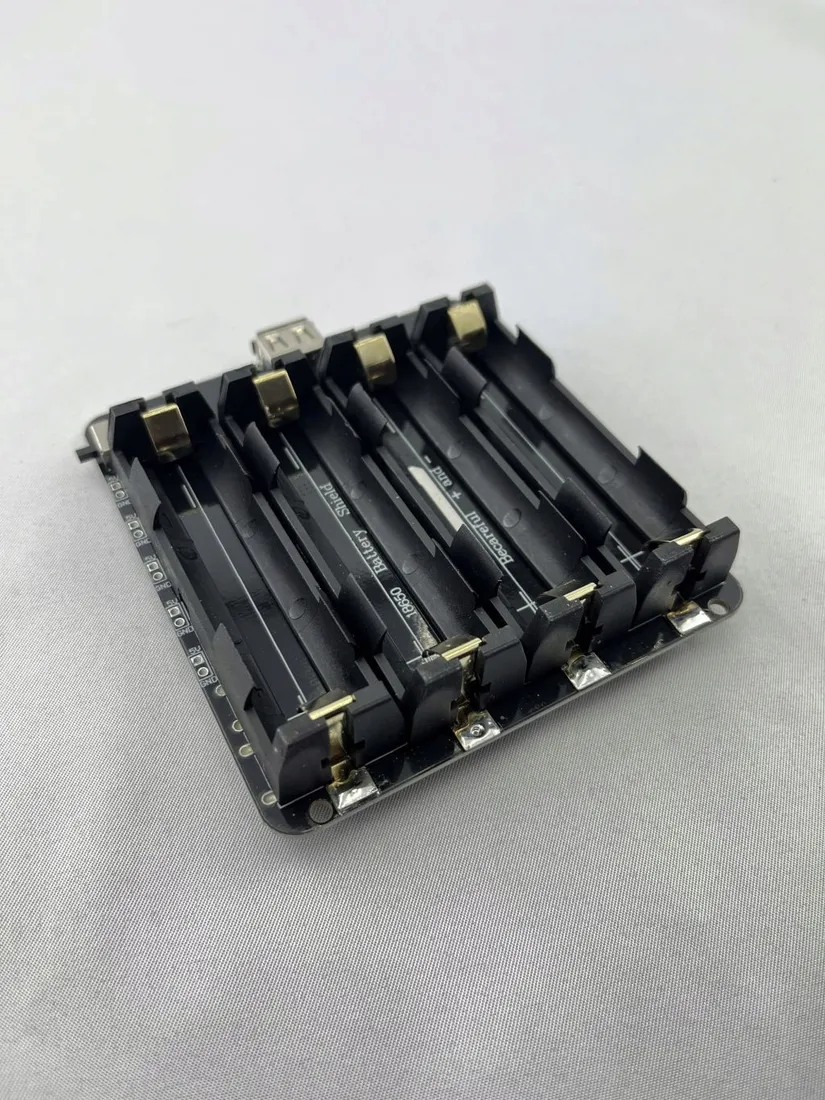

MODUŁ ARDUINO BATTERY SHIELD 4x18650 USB USB-C MICRO 3V3 5V Z ŁADOWANIEM

MODUŁ ARDUINO BATTERY SHIELD 4x18650 USB USB-C MICRO 3V3 5V Z ŁADOWANIEM

BMS-70104

Moduł przetwornicy napięcia do uniwersalnego zastosowania, również do zasilania modułów Arduino i innych.

Źródło napięcia:

4 akumulatory 18650

Wyjścia:

5V - gniazdo USB-A

5V - pola do wlutowania pinów lub przewodów - 5 par 5V/GND

3,3V - pola do wlutowania pinów lub przewodów - 5 par 3V3/GND

Wejścia:

Gniazdo USB-C - ładowanie akumulatorów

Gniazdo USB Micro - ładowanie akumulatorów

Sterowanie:

microswitch K1 - włącznik

przełącznik suwakowy:

pozycja NORMAL - moduł wyłącza się po 5 sekundach w przypadku braku obciążenia wyjścia (poboru prądu)

pozycja HOLD - moduł działa niezależnie czy wyjście jest obciążone (czy jest pobór prądu)

Moduł posiada zabezpieczenie przeciwzwarciowe oraz przeciwprzepięciowe.

Zapobiega nadmiernemu naładowaniu akumulatorów

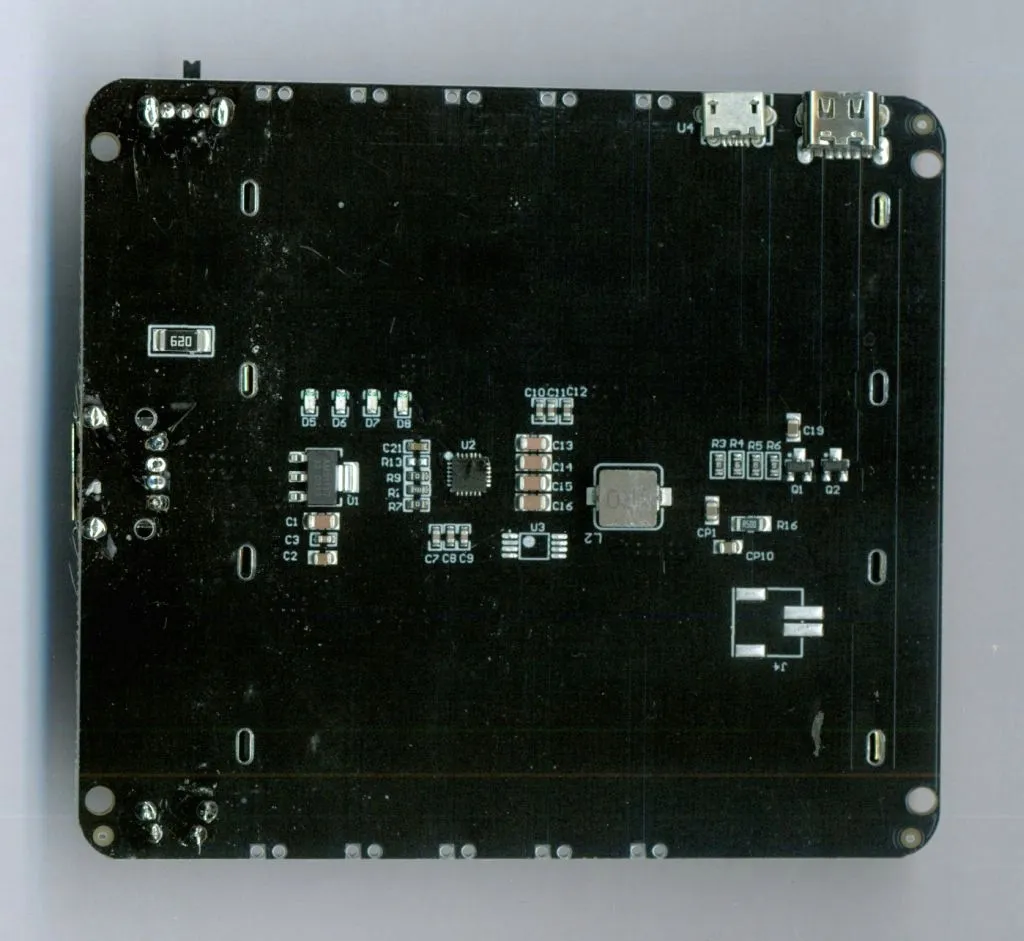

Diody LED na spodzie modułu wskazują poziom naładowania akumulatorów

Diody LED na spodzie modułu sygnalizują ładowanie akumulatorów (miganie diody)

Zaleca się stosowanie czterech akumulatorów jednocześnie

Wymiary:

szerokość 92 mm

długość 100mm (z wystającym gniazdem USB-A 101mm)

wysokość (grubość) 26mm

Odwrotne włożenie akumulatorów - niezgodne z polaryzacją - powoduje uszkodzenie modułu!

Części elektroniczne nie podlegają zwrotowi
