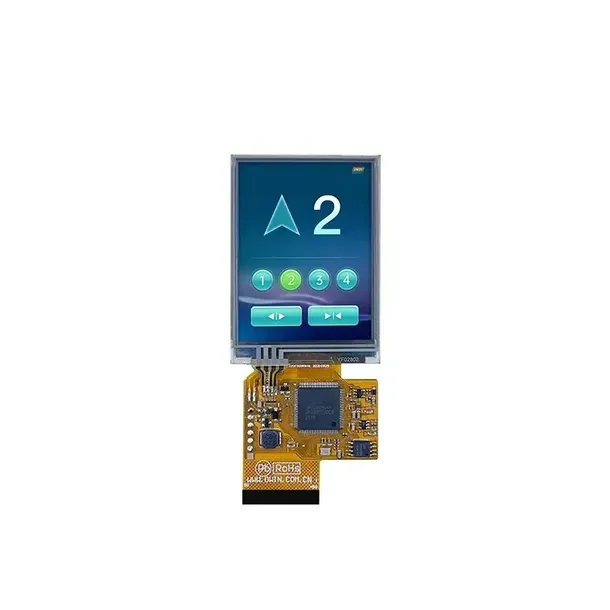

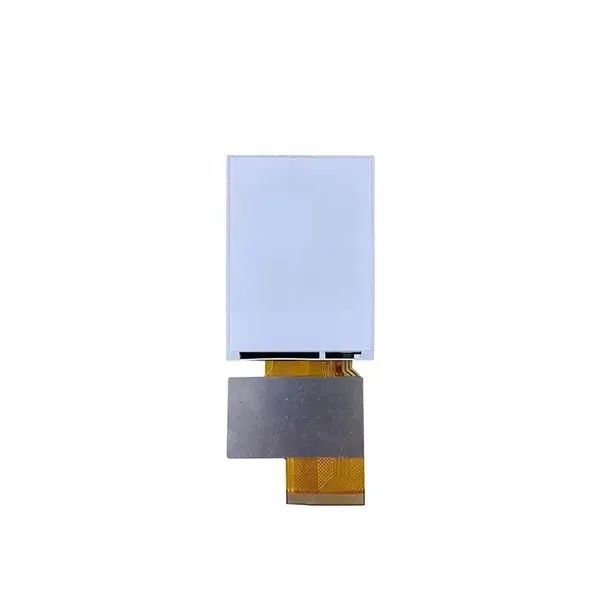

LCD 2.8" 320x240 panel dotykowy DWIN HMI

Uniwersalny moduł HMI z wyświetlaczem 2.8" oraz panelem dotykowym rezystancyjnym.

✅ Cechy DMG32240F028_01WTR:

• Struktura COF, elektronika sterująca wyświetlaczem zabudowana na taśmie LCD
• Oparty na T5L0, z systemem DGUS II
• 2.8" rozdzielczość 320x240 pikseli, 262 tys. kolorów, TN-TFT-LCD, normalny kąt widzenia.
• Rezystancyjny dotyk

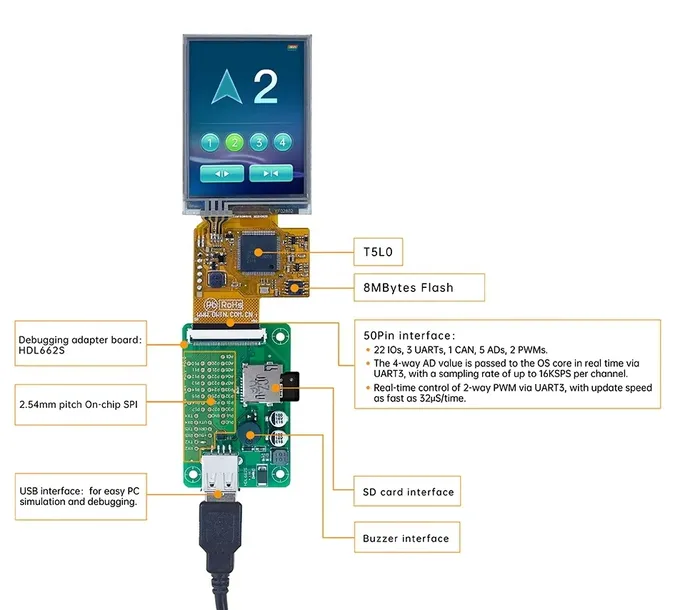

• 50 pinowe wyprowadzenie z dostępnymi wszystkimi wyprowadzeniami mikrokontrolera
• Z GUI graficznym, dwurdzeniowym procesorem

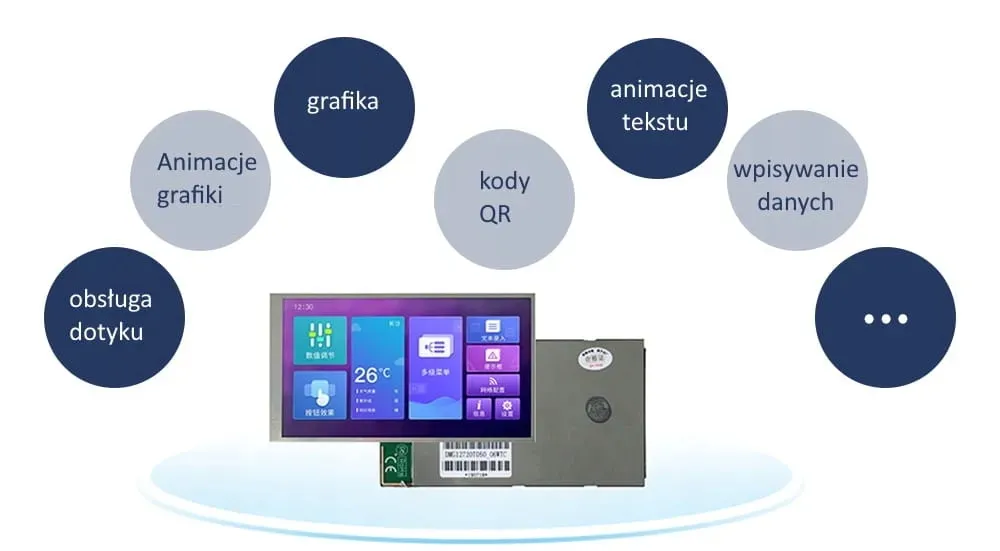

▶️ Zasada działania wyświetlaczy DWIN HMI

Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

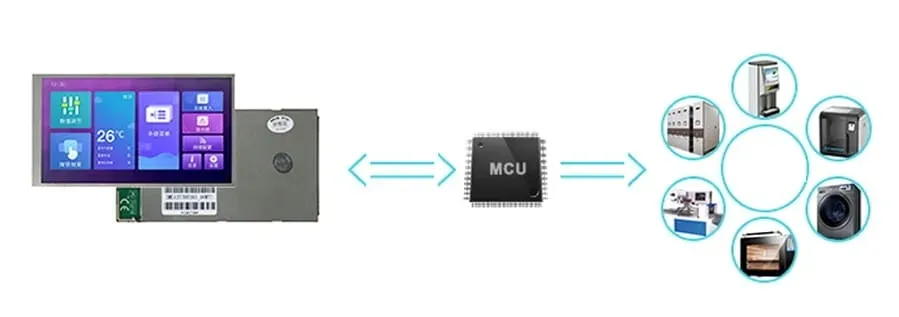

Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.

⭐ Specyfikacja DMG32240F028_01WTR

▶️ Interfejs:

• Baudrate: 3150~3225600bps, Typ. 115200bps
• Tryb pracy:

  UART2: N81 UART TTL

  UART4: N81/E81/O81/N82 4 (konfigurowalne programowo) UART TTL

  UART5: N81/E81/O81/N82 4 (konfigurowalne programowo) UART TTL

• Złącza użytkownika:

  - 50 pin taśma 50Pin_0.5mm FPC

• Pamięć Flash: 8MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
• Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s

▶️ Wyświetlacz:

• Ilość kolorów: 262K kolorów
• LCD Typ TV-TN, TFT LCD
• Kąty widzenia: 70°/70°/40°/30° (L/R/U/D)
• Obszar wyświetlania 43.2mm(W) ×57.6mm(H)
• Rozdzielczość 320x240
• Podświetlanie LED
• Jasność:  300nit

▶️ Panel dotykowy:

• Typ: RTP (Rezystancyjny panel dotykowy)
• Struktura: ITO film + ITO glass
• Tryb dotyku: wspiera dotyk oraz przeciągnięcie
• Twardość powierzchni: 3H
• Przepuszczalność światła: Ponad 80%

▶️ Zasilanie:

• Napięcie zasilania: 4.5~5.5V
• Pobór prądu z włączonym podświetlaniem: VCC = +5V, 110mA
• Pobór prądu z wyłączonym podświetlaniem: VCC = +5V, 75mA

✅ Zestaw zawiera:

• DMG32240F028_01WTR LCD 2.8" 320x240 rezystancyjny panel dotykowy DWIN HMI

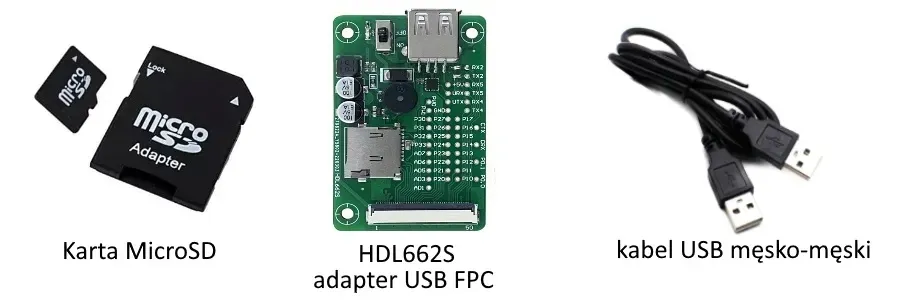

⭐ Zalecane akcesoria:
