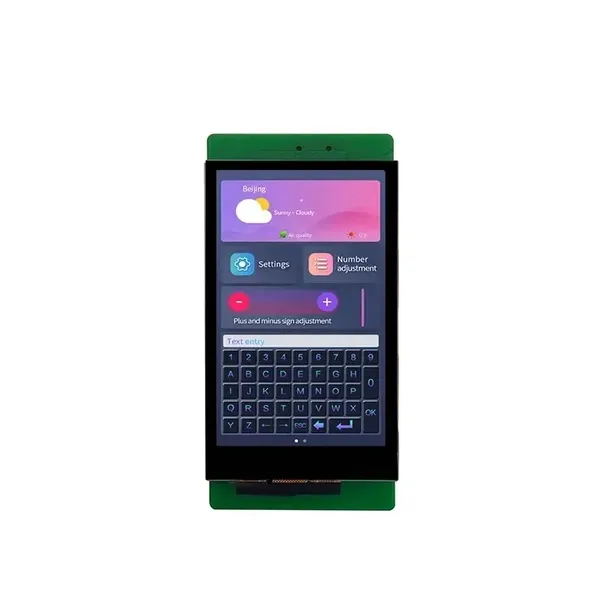

LCD 3.5" 480x800 panel dotykowy DWIN HMI

Uniwersalny moduł HMI z wyświetlaczem 3.5" oraz panelem dotykowym pojemnościowym.

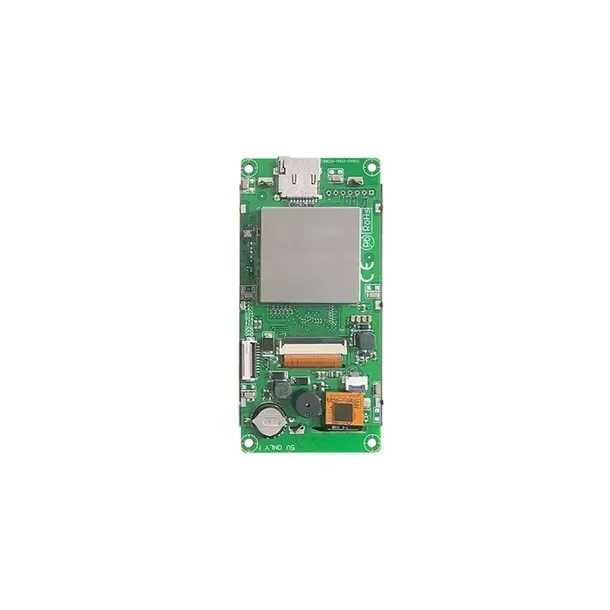

✅ Cechy DMG80480T035_01WTC:

• Oparty na T5L z systemem DGUS II
• 3.5" IPS-TFT-LCD, 262K Kolorów 480×800 Pixel
• Obszar aktywny wyś. 75.60mm (W)×45.36mm (H)
• Jasność: 230nit
• Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• Pojemnościowy dotyk
• Interfejs: TTL/CMOS interface,10Pin_1.0mm

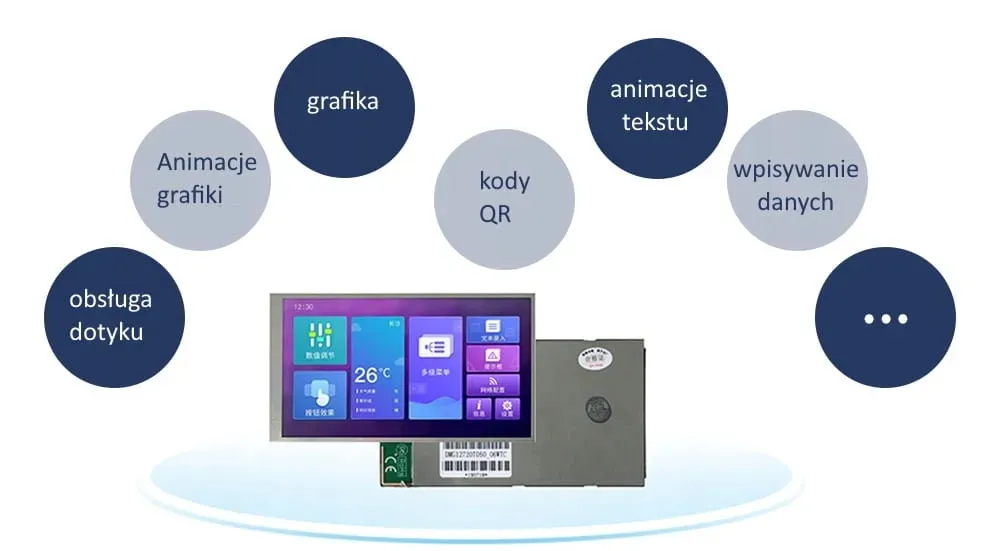

▶️ Zasada działania wyświetlaczy DWIN HMI

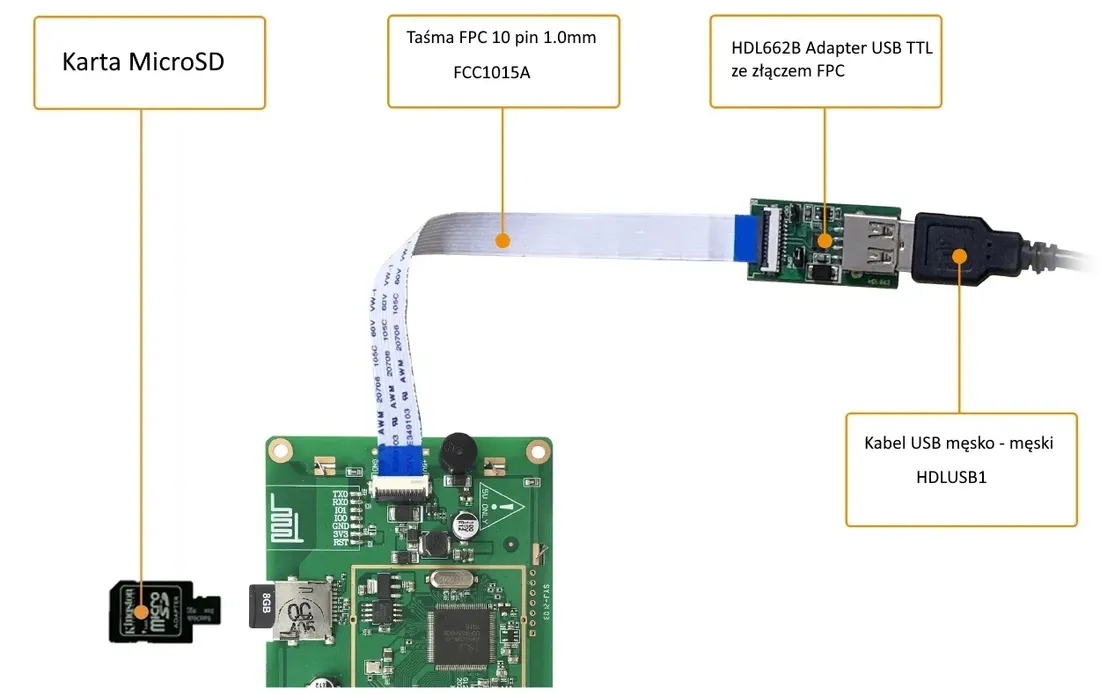

▶️ Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

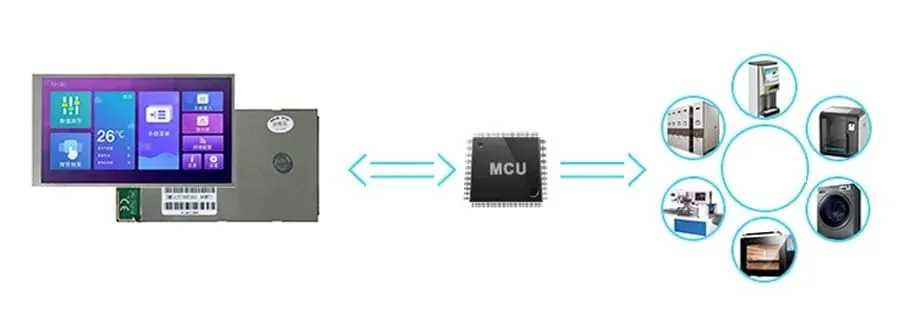

Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.

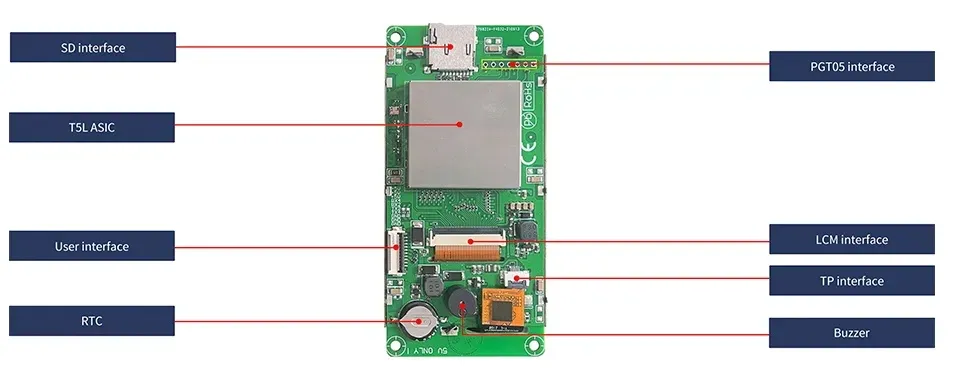

⭐ Specyfikacja DMG80480T035_01WTC

▶️ Interfejs:

• Baudrate: 3150~3225600bps, Typ. 115200bps
• Napięcie wyjściowe:

  Output 1, Iout =1mA 3.0~3.3

  Output 0, Iout = -1mA 0.0~0.3

• Napięcie wejściowe（RXD):

  Input 1， Iin = 1mA；2.4-5.0V,

  Input 0， Iin = -1mA；0~0.5V

• Tryb pracy:

  UART2: N81

  UART4: N81/E81/O81/N82 4 (konfigurowalne programowo)

• Złącza użytkownika:

  - 10Pin_1.0mm, zatrzaskiwane dla zasilania oraz komunikacji, prędkość: 12KByte/s

• Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
• Buzzer: 3V pasywny, moc <1W
• Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
• Interfejs PGT05: do aktualizacji DGUS kernel

▶️ Wyświetlacz:

• Ilość kolorów: 262K Kolorów
• LCD Typ: IPS-TFT-LCD
• Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• Rozdzielczość: 480x800
• Obszar aktywny: 75.60mm (W)×45.36mm (H)
• Podświetlanie LED
• Jasność:  230nit

▶️ Panel dotykowy:

• Typ: CTP (Pojemnościowy panel dotykowy)
• Struktura: G+G structure with surface cover of Asahi tempered glass
• Tryb dotyku: wspiera dotyk oraz przeciągnięcie
• Twardość powierzchni: 6H
• Przepuszczalność światła: Ponad 90%

▶️ Zasilanie:

• Napięcie zasilania: 4.5~5.5V
• Pobór prądu z włączonym podświetlaniem: VCC = +5V, 180mA
• Pobór prądu z wyłączonym podświetlaniem: VCC = +5V, 85mA
