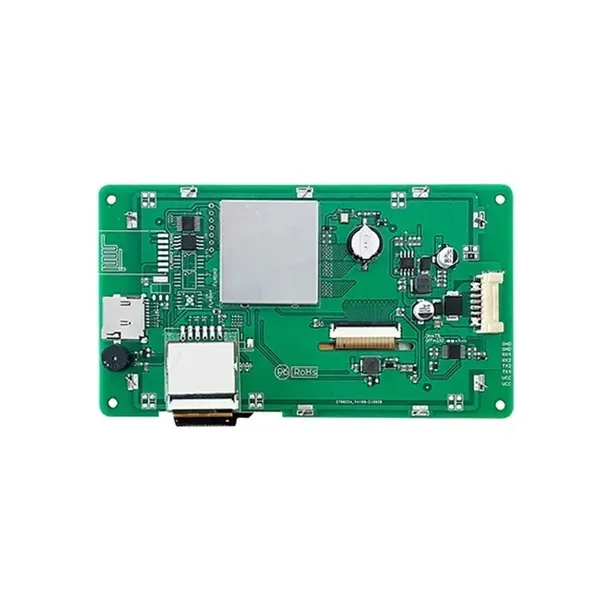

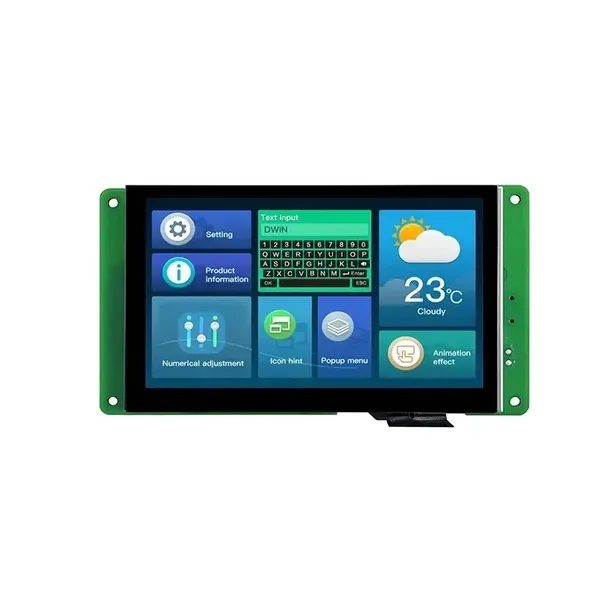

LCD 5" 800x480 825nit panel dotykowy DWIN

Uniwersalny moduł HMI z wyświetlaczem 5" oraz panelem dotykowym pojemnościowym.

✅ Cechy DMG80480T050-09WTC:

• Oparty na T5L z systemem DGUS II
• 5" IPS-TFT-LCD,262K Kolorów 800x480 pixel
• Wysokie kąty widzenia: 85°/85°/85°/85°(L/R/U/D)
• Wysoka jasność: 825nit
• Układ RTC
• Komunikacja UART\RS232
• Pojemnościowy dotyk
• Interfejs: TTL/CMOS interface,8Pin_2.0mm FCC

▶️ Zasada działania wyświetlaczy DWIN HMI

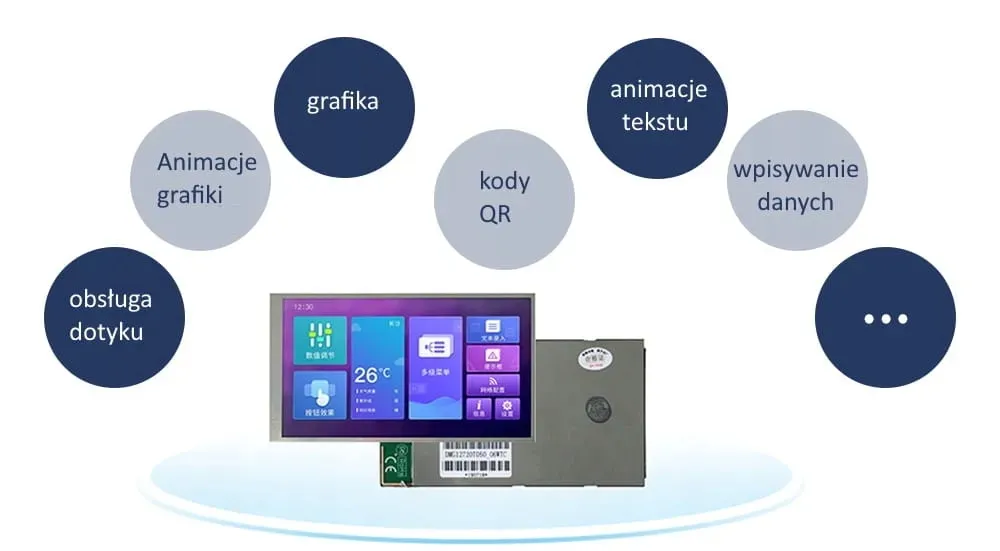

Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

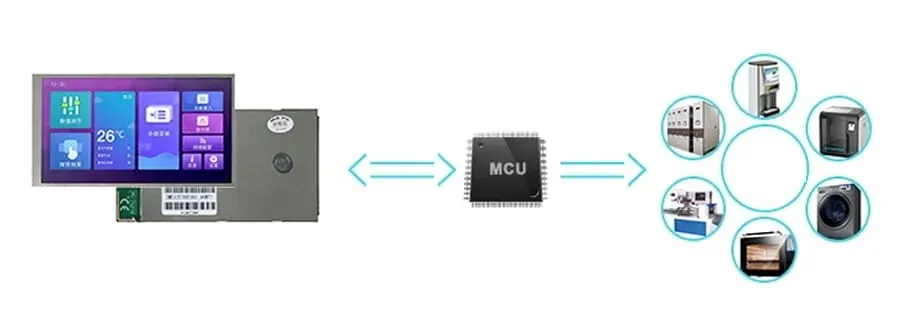

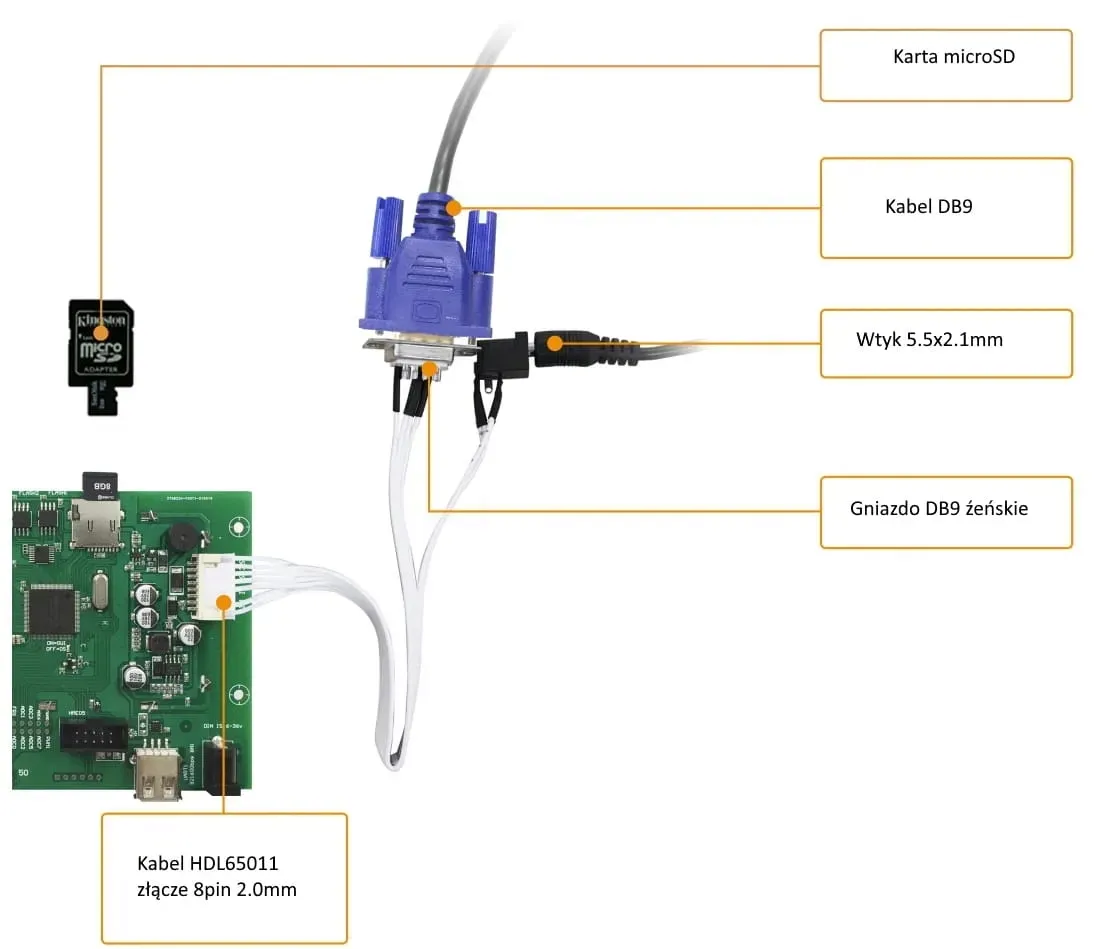

Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.

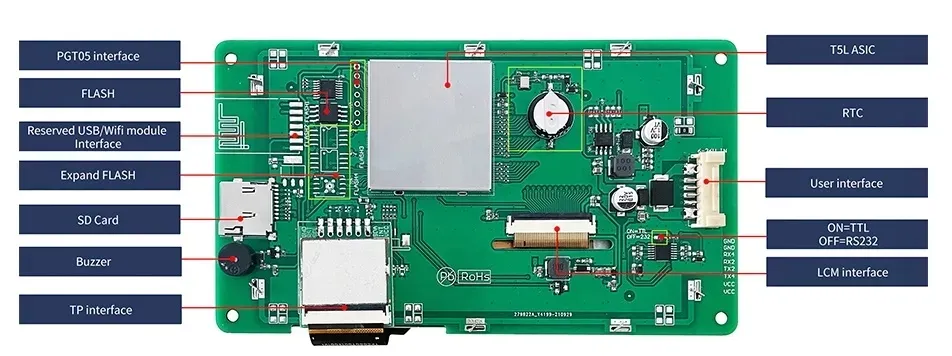

⭐ Specyfikacja DMG80480T050-09WTC

▶️ Interfejs:

• Baudrate: 3150~3225600bps, Typ. 115200bps
• Napięcie wyjściowe:

  Output 1, Iout =1mA 3.0~3.3

  Output 0, Iout = -1mA 0.0~0.3

• Napięcie wejściowe（RXD):

  Input 1， Iin = 1mA；2.4-5.0V,

  Input 0， Iin = -1mA；0~0.5V

• Tryb pracy:

  UART2: N81

  UART4: N81/E81/O81/N82 4 (konfigurowalne programowo)

• Złącza użytkownika:

  - 8Pin_2.0mm FCC dla zasilania oraz komunikacji, prędkość: 12KByte/s

• Pamięć Flash: 64MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
• Wbudowany buzzer
• Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
• Interfejs PGT05: do aktualizacji DGUS kernel

▶️ Wyświetlacz:

• Ilość kolorów: 262K
• LCD Typ: IPS
• Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• Rozdzielczość 800x480
• Podświetlanie LED
• Jasność:  825nit

▶️ Panel dotykowy:

• Typ: CTP (Pojemnościowy panel dotykowy)
• Struktura: G+G structure with surface cover of Asahi tempered glass
• Tryb dotyku: wspiera dotyk oraz przeciągnięcie
• Twardość powierzchni: 6H
• Przepuszczalność światła: Ponad 90%

▶️ Zasilanie:

• Napięcie zasilania: 6~36V, zalecane 12V
• Pobór prądu z włączonym podświetlaniem: VCC = +12V, 210mA
• Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 100mA

✅ Zestaw zawiera:

• DMG80480T050-09WTC LCD 5" 800x480 pojemnościowy panel dotykowy DWIN HMI
