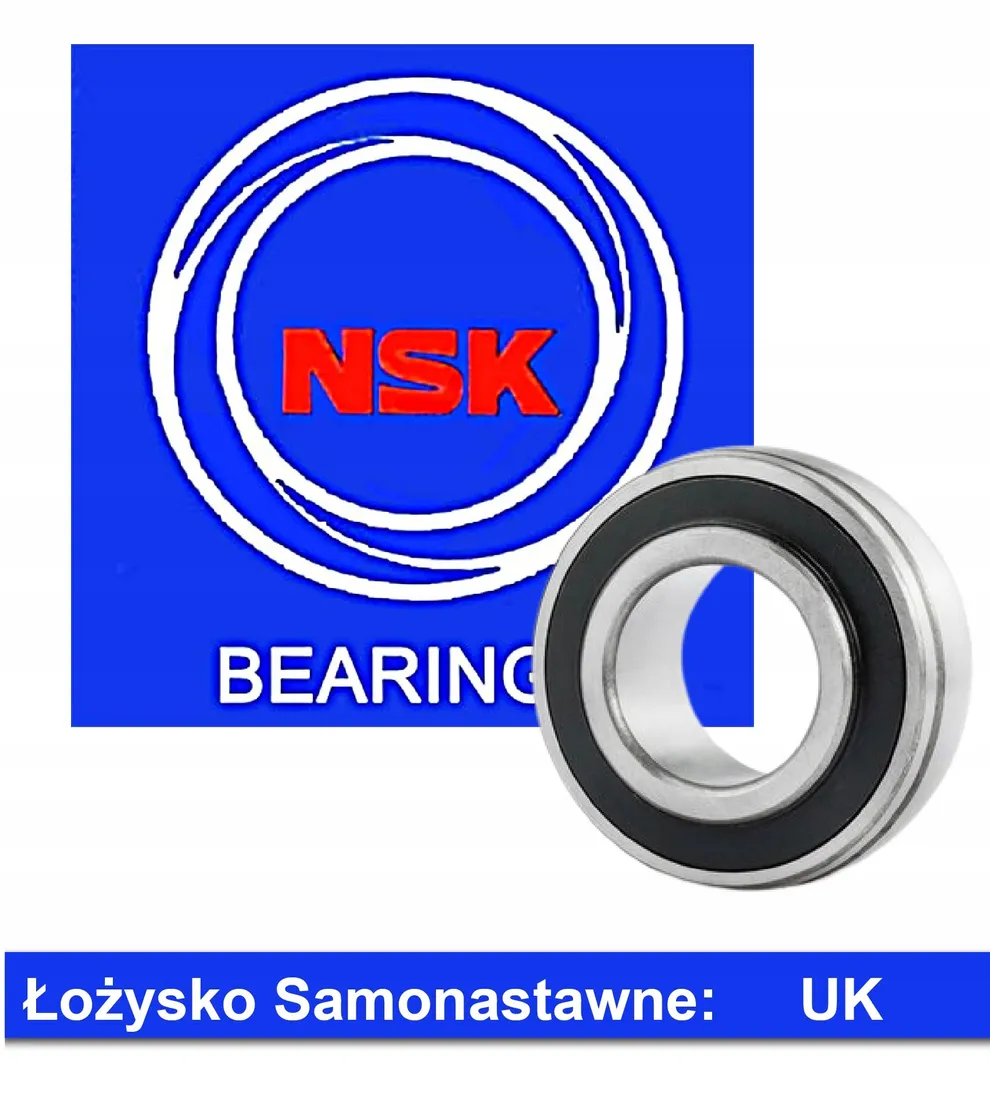

Łożysko samonastawne UK317 NSK

Łożysko Samonastawne UK317

Jakość: super ⭐⭐⭐⭐ 4/6

Producent: NSK - Japonia

Na rynku polskim spółka zaistniała na początku lat 90. po przejęciu Fabryki Łożysk Tocznych „Iskra”. Obecnie kielecka fabryka spółki NSK Bearings jest największym producentem łożysk kulkowych w Europie – codziennie jego linie produkcyjne opuszcza 600.000 produktów dla kluczowych gałęzi gospodarki (w weekendy ok. 450 000 szt/dziennie).

Cechy produktu

Kategoria: Łożysko samonastawne

Materiał: Standardowa stal łożyskowa

Pierścień zewnętrzny: Baryłkowaty

Uszczelnienie: Uszczelnienie obustronnie stykowe

Zakres temperatur: -20 do +120 °C

Dokładność obrotu: Klasa tolerancji P0/PN lub ABEC 1

Otwór: Otwór stożkowy (1:12)

Montaż: Tuleja wciągana

Pierscień wewnętrzny: Obustronnie rozszerzony pierścień wewnętrzny

Wymiary:

• B = 60 mm
• D = 180 mm
• d = 85 mm
• C = 46 mm

Charakterystyka

Samonastawne łożyska kulkowe są jednorzędowymi, gotowymi do montażu zespołami składającymi się z pierścienia masywnego zewnętrznego, jedno- lub obustronnie poszerzonego pierścienia wewnętrznego, koszyków z tworzywa sztucznego lub ze stali. Łożyska z obustronnie poszerzonym pierścieniem wewnętrznym charakteryzują się niewielkim przechyłem pierścienia wewnętrznego, co daje bardziej spokojny bieg.

Powierzchnia zewnętrzna pierścienia zewnętrznego jest kulista lub cylindryczna. w połączeniu z odpowiednią dla danego typu konstrukcji oprawą. Dzięki kulistej budowie powierzchni zewnętrznej równoważą błędy współosiowości wału.

Poza nielicznymi przypadkami łożyska kulkowe samonastawne wymagają dosmarowywania. Służą do tego dwa przesunięte do 180° otwory smarowe umieszczone w jednej płaszczyżnie w pierścieniu zewnętrznym.

Łożyska kulkowe samonastawne są wyjątkowo łatwe w montażu i preferuje się je do wałów ciągnionych klasy h6 do h9. Ich mocowanie na wale odbywa się z zastosowaniem mimośrodowego pierścienia napinającego, wkrętów dociskowych w pierścieniu wewnętrznym, tulei napinających, podtoczenia zabierającego lub pasowania.
