M328 - przenośny tester elementów LCR (niebieski)

Opis produktu:

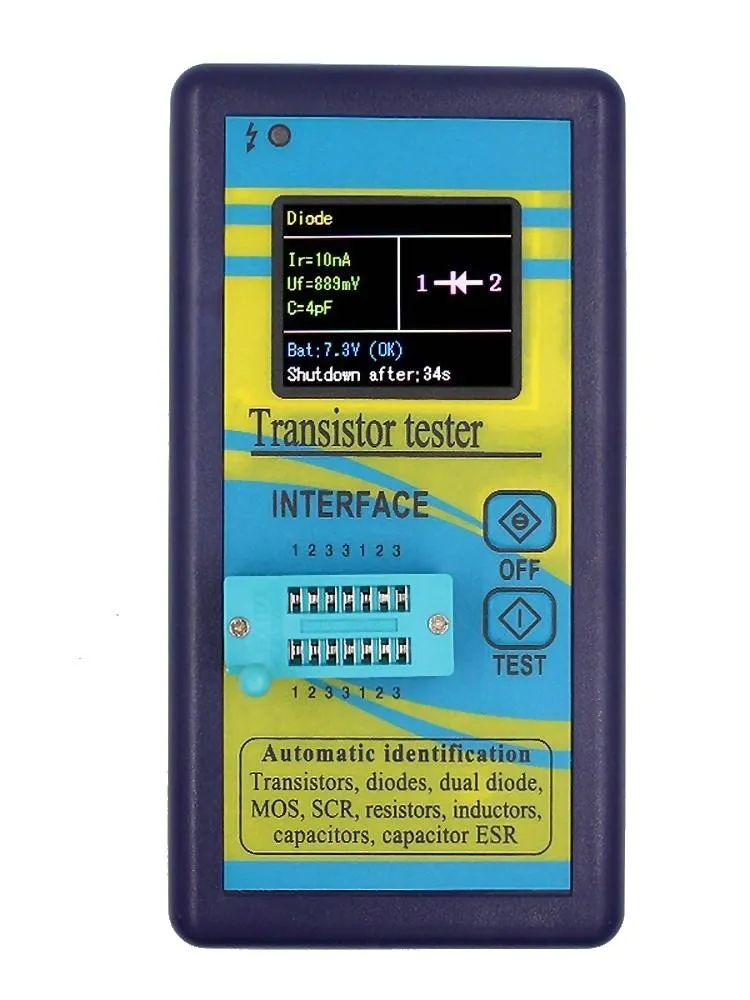

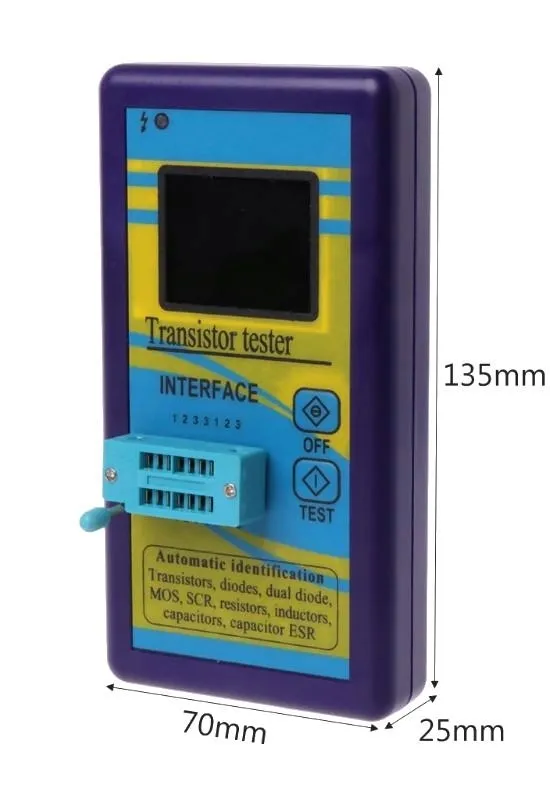

Mikroprocesorowy tester elementów elektronicznych M328

Zastosowanie:

Urządzenie służy doszybkiego sprawdzenia wielu rodzajów elementów elektronicznych takich jak: rezystory, kondensatory, tranzystory, triaki, cewki, diody, diody zenera.

Tester automatyczniewykrywa rodzaj i układ wyprowadzeń podłączonego elementu, oraz wyświetla zmierzone parametry badanego elementu.

Funkcjonalność:

Badany element podłączamy dowolnie pod dostępne wyprowadzenia (1-2-3), rozpoznanie, oraz pomiar rozpoczyna się po naciśnięciu przycisku.

Przed pomiarem pojemności, badane kondensatory należy rozładować , poprzez zwarcie wyprowadzeń elementu.

Instrukcja:

Nieznany element należy umieścić w podstawce tak, by wyprowadzenia elementy były w kolumnach o różnej numeracji. Następnie należy wcisnąć przycisk - tester automatycznie rozpoznaje jaki element został umieszczony oraz jego parametry .

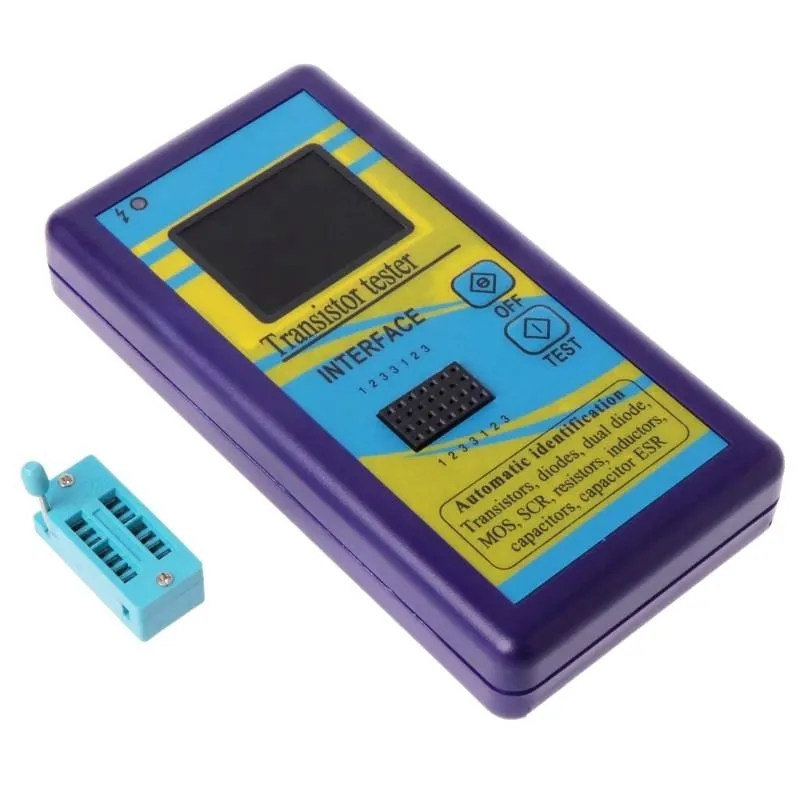

Kolumna nr "1" jest powielona w celu ułatwienia testowania elementów o większych gabarytach.

Uwaga!

Przed pomiarem pojemności, badane kondensatory należy rozładować , poprzez zwarcie wyprowadzeń elementu.

Rodzaj badanych elementów i sprawdzane parametry:

• Pomiar pojemności: 25pF - 100 000uF
• Pomiar rezystancji: 0,01Ohm do 50MOhm
• Indukcyjność: 0.01mH - 20H
• Pomiar współczynnika ESR
• Tranzystory: NPN, PNP ( hFE, Uf )
• Tranzystory MOSFET: napięcie progowe bramki i pojemność
• Tranzystory JFET: Vgs, I
• Tyrystory, triaki

Wyświetlacz: LCD 1.8"

Zasilanie : bateria 9V
