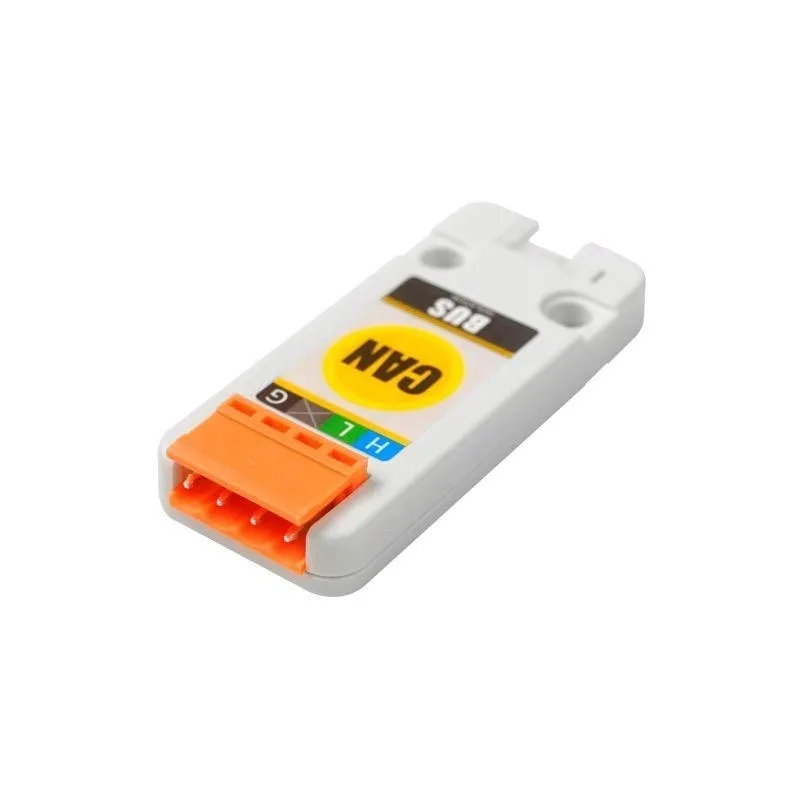

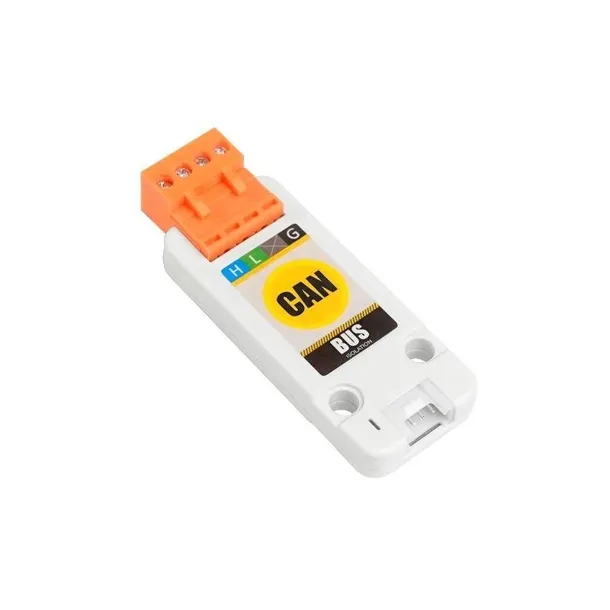

M5Stack CAN Unit - izolowany transceiver

Moduł CANBus CA-IS3050G - moduł rozszerzeń Unit do modułów deweloperskich M5Stack

Jednostka nadawczo odbiorcza CAN w postaci rozszerzenia typu Unit do modułów deweloperskich rodziny M5Stack. Jest to model izolowanego transceivera CAN, który może zapewnić różnicowy odbiór i różnicową transmisję. CAN jest międzynarodowym protokołem komunikacji szeregowej ISO i należy do kategorii magistrali polowych. Odległość komunikacji może osiągnąć 10 km - prędkość transmisji jest wtedy niższa niż 5 kb/s. Z kolei w celu zachowania maksymalnej prędkości transmisji 1 Mb/s - zasięg komunikacji powinien być mniejszy niż 40 m.

Indeks: MSS-19119

Specyfikacja techniczna jednostki CAN od M5Stack

• Typ: jednostka nadawczo odbiorcza CAN Bus

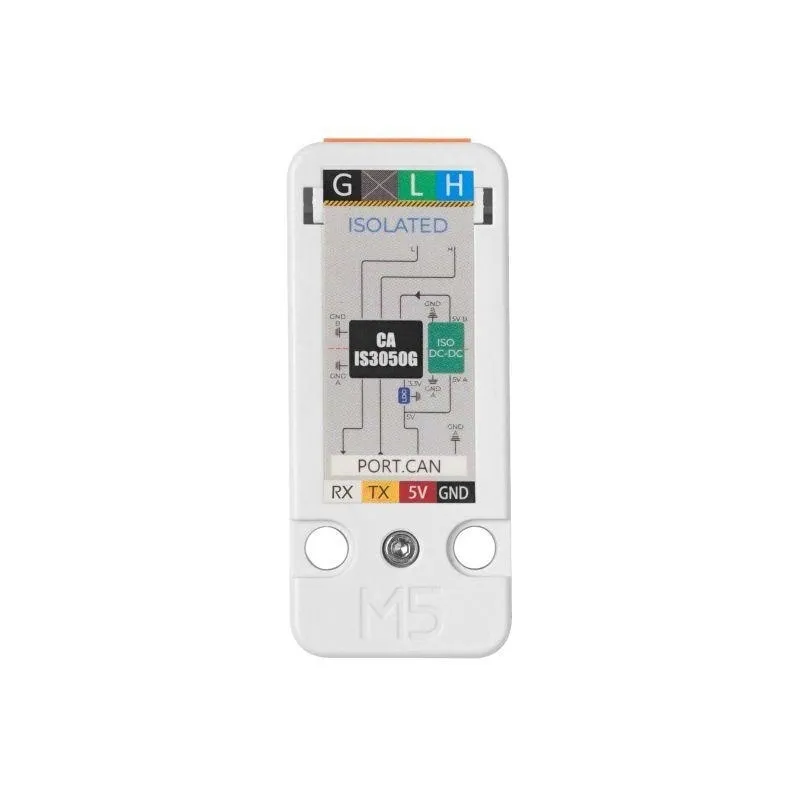

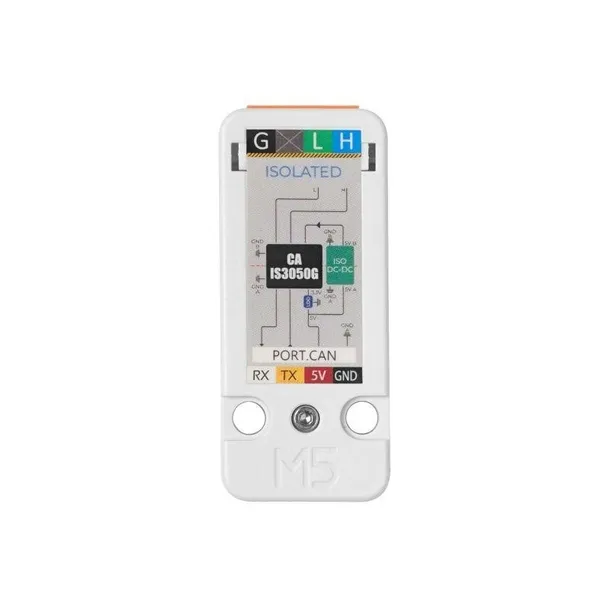

• Wbudowany układ: CA-IS3050G
• Znamionowe napięcie maksymalne: 1000 V
• Maksymalna prędkość transmisji: do 1 Mb/s
• Zasięg komunikacji:
• do 10 km - prędkość transmisji poniżej 4 kb/s
• do 40 m - prędkość transmisji ok. 1 Mb/s
• Liczba węzłów: 110
• Opóźnienie: - 150 ns
• Napięcie pracy w trybie wspólnym: od -12 V do 12 V
• Zabezpieczenia: ograniczenie prądowe, ochrona przepięciowa, izolacja sygnału, dynamiczna funkcja time-out
• Materiał obudowy: plastik (PC)
• Wymiary modułu: 65 x 24 x 8 mm
• Masa: 12 g

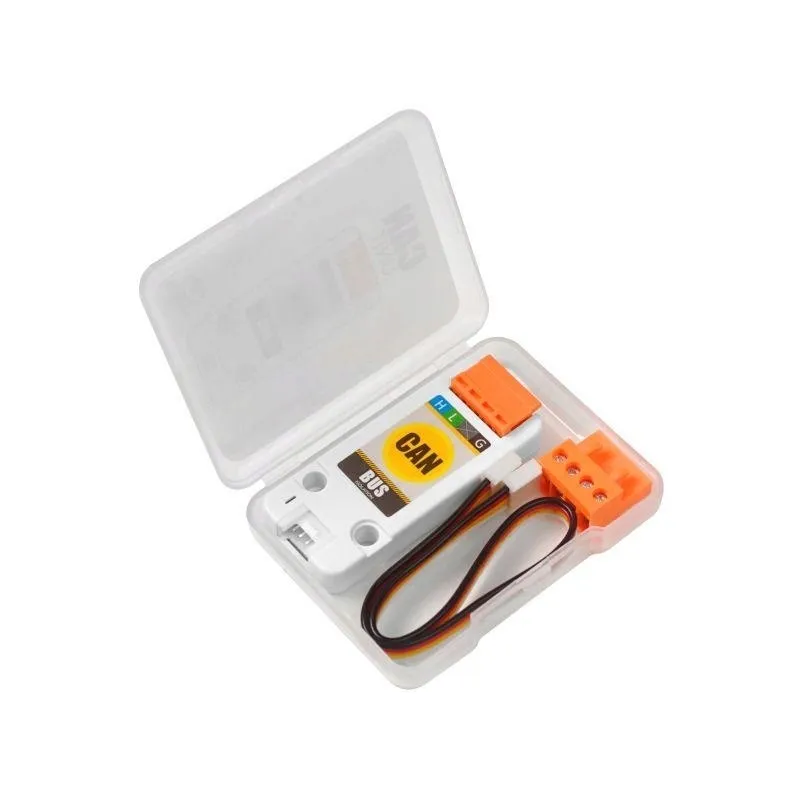

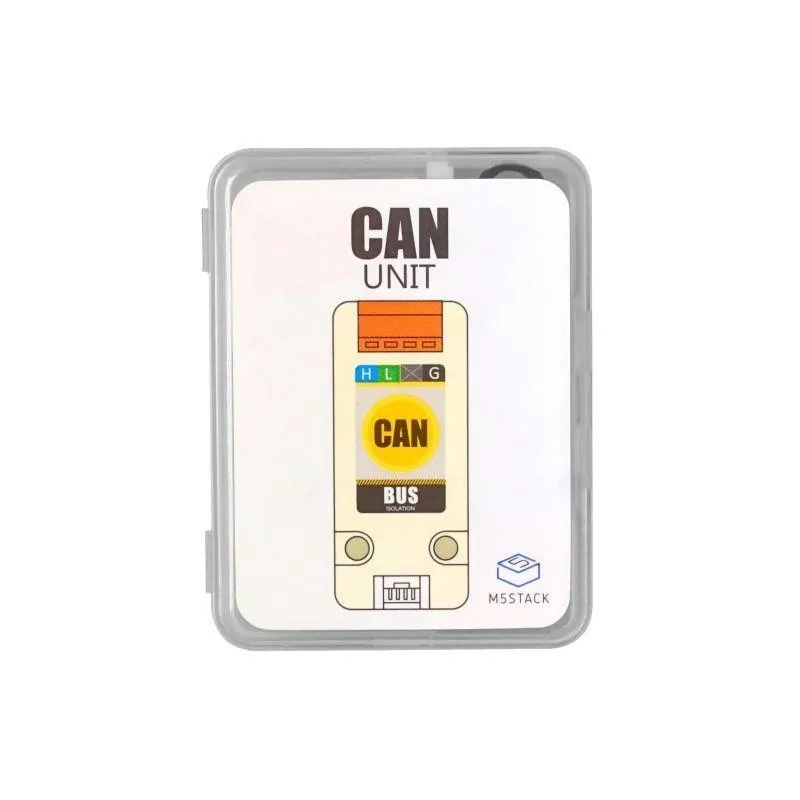

Zawartość zestawu

• Moduł CANBus - rozszerzenie Unit
• Przewód połączeniowy ze złączem Grove - długość 5 cm
