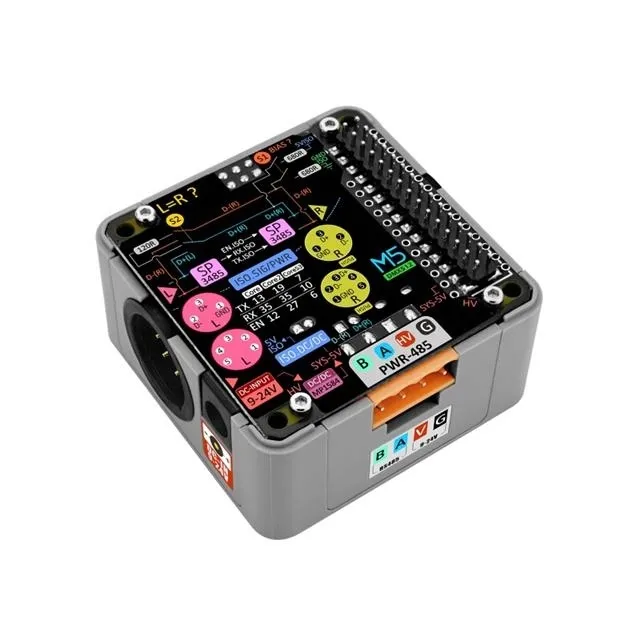

M5Stack DMX Base

M5Stack DMX Base - płytka bazowa do komunikacji DMX-512

Opis

DMX-Base to funkcjonalna baza zaprojektowana specjalnie do zastosowań związanych z transmisją danych DMX-512 , umożliwiająca komunikację i sterowanie z urządzeniami głównymi M5 za pomocą portu szeregowego. DMX-512 znajduje szerokie zastosowanie w różnych obszarach techniki scenicznej i użytkowej. W teatrze i na koncertach umożliwia kompleksowe zarządzanie oświetleniem scenicznym oraz urządzeniami dźwiękowymi, co pozwala na tworzenie efektownych pokazów i precyzyjne zsynchronizowanie światła z muzyką. W systemach oświetlenia zewnętrznego, takich jak landscape lighting, moduł pozwala na automatyczne włączanie, wyłączanie oraz regulację natężenia światła w zależności od pory dnia lub obecności osób.

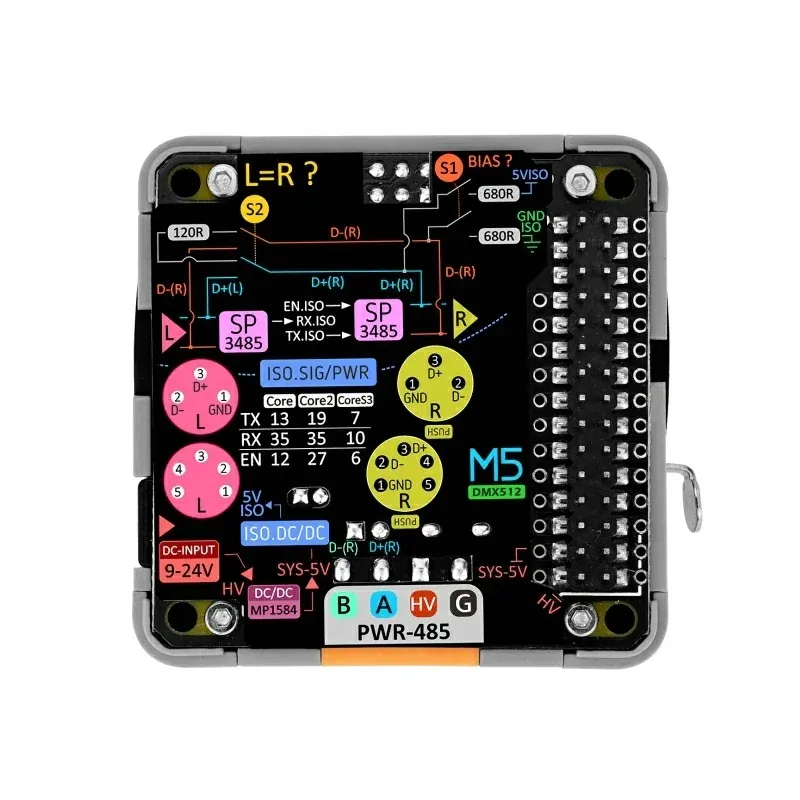

Moduł wyposażony jest w złącza XLR-5 i XLR-3 (męskie i żeńskie) , co umożliwia łatwe podłączenie różnych urządzeń DMX bez konieczności stosowania dodatkowych adapterów. W celu poprawy niezawodności i ochrony sygnałów, zastosowano szybkie izolatory optyczne oraz specjalnie izolowany moduł zasilający. Urządzenie posiada dwa niezależne obwody RS-485 , które mogą pracować równolegle lub osobno, w zależności od ustawienia wewnętrznego przełącznika dwupozycyjnego. Moduł umożliwia także łatwe połączenie z dodatkowymi urządzeniami rozszerzającymi 485 dzięki złączu HT3.96 . Dzięki stabilnemu zasilaniu DC-JACK i wbudowanemu konwerterowi DC-DC, DMX-Base zapewnia nieprzerwaną pracę urządzeń. Obsługa platform programistycznych Arduino i UIFlow zapewnia wszechstronność i łatwą integrację z różnymi systemami.

Właściwości

• Złącza DMX: XLR-5 oraz XLR-3 (męskie i żeńskie)

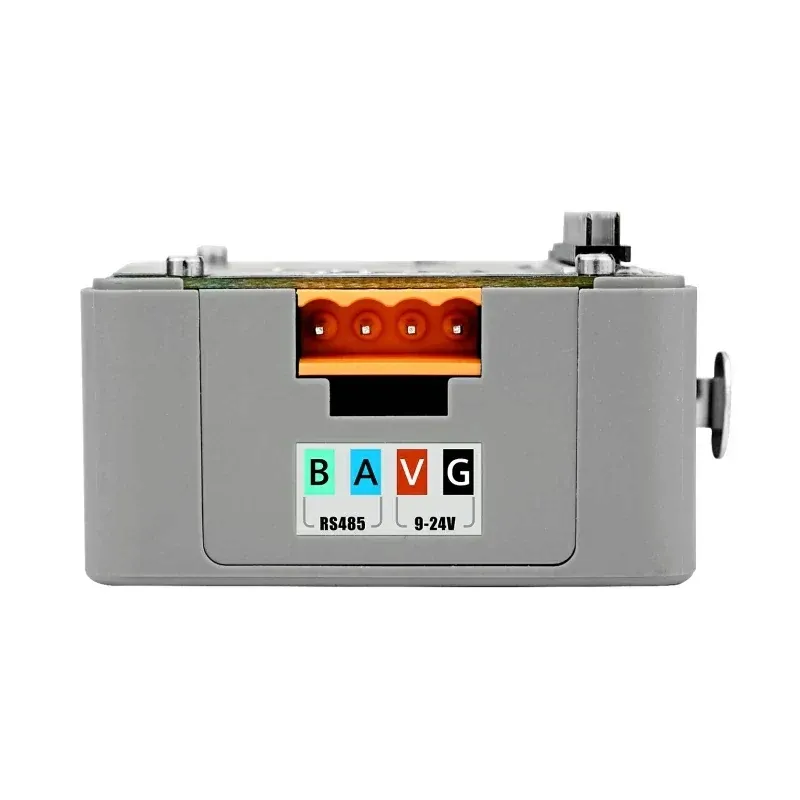

• Interfejs RS-485: Złącze HT3.96
• Izolacja: Szybkie optoizolatory oraz izolowany moduł zasilania
• Tryby pracy RS-485: Dwa niezależne lub równoległe, przełączane wewnętrznie
• Zasilanie: DC 9 do 24V
• Wyjście zasilania: DC 5V / 3.3V
• Obsługiwany protokół: DMX-512
• Temperatura pracy: 0°C do 40°C
• Programowanie: Arduino, UIFlow
• Wymiary: 54 x 54 x 27 mm
• Waga: 48 g

W zestawie

• Moduł DMX_Base
• Klucz imbusowy M2
• Terminal 3.96-4P
