Miernik AVT AVT1517 C

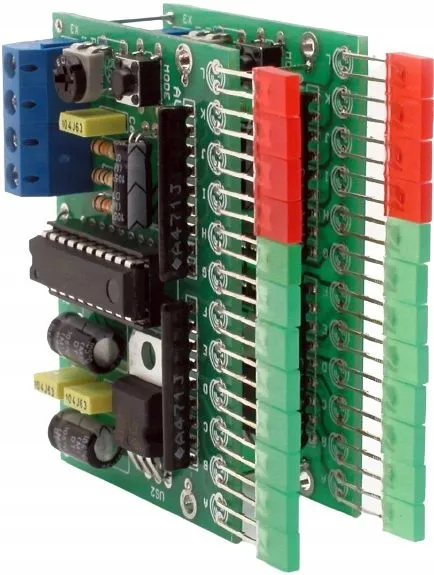

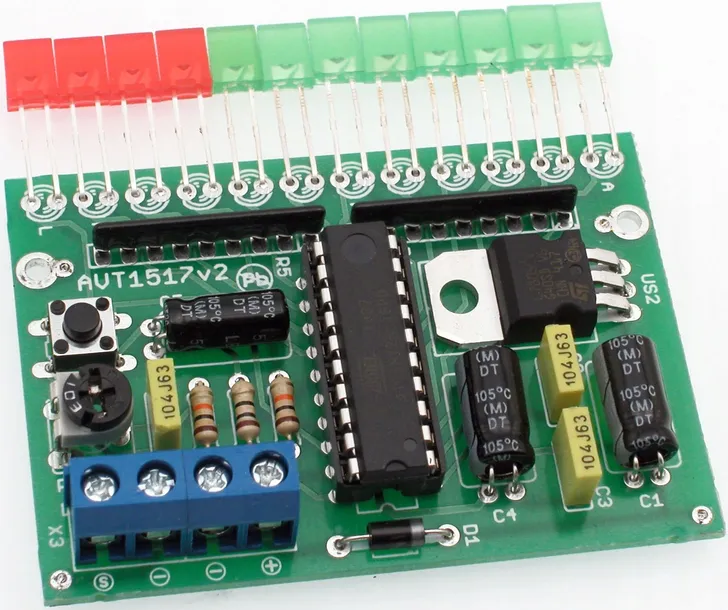

Wskaźnik nie tylko wysterowania, AVT1517 - zestaw zlutowany i uruchomiony

Producent: AVT SPV

Właściwości:

• praca jako wskaźnik wysterowania lub wskaźnik siły sygnału
• możliwy pomiar napięcia stałego
• napięcie zasilania: 5...20 VDC
• wymiary płytki PCB: 63x45 mm
• zestaw zlutowany i uruchomiony

Proponowany moduł może służyć jako wskaźnik poziomu sygnału np. audio czyniąc go wskaźnikiem wysterowania.

Może służyć również jako monitor napięcia stając się miernikiem napięć stałych.

Dzięki wykorzystaniu mikrokontrolera posiada szereg przydatnych funkcji.

Wskaźnik wyposażono w 8 funkcji, wybieranych i konfigurowanych przez użytkownika:

1. peak detect - funkcja chwilowego zapamiętania wartości maksymalnej, w praktyce powoduje świecenie jednego punktu, ponad świecącą się linijką, wskazującego poziom maksymalny zarejestrowany w danym przedziale czasu;
2. miganie 4 diod – włączenie funkcji powoduje miganie czterech najstarszych diod jeśli poziom sygnału powoduje ich zaświecenie, może zostać wykorzystana do alarmowania stanu krytycznego;
3. miganie wszystkich diod – jest to rozszerzenie powyższej funkcji, jeśli poziom sygnału spowoduje zaświecenie jednej z czterech najstarszych diod to zaczyna migać cała linijka;
4. bity 9...2 lub 7...0 – korzystamy z przetwornika ADC 10-bitowego ale żeby uprościć część programową odczytujemy tylko 1 bajt - 8 bitów wyniku. Możemy wybrać czy odczytujemy starsze 8 czy młodsze 8 bitów, druga opcja w praktyce powoduje zwiększenie czułości wskaźnika;
5. wzmocnienie 20x – umożliwia włączenie lub wyłączenie wewnętrznego dwudziestokrotnego wzmacniacza sygnału;
6. czas rosnący/stały funkcji peak detect – rosnąca wartość czasu powoduje zwiększanie czasu świecenia punktu maksymalnego wraz ze zwiększaniem się poziomu tego punktu. Dla czasu stałego punkt maksymalny świeci tak samo długo w każdym położeniu na skali;
7. tryb linia/punkt – praca w trybie linii powoduje zaświecanie wszystkich poniższych diod do poziomu aktualnego, w trybie punktu świeci tylko jedna dioda odpowiadająca poziomowi sygnału;
8. podziałka liniowa/logarytmiczna – włączenie skali liniowej lub logarytmicznej.

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)
