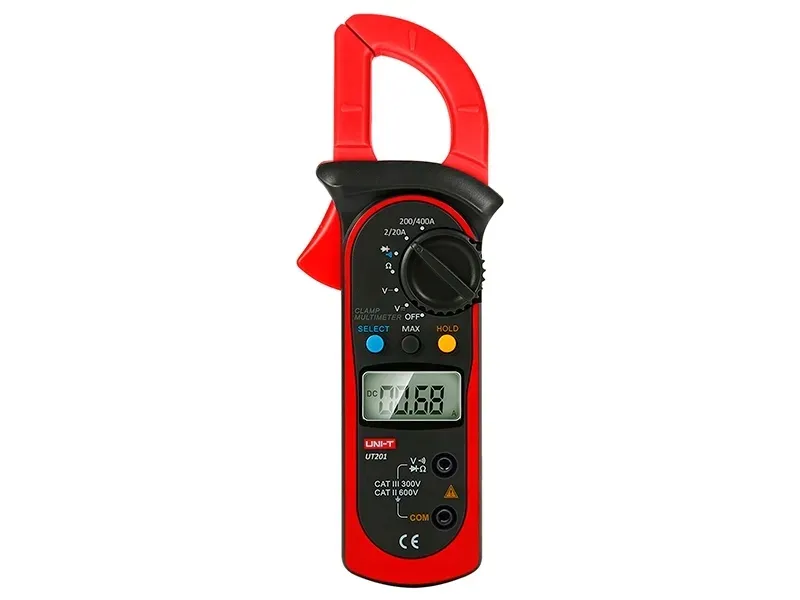

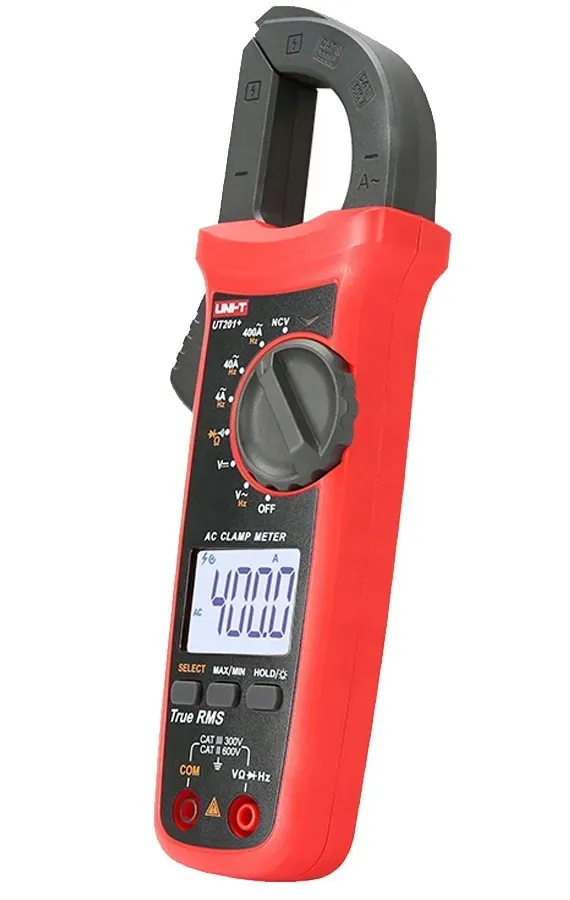

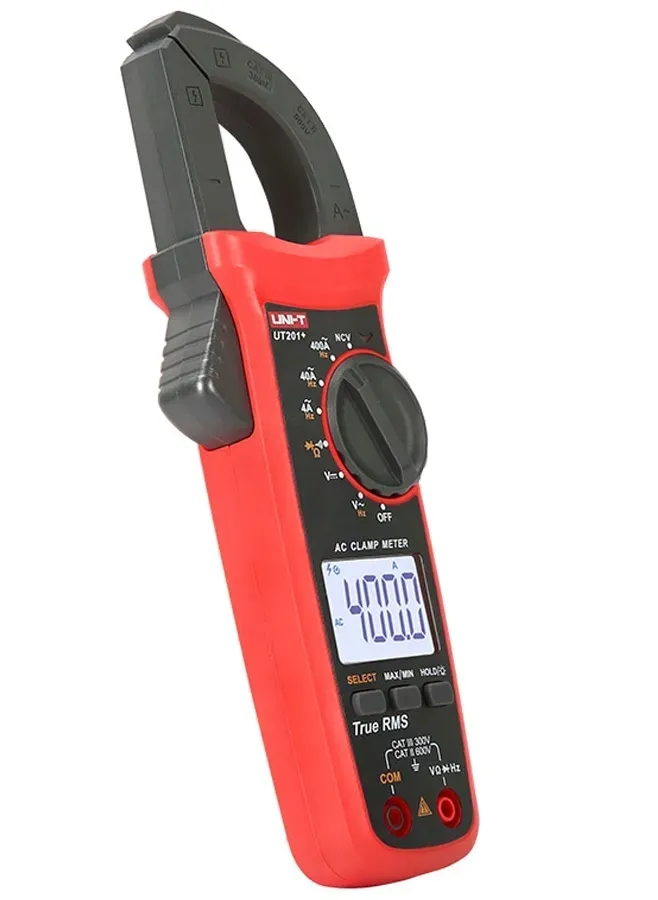

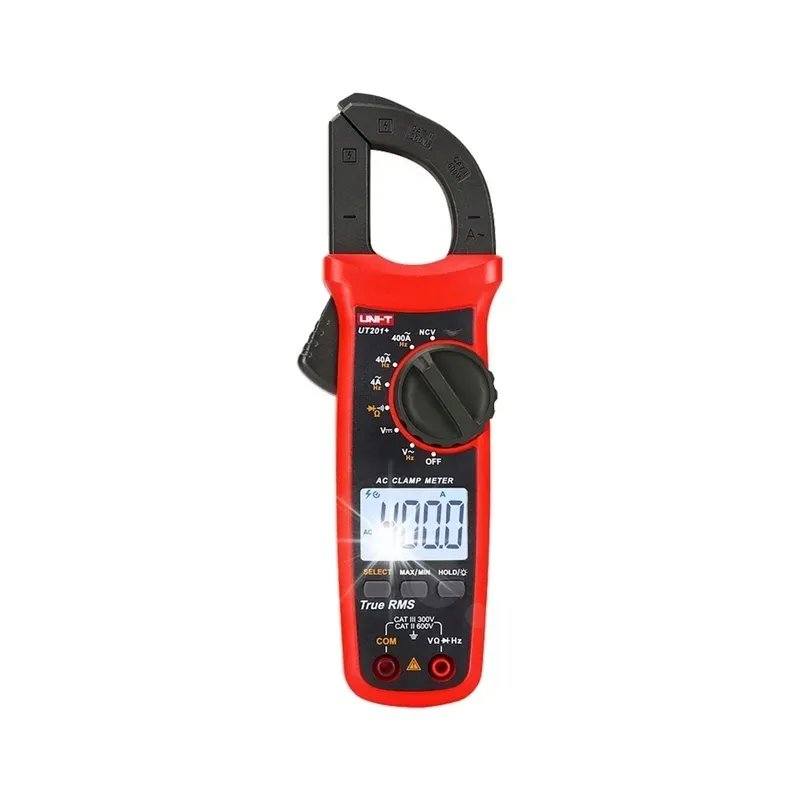

Miernik cęgowy Uni-T UT201+

Miernik uniwersalny cęgowy True RMS NCV

UNI-T UT201+

Nowa, ulepszona seria popularnych mierników cęgowych UT201 !

Nowoczesny, cyfrowy miernik cęgowy posiadający funkcję pomiaru napięć zmiennych True RMS. Zaprojektowany zgodnie z normą EN61010-1, CAT II 600V /CAT Ill 300V. Posiada pełne zabezpieczenia przeciążeniowe, zapewniając wygodne i bezpieczne pomiary.

Miernik cęgowy służący do pomiaru natężenia prądu w obwodzie elektrycznym bez konieczności przerywania ciągłości obwodu.

Urządzenie te charakteryzuje duża wygoda użytkowania wynikająca z zasady jego działania, która wykorzystuje prawo Ampera i konstrukcji przekładnika prądowego. Aby dokonać pomiaru wystarczy zapiąć cęgi na badanym przewodzie.

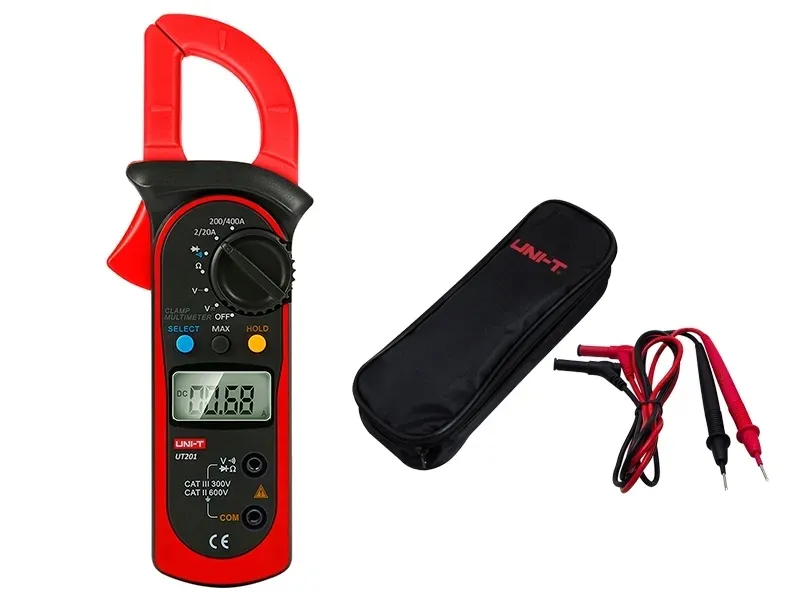

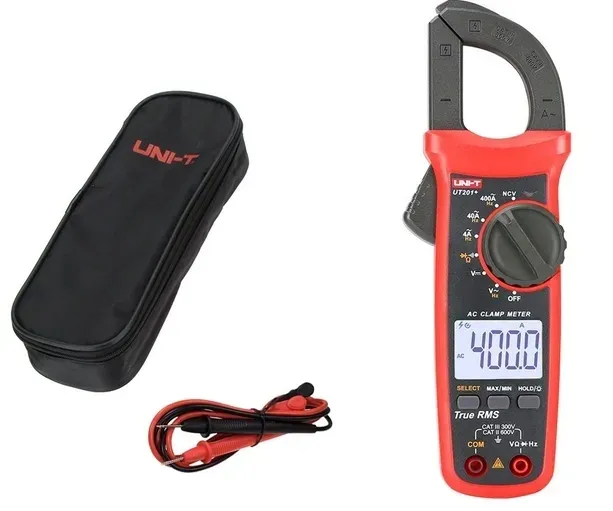

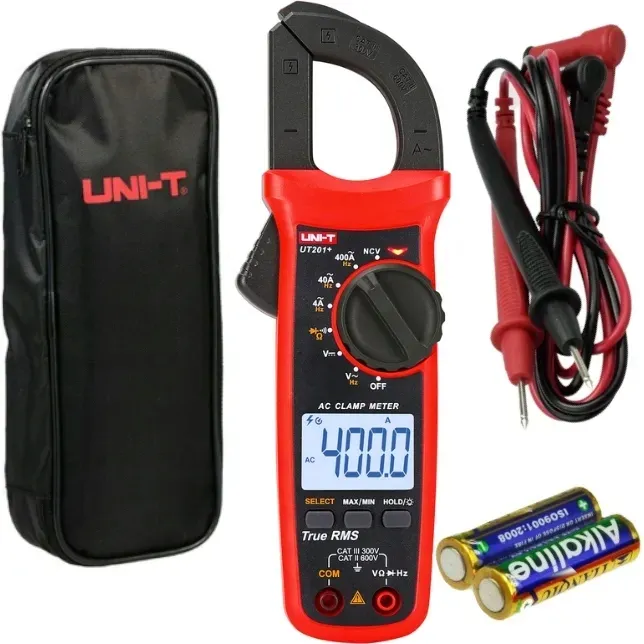

Zestaw zawiera:

• UNI-T UT201+
• Miernik cęgowy

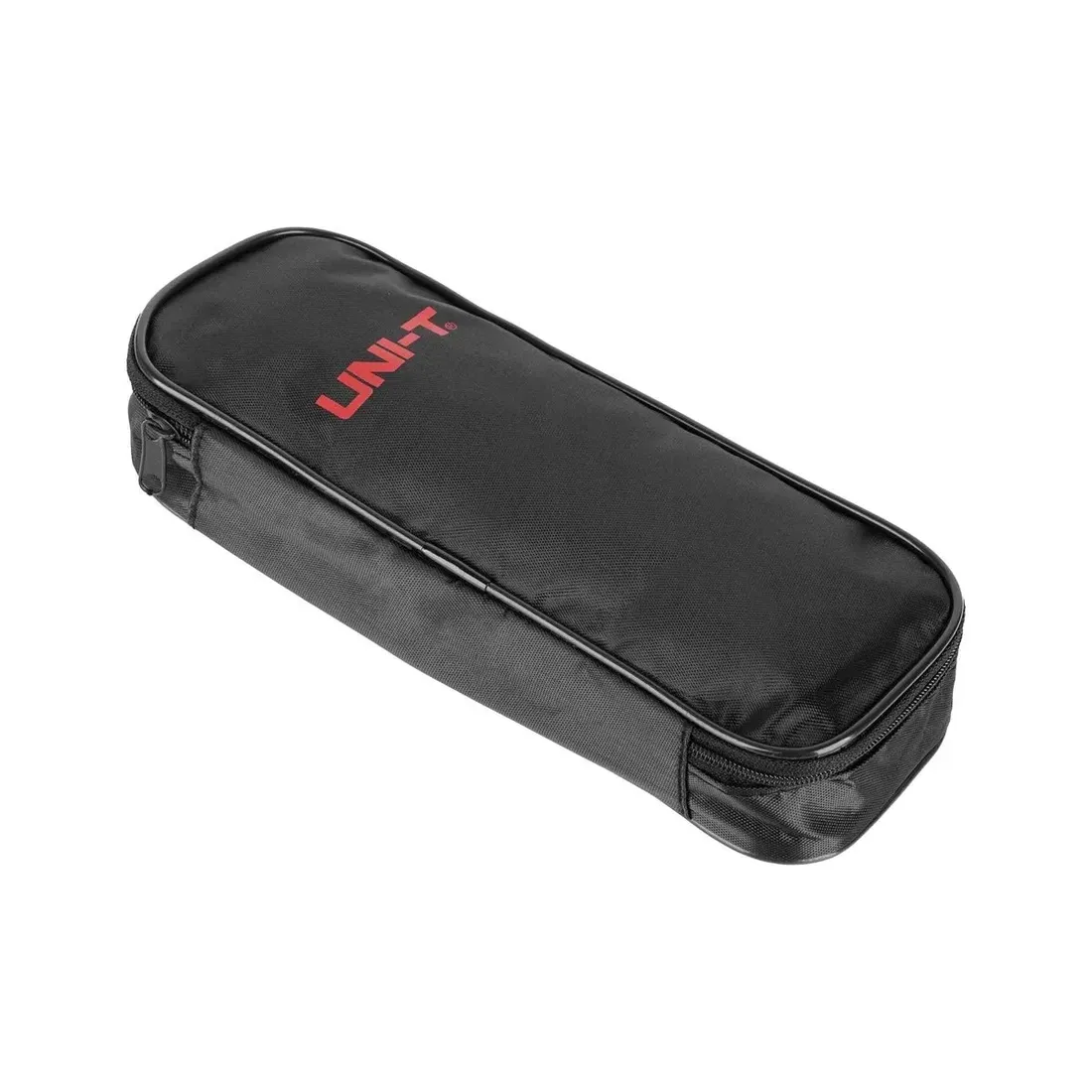

• Etui

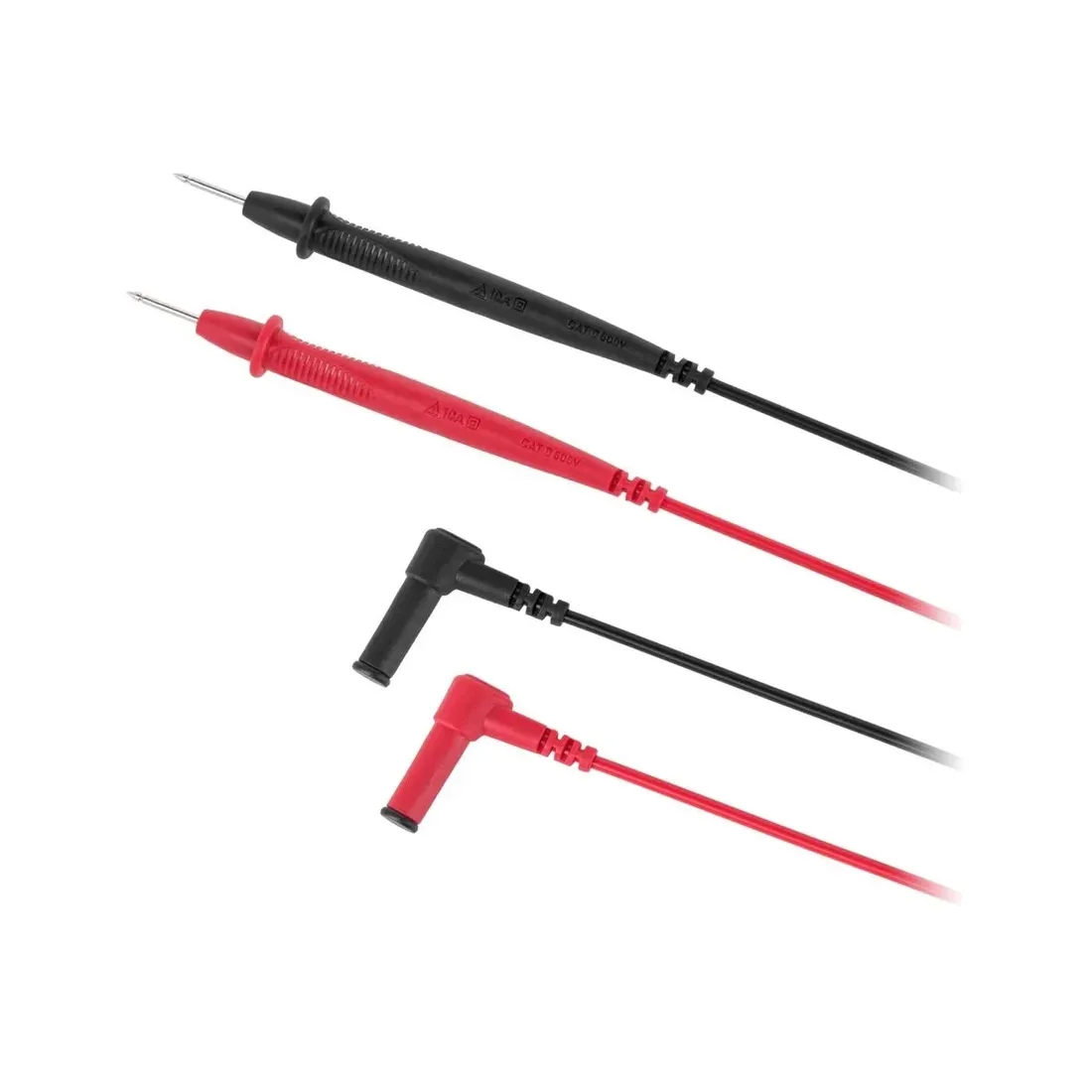

• Przewody pomiarowe
• Baterie

Zakresy pomiarowe:

• Napięcie stałe DC: 600 V
• Napięcie zmienne AC: 600 V
• Natężenie prądu zmiennego AC: 400 A
• Rezystancja: 40 MOhm
• Test diod
• Sprawdzanie ciągłości obwodu

Dodatkowe funkcje:

• Automatyczna zmiana zakresów pomiarowych
• Automatyczne wyłączenie
• True RMS
• Dźwiękowo wizualna detekcja pola elektrycznego NCV
• Zamrożenie ostatniego wskazania
• Funkcja wskazywania wartości maksymalnej/minimalnej
• Maksymalny odczyt: 4000

Cechy ogólne:

• Zasilanie: Bateria 2x 1,5 V (R03)
• Maksymalna rozwartość szczęk: 28 mm
• Wyświetlacz: 37 x 25 mm
• Waga netto: 248 g
• Wymiary: 215 x 63 x 36 mm

Automatyczny zakres

Miernik posiada automatyczny zakres, ułatwiający i przyspieszający wykonywanie pomiarów.

W przypadku mierzenia nieoszacowanych uprzednio wartości, w tradycyjnym uniwersalnym mierniku elektrycznym, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie multimetru. Natomiast w wypadku tego multimetru wystarczy wykonać jeden pomiar, miernik automatycznie odnajdzie zakres optymalny

TRUE RMS (Root Mean Square)

Mierniki elektryczne zwykle mierzą wartość skuteczną sygnału, dając poprawny wynik jedynie dla przebiegów sinusoidalnych.

Miernik oznaczony jako True RMS mierzy poprawną wartość skuteczną dla przebiegów odkształconych.

Przy pomiarze sygnału innego niż sinusoidalny lub stały odczytane wyniki nie są wiarygodne. Jedne miernik mierzą sygnał AC i jego wartość średnia po wyprostowaniu, po pomnożeniu przez 1.11 wyświetlają jako RMS.  Pomiar takim miernikiem przebiegu odksztalconego nie daje prawdziwej wartosci RMS (True RMS).

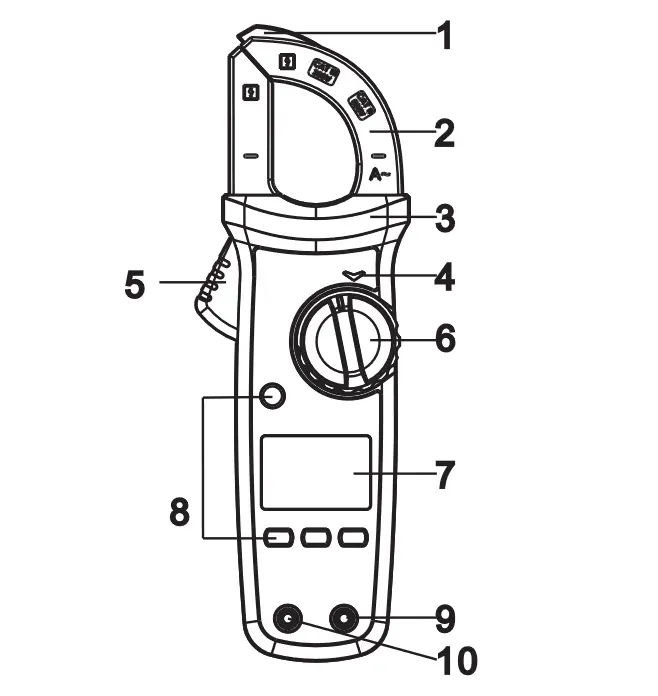

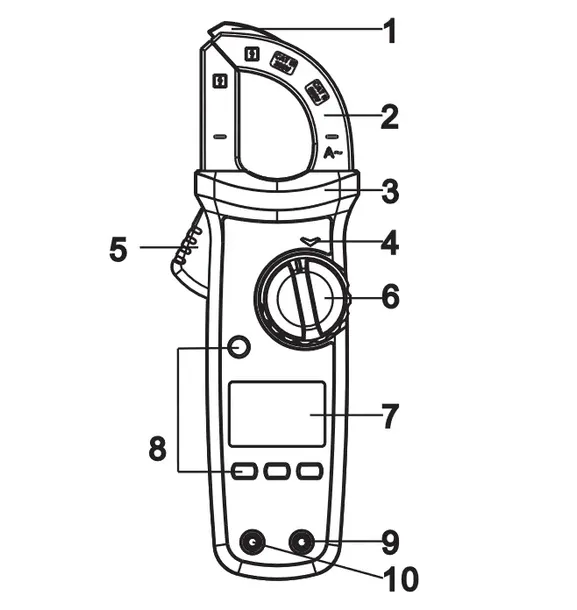

Budowa urządzenia:

1. Czujnik pola elektrycznego NCV
2. Szczęki pomiarowe
3. Ochrona dłoni
4. Wskaźnik LED
5. Dźwignia otwierania szczęk
6. Obrotowy przełącznik funkcji
7. Wyświetlacz LCD
8. Przyciski funkcyjne
9. Gniazdo wejściowe (dodatnie)
10. Gniazdo wejściowe COM (ujemne)
