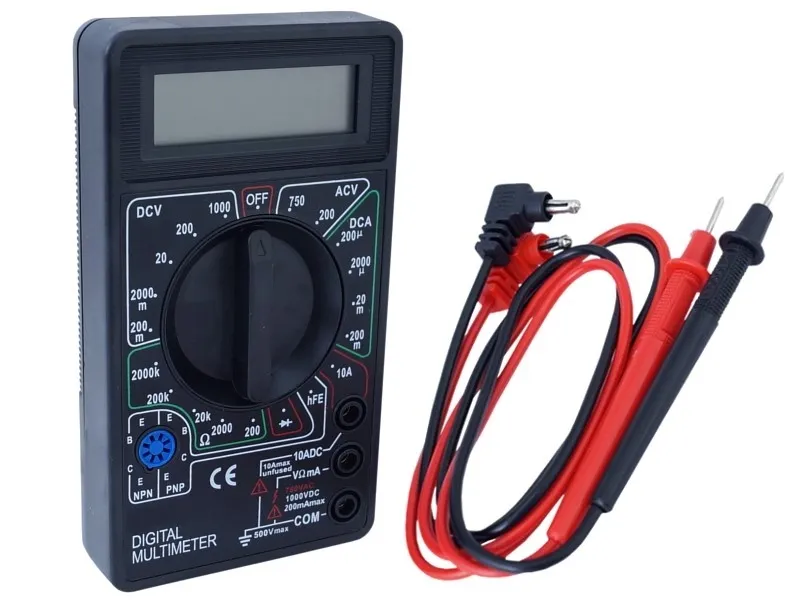

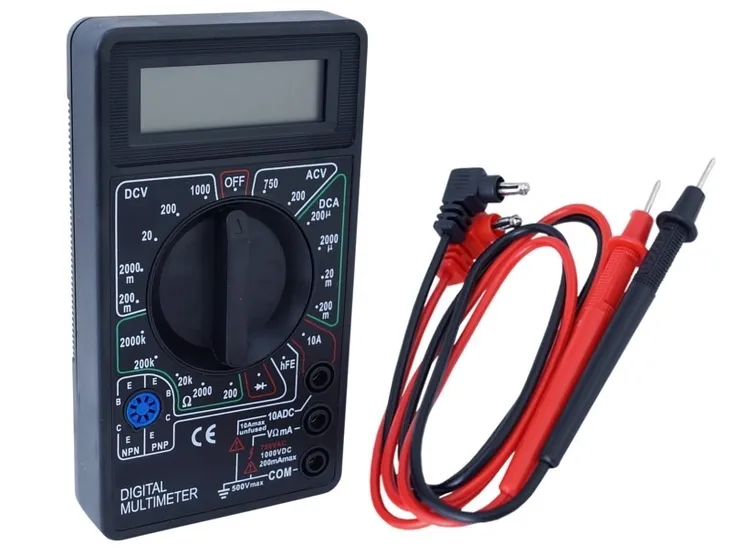

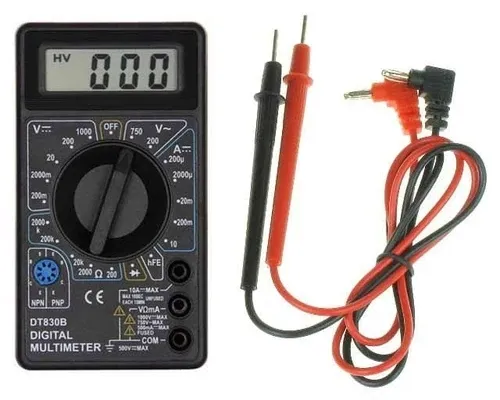

Miernik cyfrowy z LCD, mały

Nazwa:

Miernik cyfrowy z LCD, mały

Opis:

Miernik napięcia nadaje się do domowego użytku oraz dla specjalistów z branży elektrycznej.

Miernik ma zastosowanie w pomiarach napięcia stałego, zmiennego, natężenia przepływu prądu stałego oraz rezystancji. Czytelny wyświetlacz ułatwia odczytanie wyników pomiaru.

Specyfikacja:

• 19 zakresów przełącznika
• gniazdo COM: gniazdo pomiarowe, czarny przewód "-"
• gniazdo wejściowe: VΩmA, czerwony przewód "+", pomiar V, A (oprócz zakresu 10A), R.
• gniazdo 10A: gniazdo pomiarowe dla zakresu 10A, czerwony przewód "+"
• gniazdo pomiaru tranzystora
• ochrona przeciążeniowa
• automatyczne wyłączanie
• sygnalizacja słabej baterii
• alarm dźwiękowy

Sposób użycia:

Pomiar prądu A DC:

1. Ustawić przełącznik zakresów na odpowiedni zakres DCA. Czerwony przewód pomiarowy załączyć do gniazda VΩmA (do 200mA, dla prądu ponad 200mA do 10A właściwe jest gniazdo 10A) a czarny do gniazda COM.
2. Wpiąć przewody pomiarowe szeregowo w mierzony obwód.
3. Odczytać wartość na wyświetlaczu (pokazana polaryzacja czerwonego przewodu pomiarowego).

Pomiar napięcia V DC i V AC:

1. Ustawić przełącznik zakresów na odpowiedni zakres DCV i ACV (jeżeli nie znamy wielkości napięcia mierzonego - wybrać największy zakres). Czerwony przewód pomiarowy załączyć do gniazda VΩmA a czarny do gniazda COM.
2. Wpiąć przewody pomiarowe równoległe w mierzony obwód.
3. Odczytać wartość na wyświetlaczu (pokazana polaryzacja czerwonego przewodu pomiarowego).

Test tranzystora:

1. Ustawić przełącznik zakresów miernika na pozycję hFE. Włożyć końcówki tranzystora odpowiednio (ECBE) (PNP/NPN) do gniazda pomiarowego.
2. Odczytać przybliżoną wartość hFE (Ib=10µA / Vce=2,8V).
3. Przed pomiarem odłączyć przewody pomiarowe od mierzonych obwodów.

Test diody:

1. Przyłączyć czarny przewód pomiarowy do gniazda COM, a czerwony do VΩmA.
2. Ustawić przełącznik zakresów na pozycję i przełączyć czerwony przewód pomiarowy do anody a czarny przewód do katody mierzonej diody. Miernik wskaże przybliżone napięcie przewodzenia diody. Przy odwróconych przewodach wyświetlone zostanie "1".

Pomiar rezystancji:

1. Przyłączyć czarny przewód pomiarowy do gniazda COM a czerwony do VΩmA.
2. Ustawić przełącznik zakresów miernika na pozycję Ω i przyłączyć przewody pomiarowe do mierzonego rezystora. Odczytać wartość na wyświetlaczu.

Producent: Carmotion
