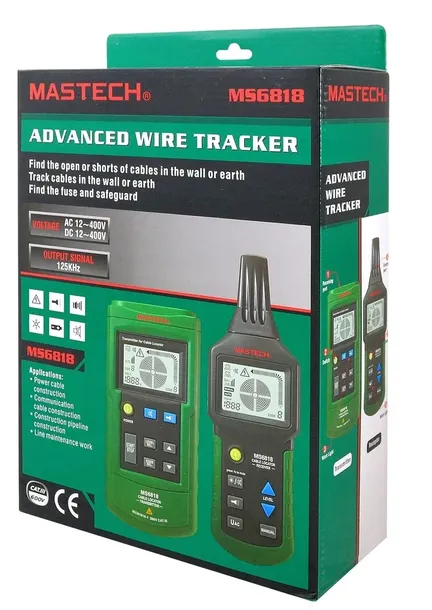

Miernik przewodów MS-6818

Miernik przewodów MS-6818

Mastech

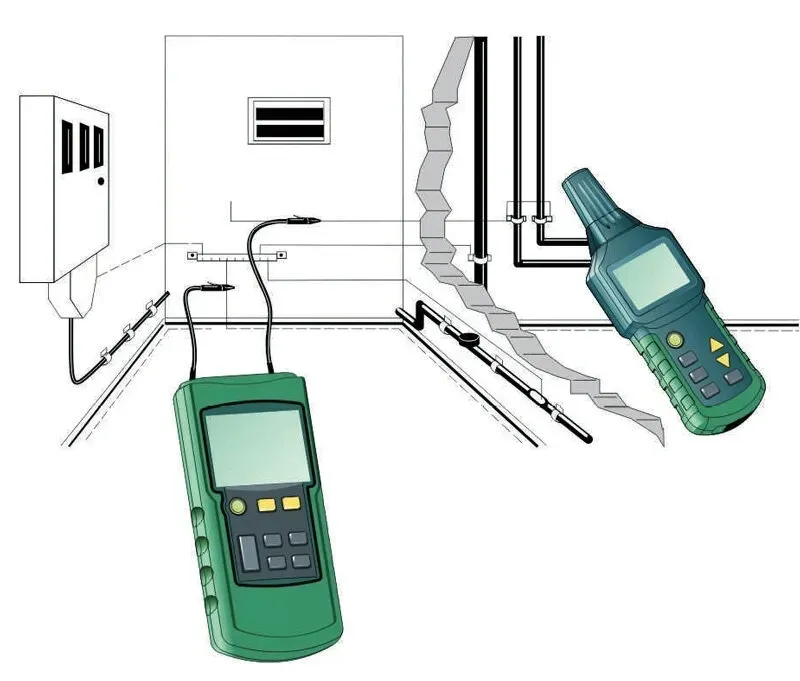

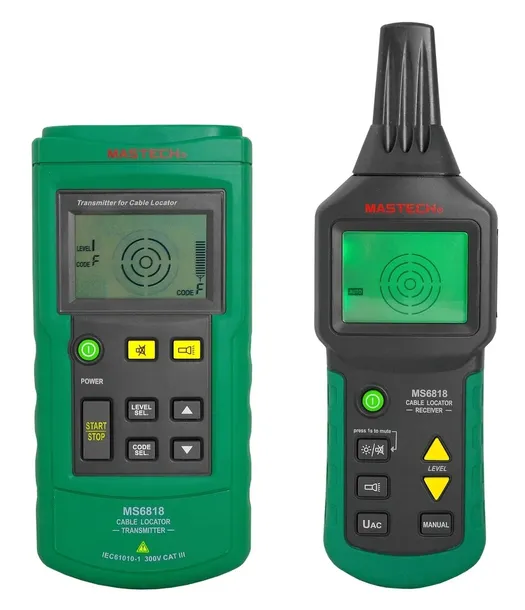

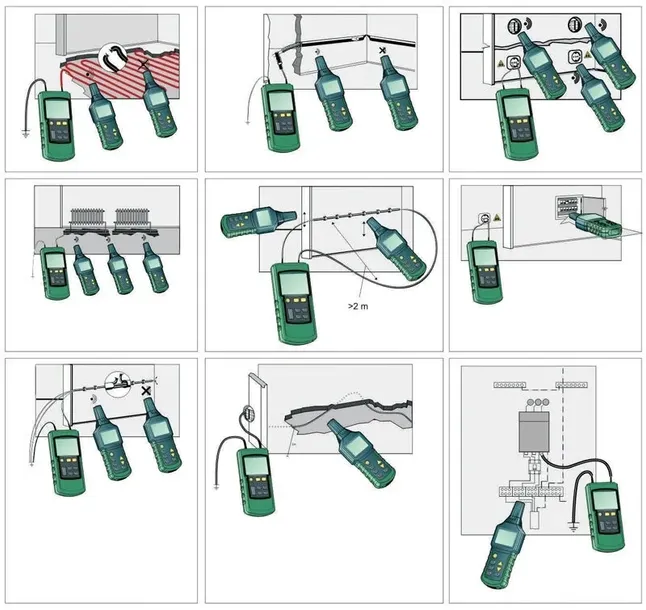

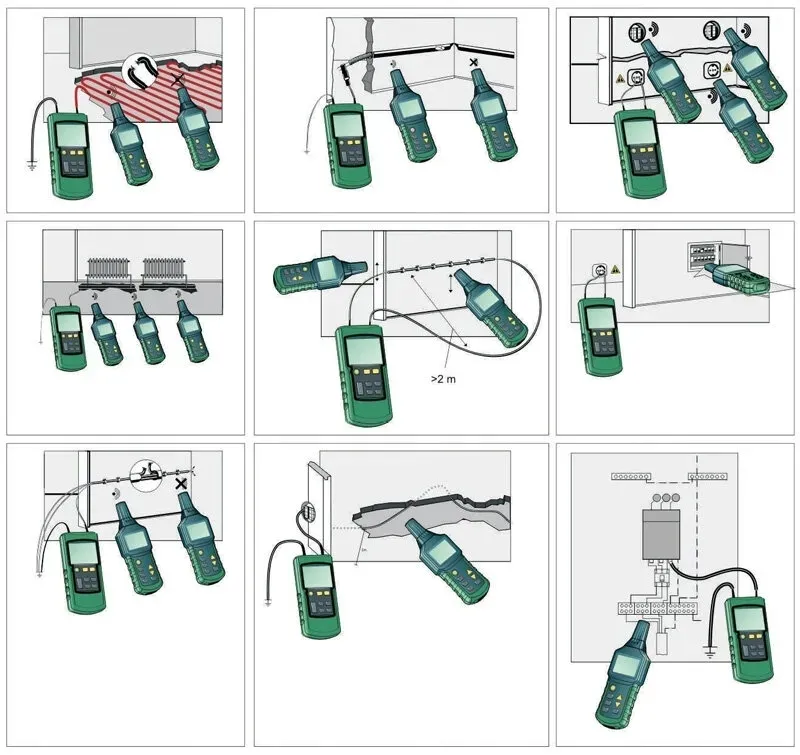

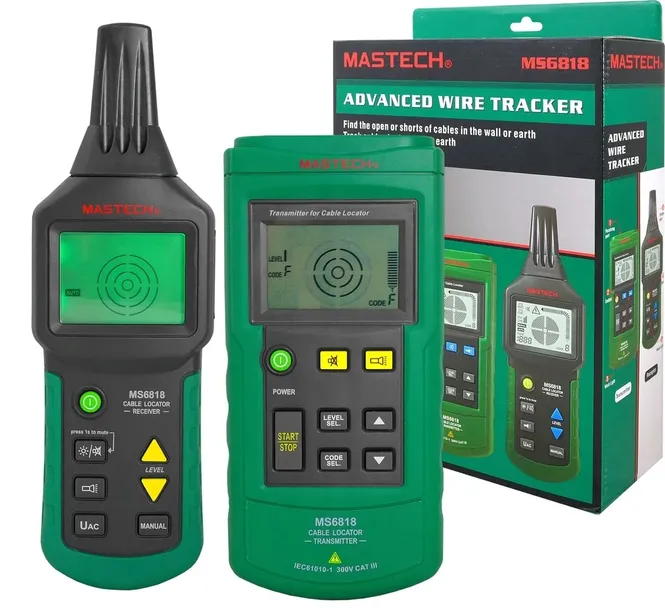

Miernik MS-6818 pozwala na identyfikację oraz śledzenie przewodów umieszczonych w ścianach lub zakopanych pod ziemią. Metoda działania miernika pozwala również na śledzenie położenia innych metalowych instalacji, jak np. rury wod-kan, elementy instalacji grzewczych (w tym podłogowych) i inne. Ponadto, miernik MS-6818 pozwala również wykrywać uszkodzenia i zwarcia przewodów elektrycznych.

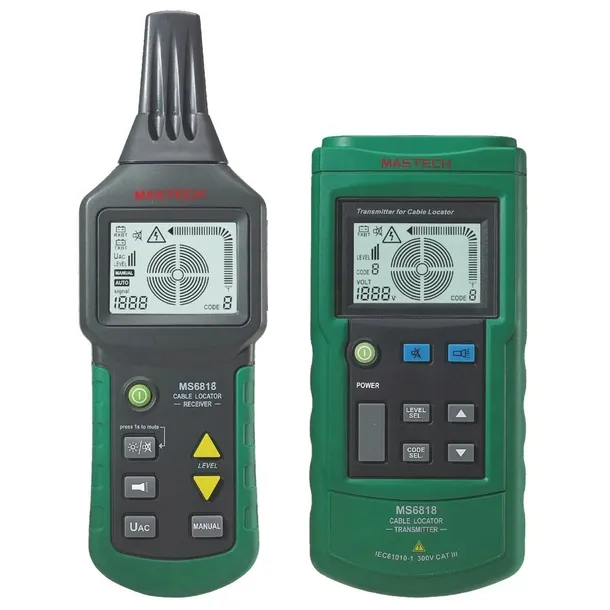

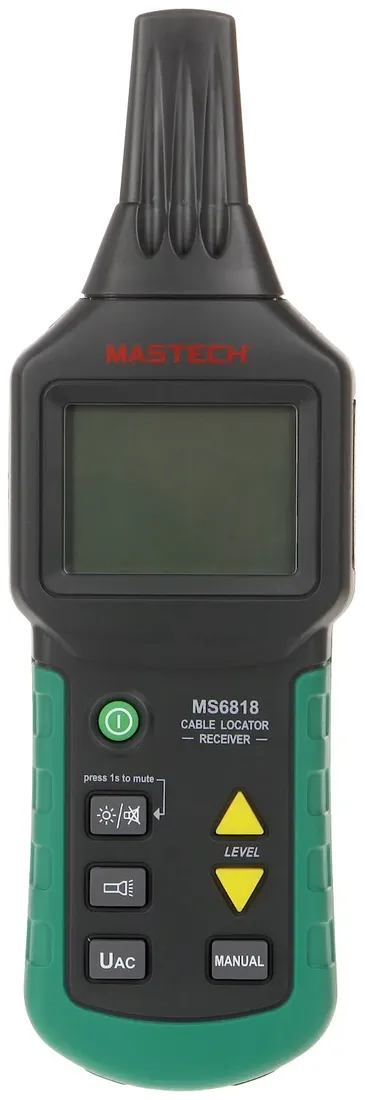

Urządzenie umożliwia pracę zarówno w odłączonym obwodzie, jak i przy obecności napięcia sieciowego (AC oraz DC). W przypadku obecności napięcia sieciowego, zarówno nadajnik, jak i odbiornik wyświetlą na ekranach ostrzeżenie o pracy przy obwodzie pod napięciem. Nadajnik posiada też możliwość pomiaru napięcia w obwodzie w zakresie 12V ... 400V AC/DC. Maksymalny zasięg, z jakiego odbiornik jest w stanie zlokalizować przewód wynosi 2m, co pozwala również na określenie położenia instalacji znajdujących się dość głęboko pod powierzchnią ziemi.

Możliwe jest użycie większej ilości mierników MS-6818 równocześnie np. w celu ustalenia pomieszczeń zasilanych z różnych faz sieci elektrycznej. Nadajniki mają możliwość transmisji różniących się sygnałów, które są identyfikowane przez odbiornik. Zarówno nadajnik, jak i odbiornik identyfikują te sygnały za pomocą liter: F, E, H, D, L, C, O, A.

Sygnał wyjściowy: 125 kHz - Nadajnik Pomiar napięcia AC: 12 ... 400 V Pomiar napięcia DC: 12 ... 400 V Wybrane funkcje:

• Test ciągłości przewodu,
• Wyszukiwanie miejsca uszkodzenia przewodu,
• 3 tryby pracy: jednobiegunowa, dwubiegunowa, pętla,
• Możliwość identyfikacji dowolnych metalowych elementów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych itp.,
• Wykrywanie przewodu w ścianie i pod ziemią na głębokości do 2m,
• Możliwość pracy pod napięciem sieciowym oraz w obwodzie bez napięcia,
• 8 kodów transmisyjnych ustawianych na nadajniku i rozróżnianych przez odbiornik,
• Wbudowany buzzer pozwala na obsługę urządzenia bez patrzenia na ekran

Zasilanie:

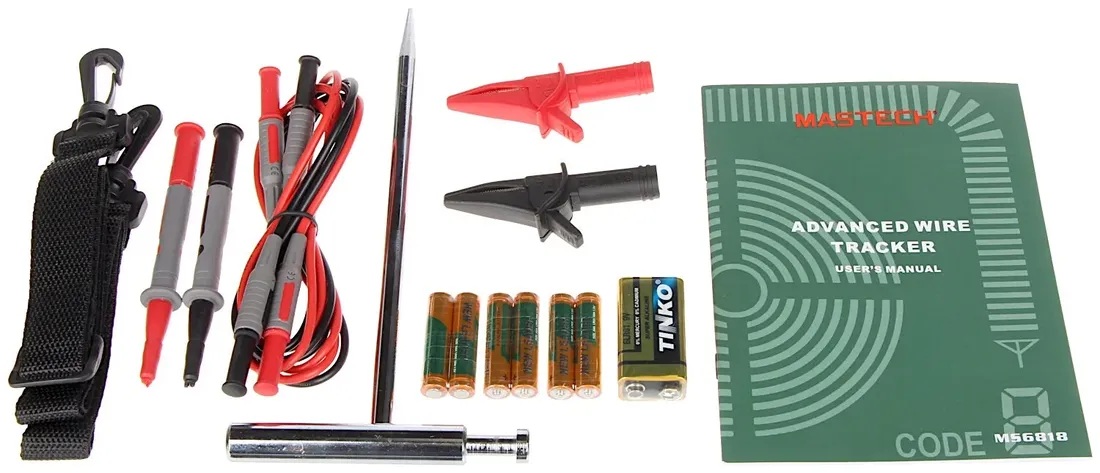

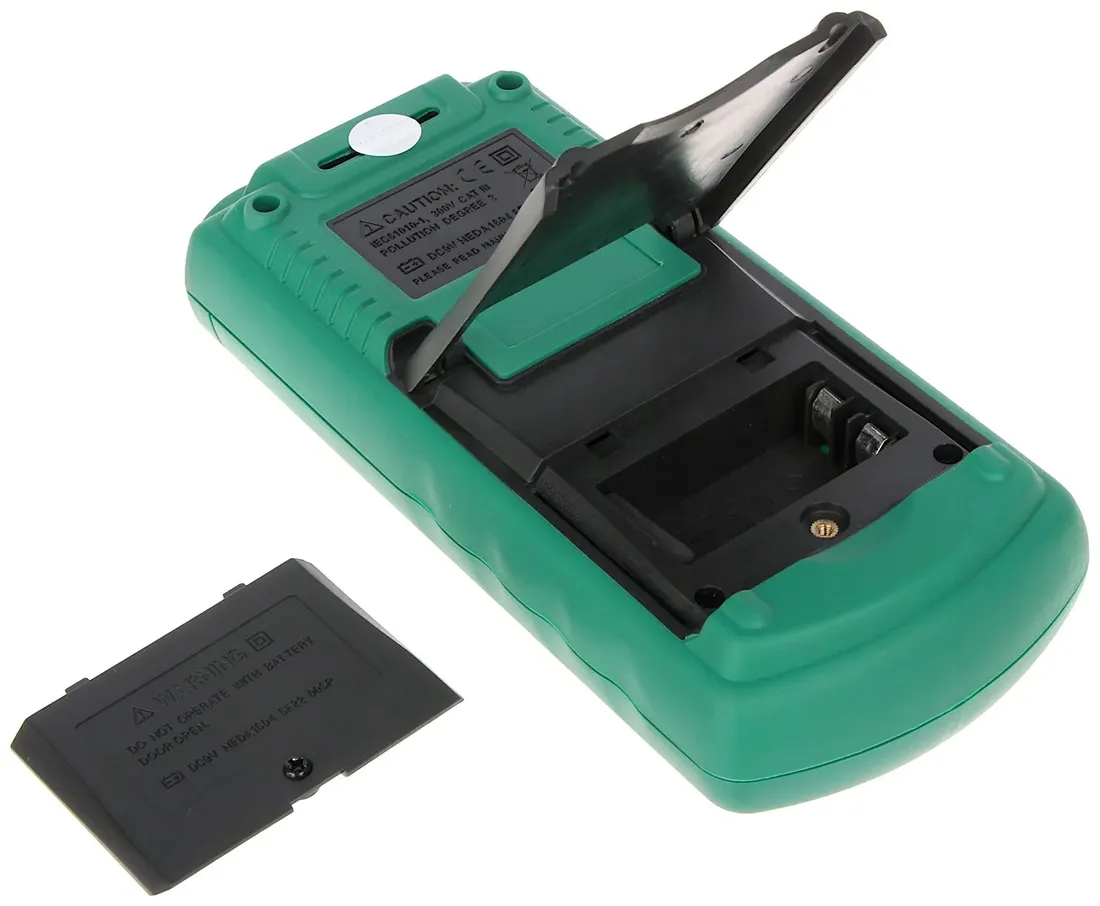

• Nadajnik :Bateria 9V, typ 6LR61 - w zestawie

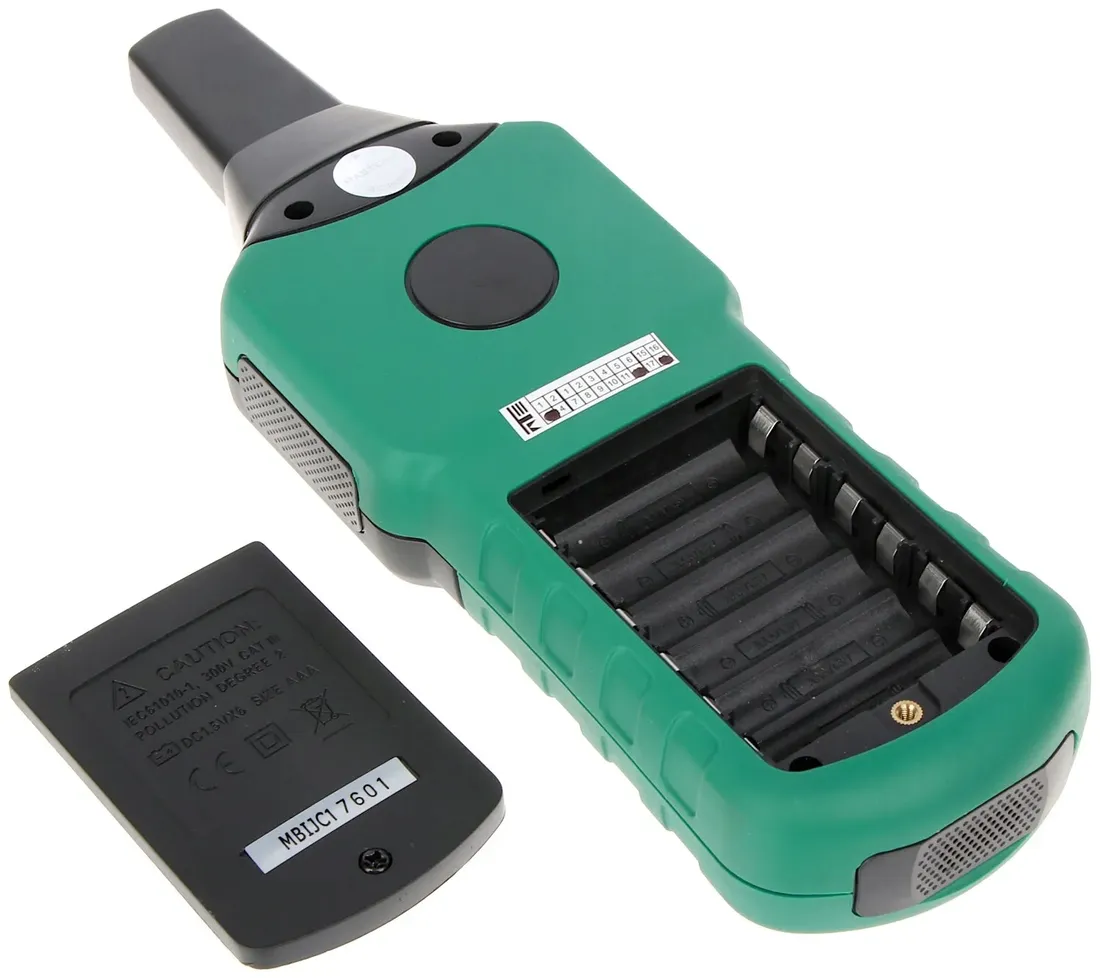

• Odbiornik :6 x Bateria 1.5V, typ AAA/LR03 - W zestawie

Waga: 0.37 kg - Nadajnik

0.27 kg - Odbiornik

Wymiary: 190  x 90  x 41 mm - Nadajnik

241  x 79  x 38 mm - Odbiornik
