Mikrokomputer Arduino Nano A000005 oryginał

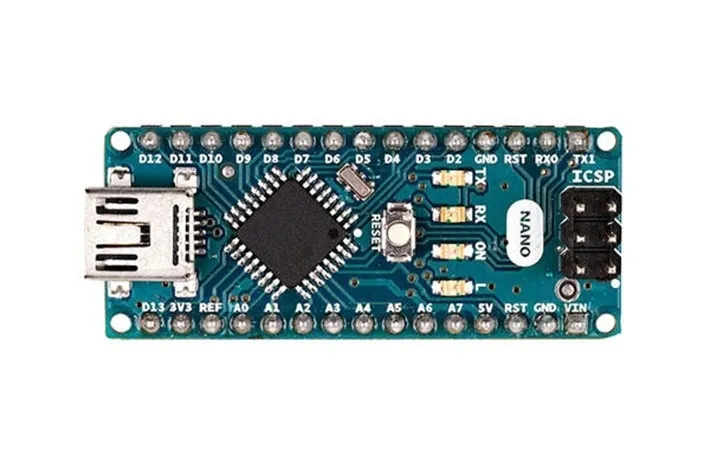

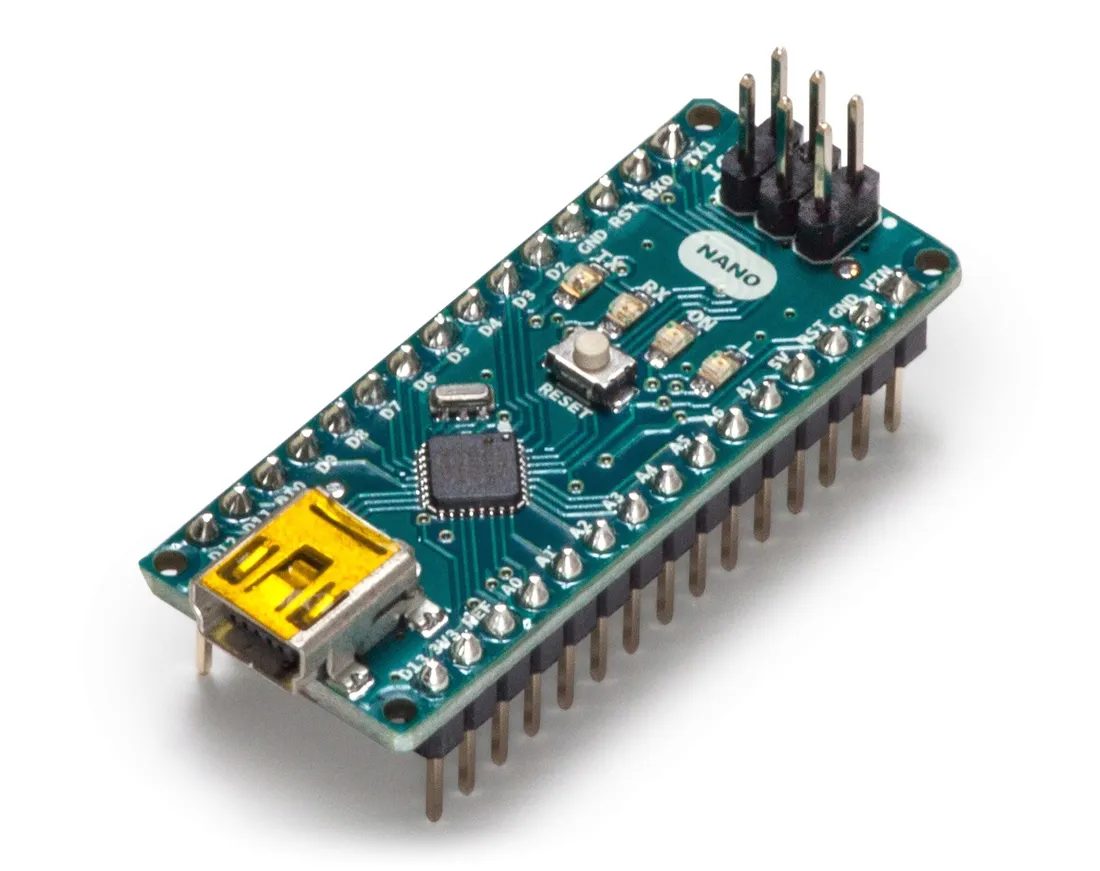

Arduino Nano A000005

Arduino

Opis Arduino Nano

Arduino Nano, czyli najmniejsza i najbardziej przyjazna wersja płytki Arduino Uno. Dzięki niewielkim wymiarom i niskiej wadze, wykorzystywana jest do wielu projektów IoT czy też prototypowania urządzeń mobilnych. Płytka oparta jest o mikrokontroler AVR ATmega328.

Specyfikacja Arduino Nano:

- USB: Mini Typ B.

- Układ: AVR Atmega328

- Częstotliwość: 16 MHz

- Pamięć: 32 Kb Flash, 2 Kb Sram,

- Interfejsy: USB, SPI, UART, I2S

- Napięcia wejściowe 7V, robocze 5V,

- Wyprowadzenia: 14 cyfrowych, 6 PWM, 8 analogowych

- Wymiary: 45mm x 18mm

Arduino Nano

Kompletny Pinout wraz z informacją techniczną płytki można znaleźć w załączonej zakładce.

Porównanie Arduino Nano z innymi płytami Arduino

Sprawdź nasz blog, aby uzyskać szczegółowe porównanie wybranych płyt Arduino z konkretnymi zaleceniami dla każdej płyty.

Nazwa modułu

Arduino Micro

Arduino Uno Rev3

Arduino Leonardo

Arduino Mega2560 Rev3

Arduino DUE

Arduino Nano

Arduino Uno WiFi Rev2

Kod przedmiotu A000053 A000066 A000057 A000067 A000062 A000005 ABX00021 Mikrokontroler ATmega32u4 ATmega328 ATmega32u4 ATmega2560 SAM3X8E ARM ATMega328P ATMega4809 Częstotliwość [MHz] 16 16 16 16 84 16 20 Interfejs UART TTL (5 V) USB i UART TTL (5 V) USB i UART TTL (5 V)

USB i UART TTL (5 V) - 4 UART

USB i UART TTL (5 V) - 3 UART UART, SPI, I2C Napięcie robocze [V] 5 5 5 5 3.3 5 5 Maksymalne napięcie wejściowe - zalecane [V] 12 12 12 12 12 12 12 Minimalne napięcie wejściowe - zalecane [V] 7 7 7 7 7 7 5 Opcje zasilania USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) USB / Ext (Auto) GPIO (PWM) 20 (7) 20 (6) 20 (7) 70 (15) 70 (12) 22 (6) 20 (5) Wejścia analogowe 12 6 12 16 12 8 6 Wyjścia analogowe 0 0 0 0 2 0 0 Pamięć Flash [kB] 32 32 32 256 512 32 48 SRAM [kb] 2 2 2 8 96 2 6 Porty USB Micro typu B. b Micro typu B. B / A Micro B / Micro B Mini B USB A Długość [mm] 48 69 69 102 102 44 69 Szerokość [mm] 18 53 53 54 54 18 53 Waga [g] 13 25 20 35 36 5 25 Kompatybilność z shieldami Dla tej płytki nie są oferowane Shieldy Doskonała kompatybilność - działa z większością shieldów Dobra - pewne różnice w rozmieszczeniu pinów Dobra - pewne różnice w rozmieszczeniu pinów Zła - tylko dedykowane shieldy Dla tej płytki nie są stosowane żadne shieldy  Doskonała kompatybilność - działa z większością shieldów Inne funkcje USB Host i klient USB Zawiera IMU i moduł kryptograficzny Obsługa komunikacji bezprzewodowej Bez wsparcia Bez wsparcia Bez wsparcia Bez wsparcia Bez wsparcia Bez wsparcia Wi-Fi Rekomendacja Solectroshop Idealny do prototypowania małych urządzeń Dobra i potężna baza do rozpoczęcia pracy z Arduino Ulepszone Arduino z nowym mikrokontrolerem i mniejszym konwerterem USB Najbardziej zaawansowana płytka w tym porównaniu - duża elastyczność i moc w połączeniu z wysoką kompatybilnością Najbardziej wydajna płytka, ale z bardzo ograniczoną kompatybilnością Krok do przodu w porównaniu z Arduino Micro, z jeszcze mniejszymi wymiarami Arduino Uno wyposażone w moduł WiFi, moduł kryptograficzny i IMU

Arduino Nano - szczegóły użytkowania:

Programowanie

Arduino Nano można zaprogramować za pomocą Arduino IDE, jak Arduino powyżej. Mikrokontroler ATmega328 jest fabrycznie wyposażony w bootloader, który pozwala na wgranie nowego kodu bez użycia zewnętrznego programatora sprzętowego. Komunikuje się przy użyciu oryginalnego protokołu STK500.

Zasilanie

Arduino Nano może być zasilana przez złącze USB Mini-B. Zewnętrzne nieregulowane zasilanie 6-20V (pin 30) lub zewnętrzne regulowane zasilanie 5V (pin 27). Zasilacz dobierany jest automatycznie do źródła o najwyższym napięciu.

Linki do stron i dokumentacji Arduino

Oficjalna strona internetowa Arduino

Oficjalne forum Arduino

Pliki Eagle dla Arduino Nano

Arduino Nano Arduino

Kompletny pinout

• USB: Mini typ B
• Chip: Avr Atmega328
• Zegar: 16Mhz
• Pamięci: Lampa błyskowa o 32 kb
• Interfejsów: Usb
• Napięcie: Wejście 7V
• GPIO: 22 Digital
• Wymiary: 45 x 18 mm
• Szpilki cyfrowe: 14
• Piny analogowe: 8
• PWM: 6

Arduino Nano to najmniejsza i najbardziej przyjazna wersja płytki Arduino Uno. Płytka oparta jest na ATmega328. Dzięki niewielkim wymiarom i elastyczności, Arduino Nano ma szeroki zakres zastosowań.
