Mikrokomputer Elektroweb T-Display-S3

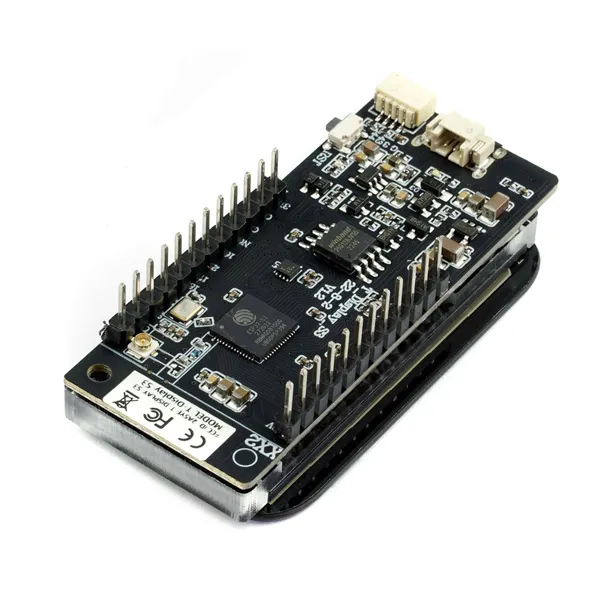

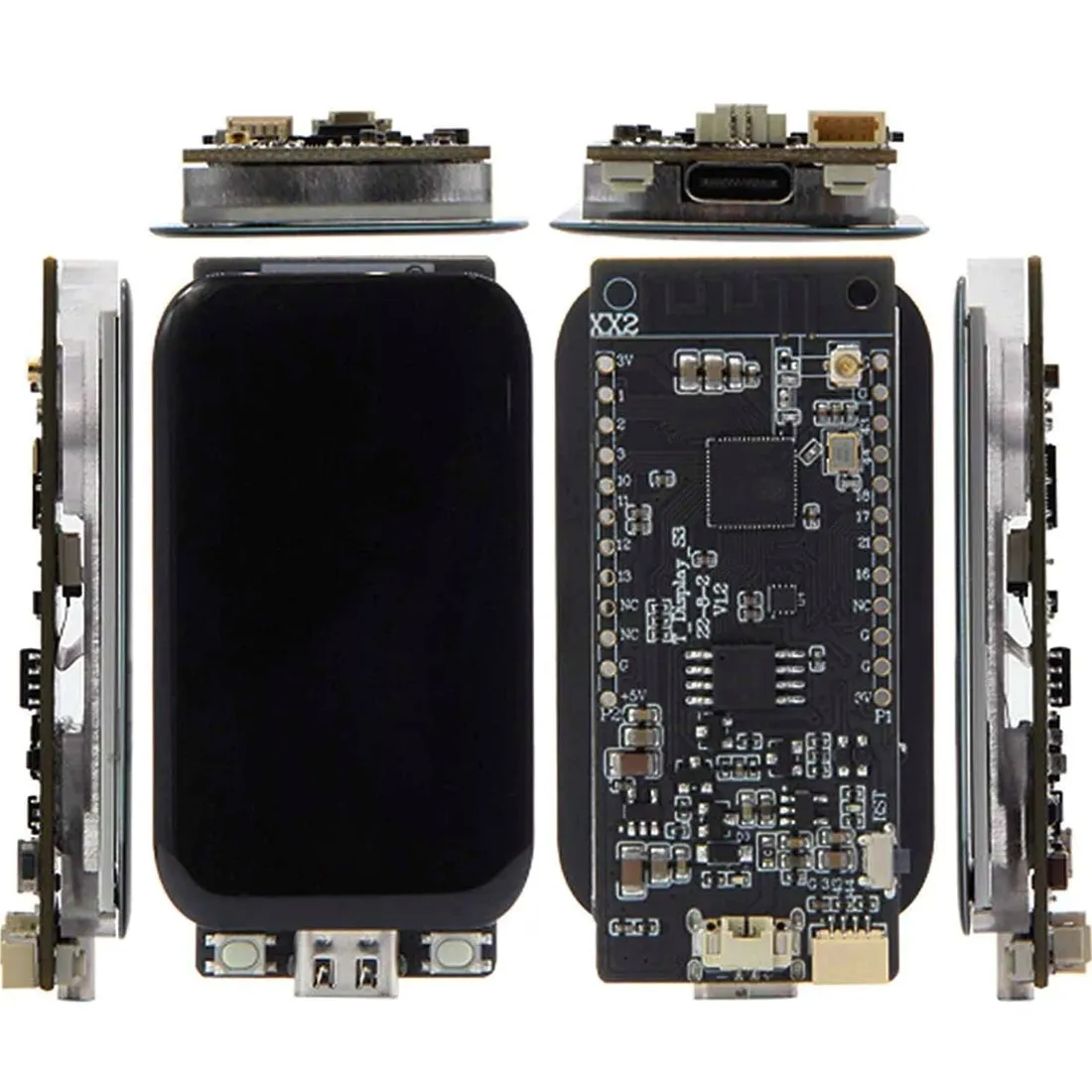

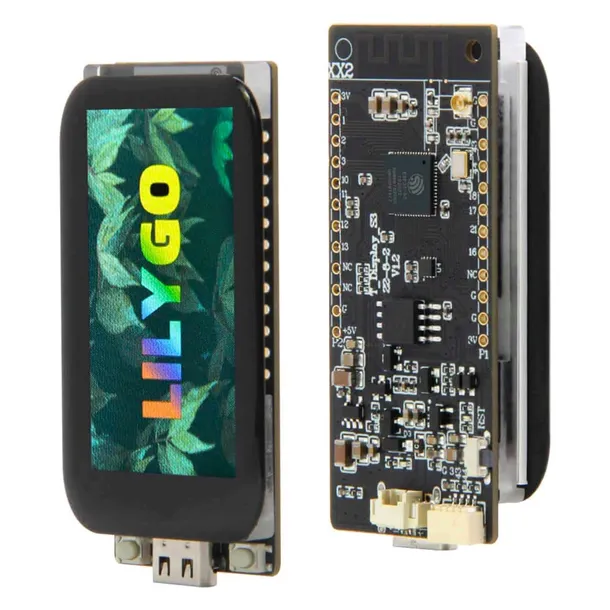

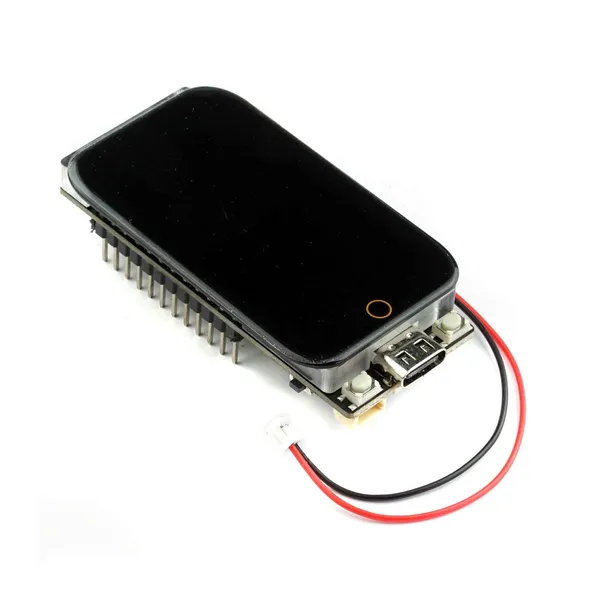

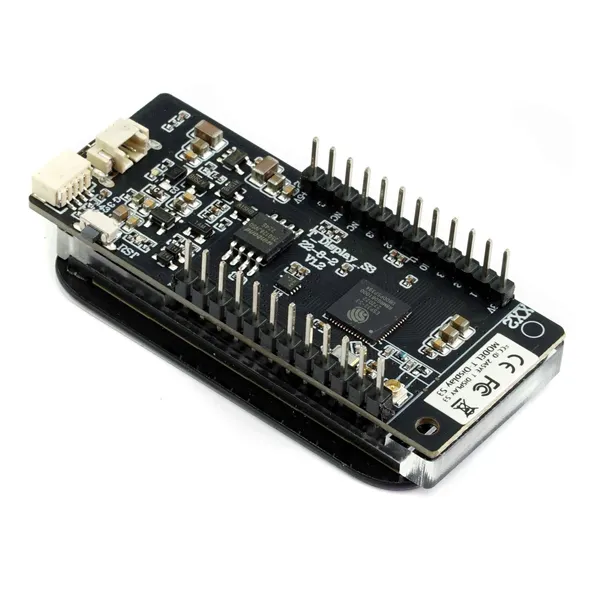

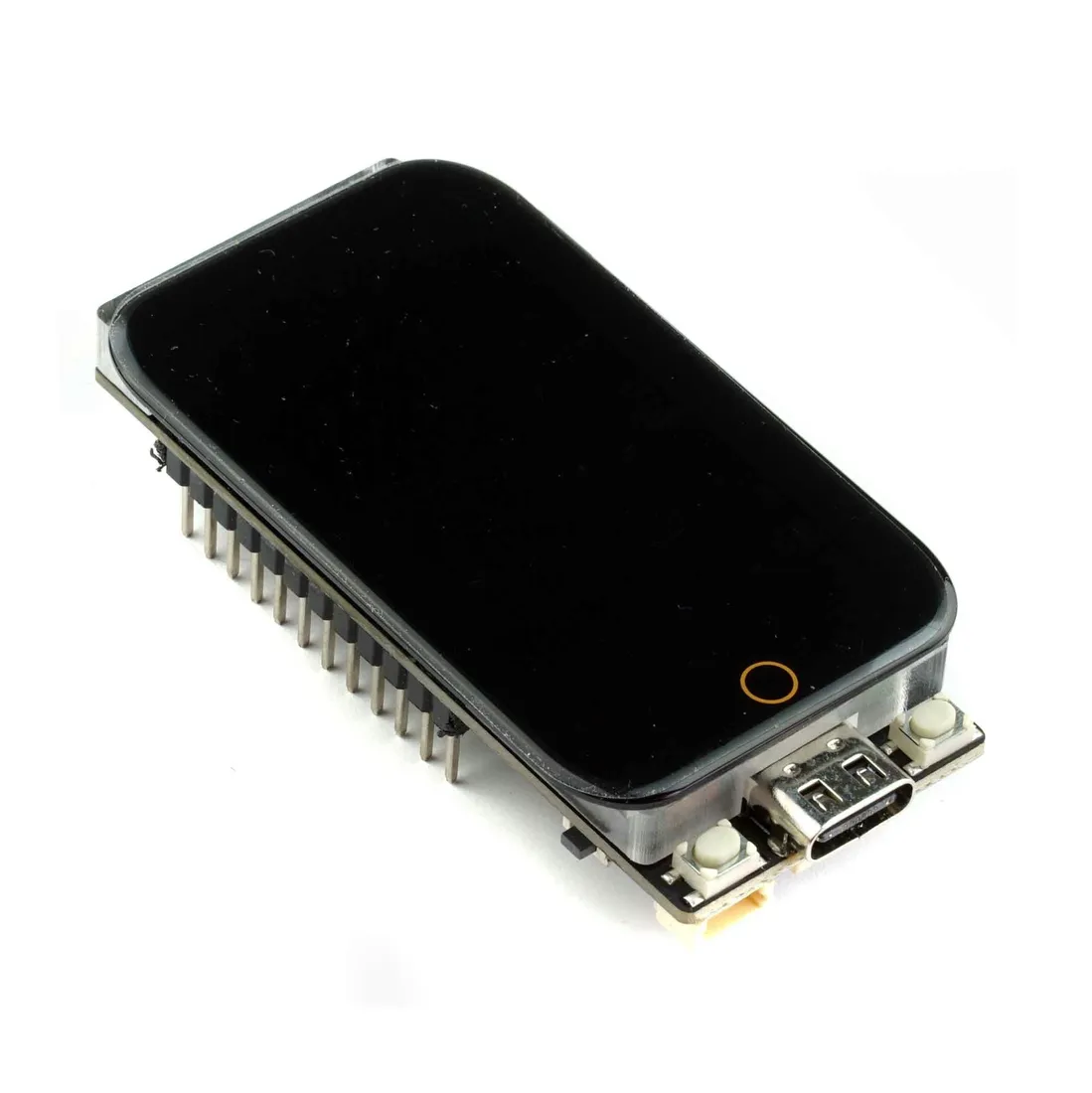

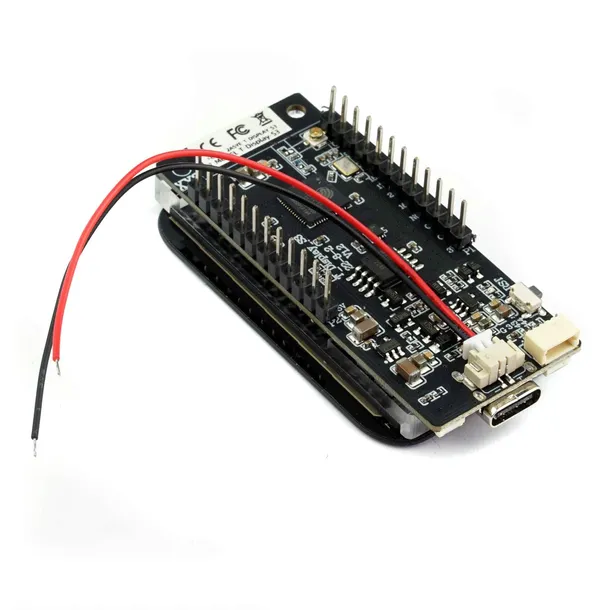

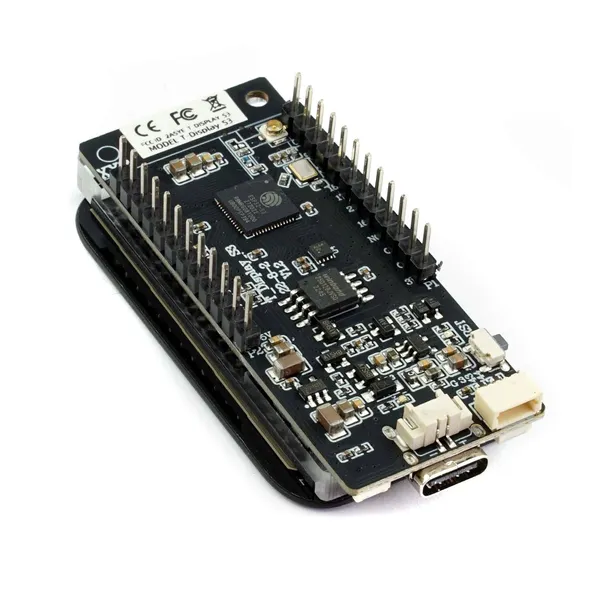

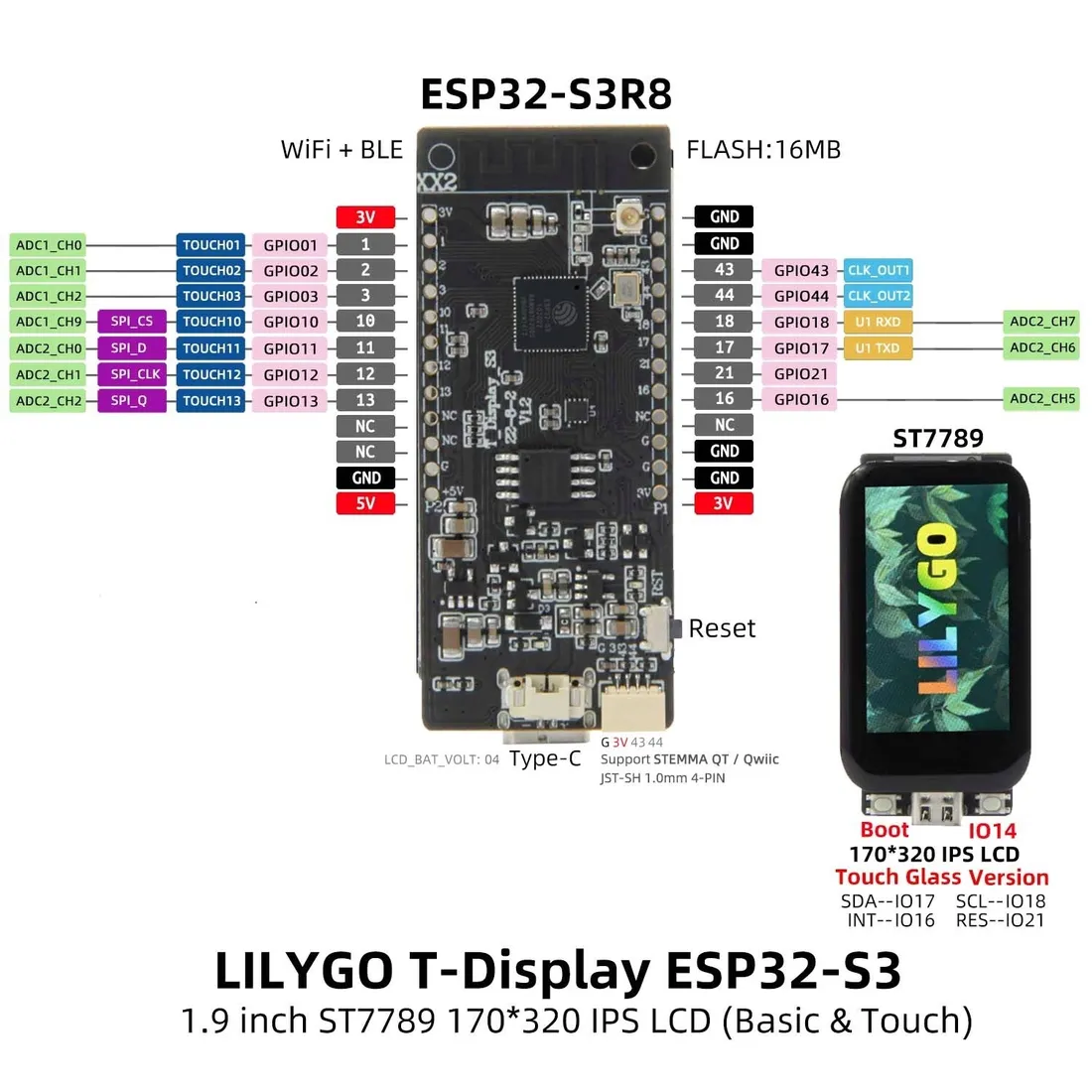

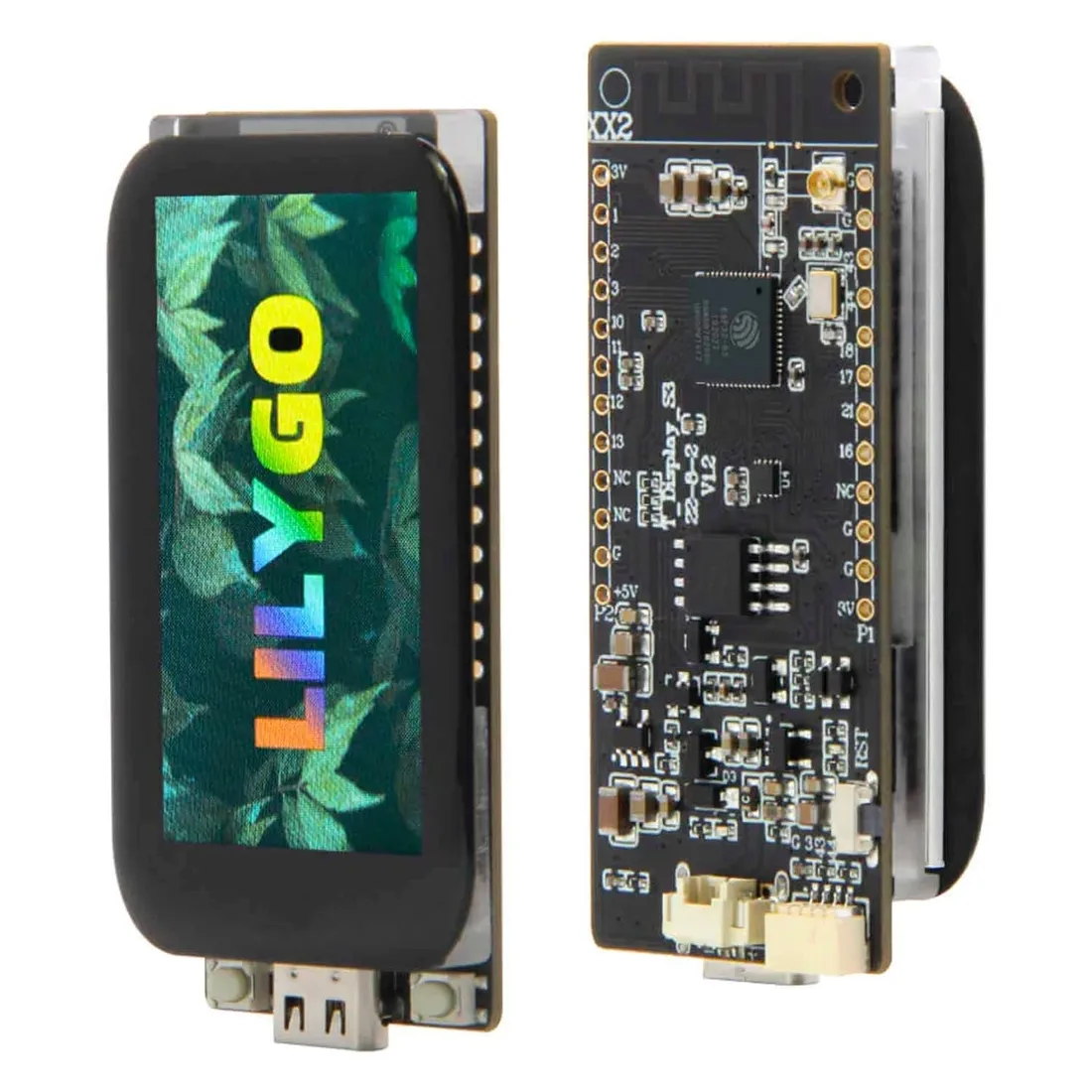

Mikrokontroler ESP32-S3 z kolorowym dotykowym wyświetlaczem 1.9" o rozdzielczości 320x170 pikseli od LilyGo. Moduł daje się programować za pomocą ArduinoIDE po dodaniu repozytorium od ESP oraz w MicroPython. LilyGo udostępnia na swoim GitHubie przykłady do wykorzystania w ArduinoIDE oraz kompletne schematy do modułu wraz z pinoutem i przykładami. Wyświetlacz TFT oferuje dobre kąty widzenia i dużą gęstość pikseli, po bokach umieszczono akrylowe dokładki stabilizujące wyświetlacz. Na płytce znalazło się złącze do podłączenia zasilania bateryjnego Li-Po, wtyczka z wyprowadzeniem napięcia i pinów do podłączenia zewnętrznych modułów lub czujników bez potrzeby wpinania się w piny na płytce oraz gniazdo antenowe.

Specyfikacja:

• Napięcie zasilania: 5V z portu USB lub ogniwo Li-Po przez port zasilania
• Napięcie poziomów logicznych: 3.3V
• Łączność bezprzewodowa: WiFi, Bluetooth 5.0 + BT Mesh
• Mikrokontroler: ESP32-S3R8 Dual-core LX7, 240 MHz, 512KB RAM, 8MB PSRAM
• FLASH: 16MB
• Wyświetlacz: TFT 1.9" 320×170 kolorowy, dotykowy, kontroler ST7789V
• Złącza: USB-C do zasilania i programowania, u.FL do zewnętrznej anteny, złącze zasilania JST-GH 1.25 mm 2-pin, JST-SH 1.0mm 4-PIN złącze modułów
• Wyprowadzenia: 13x GPIO, 1x SPI, 10x ADC, SPI, UART
• Wymiary: 62mm x 32mm x 10mm

ESP32-S3 LILYGO T-Display-S3 LCD 1.9" ST7789 dotykowy
