Mikrokomputer Mikrobot NUCLEO-L031K6 STM32L031K6

Płytka rozwojowa STM32 BluePill moduł STM32F103C8T6 ARM Cortex-M3 32bit

Seria STM32 Nucleo-32 od ST Microelectronics to zestawy ewaluacyjne wyposażone w mikrokontrolery STM32 umieszczone w 32-pinowych obudowach. Każda z płytek serii Nucleo-32 jest kompatybilna ze złączem Arduino Uno, co ułatwia integrację z dodatkowymi modułami i rozbudowę projektu. Płytka Nucleo-32 posiada również wbudowany programator oraz debugger ST-Link, co znacząco upraszcza proces programowania i debugowania.

Specyfikacja zestawu:

1. Mikrokontroler STM32L031K6T6:

• Rdzeń: Cortex-M0+
• Maksymalne taktowanie: 32 MHz
• Pamięć Flash: 32 kB
• Pamięć SRAM: 8 kB
• Pamięć EEPROM: 1 kB
• DMA: 7 kanałów
• Interfejsy: 1 x I2C, 1 x SPI, 1 x UART / USART, 1 x LPUART, 1 x ADC 12 bit, 2 x Low Power Comparator
• Timery: 1 x 16 bit (4 kanały), 2 x 16 bit (2 kanały), 1 x 16 bit ultra low-power
• 1 x RTC
• 1 x SysTick
• 2 x Watchdog
• CRC

2. Wbudowany programator / debugger ST-Link V2

• Złącze micro USB
• Możliwość pracy jako oddzielny programator z wyjściem SWDS

3. Zasilanie:

• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V

4. Trzy diody LED:

• Komunikacja USB
• Zasilanie
• Dioda użytkownika

5. Przycisk Reset

6. Złącze zgodne z Arduino Nano

7. Płytka zgodna z ARM mbed

Opis mikrokontrolera STM32L031K6T6:

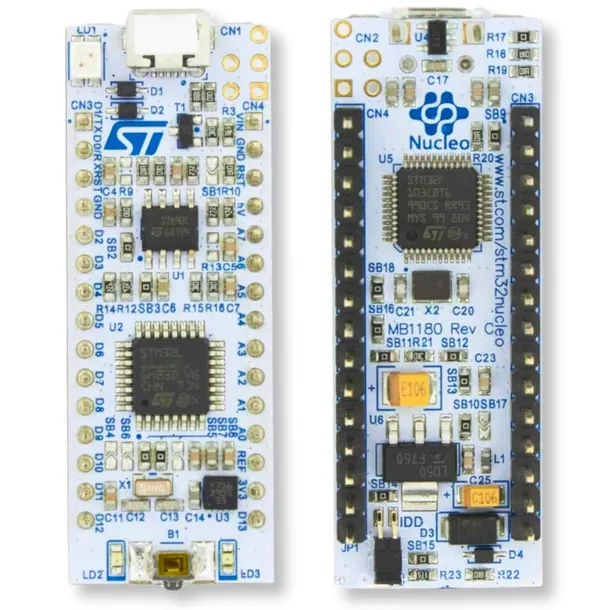

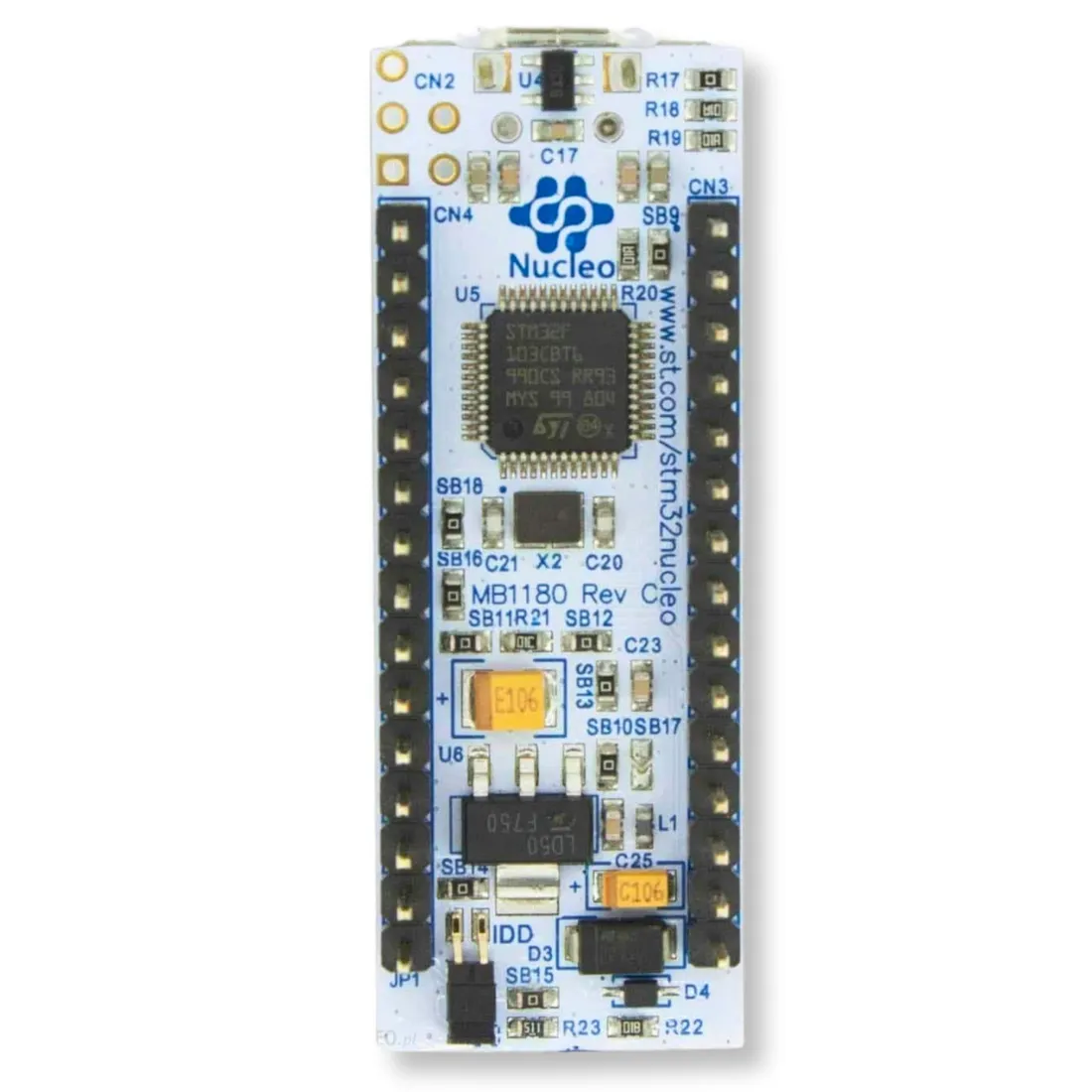

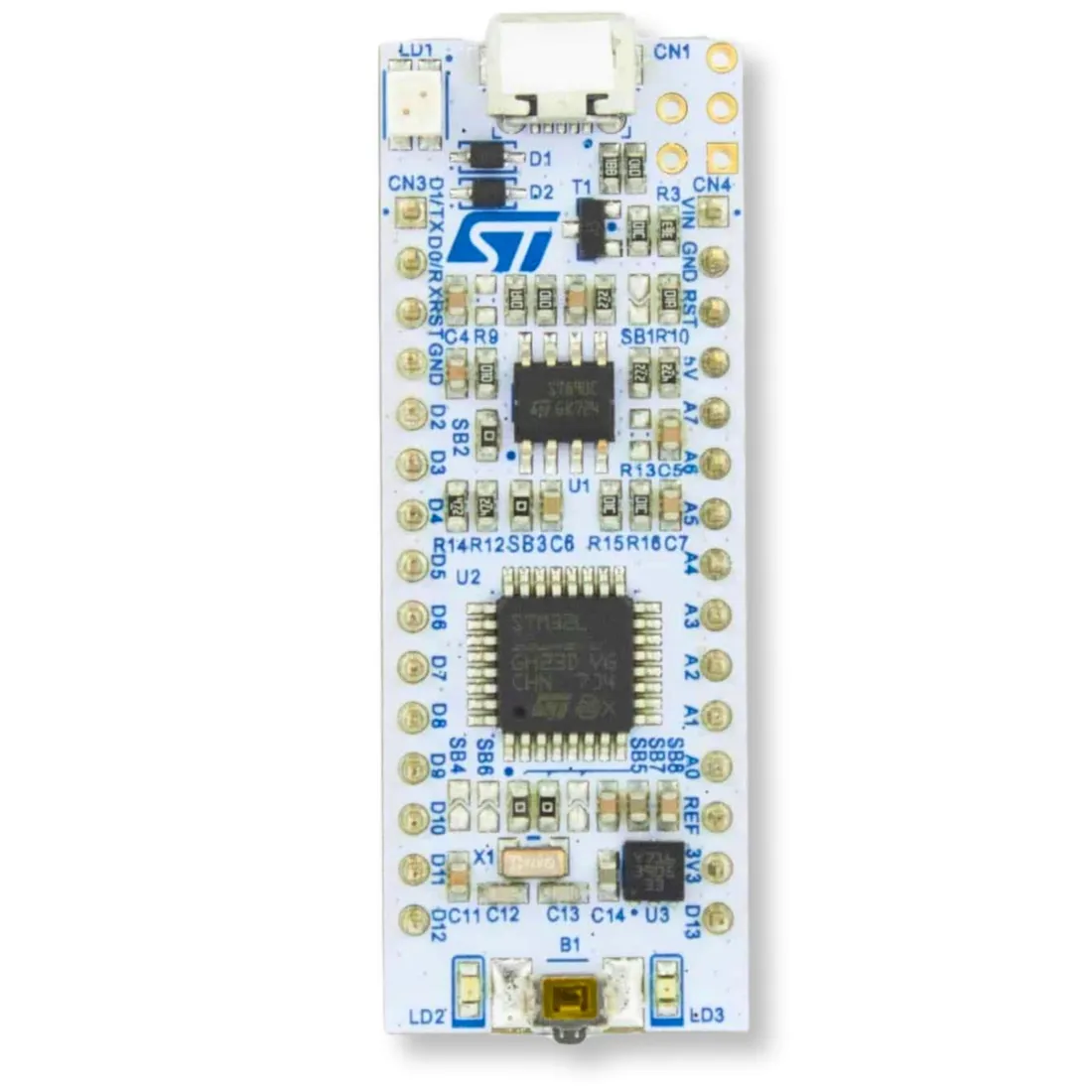

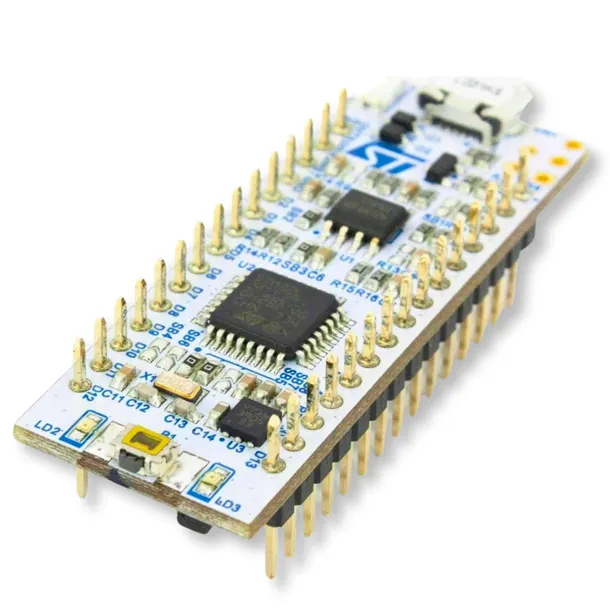

Opis płytki:
