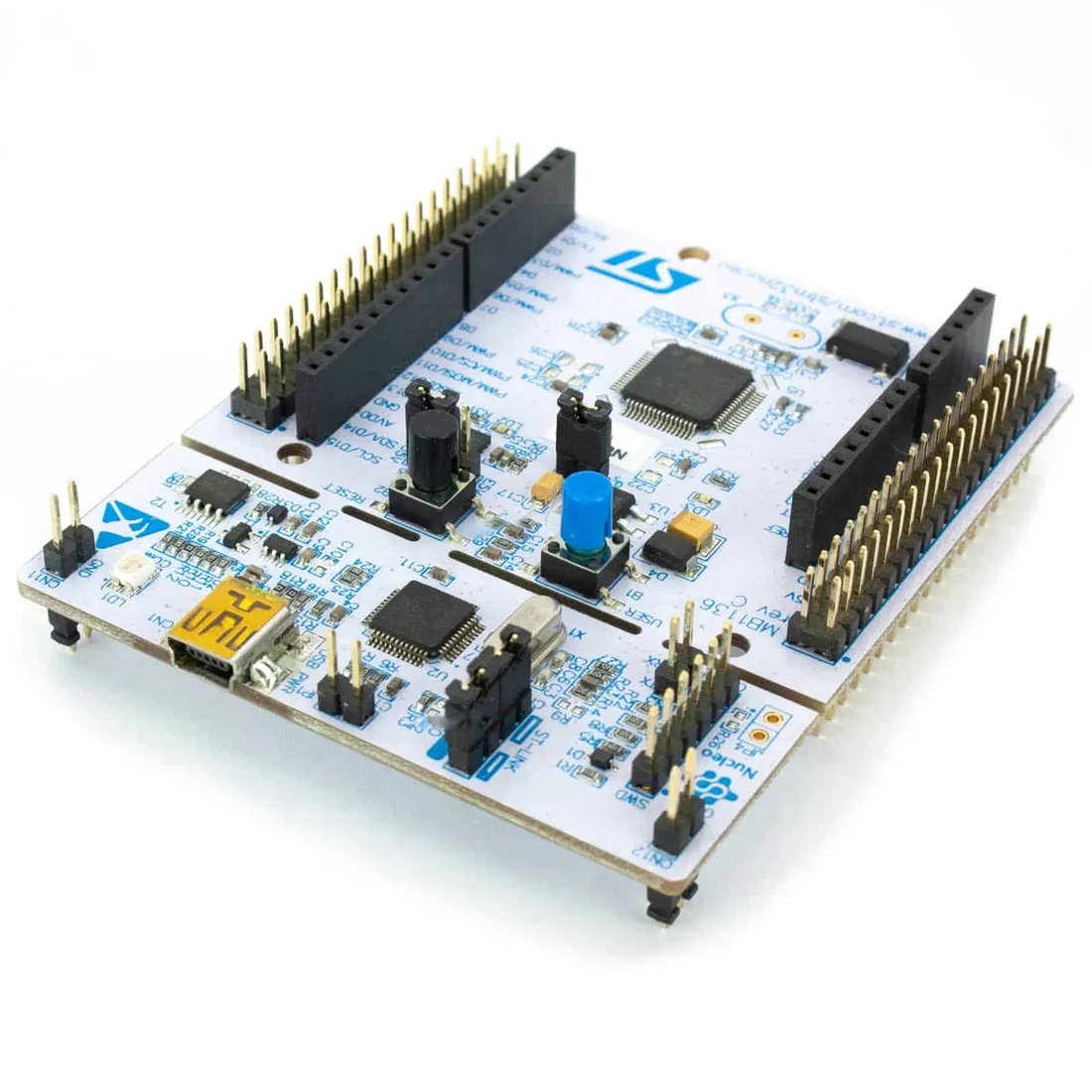

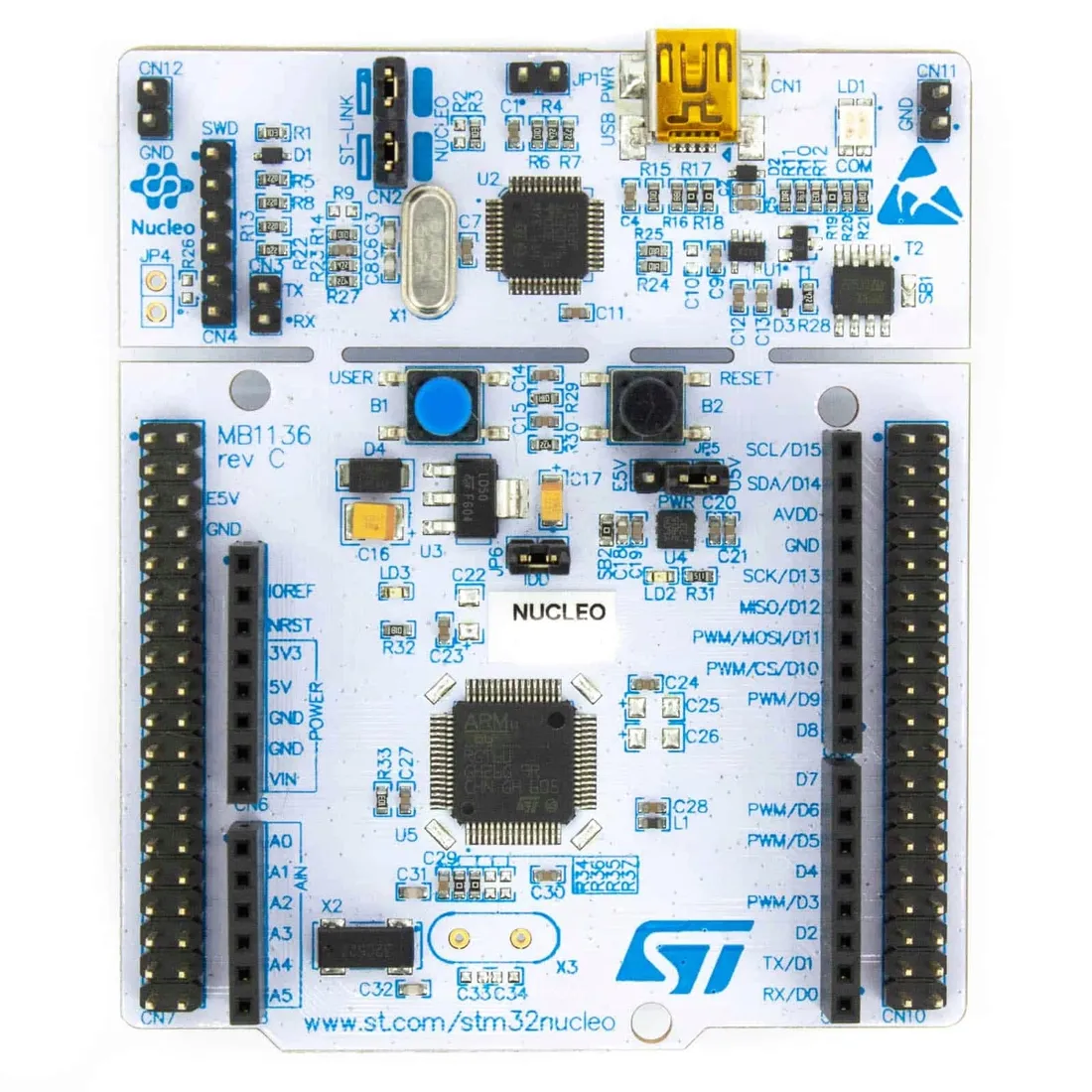

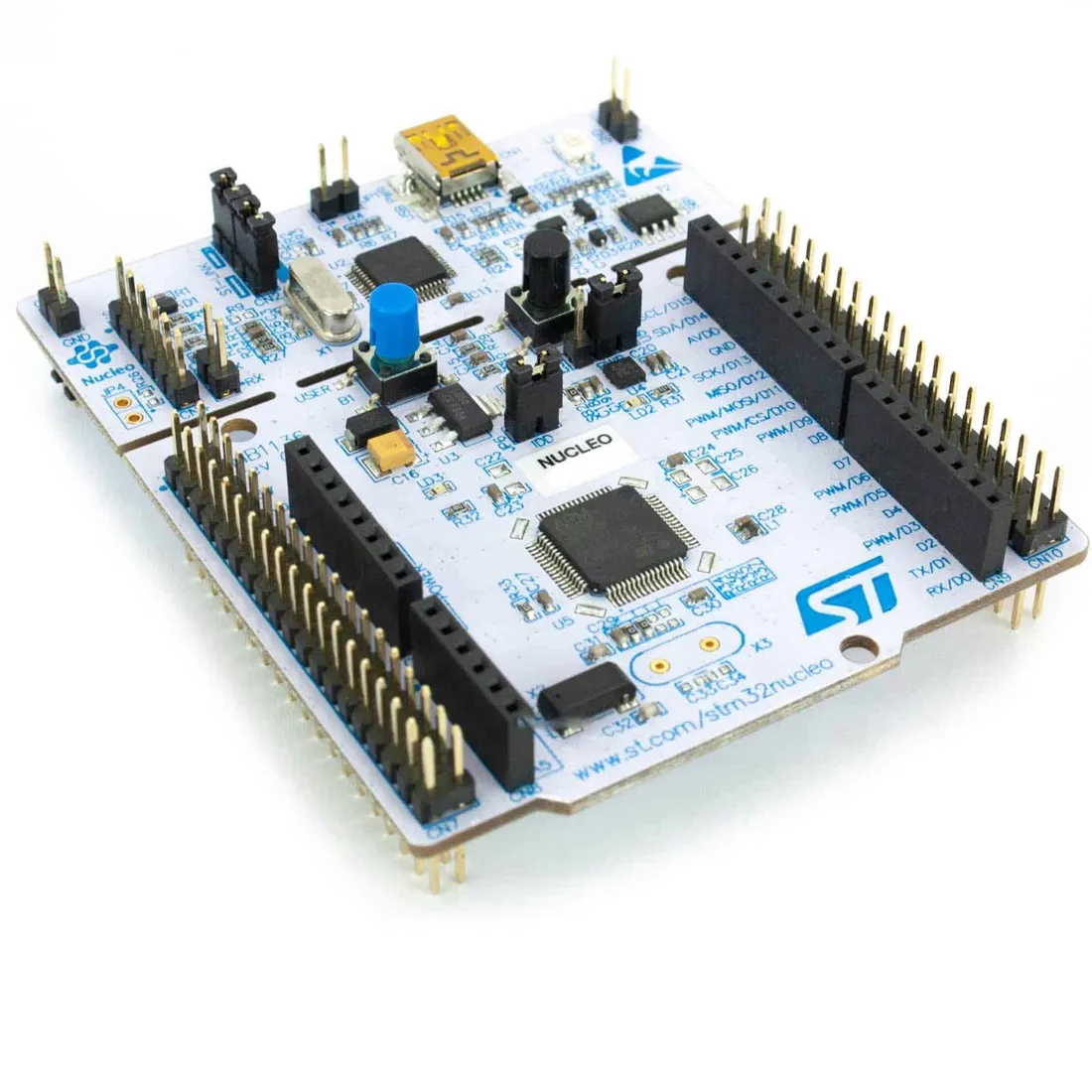

NUCLEO-F401RE - zestaw startowy z mikrokontrolerem

STM32 NUCLEO-F401RE STM32F401RE mbed ARM Cortex-M4

STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w osobnej części płytki, którą można odłamać i używać jako osobny programator. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Specyfikacja płytki

• Mikrokontroler STM32F401RET6
• Rdzeń: Cortex-M4
• Maksymalne taktowanie: 84 MHz
• Pamięć Flash: 512 kB
• Pamięć SRAM: 96 kB
• DMA: 16 strumieni
• Interfejsy 3 x I²C 4 x SPI 2 x I²S 3 x UART / USART 1 x USB OTG 1 x SDIO
• Interfejsy Analogowe: 1 x ADC 12 bit
• Timery 2 x 32 bit (4 kanały) 3 x 16 bit (4 kanały) 1 x 16 bit (2 kanały) 2 x 16 bit (1 kanał) 1 x RTC 1 x SysTick 2 x Watchdog
• CRC
• Większość GPIO toleruje 5 V
• Oscylator RTC 32,768 kHz
• Wbudowany programator / debugger ST-Link V2
• Złącze mini USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z mini USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
• Komunikacja USB
• Zasilanie
• Dioda użytkownika
• Przyciski
• Reset
• Użytkownika
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
