Mikrokomputer STMicroelectronics NUCLEO-WB15CC

STM32 NUCLEO-WB15CC mbed ARM Cortex-M4/M0+ BLE

NUCLEO-WB15CC to niezwykły zestaw ewaluacyjny od firmy ST. Służy on do rozwoju oprogramowania w ramach komunikacji Bluetooth 5.0 oraz IEEE 802.15.4-2011 czy Zigbee.

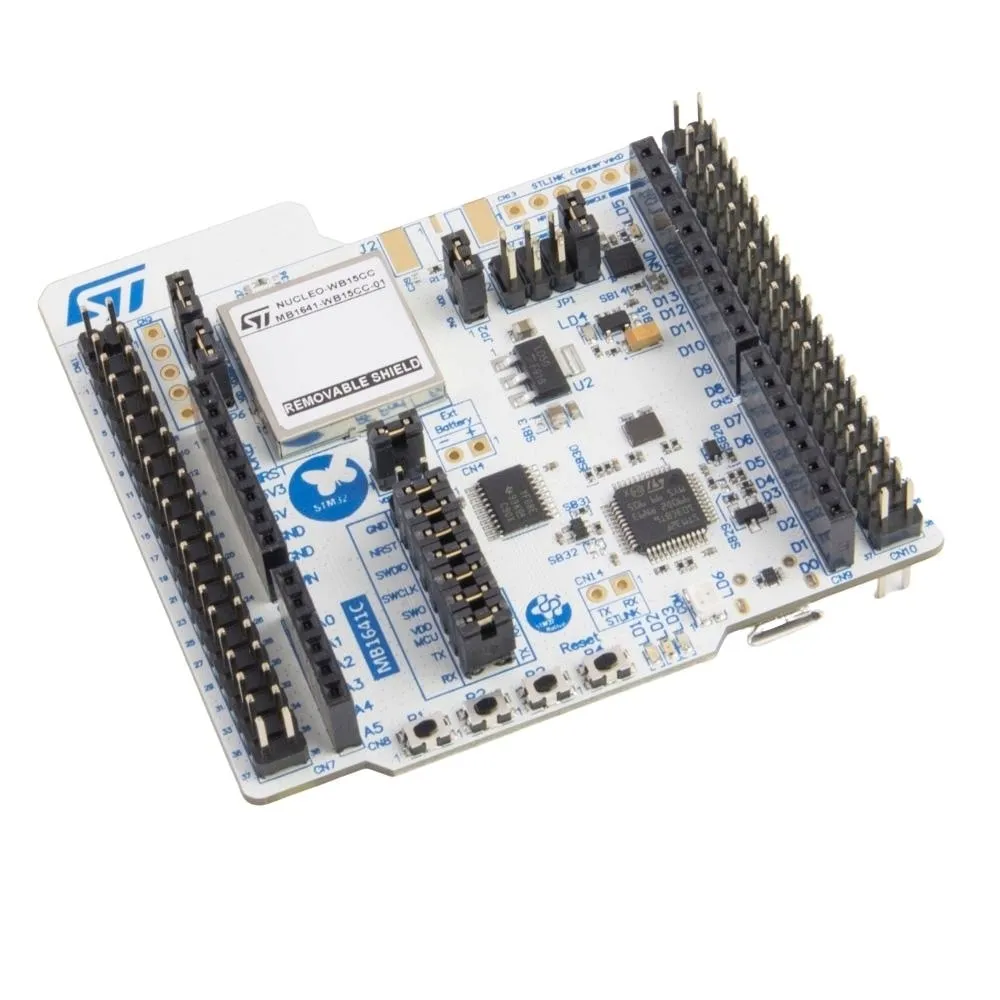

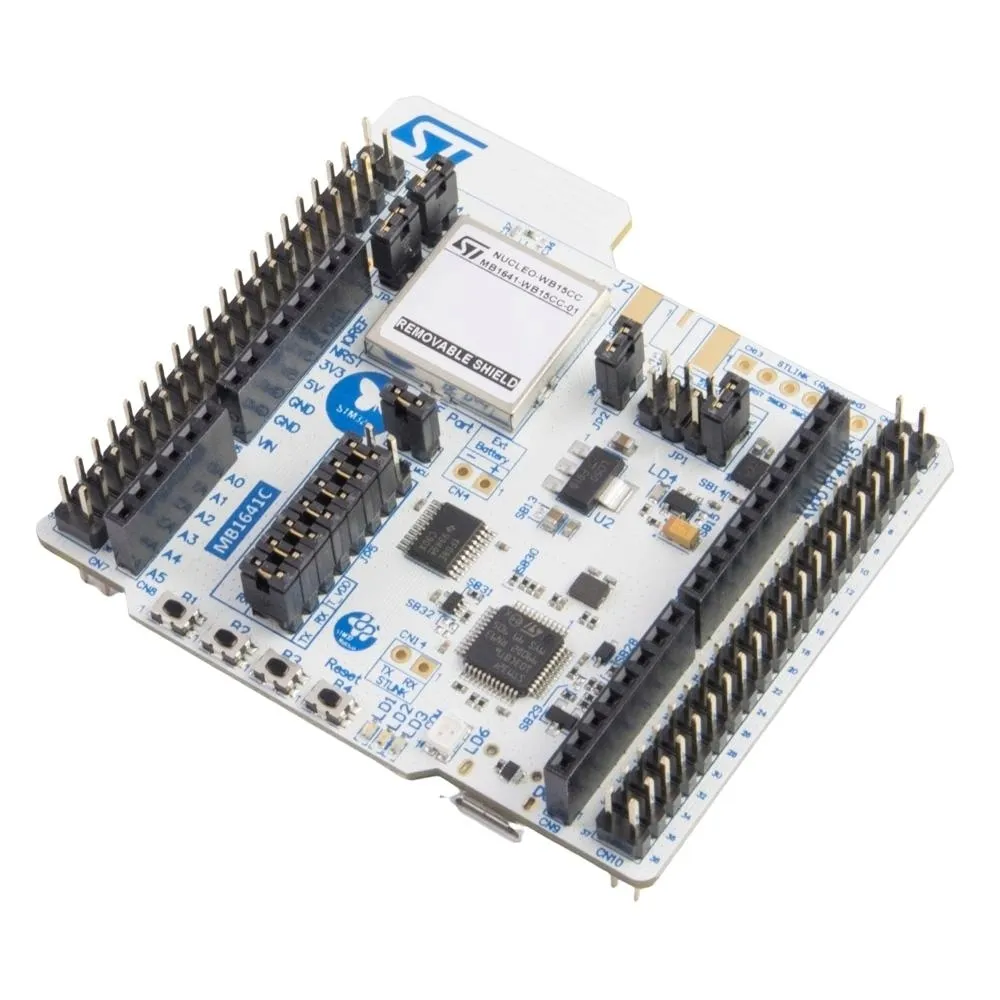

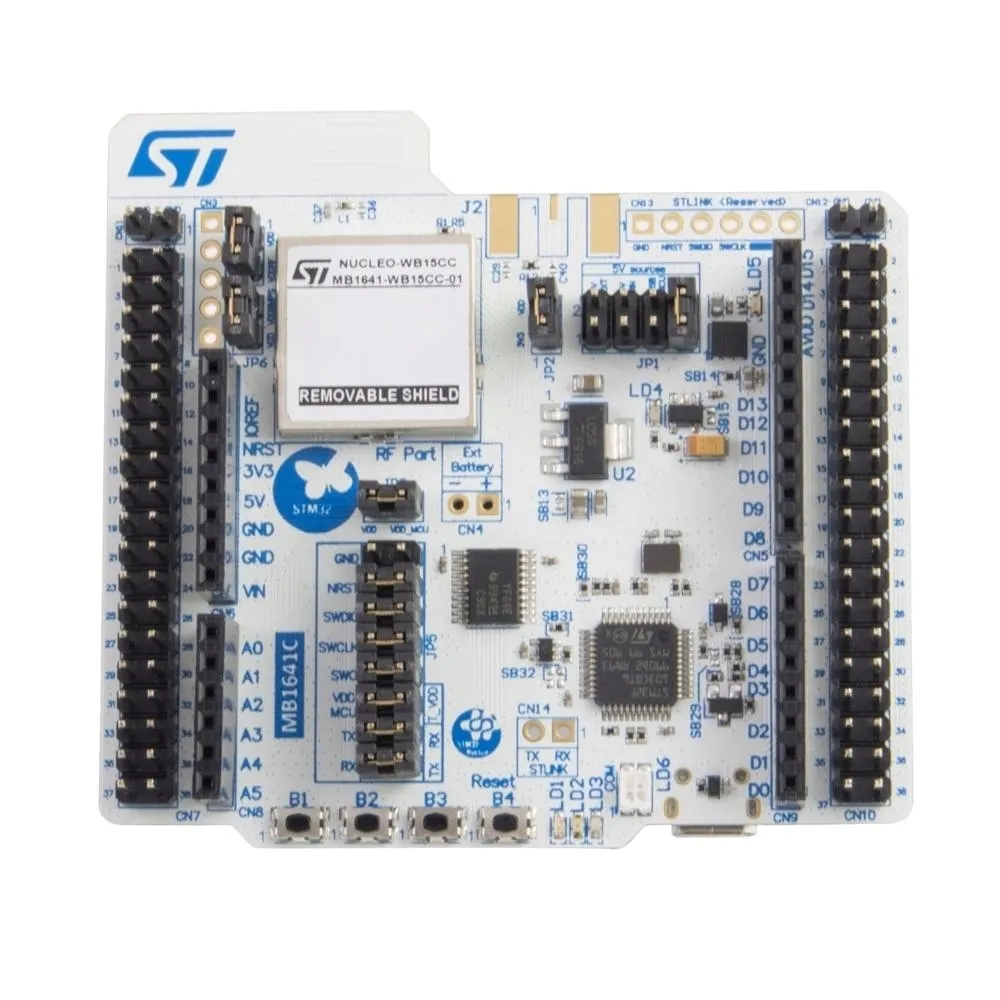

Zestaw składa się z płytki rozwojowej Nucleo-64 z mikrokontrolererm STM32WB15CCU6U.

Seria STM32WB15 to ciekawe połączenie dwóch rdzeni. Pierwszy Cortex-M4 jest procesorem aplikacyjnym. Drugi Cortex-M0+ służy tylko i wyłącznie jako procesor sieciowy. Zastosowanie dwóch rdzeni pozwala na pracę aplikacji i radia w czasie rzeczywistym. Dodatkowo daje to lepsze możliwości jeśli chodzi o zarządzanie energią co we współczesnej komunikacji Bluetooth jest bardzo ważne.

Płytki Nucleo posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

Płytka posiada programator ST-Link/V2.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki Nucleo

• Mikrokontroler STM32WB15CC
• Rdzeń: Cortex-M4(aplikacja), Cortex-M0+(radio)
• Maksymalne taktowanie: 64 MHz(M4), 32 MHz(M0+)
• Pamięć Flash: 320 kB
• Pamięć SRAM: 48 kB
• 1 x DMA
• IPCC (Inter Processor Communication Controller)
• Security Secure Firmware Installation (SFI)  RNG PKA 2 x AES
• Interfejsy 1 x I²C 1 x SPI 1 x UART / USART 1 x LPUART
• Interfejsy analogowe 1 x ADC 12 bit 1 x Low Power Comparator
• Timery 1 x 32 bit (4 kanały) 2 x 16 bit Low Power Timer 1 x 16 bit (4 kanały) 1 x RTC 1 x SysTick 2 x Watchdog
• Touch Sensing Control 8 kanałów dotykowych pojemnościowych
• CRC
• Większość GPIO toleruje 5 V
• Oscylator RTC 32,768 kHz
• Wbudowany programator / debugger ST-Link V2
• Złącze micro USB
• Zasilanie
• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Diody LED
• Komunikacja USB
• Zasilanie
• 1 x Dioda użytkownika
• Przyciski
• Reset
• 3 x Użytkownika

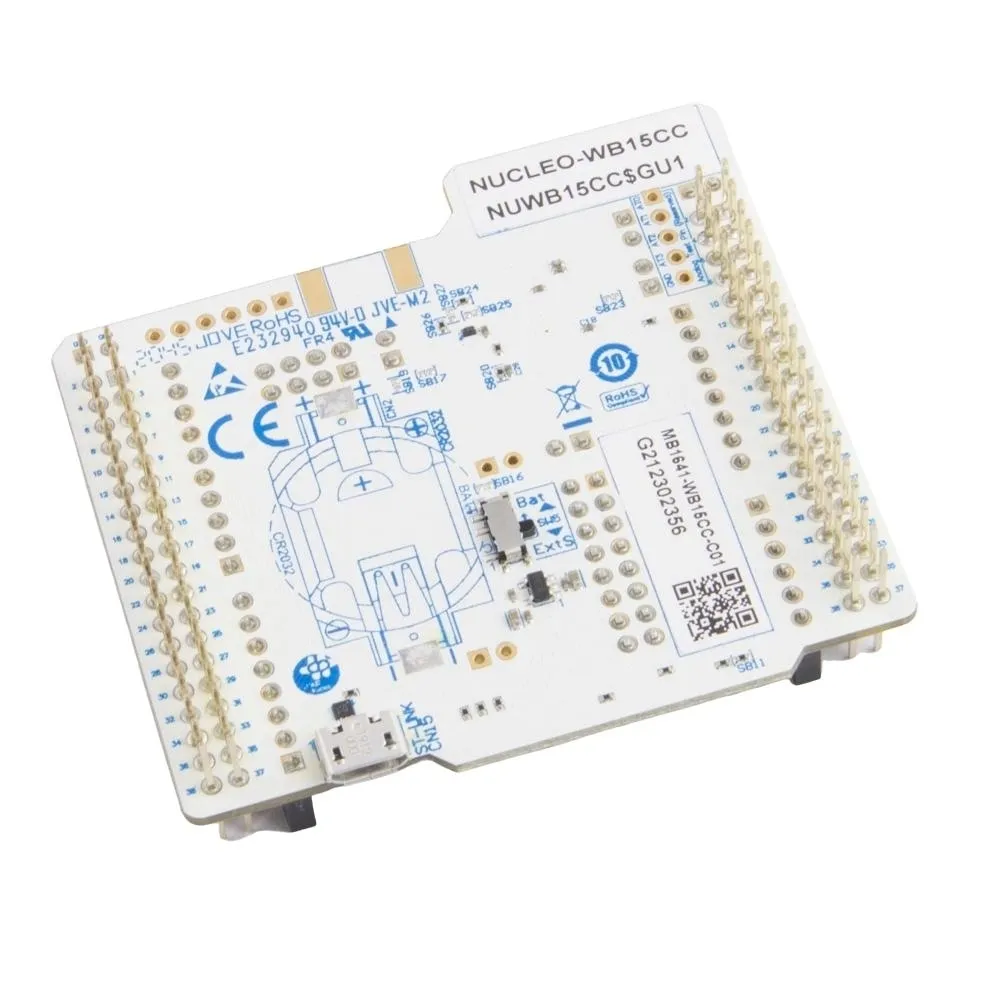

• Gniazdo na baterię CR2032
• Programator ST-Link/V2.
• Zintegrowana antena PCB + złącze SMA na zewnętrzną antenę
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
