Mikrokomputer STMicroelectronics STM32F411E-DISCO

STM32 Zestaw Discovery STM32F411E-DISCO

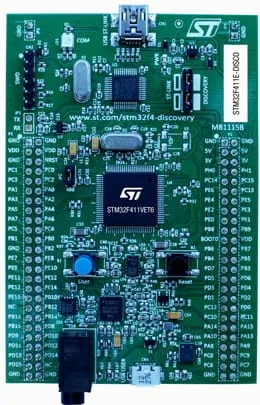

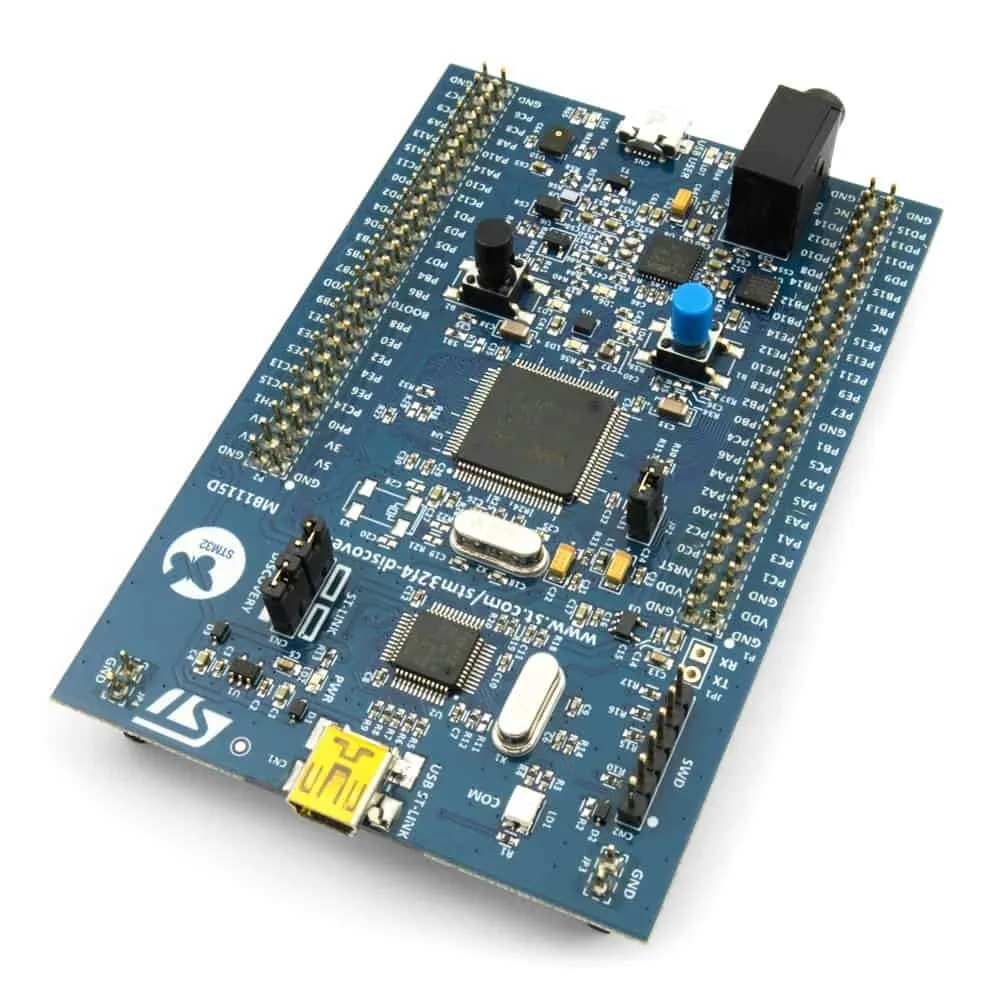

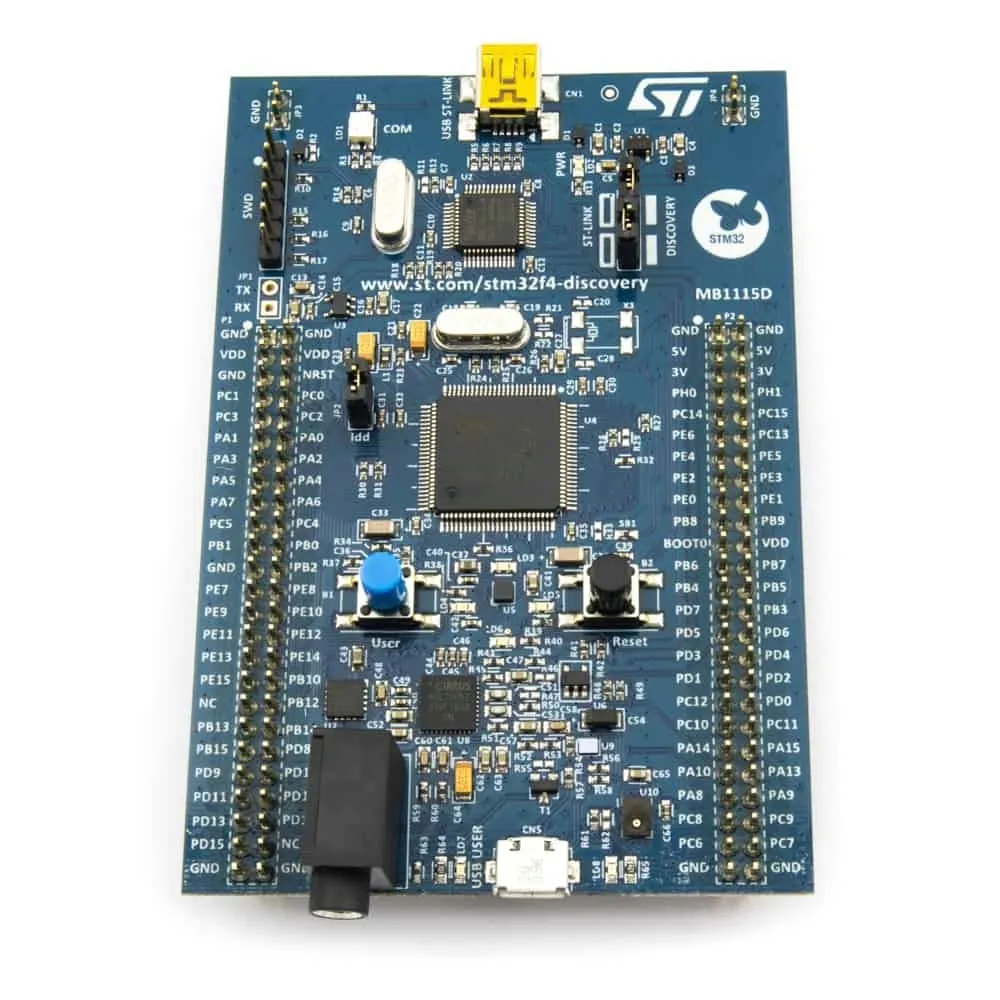

Zestaw deweloperski STM32F411E-DISCO to jeden z podstawowych i najpopularniejszych płytek ST Discovery.

Na płytce znajduje się popularny, bardzo wydajny mikrokontroler z serii STM32F4. Obok niego znajduje się kilka przydatnych w prototypowaniu układów MEMS.

Płytka posiada zintegrowany programator ST-Link/V2.

Zestaw posiada sporą ilość złącz goldpin, na które zostały wyprowadzone między innymi wszystkie porty I/O mikrokontrolera. Dzięki temu w łatwy sposób można podłączyć zewnętrzne układy.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Parametry

• Mikrokontroler STM32F411VET6
• Rdzeń Arm® Cortex®-M4, 512 kB Flash, 128 kB RAM
• Częstotliwość rdzenia max: 100 MHz
• 1 x USB OTG FS
• 1 x 12-bit ADC
• 11 x Timer: 32-bit i 16-bit, Motor Control, Watchdogi, RTC, SysTick
• 1 x SDIO, 5 x SPI, 3 x I2C, 2 x I2S, 3 x USART
• CRC
• 3-osiowy akcelerometr i magnetometr LSM303AGR
• 3-osiowy żyroskop I3G4250D
• Mikrofon MEMS IMP34DT05
• Kodek audio DAC CS43L22 ze zintegrowanym wzmacniaczem klasy D
• 8 diod LED
• Komunikacja USB
• Zasilanie
• 4 diody użytkowika
• 2 diodu USB OTG (VBUS i over-current)
• Przyciski
• Użytkownika
• Reset
• Złącze USB OTG FS
• Zasilanie
• Przez micro USB
• Zewnętrzne
• Programator ST-Link/V2 na płytce
• Szerokie wsparcie dla różnych IDE: IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed

Przydatne Linki

• Opis płytki na stronie ST
• Opis mikrokontrolera na stronie ST
• Opis układu LSM303AGR na stronie ST
• Opis układu I3G4250D na stronie ST
• Opis układu IMP34DT05 na stronie ST
• User Manual płytki
