Mikrokomputer STMicroelectronics STM32L0538-DISCO

STM32 Zestaw Discovery STM32L0538-DISCO e-papier

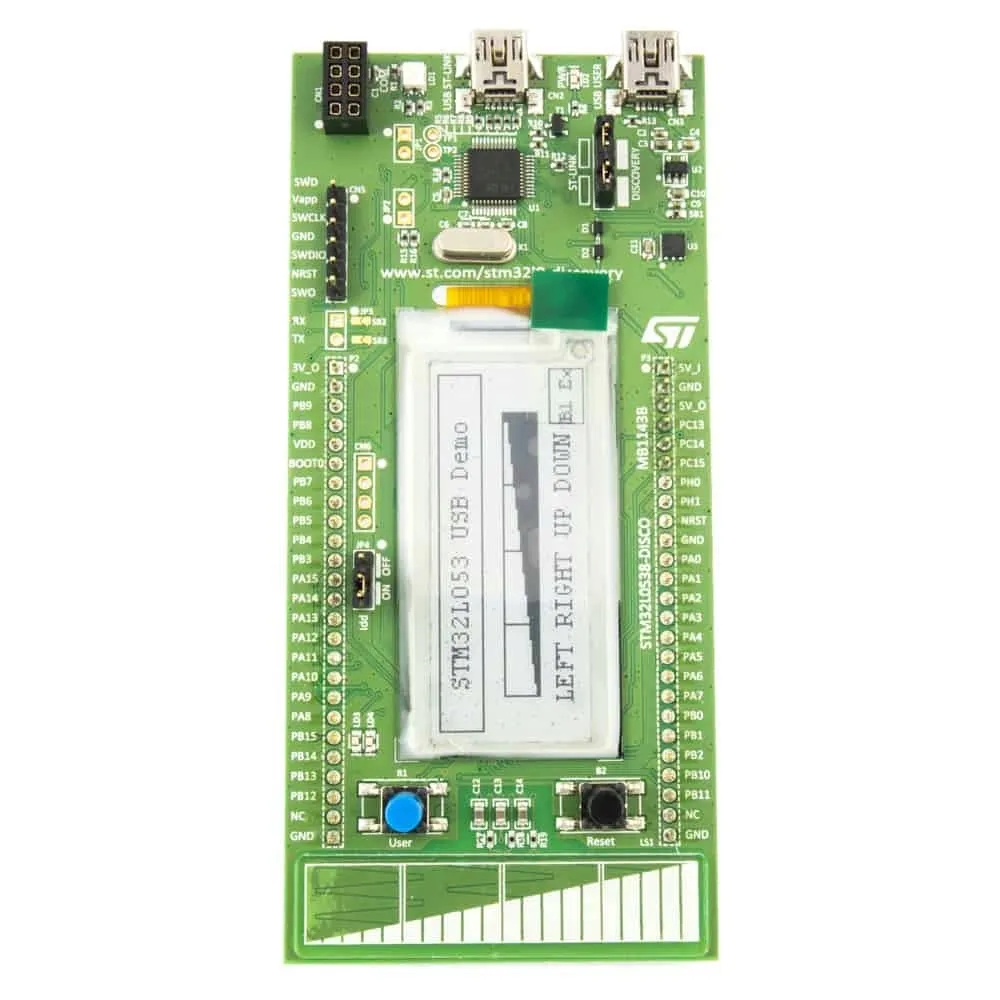

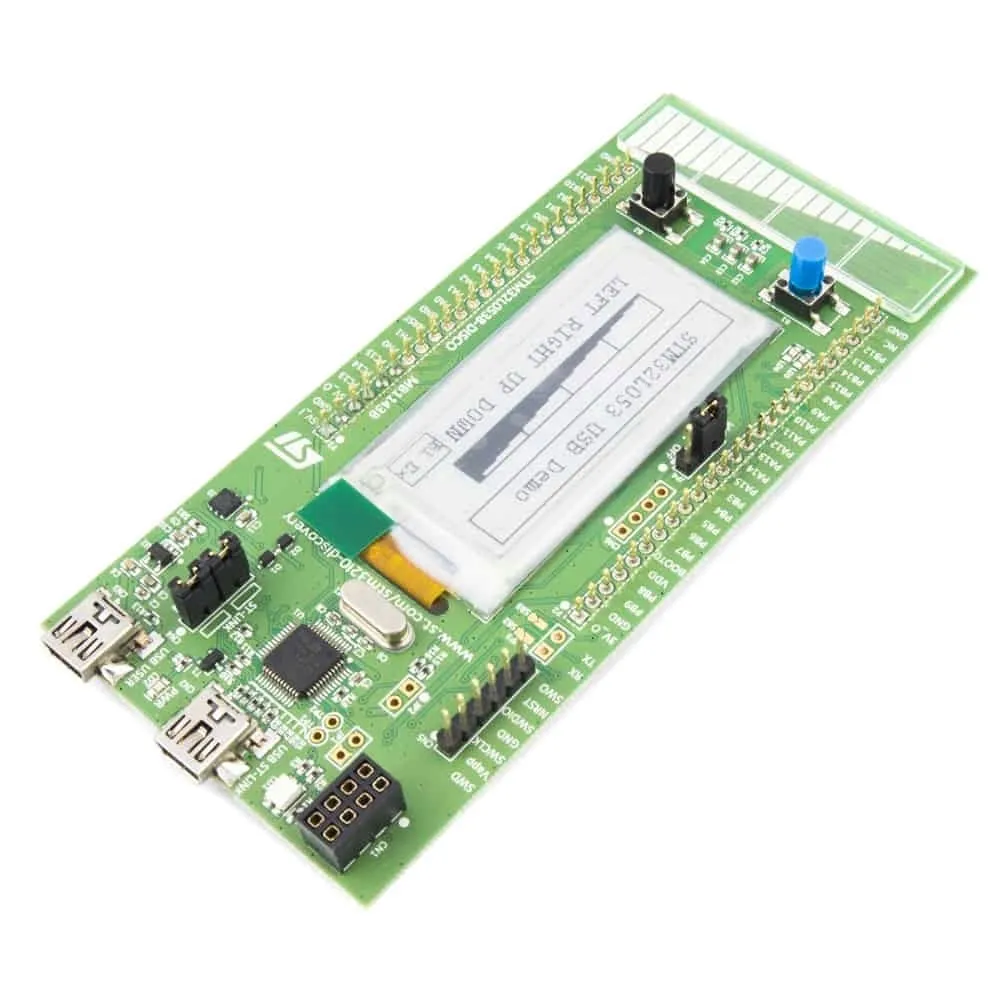

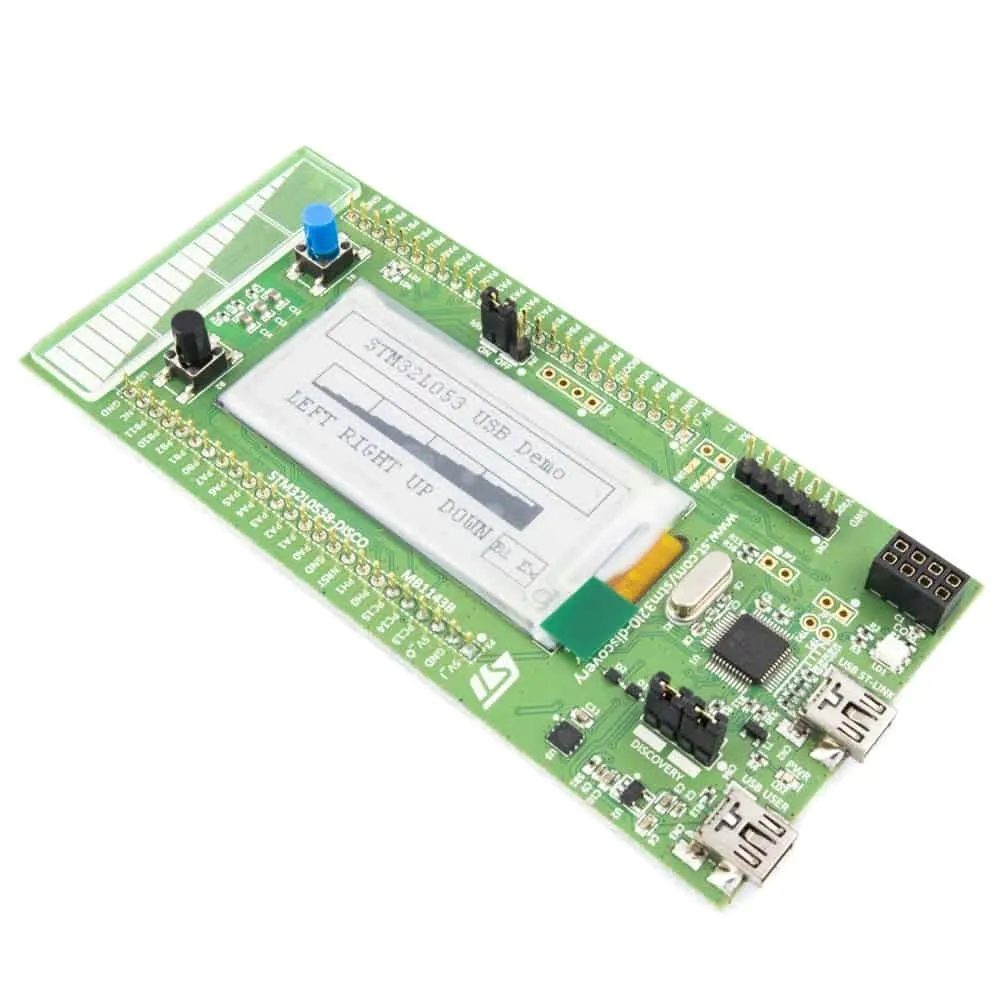

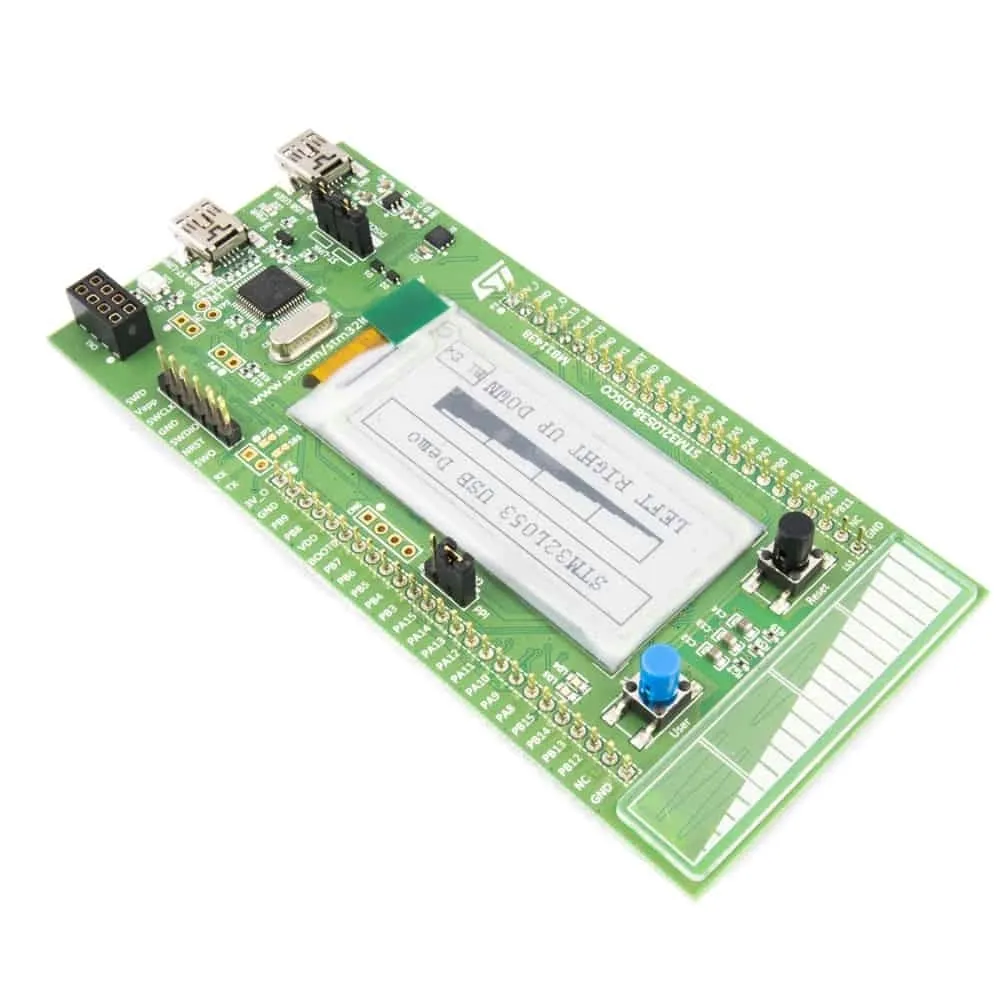

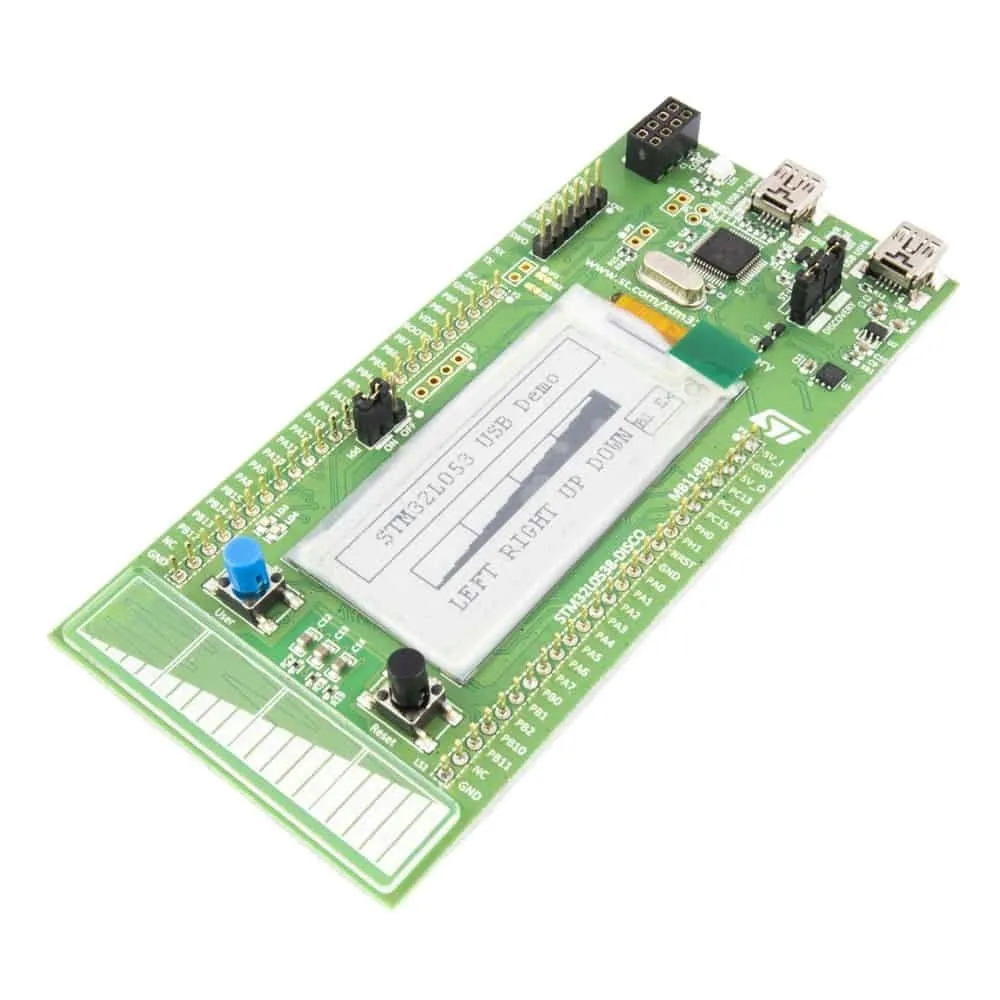

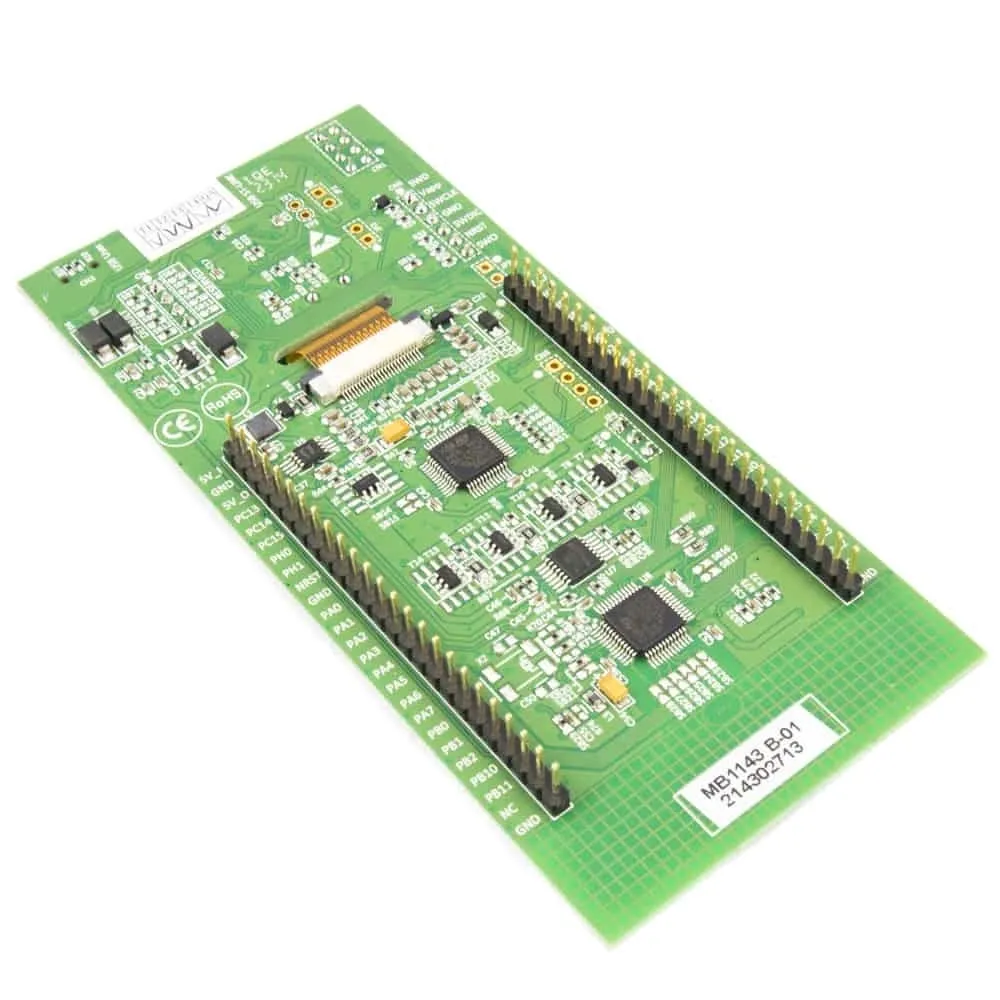

Zestaw deweloperski STM32L0538-DISCO to zestaw uruchomieniowy z mikrokotrolerem STM32L053C8T6 z serii L0. Seria ta jest nastawiona na bardzo niski pobór mocy (ultra-low power).

Płytka jest przygotowana do prototypowania energooszczędnych układów. Posiada specjalny punkt pomiarowy pobieranego prądu poprzez zworkę pomiarową IDD.

Na płytce znajduje się popularny mikrokontroler z serii STM32L0. Tym, co wyróżnia ta płytkę jest wyświetlacz. Osadzony został e-papier w rozmiarze 2,04". Wyświetlacze takie charakteryzują się zerowym poborem prądu przy statycznym obrazie.

Płytka posiada zintegrowany programator ST-Link/V2. Jest on nie tylko programatorem, bo pozwala również na debugowanie sprzętowe (praca krokowa, breakpointy).

Dodatkowo płytka posiada przyciski pojemnościowe ułożone w slider.

Zestaw posiada sporą ilość złącz goldpin, na które zostały wyprowadzone między innymi wszystkie porty I/O mikrokontrolera. Dzięki temu w łatwy sposób można podłączyć zewnętrzne układy.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Parametry

• Mikrokontroler STM32L053C8T6
• Rdzeń Arm® Cortex®-M0+, 64 kB Flash, 8 kB RAM, 2 kB EEPROM
• Częstotliwość rdzenia max: 32 MHz
• 1 x 2.0 crystall-less
• 1 x 12-bit ADC, 10 kanałów
• 1 x 12-bit DAC, 1 kanał
• 2 x komparator analogowy
• Timery 32-bit i 16-bit
• 2 x SPI, 2 x I2C, 1 x I2S, 2 x USART, 1 x LPUART
• 17 kanałów pojemnościowych
• Kontroler LCD
• Wyświetlacz e-papier 2,04"
• Pasek liniowego sensora pojemnościowego ( 4 przyciski )
• 4 diod LED
• Komunikacja USB
• Zasilanie
• 2 diody użytkownika
• Przyciski
• Użytkownika
• Reset
• Złącze USB OTG FS
• Zworka pomiaru prądu IDD
• Zasilanie
• Przez mini USB
• Zewnętrzne
• Programator ST-Link/V2-1 na płytce
• Szerokie wsparcie dla różnych IDE: STM32CubeIDE, IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
