MOC3023 optotriak transoptor DIP6 biały

Optotriak MOC3023

• Model MOC3023
• Oznaczenie MOC3023
• Typ Optotriak
• Obudowa DIP6
• Montaż THT przewlekany
• Produkcja ON Semiconductor

Parametry wejściowe (LED)

• Prąd przewodzenia: IF = 50 mA (max)
• Napięcie przewodzenia: VF ≈ 1.15–1.5 V (IF = 20 mA)
• Napięcie wsteczne: VR = 6 V (max)
• Moc strat: PD = 70 mW

Parametry wyjściowe (triak)

• Maksymalne napięcie blokowania: VDRM = 400 V
• Prąd udarowy: ITSM = 1 A (impulsowy)
• Napięcie w stanie przewodzenia: VTM ≈ 1.7–3 V
• Prąd podtrzymania: IH ≈ 100 µA

Parametry sprzężone

• Prąd wyzwalania LED (IFT): max 5 mA
• Szybkość narastania napięcia: dv/dt ≥ 100 V/µs
• Czas załączenia: ton ≈ 8–20 µs

Parametry eksploatacyjne

• Zakres temperatury pracy: -40°C do +100°C
• Temperatura przechowywania: -55°C do +150°C
• Maksymalna temperatura lutowania: 260°C (10 s)

Viso = 5000 Vrms

W naszej ofercie dostępne są również inne optotriaki oraz podstawki pod układy scalone DIP6

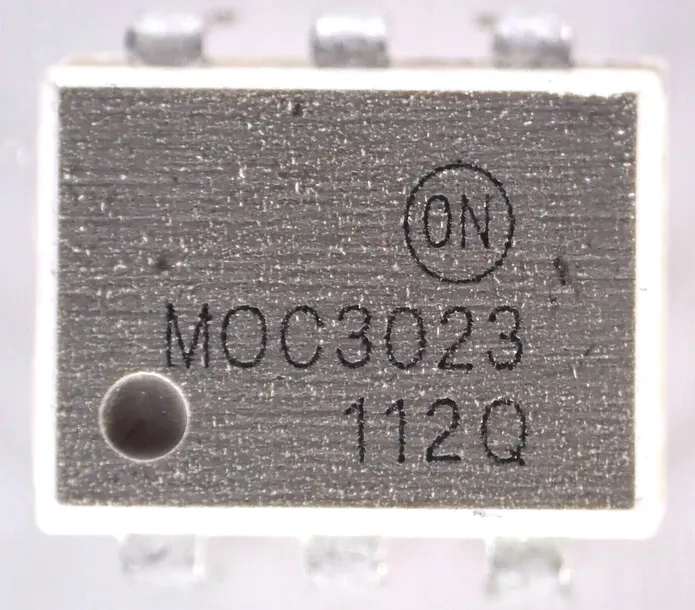

Zdjęcie realne
