Moduł STM32F103C8T6 Cortex-M3 – mała płytka do szybkich projektów embedded

STM32 minimum system z mikrokontrolerem STM32F103C8T6 to popularna płytka rozwojowa do nauki programowania ARM, budowy urządzeń sterujących i przenoszenia projektów z prostszych platform na wydajniejszy układ 32-bitowy.

Jeśli szukasz modułu do własnych projektów DIY, automatyki, czujników, komunikacji UART/I2C/SPI czy nauki środowiska STM32, to jest to praktyczny punkt startowy. ✅

Dużą zaletą jest kompaktowy rozmiar, wyprowadzone piny oraz możliwość programowania także z użyciem Arduino IDE. Trzeba jednak pamiętać o ważnym ograniczeniu: do programowania wymagany jest zewnętrzny programator USB-UART.

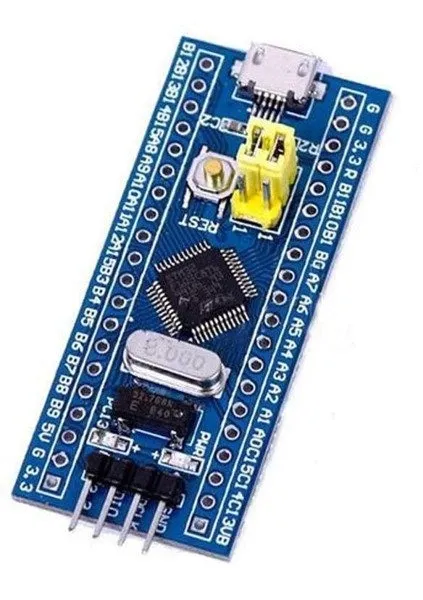

Kompaktowa płytka STM32 z wyprowadzonymi pinami do prototypowania.

Do czego przyda się w praktyce? 🔧

• do nauki programowania mikrokontrolerów ARM Cortex-M3,
• do projektów z czujnikami, przyciskami, przekaźnikami i wyświetlaczami,
• do sterowania urządzeniami w warsztacie i automatyce domowej 🏠,
• do budowy rejestratorów danych, prostych sterowników i interfejsów komunikacyjnych,
• do migracji z 8-bitowych płytek na wydajniejszy układ 32-bitowy,
• do eksperymentów w Arduino IDE lub środowiskach typowych dla STM32.

Najważniejsze cechy

• Mikrokontroler STM32F103C8T6 – popularna seria dobrze znana wśród hobbystów i elektroników,
• rdzeń ARM Cortex-M3 32-bit – większa wydajność niż w prostych płytkach 8-bitowych,
• Flash 64 kB i RAM 20 kB – zapas do bardziej rozbudowanych projektów,
• zasilanie 3,3 V – ważne przy doborze modułów i peryferiów,
• mini USB na płytce,
• niewielkie wymiary 5,3 x 2,2 cm – łatwe użycie w obudowach i małych urządzeniach,
• wyprowadzone piny ułatwiające montaż na płytce stykowej lub w projekcie docelowym.

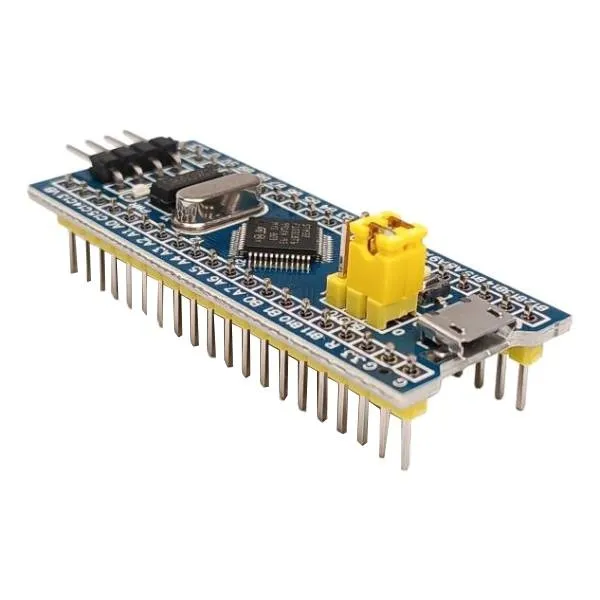

Płytka typu minimum system sprawdza się tam, gdzie liczy się mały rozmiar i dostęp do wielu pinów.

Programowanie i kompatybilność ⚙️

Moduł można wykorzystać w różnych środowiskach, także przez użytkowników, którzy znają już Arduino. To dobra opcja, gdy chcesz wejść w świat STM32 bez przechodzenia od razu na duże zestawy uruchomieniowe.

• Możliwość programowania w Arduino IDE – wygodne dla osób przechodzących z Arduino Uno,
• sprawdzi się w projektach korzystających z interfejsów typowych dla mikrokontrolerów STM32,
• dobry wybór do własnych płytek, prototypów i nauki pracy z układami 3,3 V.

Ważne 🚨: według danych produktu moduł wymaga zewnętrznego programatora USB-UART. Przed zakupem upewnij się, że masz odpowiedni interfejs do wgrywania programu i konfiguracji.

Na co zwrócić uwagę przed zakupem? ❓

• Zasilanie 3,3 V – to kluczowe przy podłączaniu czujników, konwerterów i modułów komunikacyjnych.
• Jeśli używasz akcesoriów pracujących na 5 V, sprawdź zgodność poziomów logicznych.
• To nie jest typowa płytka „plug and play” jak prostsze zestawy startowe – może wymagać większej wiedzy przy konfiguracji.
• Do uruchomienia i programowania potrzebujesz zewnętrznego programatora USB-UART.
• Mini USB na płytce nie oznacza automatycznie pełnej wygody programowania bez dodatkowego osprzętu – warto to uwzględnić przed zakupem.

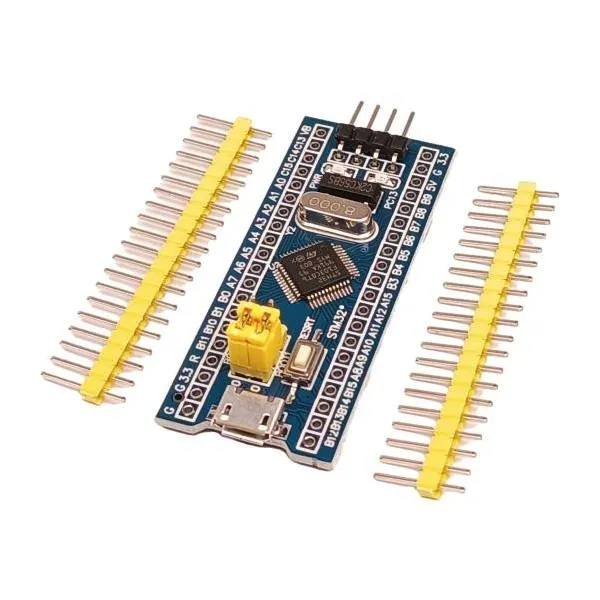

Wyprowadzone piny ułatwiają podłączanie przewodów, goldpinów i modułów peryferyjnych.

Jak używać tego modułu?

W praktyce praca z tą płytką wygląda podobnie jak z innymi modułami rozwojowymi: zasilasz układ, podłączasz interfejs do programowania, konfigurujesz środowisko i testujesz wejścia/wyjścia.

• podłącz zasilanie zgodne z wymaganiami płytki,
• przygotuj zewnętrzny programator USB-UART,
• skonfiguruj środowisko programistyczne,
• sprawdź mapowanie pinów przed podłączeniem peryferiów,
• zacznij od prostego programu testowego, np. migania diodą lub odczytu przycisku. 💡

Typowe błędy użytkowników

• podanie niewłaściwego napięcia na piny,
• podłączanie modułów 5 V bez sprawdzenia zgodności,
• zakup płytki bez uwzględnienia potrzeby użycia programatora USB-UART,
• zakładanie, że konfiguracja będzie identyczna jak w klasycznym Arduino Uno.

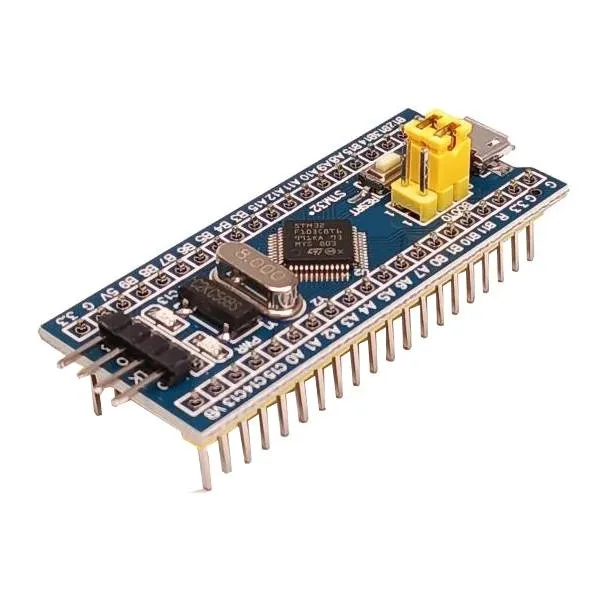

Dobry wybór do własnych układów sterowania, testów i nauki pracy z ARM.

Dla kogo ten moduł będzie dobrym wyborem?

• dla osób, które znają już podstawy elektroniki i chcą wejść w świat STM32,
• dla hobbystów budujących własne urządzenia DIY 🛠️,
• dla użytkowników Arduino, którzy potrzebują większej wydajności i pamięci,
• dla studentów i elektroników tworzących nieduże układy sterujące,
• dla osób, które chcą mieć małą płytkę do zabudowy w urządzeniu docelowym.

Specyfikacja techniczna 📏

Mikrokontroler

STM32F103C8T6

Rdzeń

ARM Cortex-M3 32-bit

Częstotliwość

70 MHz

Pamięć Flash

64 kB

Pamięć RAM

20 kB

Zasilanie

3,3 V

Wymiary

5,3 x 2,2 cm

Dodatkowe informacje

Reset (POR/PDR), on-board Mini USB interface

Na płytce znajduje się złącze Mini USB oraz elementy niezbędne do podstawowej pracy modułu.

FAQ

Czy ten moduł działa jak Arduino Uno?

Nie dokładnie. To płytka oparta o mikrokontroler STM32 i architekturę ARM Cortex-M3. Można ją programować w Arduino IDE, ale konfiguracja i sposób pracy mogą się różnić.

Czy nadaje się do nauki?

Tak, szczególnie dla osób, które chcą zacząć pracę z STM32 i mają już podstawy elektroniki oraz podłączania modułów.

Czy potrzebuję dodatkowego programatora?

Tak. Zgodnie z informacją produktu wymagany jest zewnętrzny programator USB-UART.

Czy można zasilać go napięciem 5 V?

W danych technicznych podano zasilanie 3,3 V. Przed podłączeniem zasilania lub sygnałów 5 V sprawdź zgodność, aby nie uszkodzić układu. 🚨

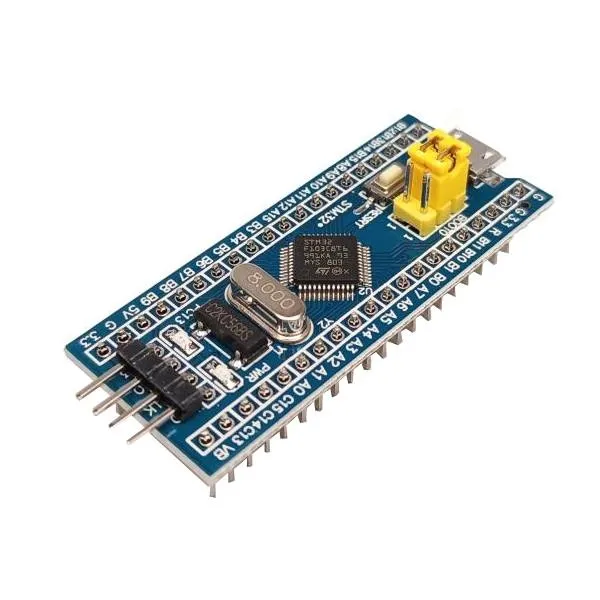

Mały format płytki ułatwia montaż w ciasnych projektach i obudowach.

Podsumowanie

STM32F103C8T6 minimum system to praktyczna płytka do projektów embedded, nauki mikrokontrolerów ARM i budowy własnych sterowników. Oferuje więcej możliwości niż proste platformy 8-bitowe, a przy tym pozostaje mała i wygodna w prototypowaniu.

Najważniejsze przed zakupem: zasilanie 3,3 V oraz konieczność użycia zewnętrznego programatora USB-UART. Jeśli to uwzględnisz, będzie to bardzo użyteczny moduł do warsztatu elektronika. ✅

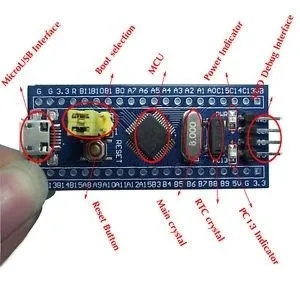

Front płytki z mikrokontrolerem STM32F103C8T6 i opisem wyprowadzeń.

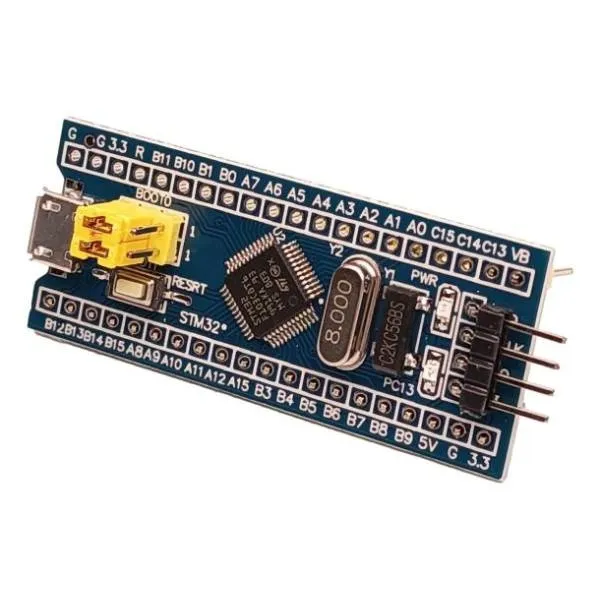

Zbliżenie na złącze Mini USB i elementy płytki pomocne przy uruchamianiu modułu.

Moduł ARM STM32F103C8T6. Układ znacznie lepszy od Arduino Uno, posiada 32 bitowy procesor, 10x więcej pamięci i 2x więcej pamięci flash. Można programować w Arduino IDE.
