Moduł Audio I2S dla Raspberry Pi Pico - Dekoder Stereo PCM5101A + Głośniki

Moduł Audio I2S dla Raspberry Pi Pico - Dekoder Stereo PCM5101A + Głośnik

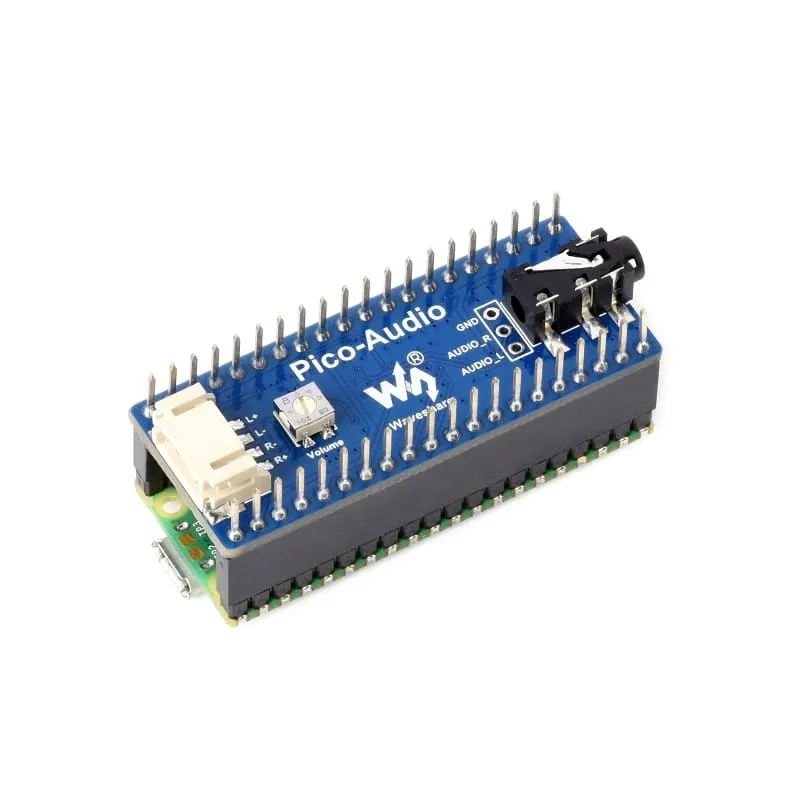

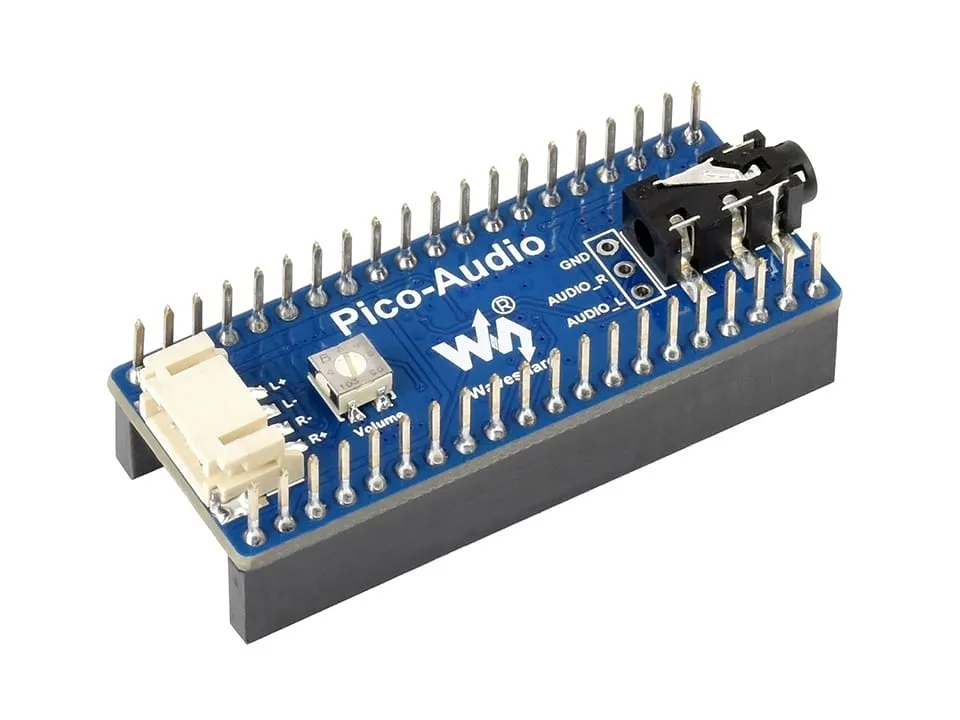

Pico-Audio to zaawansowany moduł rozszerzeń audio zaprojektowany specjalnie dla Raspberry Pi Pico. Wyposażony w energooszczędny dekoder stereo PCM5101A, wykorzystuje magistralę I2S do transmisji sygnału cyfrowego, co zapewnia wysoką jakość dźwięku przy minimalnych zakłóceniach.

Najważniejsze cechy

• Standardowe złącze kompatybilne z serią Raspberry Pi Pico
• Wbudowane gniazdo Jack 3.5mm do słuchawek

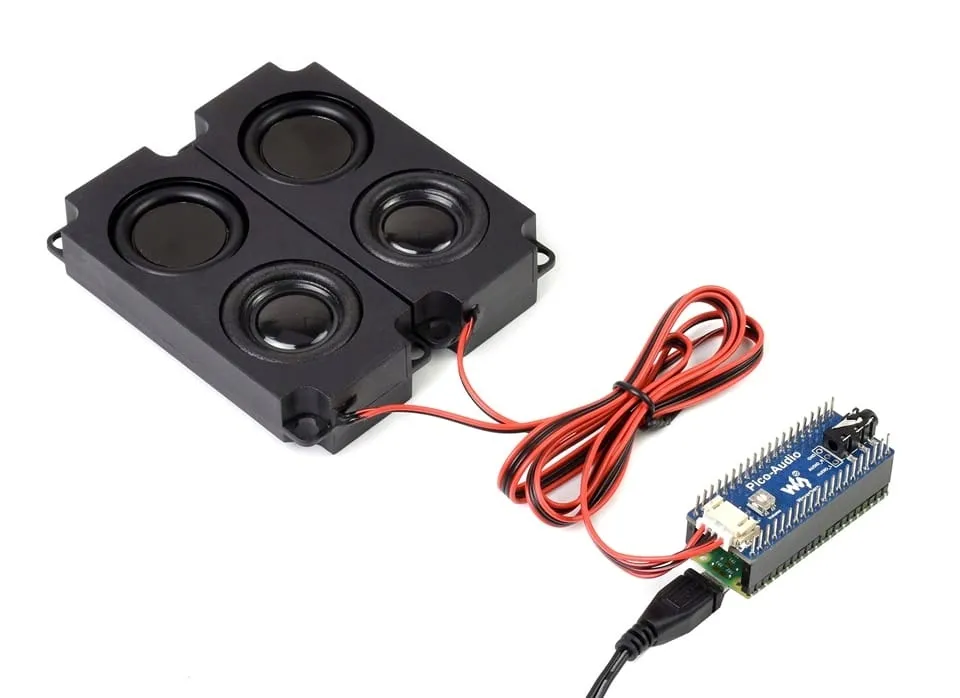

• Dwukanałowe wyjście głośnikowe
• Obsługa częstotliwości próbkowania: 8 ~ 384000 Hz
• Wysokiej jakości dźwięk stereo
• 3-przewodowa magistrala I2S redukująca zakłócenia EMI
• Wsparcie programistyczne i przykładowe kody

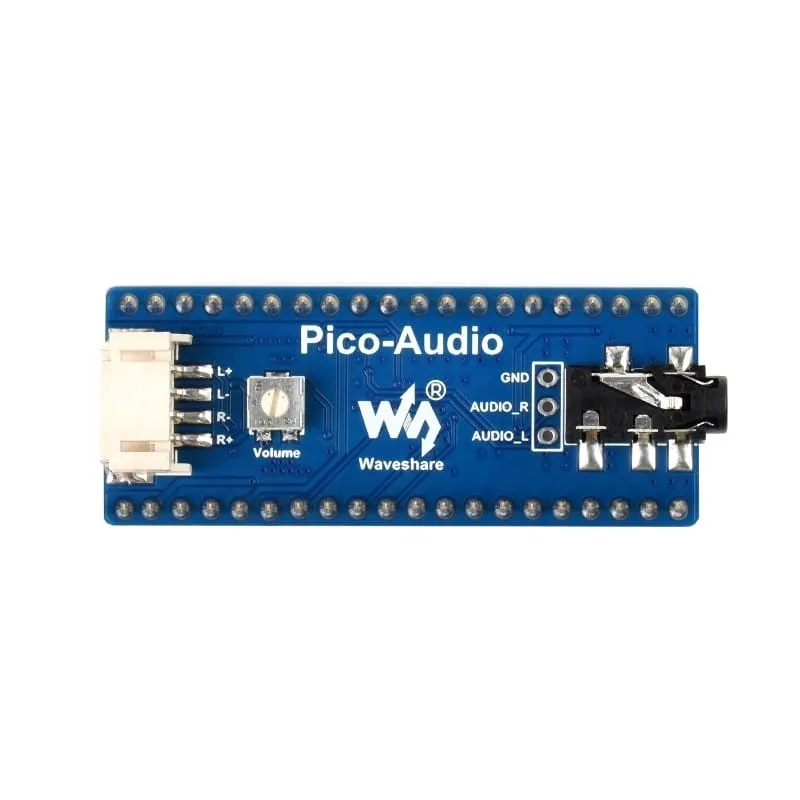

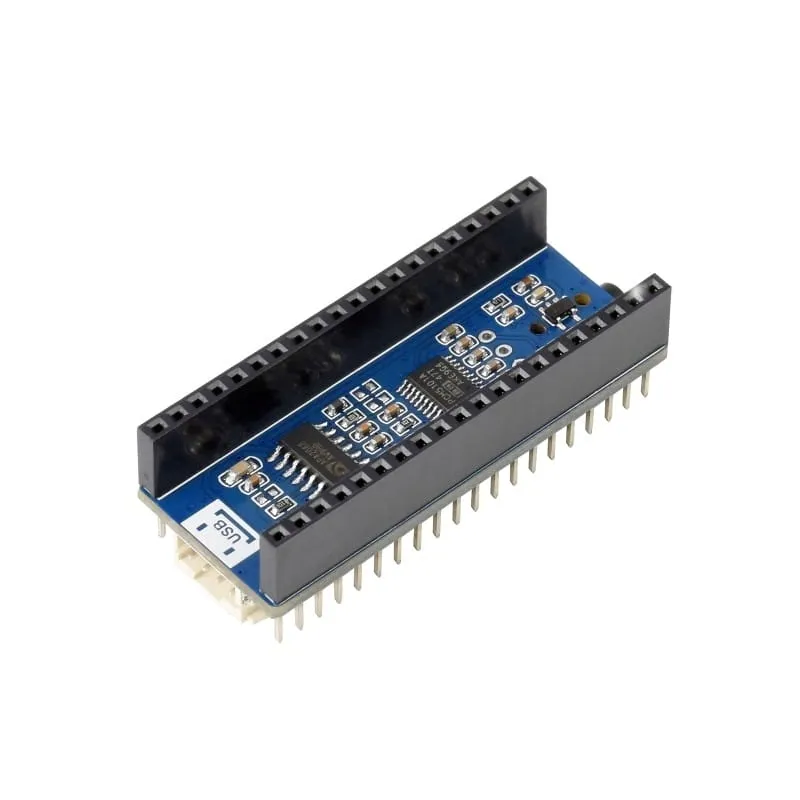

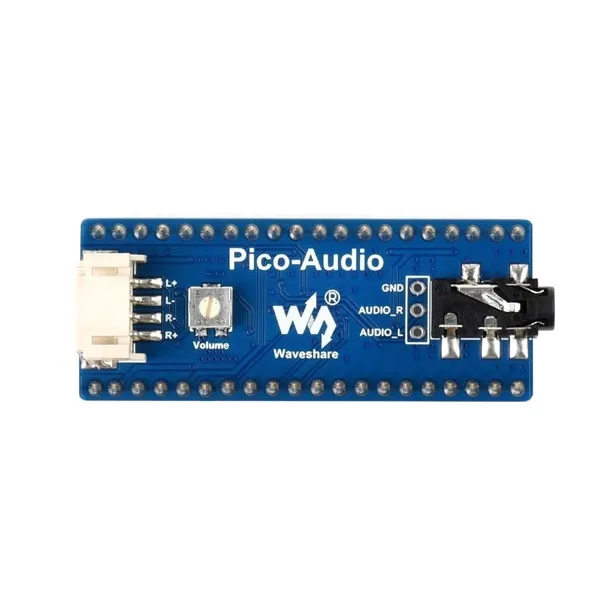

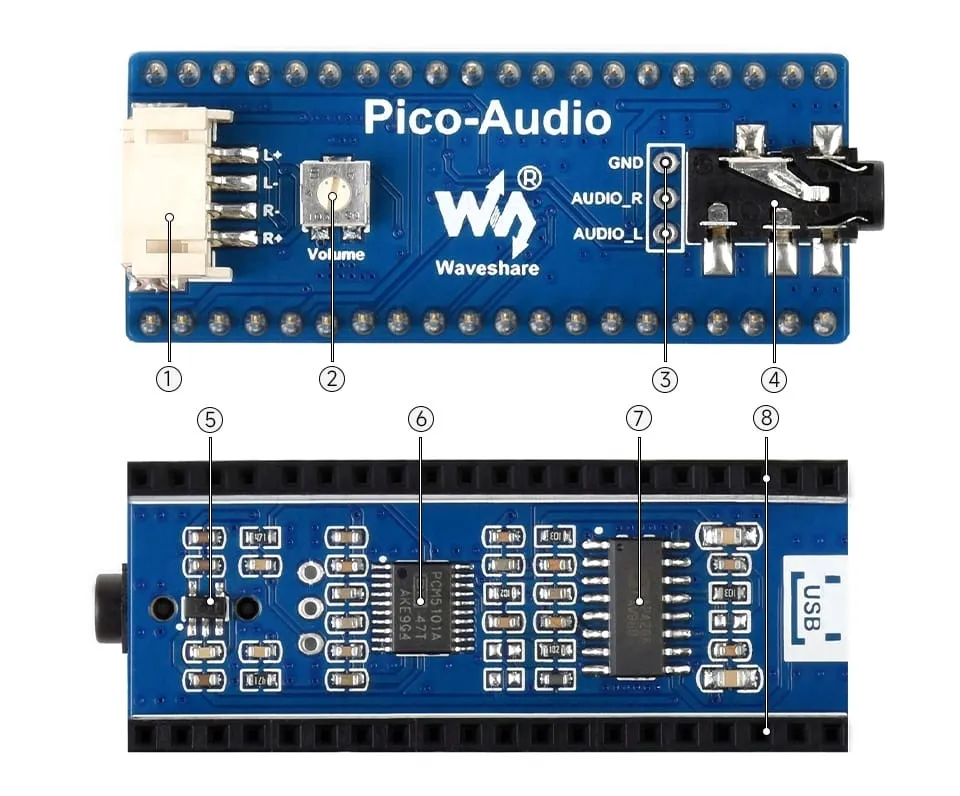

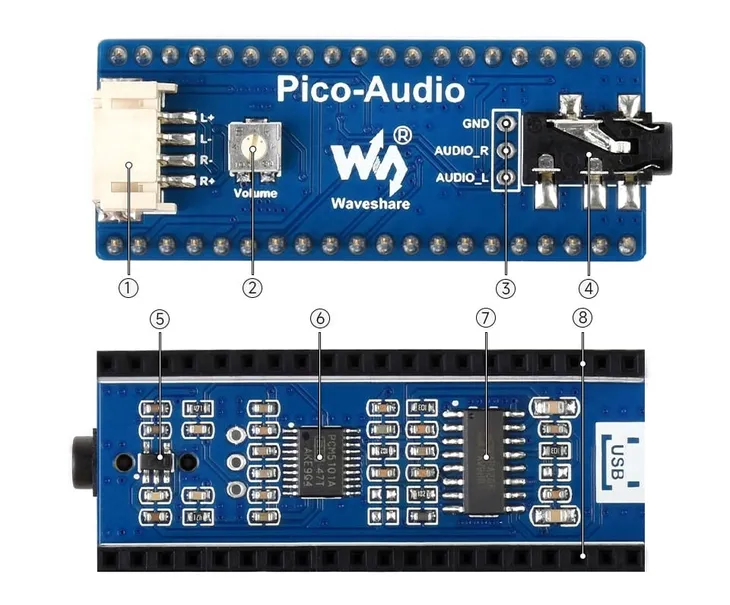

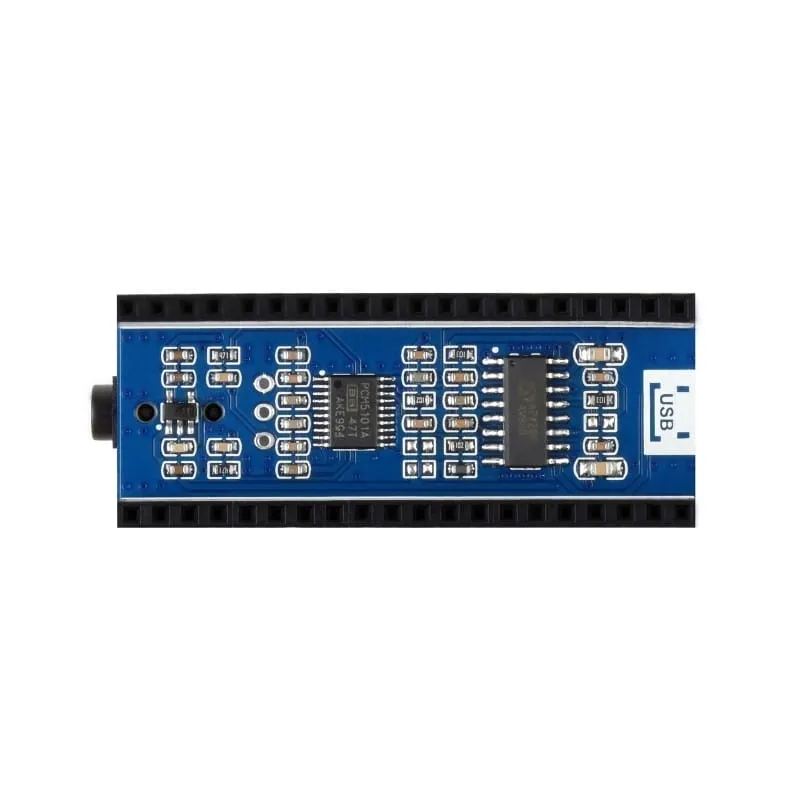

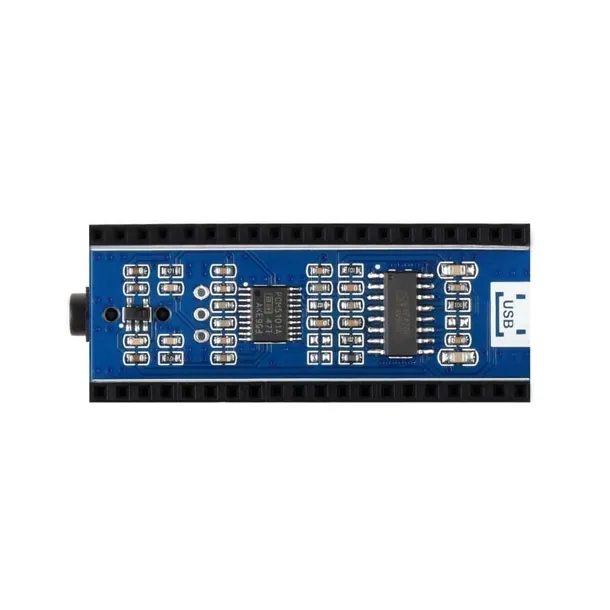

Opis elementów płytki

1. Złącze głośnikowe: 2 kanały, 4-przewodowe
2. Potencjometr SMD: Regulacja głośności wyjścia głośnikowego
3. Punkty testowe: Wyjścia dekodera audio
4. Gniazdo Jack 3.5mm: Wyjście słuchawkowe
5. RT9193-33: Stabilizator liniowy 3.3V
6. PCM5101A: Dekoder audio, magistrala I2S (3-wire)
7. APA2068: Wzmacniacz mocy audio

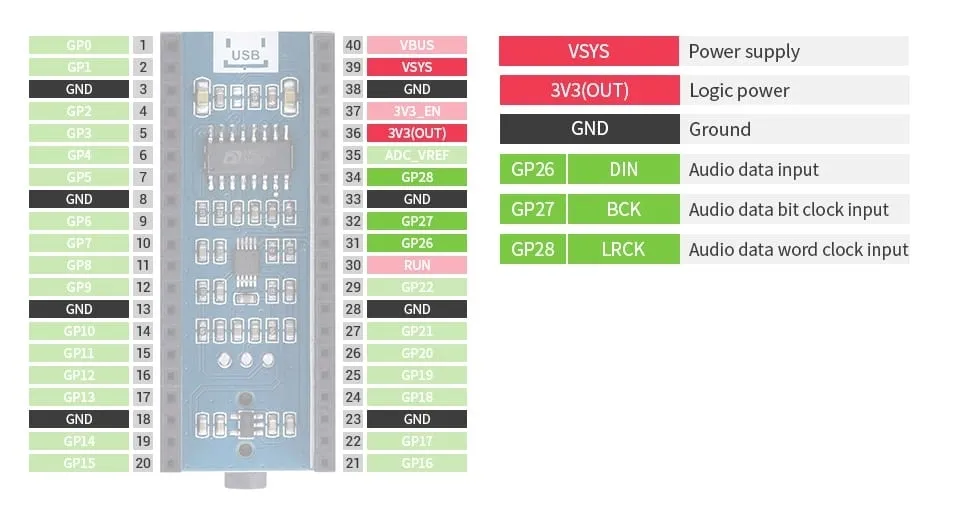

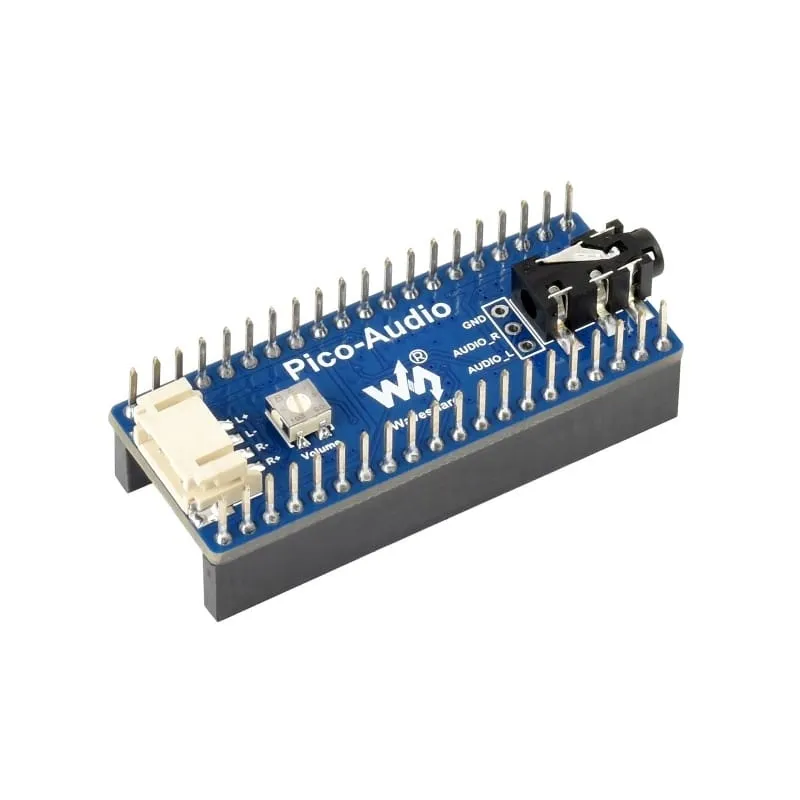

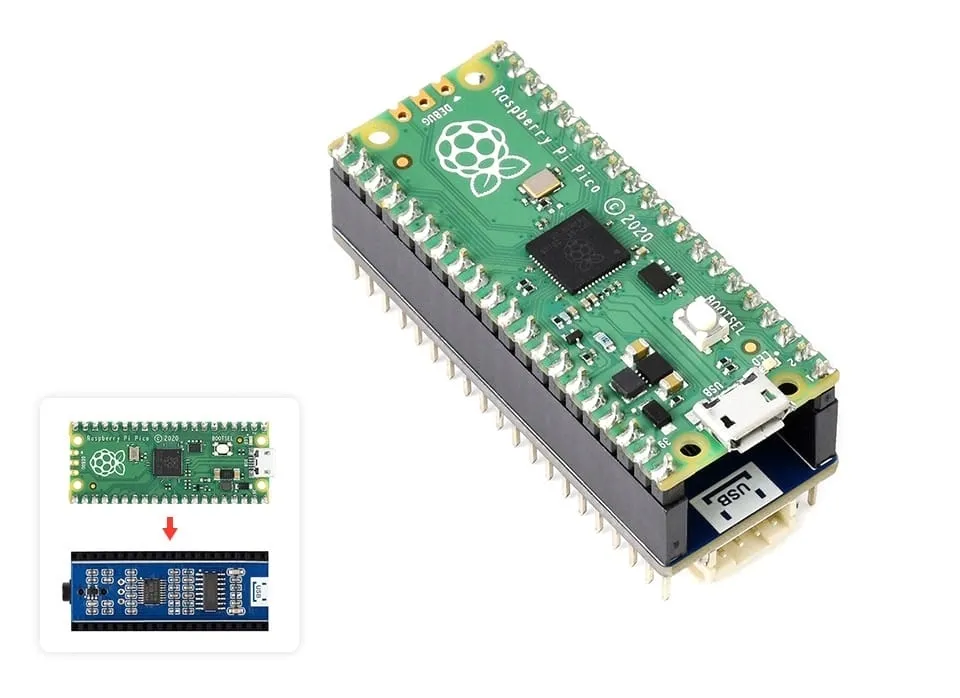

8. Złącze Raspberry Pi Pico: Konstrukcja przelotowa

Specyfikacja techniczna

• Napięcie pracy: 5V
• Poziom logiczny: 3.3V
• Dekoder audio: PCM5101A
• Magistrala audio: I2S
• DAC SNR: 106 dB
• Moc wyjściowa głośników: 2.6W na kanał (4Ω BTL)
• Obsługa próbkowania: 8~384000 Hz

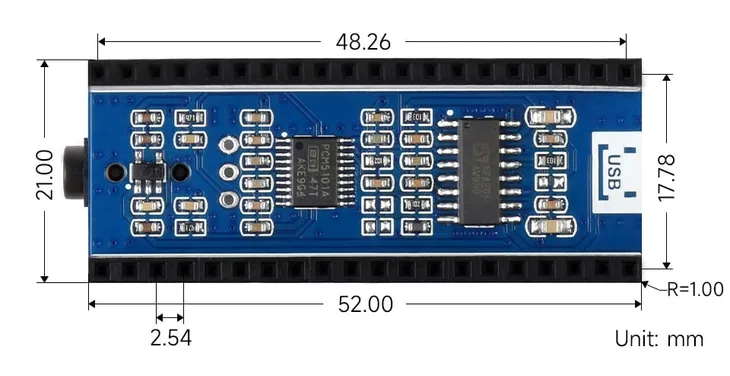

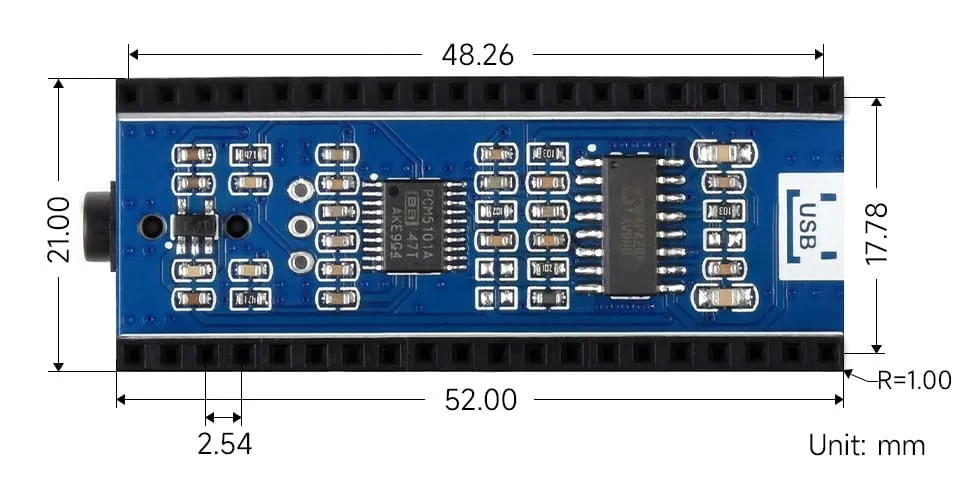

Wymiary i układ

Zawartość zestawu

1. Pico-Audio x1
2. Głośnik 8Ω 5W x1

Uwaga: Zestaw nie zawiera modułu Raspberry Pi Pico.
