MODUŁ SIM 800 GPRS, GSM, BLUETOOTH + ANTENA

Numer katalogowy: 31-541

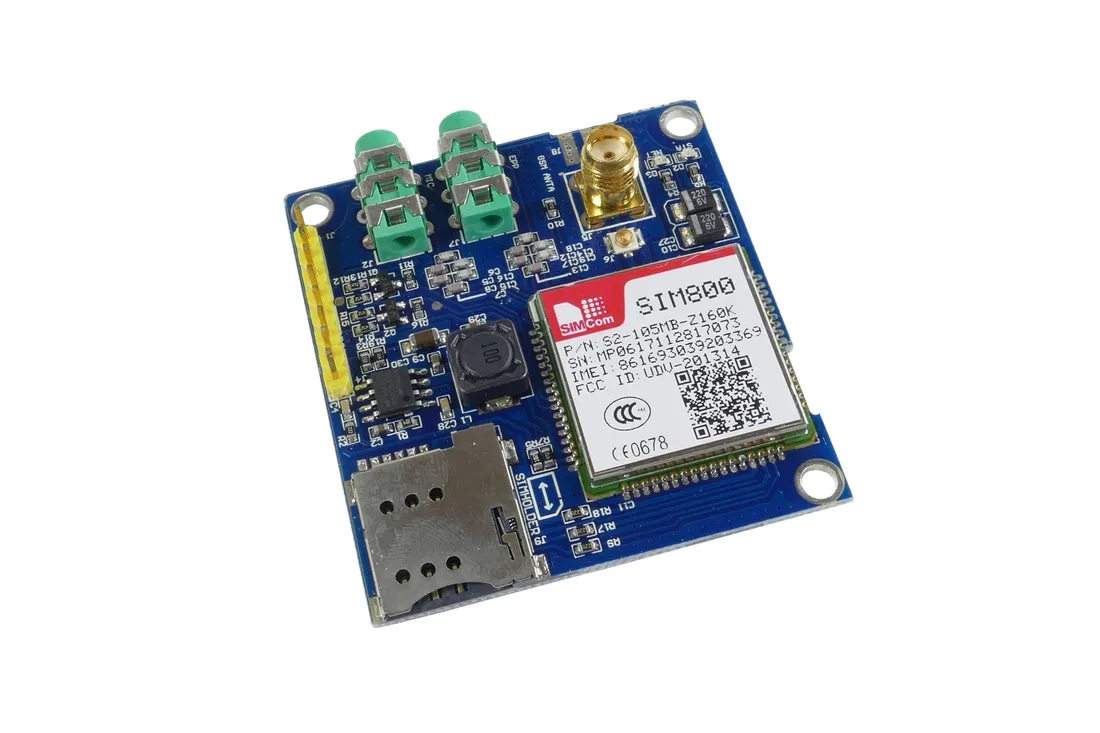

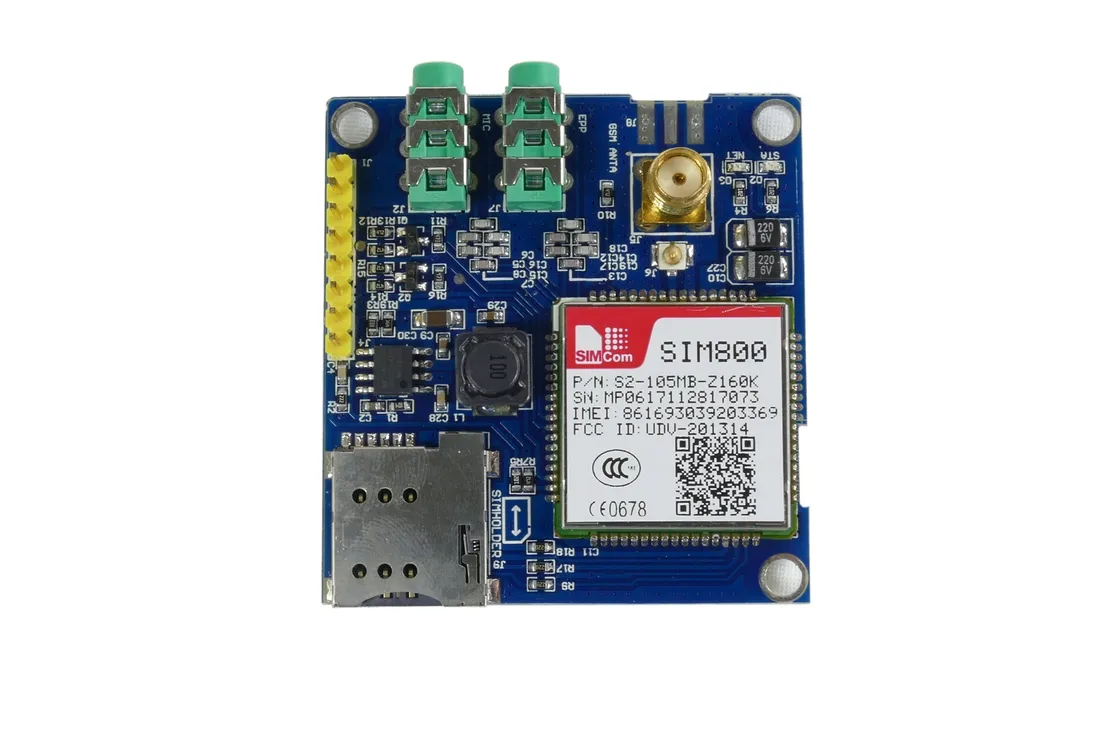

Moduł komunikacyjny oparty na układzie SIM 800, służący do nawiązywania komunikacji w standardzie GSM/GPRS. Na module znajdują się gniazda Jack 3.5 służące do podłączenia słuchawek oraz mikrofonu. Moduł posiada gniazdo antenowe SMA lub IPEX służące do podłączenia zewnętrznej anteny GSM. Kartę SIM umieszcza się w gnieździe znajdującym się również na module. Moduł posiada również funkcje Bluetooth działająca w standardzie 3.0. Moduł posiada podstawowe wyprowadzenia niezbędne do konfiguracji układu SIM 800 za pomocą komend AT, przesyłu danych oraz do zasilania modułu.

Komunikacja z modułem odbywa się przez port UART który może pracować w standardzie TTL (5V). Za pomocą portu UART wysyła się komendy AT służące do konfiguracji układu SIM 800 oraz do wydawania poleceń. Port UART również służy do przesyłu danych GPRS, Bluetooth itp.

Zasilanie układu jest w zakresie napięć 5 - 18 VDC, prąd 2A.

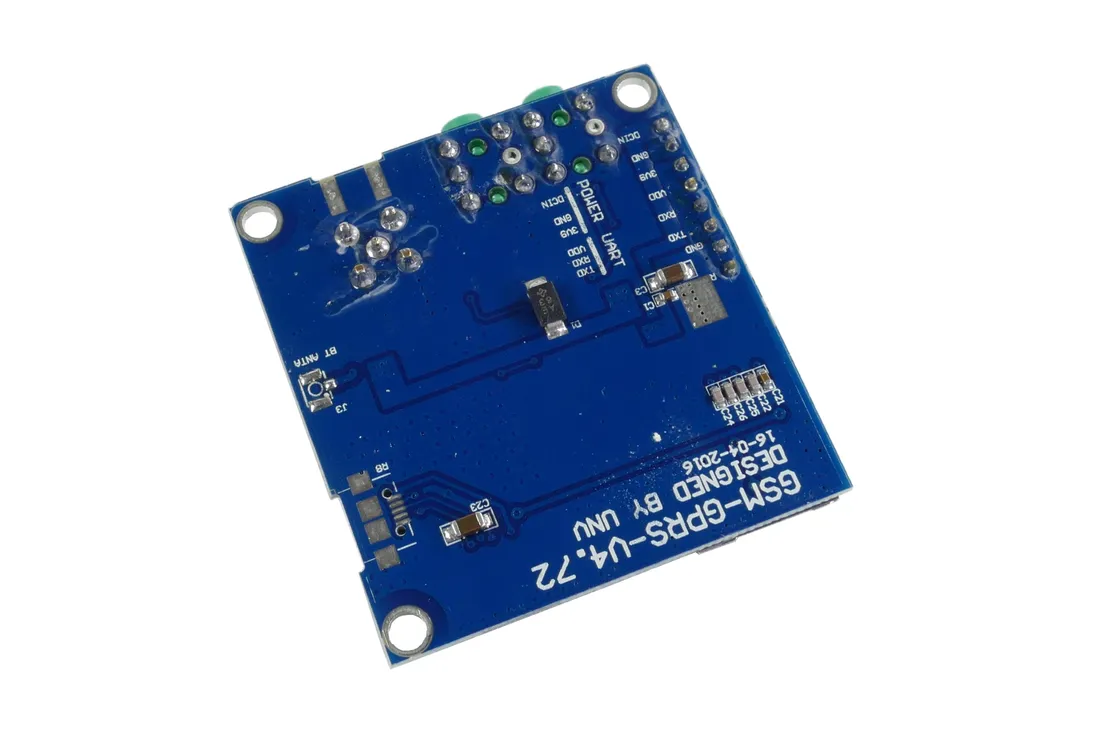

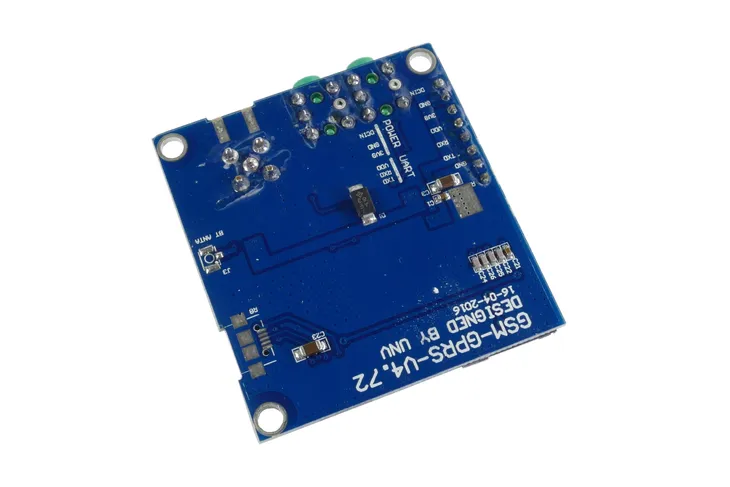

Opis wyprowadzeń:

- DCIN - zasilanie 5 - 18VDC

- GND masa

- 3V9 - zasilanie z zakresu 3.5 - 4,2V - może zostać wykorzystane do podłączenia akumulatora litowego

- VDD - pin służący do konfiguracji wysokiego poziomu sygnału magistrali UART. Jeżeli np. moduł sterowny będzie z procesora ATmega32 którego port UART pracuje w

standardzie TTL (5V) to na ten pin podłączamy napięcie 5V.

- RXD, TXD - magistrala UART.

Dane techniczne:

- umożliwia komunikacje w pasmie GSM/GPRS 850MHz, 900MHz, 1800MHz, 1900MHz

- umożliwia transmisje Bluetooth

- napięcie zasilania 5 - 18V

- pobór prądu 2A

- protokół komunikacyjny UART standard 5V, 3.3V, 3V (ustalane pinem VDD)

- wymiar modułu 51 x 48 mm

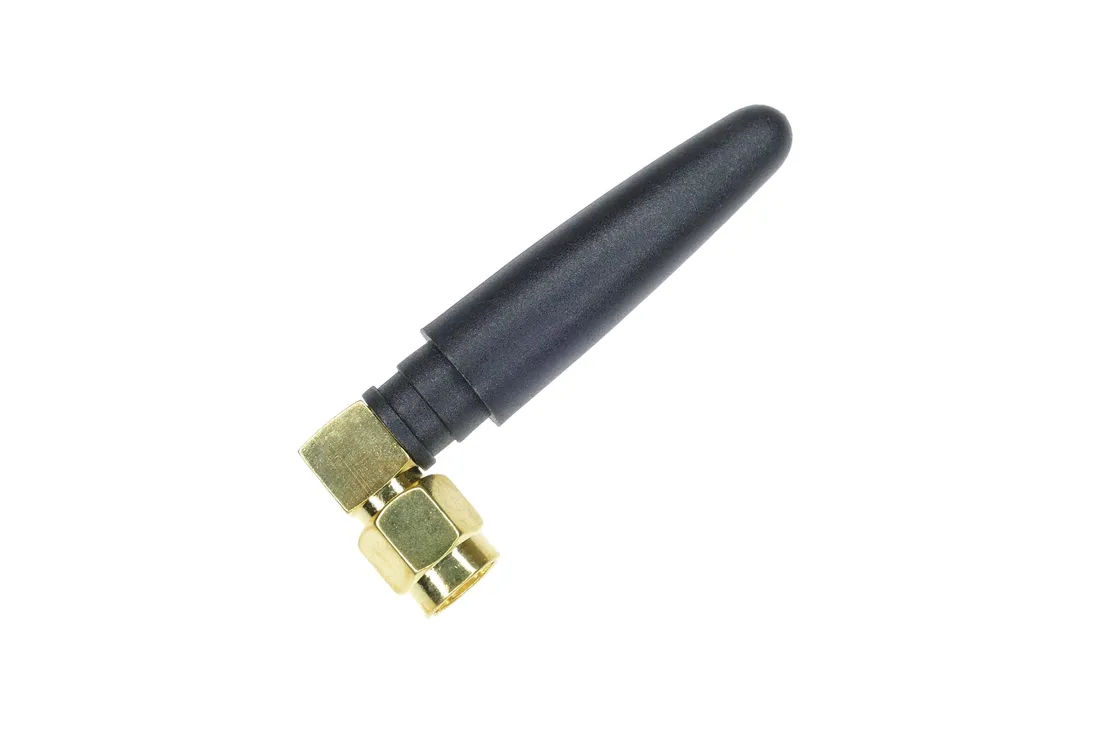

- gniazda do anten GSM, typ SMA lub IPEX, Bluetooth - pole lutownicze

Nota układu SIM 800
