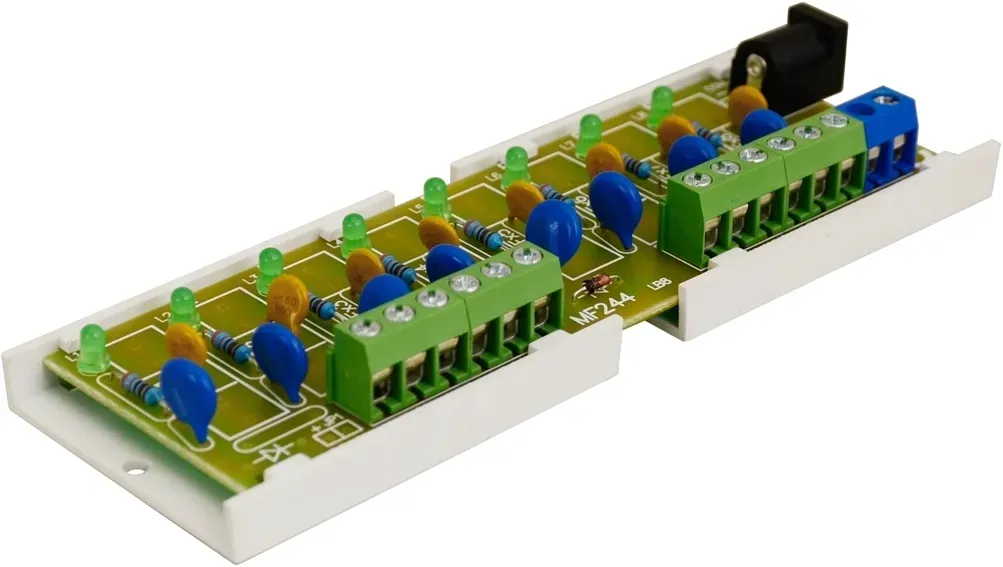

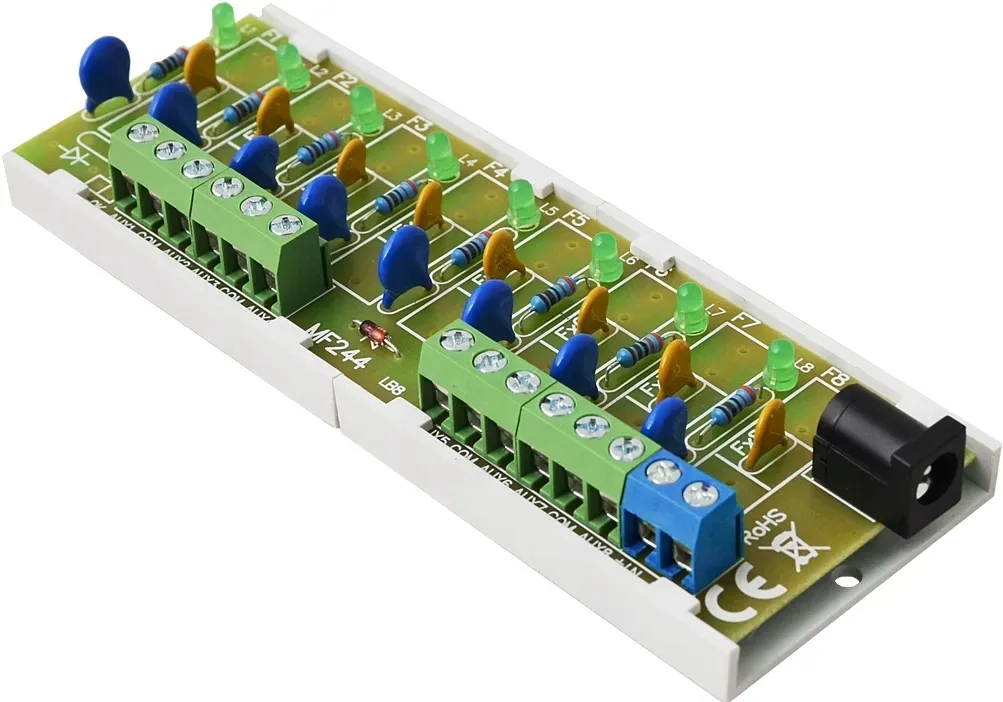

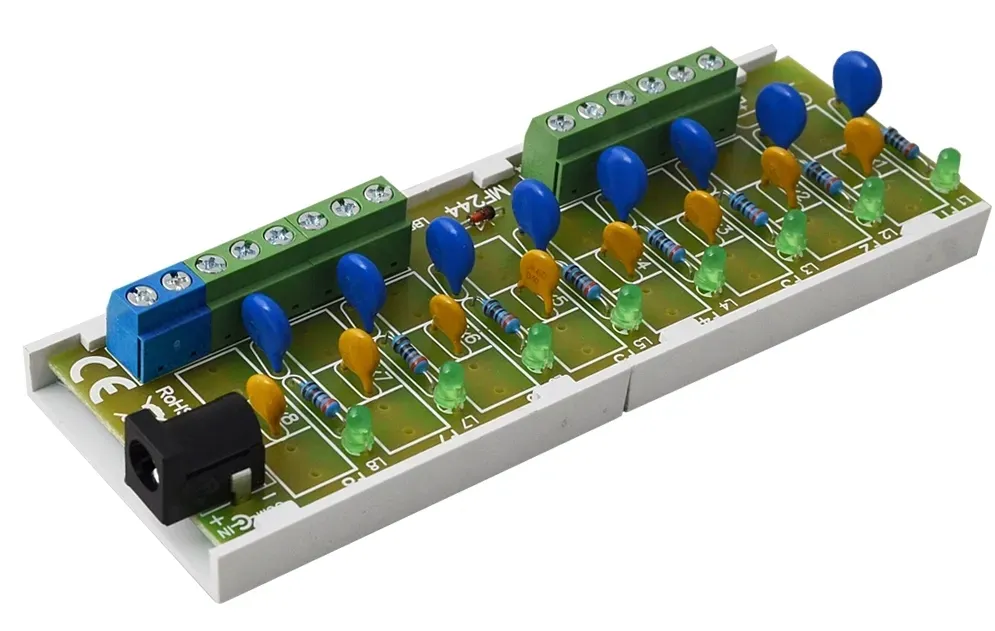

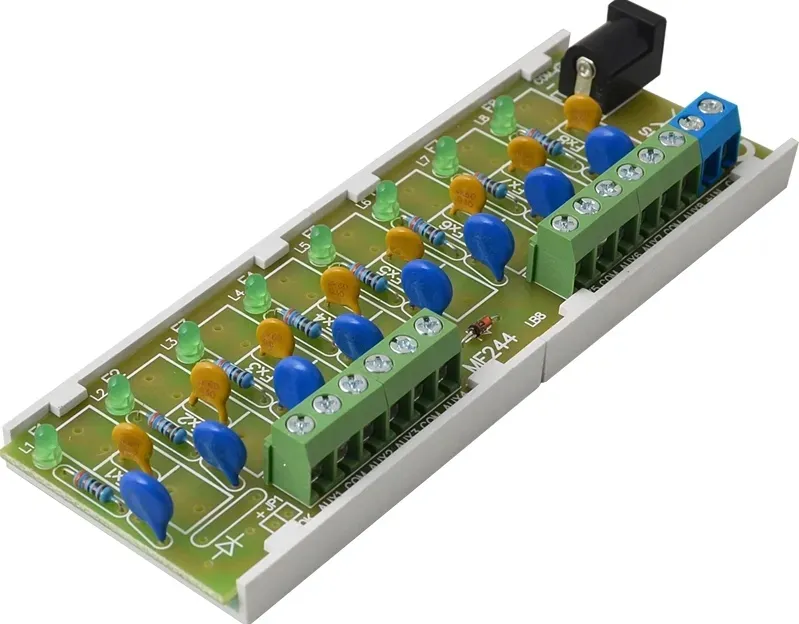

Moduł bezpiecznikowy PULSAR AWZ577

Moduł bezpiecznikowy

LB8/0,3A/PTC

Pulsar AWZ577

◆ Łączówka zasilania

Moduł bezpiecznikowy przeznaczony jest do rozdziału zasilania w systemach alarmowych niskonapięciowych (dystrybucja zasilania) wymagających napięcia z zakresu: 10V÷ 30V DC.

Posiada:

✅ 2 wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1

✅ 8 niezależnie zabezpieczonych bezpiecznikami polimerowymi PTC 0,3A wyjść zasilania AUX1÷AUX8.

Zadziałanie bezpiecznika PTC sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd.

Dodatkowo każde z wyjść zabezpieczone jest warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania.

◆ Dane techniczne AWZ-577

• Napięcie zasilania: 10V ÷ 30V DC
• Napięcie wyjściowe: UAUX = UIN (zgodne z napięciem zasilania)
• Pobór prądu: 9 mA÷ 60 mA @ UIN = 10V ÷ 30V DC
• Ilość wejść zasilania: 2: gniazdo DC 5,5/2,1 lub złącze śrubowe
• Ilość wyjść zasilania: 8 (zaciski AUX)
• Zabezpieczenia przeciwzwarciowe SCP: 8 x 0,3A PTC
• Zabezpieczenia przeciążeniowe OLP: 8 x 0,3A PTC
• Zabezpieczenia przepięciowe: warystory
• Sygnalizacja optyczna: Diody LED zielone L1 ÷ L8 - stan wyjść AUX1÷AUX8
• Bezpieczniki F1 ÷ F8: 8 x 0,3A PTC
• Warunki pracy: II klasa środowiskowa, -10°C ÷50°C

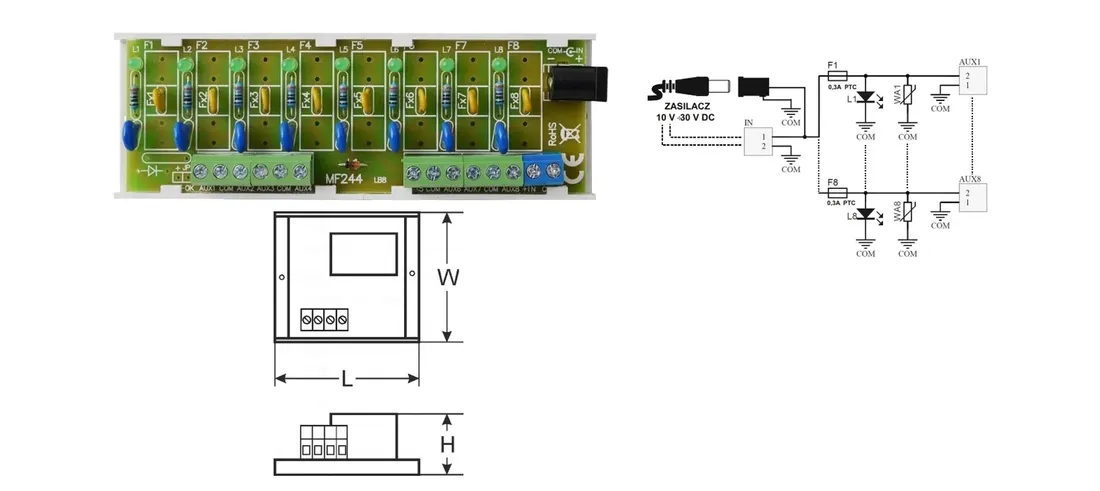

• Wymiary: L=124, W=43, H=21 (+/-2mm)
• Mocowanie: Listwa montażowa z taśmą przylepną lub wkręty montażowe x2 (otwory Ć 3mm)
• Złącza wyjścia zasilania: złącza śrubowe Ф0,41÷1,63 (AWG 26-14)
• Złącza wejścia zasilania: gniazdo DC 5,5/2,1 lub złącze śrubowe Ф0,41÷1,63 (AWG 26-14)
• Waga netto/brutto: 0,05kg / 0,07kg
• Deklaracje, gwarancja: CE, 2 lata od daty produkcji

Kod producenta: AWZ-577
