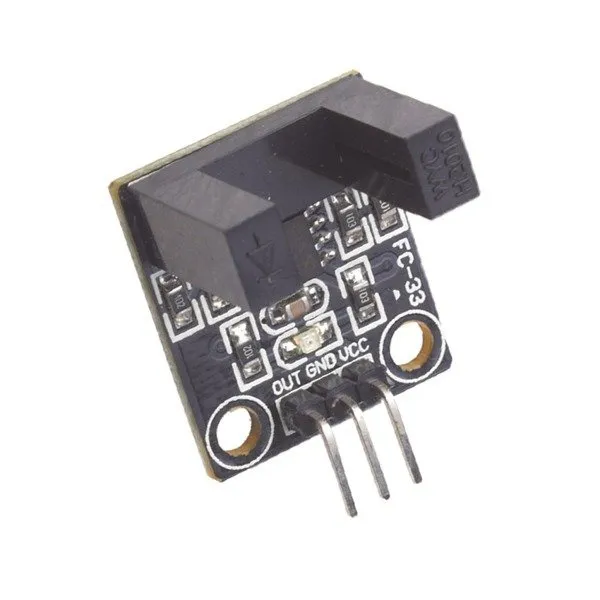

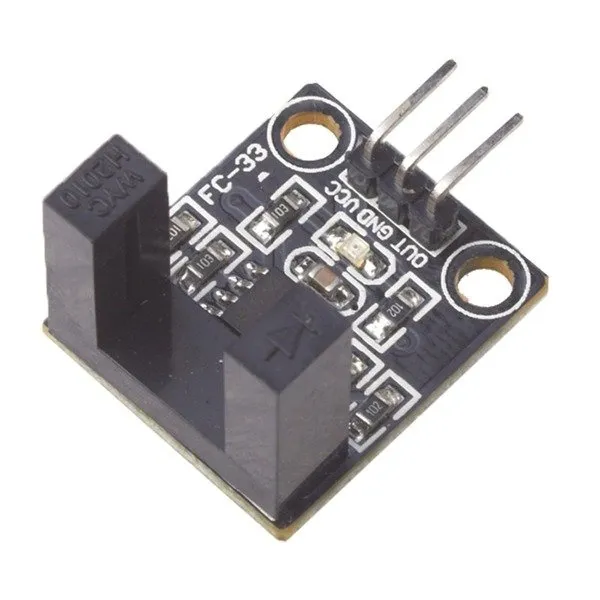

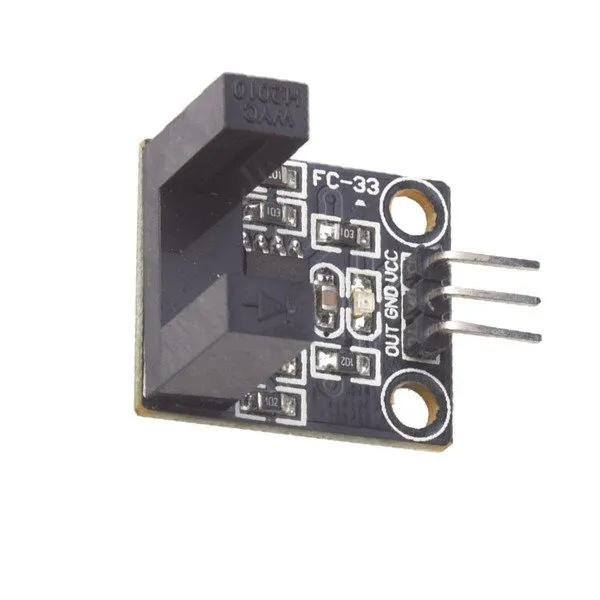

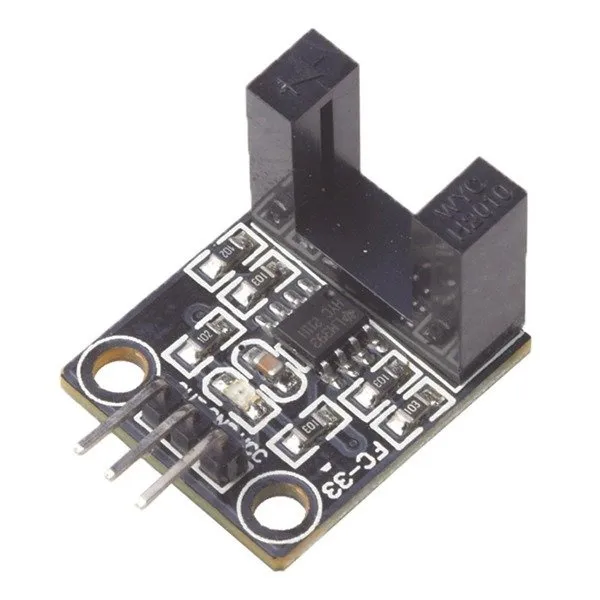

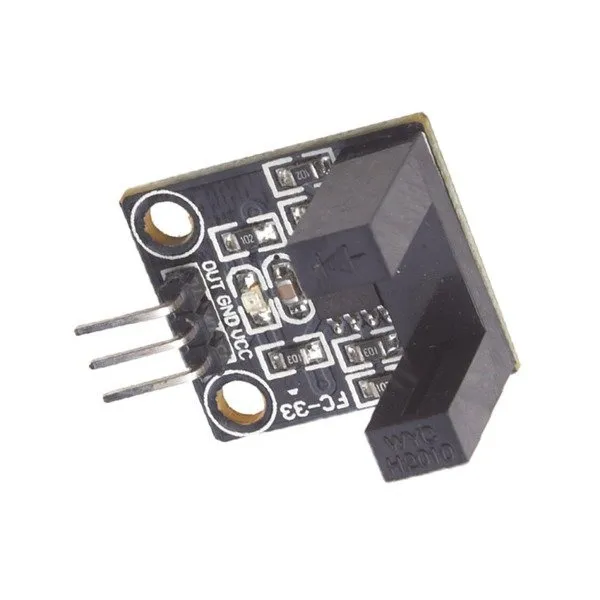

Moduł czujnik szczelinowy, enkoder, transoptor 10mm detektor - komparator L

Moduł czujnik szczelinowy 10 mm – do enkodera, liczenia impulsów i wykrywania obrotów

Ten moduł z transoptorem szczelinowym to prosty sposób na wykrywanie przejścia elementu przez szczelinę i zamianę tego zdarzenia na cyfrowy sygnał 0/1. W praktyce najczęściej używa się go z tarczą enkodera do pomiaru prędkości obrotowej silnika, zliczania impulsów, wykrywania pozycji lub przejścia znacznika.

Jeśli szukasz czujnika do Arduino, ESP, STM32 lub innego mikrokontrolera i zależy Ci na prostym odczycie stanu logicznego, ten moduł będzie wygodnym rozwiązaniem. ✅

Czujnik szczelinowy 10 mm sprawdza się tam, gdzie liczy się prosty odczyt impulsów.

Do czego można go użyć?

• ⚙️ pomiar prędkości obrotowej silników
• 🔧 budowa prostego enkodera z tarczą szczelinową
• 📏 zliczanie impulsów i obrotów
• 💡 wykrywanie przejścia znacznika, płytki lub przesłony
• 🛠️ projekty robotyczne, edukacyjne i warsztatowe
• 🏠 automatyka DIY i proste układy detekcji położenia

Jak działa ten czujnik?

W szczelinie czujnika znajduje się nadajnik i odbiornik optyczny. Gdy przez szczelinę przechodzi tarcza, znacznik albo inny element, wiązka jest przerywana lub przepuszczana. Moduł przetwarza ten stan na wyjście cyfrowe D0.

Dzięki zastosowaniu komparatora LM393 odczyt jest prosty – zamiast analizować sygnał analogowy, mikrokontroler dostaje gotową informację o stanie logicznym. To ułatwia pisanie programu i zmniejsza ryzyko błędnej interpretacji sygnału. ✅

Najważniejsze cechy w praktyce

• Szczelina 10 mm – wygodna do współpracy z tarczami, znacznikami i cienkimi elementami mechanicznymi
• Wyjście cyfrowe TTL 5 V – łatwe do odczytu przez typowe układy sterujące
• Zasilanie 5 V – standardowe dla wielu płytek uruchomieniowych i modułów
• Proste wyprowadzenia – D0, VCC, GND
• Kompaktowy format – płytka o wymiarach 20 mm x 25 mm

Moduł ma wyjście cyfrowe D0 oraz złącza zasilania VCC i GND.

Kompatybilność

Moduł nadaje się do współpracy z układami, które potrafią odczytać sygnał cyfrowy z pinu D0. Najczęściej będzie używany z:

• Arduino
• ESP32 i ESP8266 – po wcześniejszym sprawdzeniu zgodności poziomów logicznych
• STM32
• Raspberry Pi – po wcześniejszym sprawdzeniu poziomu napięcia na wejściu
• licznikami impulsów, sterownikami i prostymi układami automatyki

🔌 Producent podaje zasilanie VCC: +3.3–5 V, natomiast w danych technicznych znajduje się także informacja o napięciu zasilania DC 5 V oraz poziomie wyjściowym TTL 5 V. W praktyce przed podłączeniem do wejść 3.3 V warto sprawdzić poziom sygnału wyjściowego i zgodność z używanym sterownikiem.

Na co zwrócić uwagę przed zakupem?

• 📏 Szerokość szczeliny to 10 mm – element detekowany musi fizycznie zmieścić się w szczelinie
• 🔋 moduł jest przeznaczony do pracy z niskim napięciem zasilania
• ⚠️ to czujnik z wyjściem cyfrowym, więc podaje stan 0/1, a nie precyzyjną wartość analogową
• 🛠️ do pomiaru obrotów zwykle potrzebna jest tarcza z wycięciami lub znacznik przerywający wiązkę
• 🚨 przy współpracy z platformami 3.3 V należy zweryfikować poziomy logiczne wejść

Jak podłączyć?

Podłączenie jest proste i wygodne nawet w projekcie prototypowym:

• VCC – zasilanie modułu
• GND – masa
• D0 – wyjście cyfrowe do mikrokontrolera lub licznika impulsów

Po stronie programu najczęściej odczytuje się zmianę stanu na wejściu i na tej podstawie zlicza impulsy albo mierzy czas między kolejnymi przerwaniami wiązki. 💡

To dobry wybór do projektów zliczania impulsów i budowy prostego enkodera.

W praktyce: typowe zastosowanie z tarczą enkodera

Jeśli zamontujesz na osi silnika tarczę z otworami lub szczelinami i ustawisz ją w polu pracy czujnika, każde przejście wycięcia wygeneruje impuls. Na tej podstawie możesz:

• obliczyć liczbę obrotów na minutę,
• zliczać pełne obroty,
• wykrywać kierunek pracy w bardziej rozbudowanych układach z dodatkowymi czujnikami,
• mierzyć pozycję kątową w uproszczonych aplikacjach.

To częste rozwiązanie w robotyce, napędach DIY, licznikach oraz stanowiskach testowych. ⭐

Praktyczne wskazówki

• ✅ zadbaj o stabilne ustawienie tarczy lub znacznika w szczelinie
• ✅ prowadź przewody sygnałowe możliwie krótko, jeśli układ pracuje obok silnika
• ✅ testuj odczyt najpierw przy niskiej prędkości
• ✅ sprawdź, czy używana przesłona rzeczywiście skutecznie przerywa wiązkę
• ⚠️ unikaj luzów mechanicznych, bo mogą powodować niestabilne impulsy

Specyfikacja techniczna

Typ

moduł czujnika szczelinowego / transoptor szczelinowy

Komparator

LM393

Napięcie zasilania

DC 5 V

Poziom napięcia wyjściowego

TTL 5 V

Zakres VCC podany przy wyprowadzeniach

+3.3–5 V

Szerokość szczeliny

10 mm

Wyjścia / piny

D0, VCC, GND

Wymiary

20 mm x 25 mm

Kompaktowa płytka ułatwia montaż w małych urządzeniach i projektach prototypowych.

FAQ – najczęstsze pytania

Czy ten moduł nadaje się do Arduino?

Tak, to częsty wybór do Arduino przy pomiarze obrotów, zliczaniu impulsów i wykrywaniu przejścia znacznika.

Czy można użyć go jako enkodera?

Sam moduł nie jest pełnym enkoderem, ale w połączeniu z tarczą szczelinową może pełnić funkcję prostego układu enkodera optycznego.

Czy wyjście jest analogowe czy cyfrowe?

Moduł ma wyjście cyfrowe D0, czyli podaje stan binarny 0/1.

Czy będzie działał z Raspberry Pi lub ESP32?

Może działać, ale przed podłączeniem trzeba sprawdzić zgodność poziomów napięć wejściowych, ponieważ w danych podano także sygnał wyjściowy TTL 5 V. 🚨

Jaka jest szerokość szczeliny?

Szczelina ma 10 mm.

Zawartość zestawu

• 📦 moduł czujnik szczelinowy 10 mm detektor – 1 szt.

Prosty moduł do detekcji w szczelinie, pomiaru obrotów i zastosowań edukacyjnych.

Moduł czujnik szczelinowy 10mm to wszechstronne narzędzie o szerokim zakresie zastosowań. Wyposażony w komparator LM393, umożliwia precyzyjne zliczanie sygnałów i pomiar prędkości obrotowej. Działa na napięcie zasilania DC 5V, oferując stabilną i niezawod
