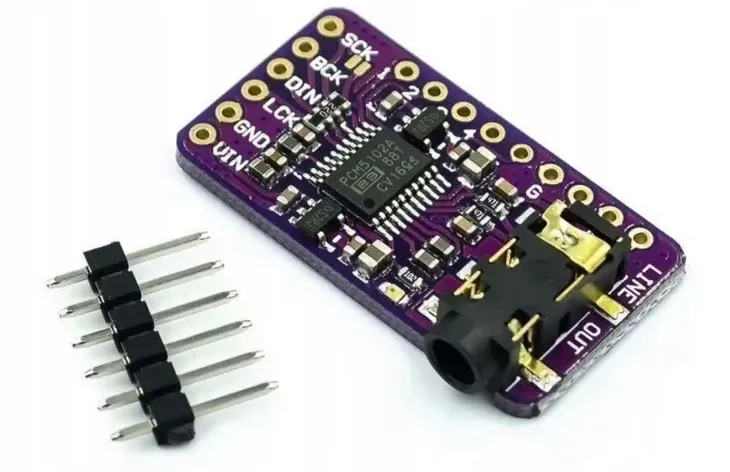

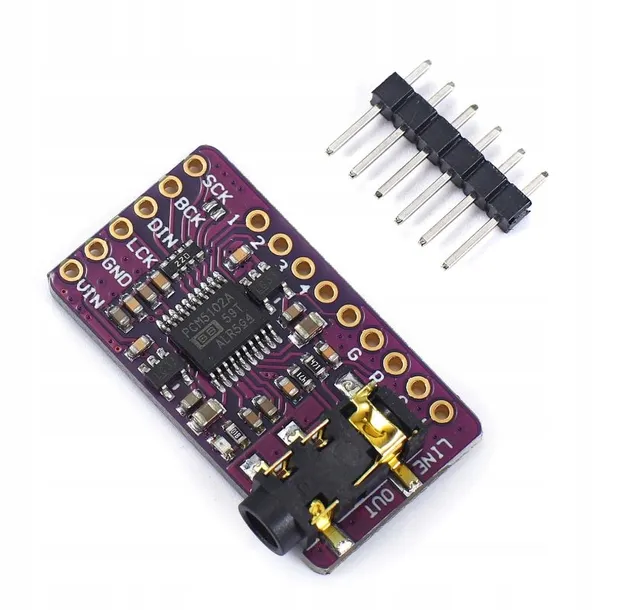

Moduł DAC dekoder PCM I2S audio PCM5102A Rpi + przewody

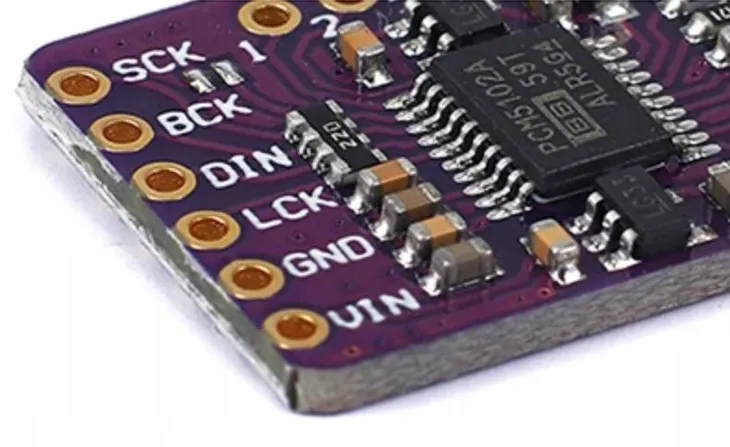

PCM5102A - Cyfrowo-analogowy konwerter (DAC)

PCM5102A to wysokiej jakości cyfrowo-analogowy konwerter (DAC) firmy Texas Instruments, idealny do zastosowań audio. Układ ten charakteryzuje się niskim poziomem szumów oraz zniekształceń, co gwarantuje doskonałą jakość dźwięku. Dzięki zastosowaniu technologii "DirectPath™", PCM5102A eliminuje potrzebę stosowania kondensatorów wyjściowych, co pozwala na uproszczenie konstrukcji toru audio.

Specyfikacja:

• Kanały: 2 (stereo)
• Rozdzielczość: 32 bity
• Częstotliwość próbkowania: do 384 kHz
• Stosunek sygnału do szumu (SNR): 112 dB
• Całkowite zniekształcenia harmoniczne (THD+N): -93 dB
• Interfejs: I2S
• Format danych: PCM
• Zasilanie: 3,3 V lub 5 V

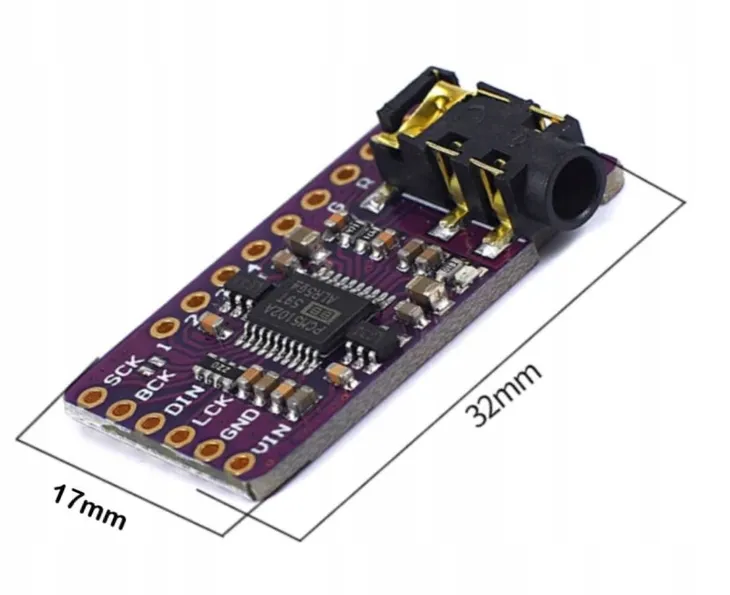

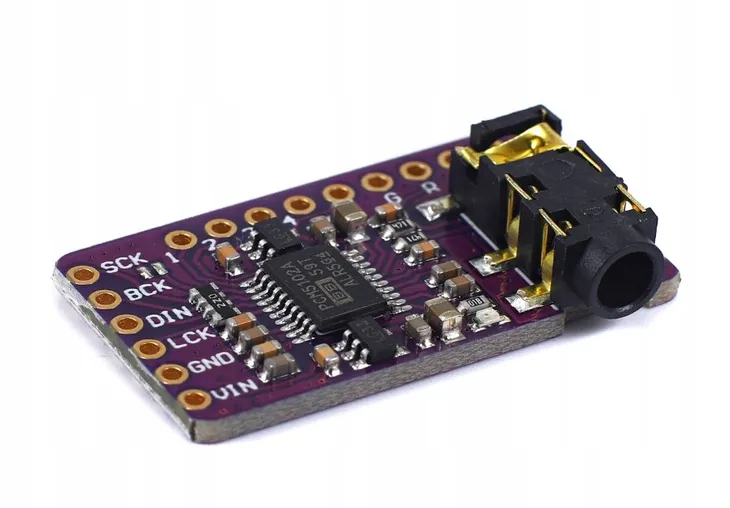

• Wymiary modułu: 31,9 x 16,9 mm
• Dodatkowe cechy: bardzo niski poziom szumów, wbudowana pętla PLL, możliwość odtwarzania wewnętrznie SCK
• Kompatybilność: Obsługuje sygnały PCM 16-bit / 24-bit / 32-bit
• Złącze: minijack
• Zastosowanie z Raspberry Pi: Działa na ustawieniach HiFiBerry

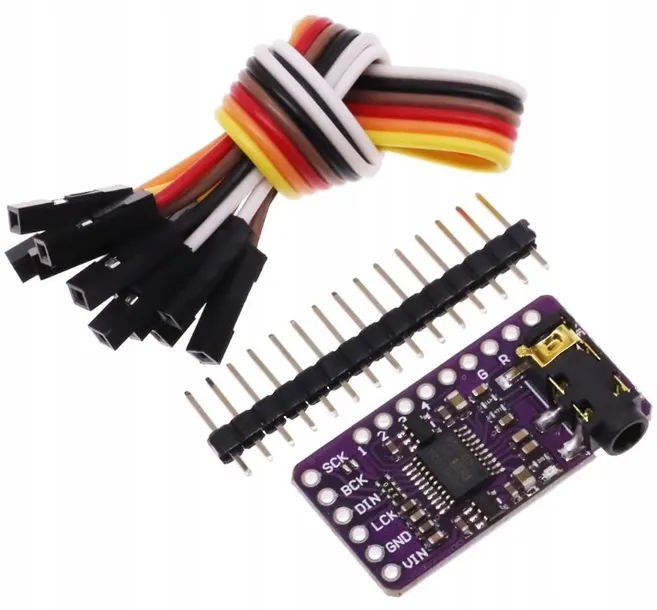

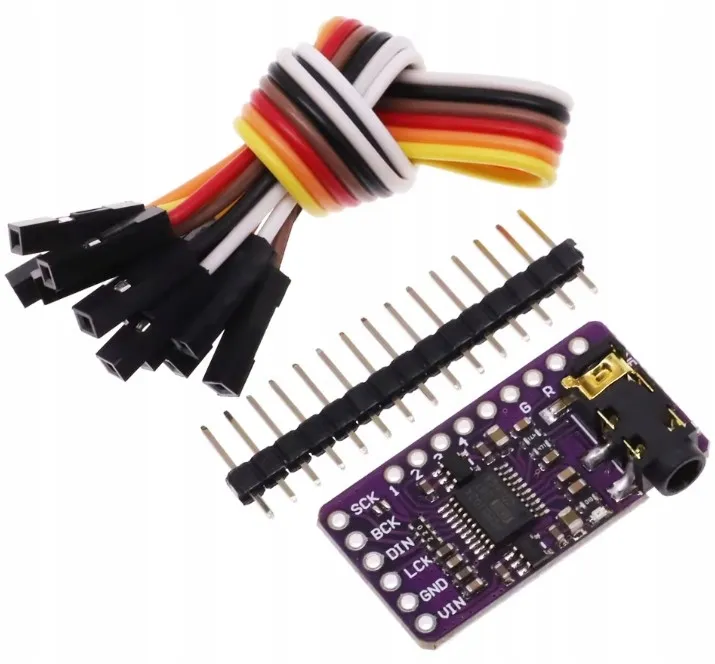

• W komplecie 6 przewodów żeńsko-żeńskich

PCM5102A to świetny wybór do projektów audio, takich jak wzmacniacze, odtwarzacze muzyki, systemy głośnikowe oraz inne aplikacje, gdzie liczy się najwyższa jakość dźwięku.

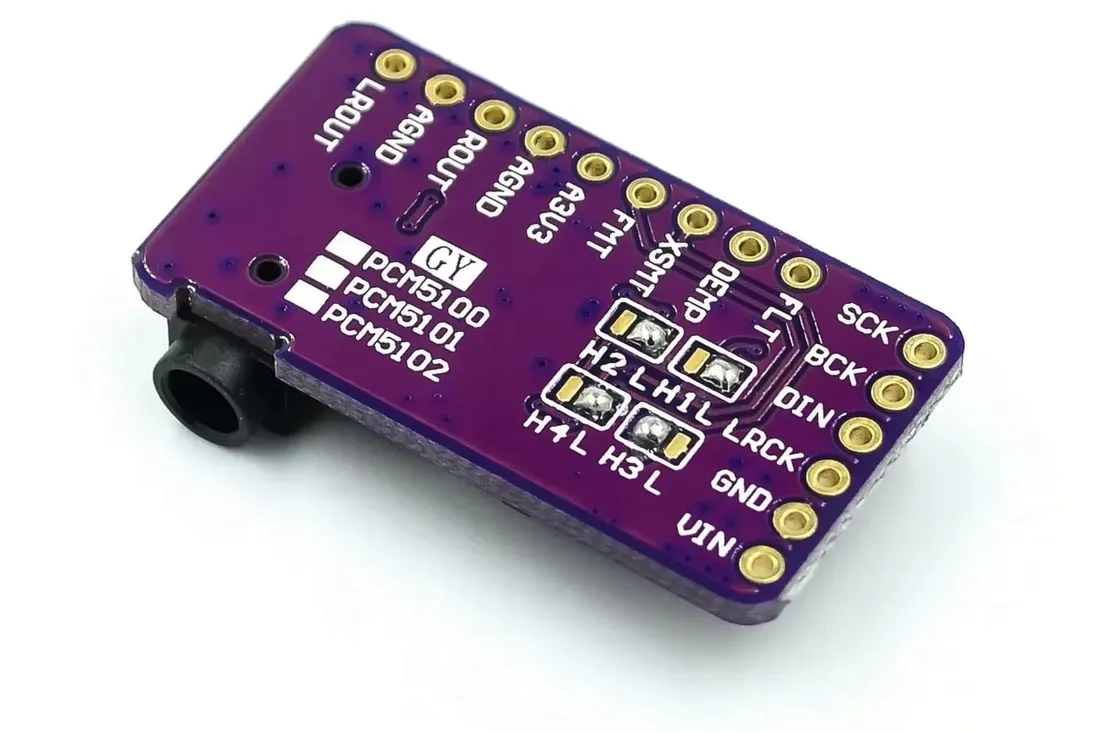

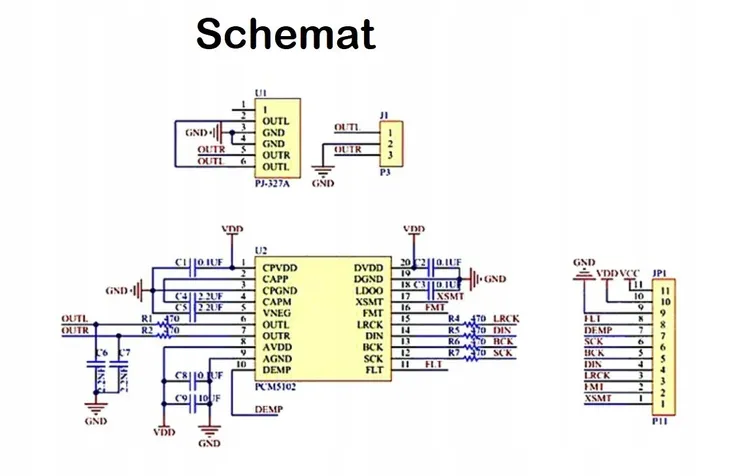

DAC PCM5102A pola lutownicze oznaczone jako H1L, H2L, H3L, H4L to zworki konfiguracyjne służące do ustawień trybów pracy i filtrów układu PCM5102.

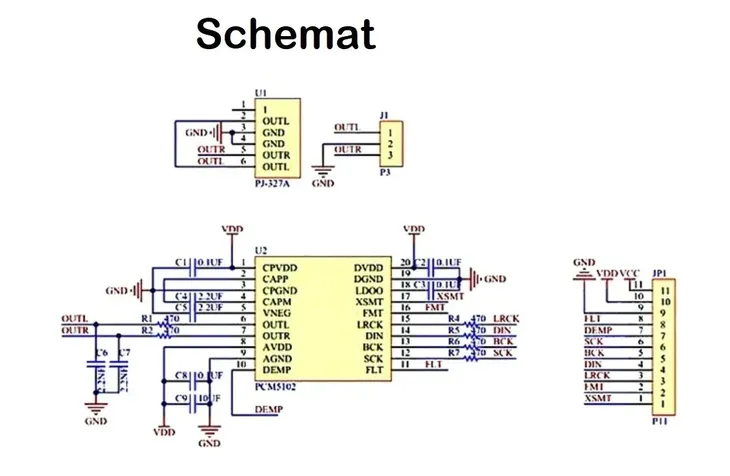

Opis pól lutowniczych:

• H1L (FLT) - Konfiguracja filtra cyfrowego (Fast Roll-Off lub Slow Roll-Off). Umożliwia wybór trybu filtra odpowiedzialnego za odpowiedź impulsową DAC.
• H2L (DEMPT) - Funkcja de-emfazy. Służy do włączania lub wyłączania funkcji de-emfazy, która jest używana do redukcji zniekształceń w sygnale audio przy odtwarzaniu starszych formatów zapisu audio (np. CD).
• H3L (XSMT) - Ustawienie trybu wyciszenia (Mute). Umożliwia włączenie lub wyłączenie funkcji wyciszenia układu.
• H4L (FMT) - Konfiguracja formatu danych wejściowych. Umożliwia wybór formatu danych wejściowych (I2S, LJ, RJ) dla interfejsu cyfrowego.

Zworki te umożliwiają dostosowanie działania układu DAC do specyficznych wymagań aplikacji audio. Każda zworka może być skonfigurowana poprzez odpowiednie zlutowanie lub pozostawienie otwartego obwodu, co zmienia sposób działania modułu.

Poniżej zdjęcie przedstawiającą najczęściej spotykaną konfiguracje zworek (moduł dostarczany bez konfiguracji zworek)
