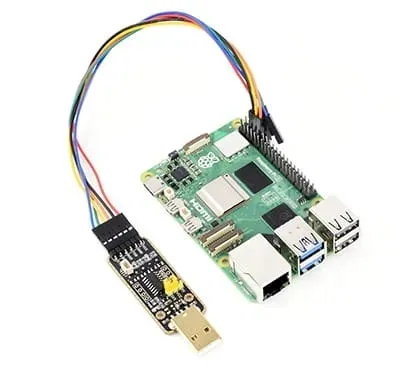

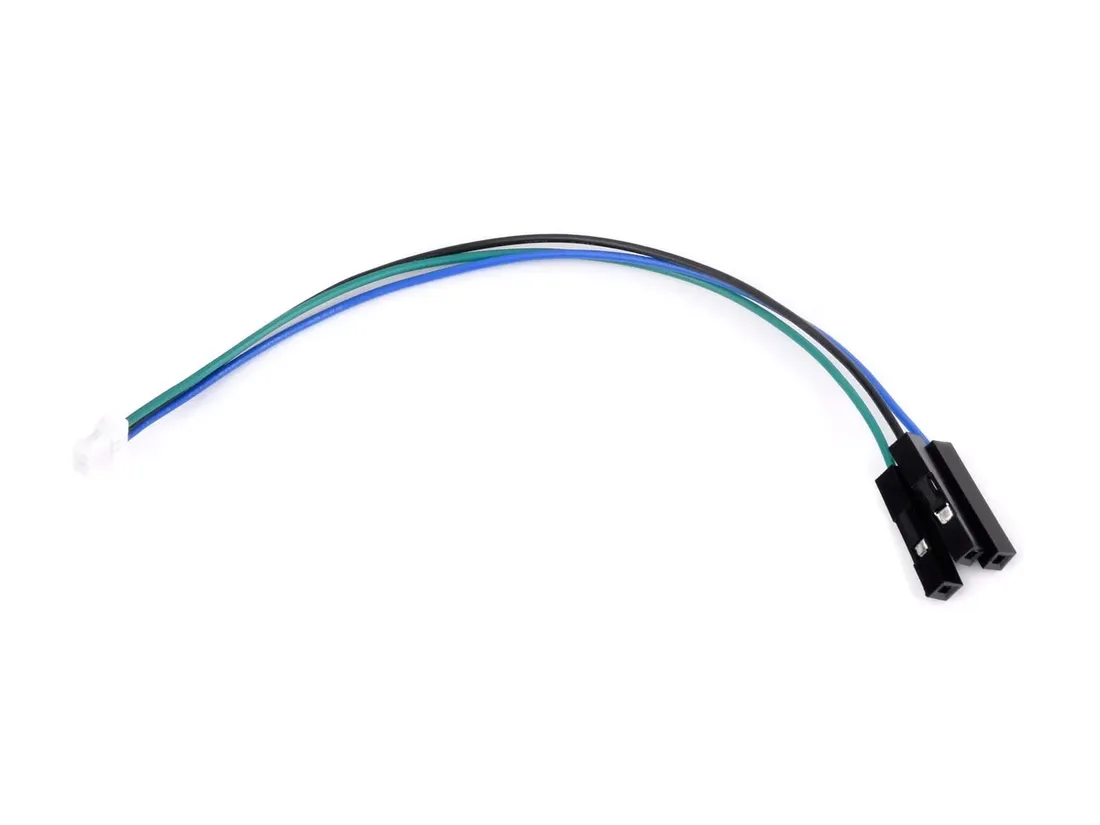

Moduł Debuggera UART Dla Raspberry Pi 5 kable w zestawie

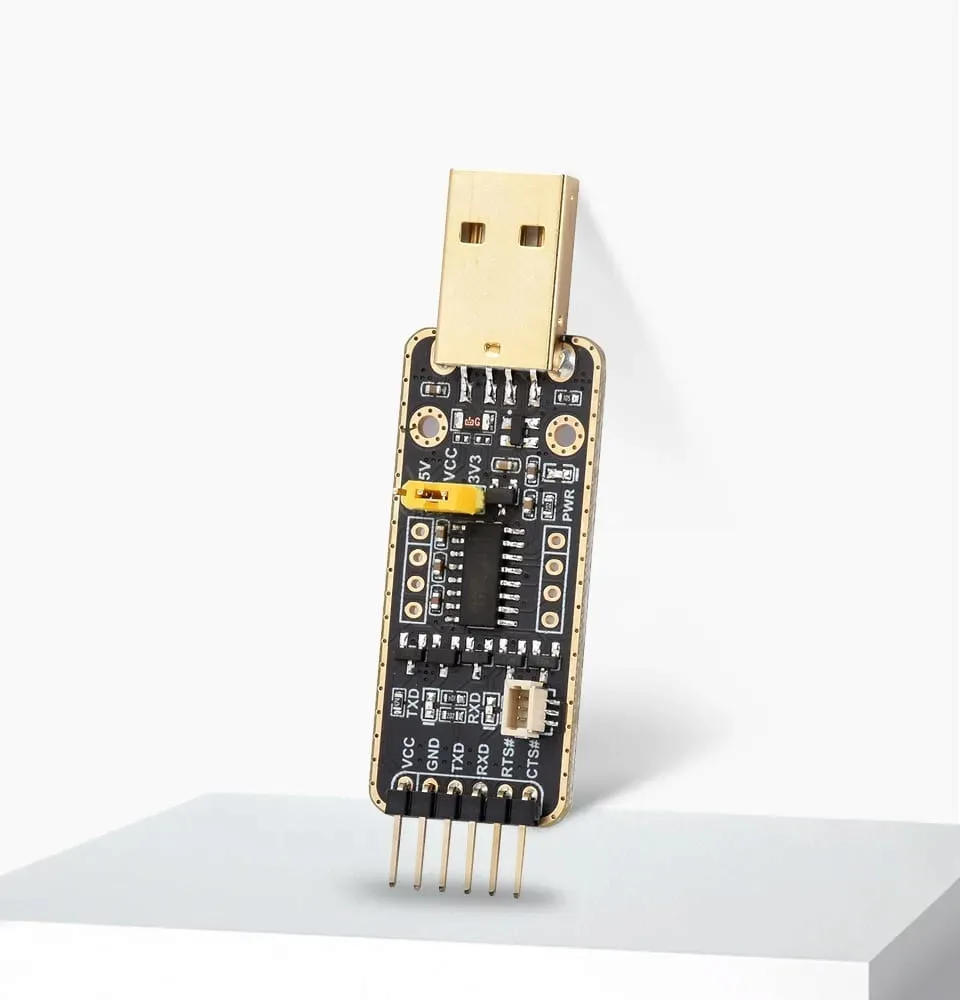

Moduł Debuggera UART Dla Raspberry Pi 5

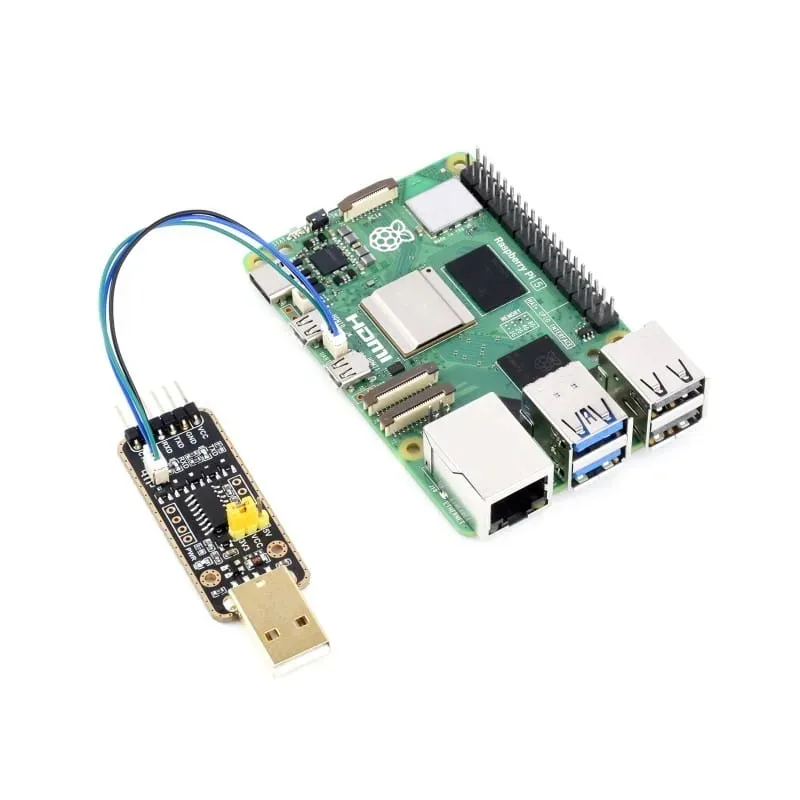

Moduł UART Debugger to zaawansowane narzędzie zaprojektowane specjalnie dla Raspberry Pi 5, które umożliwia stabilne i bezpieczne debugowanie komunikacji szeregowej. Moduł ten wspiera wiele metod połączeń, co pozwala na elastyczne dostosowanie go do różnych potrzeb użytkownika.

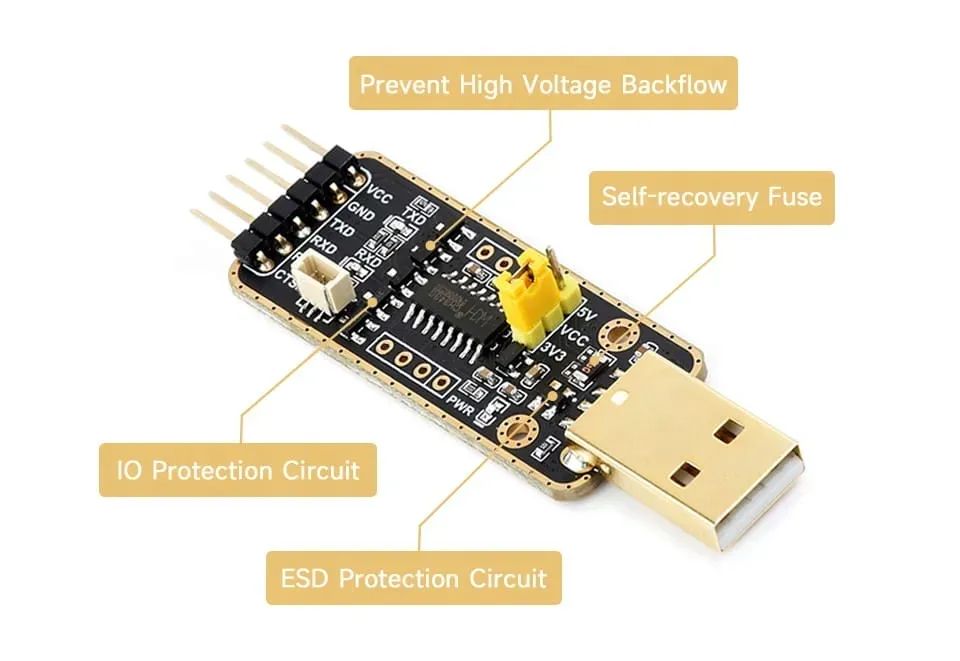

Dzięki zaawansowanym funkcjom ochronnym, takim jak ochrona przed przepięciami, przepięciami i wyładowaniami elektrostatycznymi, moduł zapewnia niezawodne działanie nawet w wymagających warunkach. Wbudowane zabezpieczenia, takie jak bezpiecznik samonaprawiający i diody ochronne, dodatkowo zwiększają niezawodność i bezpieczeństwo komunikacji.

Dodatkowo, moduł ten jest kompatybilny z wieloma systemami operacyjnymi, w tym Windows 7/8/8.1/10/11, Mac, Linux i Android, co czyni go wszechstronnym narzędziem dla szerokiego grona użytkowników. Moduł UART Debugger oferuje także różnorodne poziomy komunikacji TTL (3.3V i 5V), które można łatwo skonfigurować za pomocą pinów przełączających. Dzięki temu użytkownicy mogą dostosować poziom napięcia do swoich specyficznych potrzeb. Wytrzymała konstrukcja z podwójną warstwą złocenia zapewnia długotrwałą trwałość oraz estetyczny wygląd.

Specyfikacja

• Interfejs hosta: USB
• Interfejs urządzenia: UART
• Zakres komunikacji: 50bps ~ 6Mbps
• Interfejs USB: Złącze: USB Type-A, Ochrona: bezpiecznik samonaprawiający, ochrona ESD

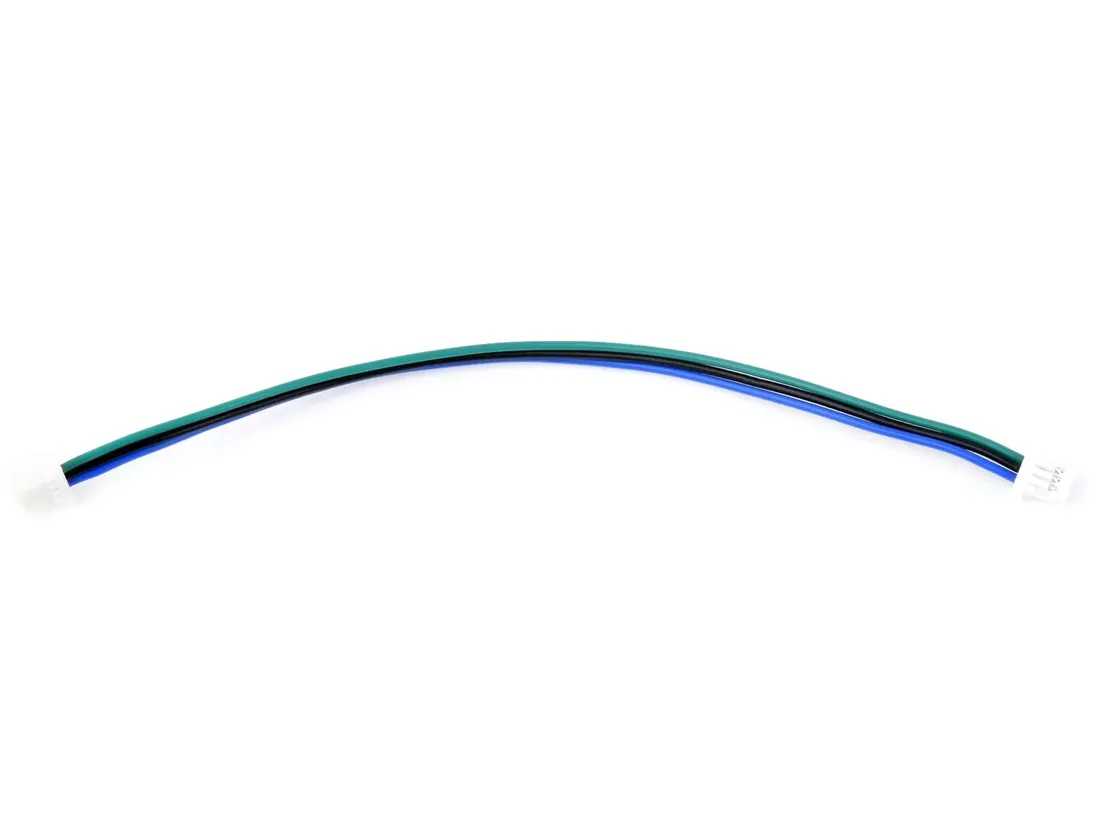

• Interfejs UART: Złącze: 6-pinowe złącze kątowe, 3-pinowe złącze
• Ochrona: dioda ochrony IO, ochrona przed przepięciami i wyładowaniami elektrostatycznymi
• Poziom TTL UART: 5V/3.3V (konfigurowalny za pomocą zworek)
• Systemy operacyjne: Windows 7/8/8.1/10/11, Mac OS, Linux, Android
• Zasilanie: 5V przez USB

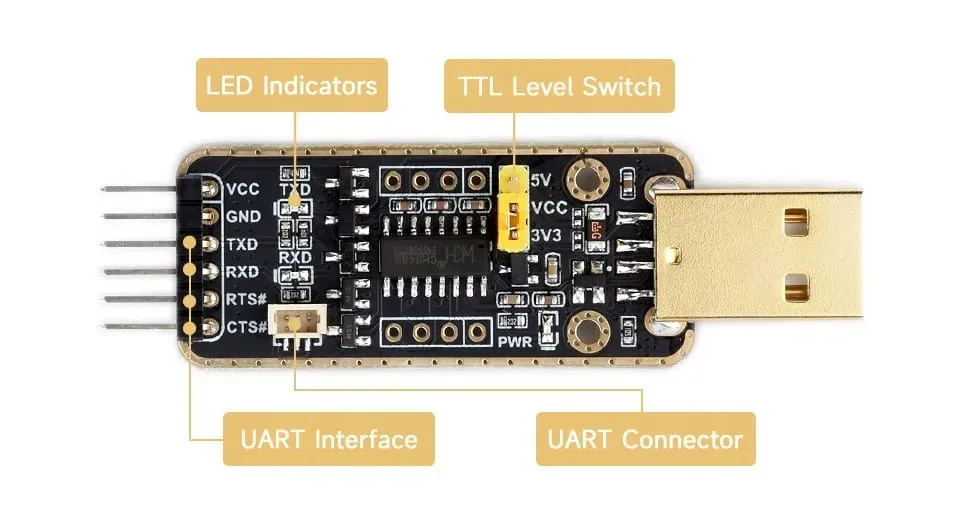

Obsługa UART

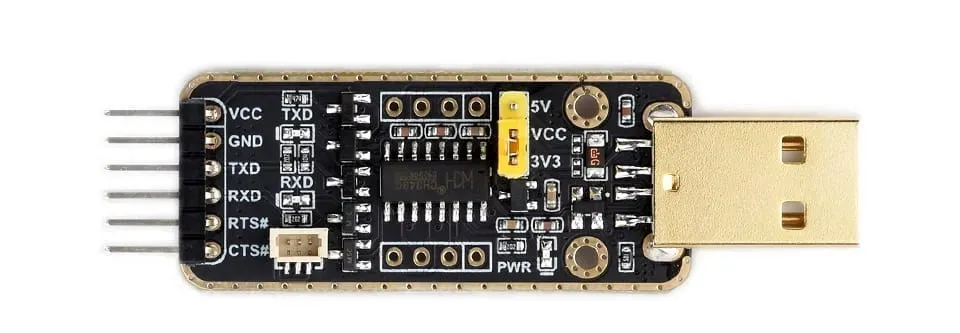

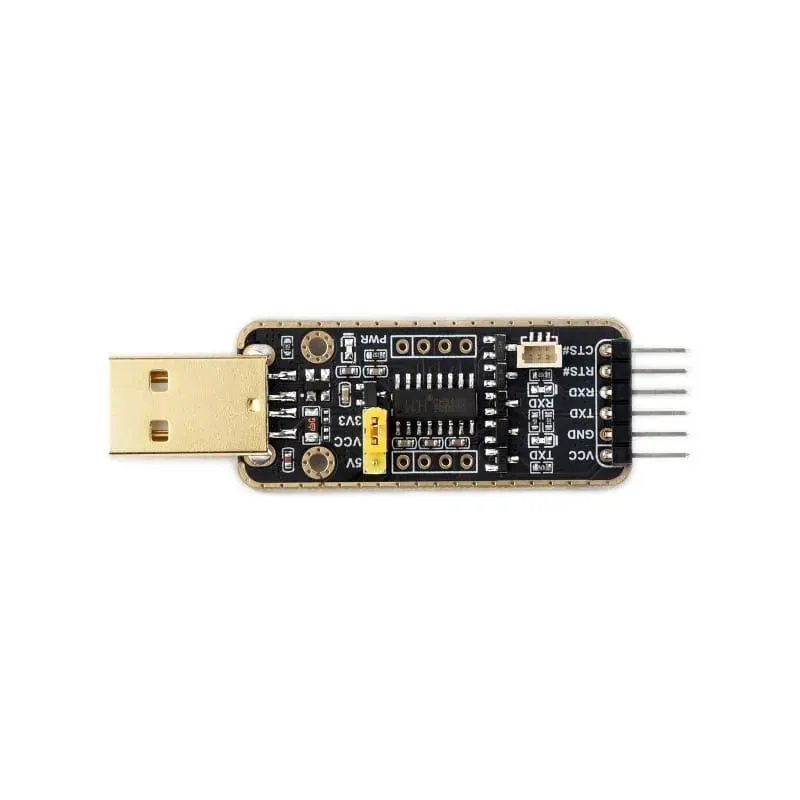

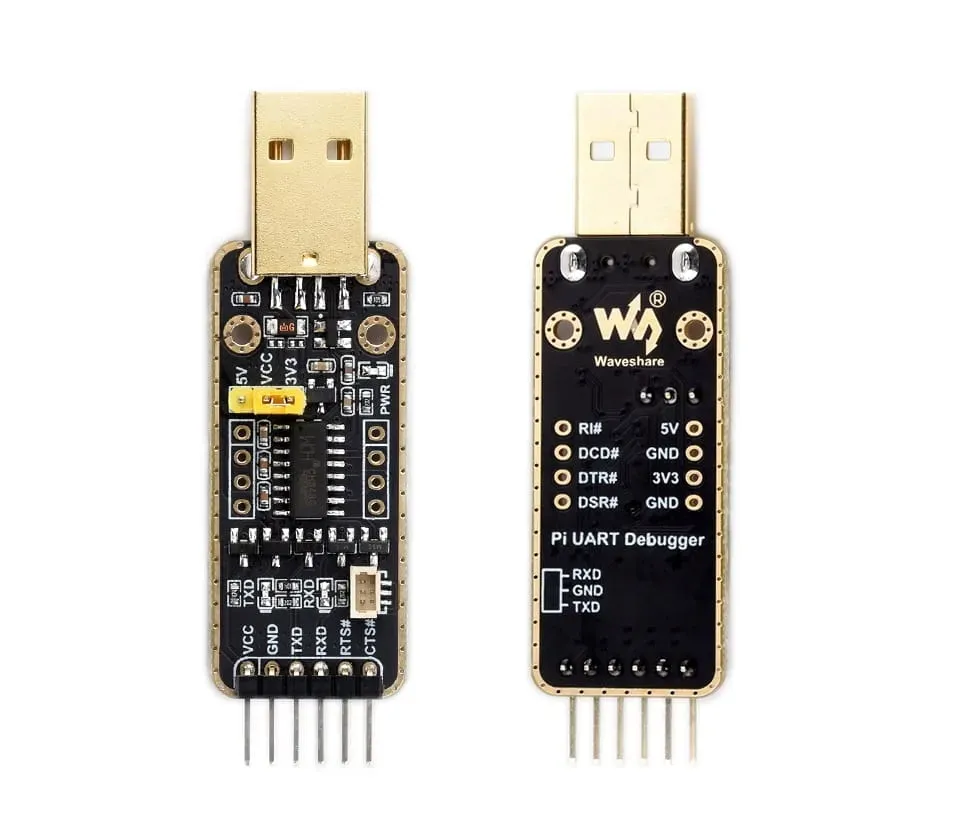

Definicja wyprowadzeń

• VCC: 5V lub 3.3V wyjście dla zewnętrznego urządzenia (konfigurowane za pomocą zworek)
• GND: Masa
• TXD: Połączenie z MCU.RXD
• RXD: Połączenie z MCU.TXD
• RTS#: Połączenie z MCU.CTS
• CTS#: Połączenie z MCU.RTS

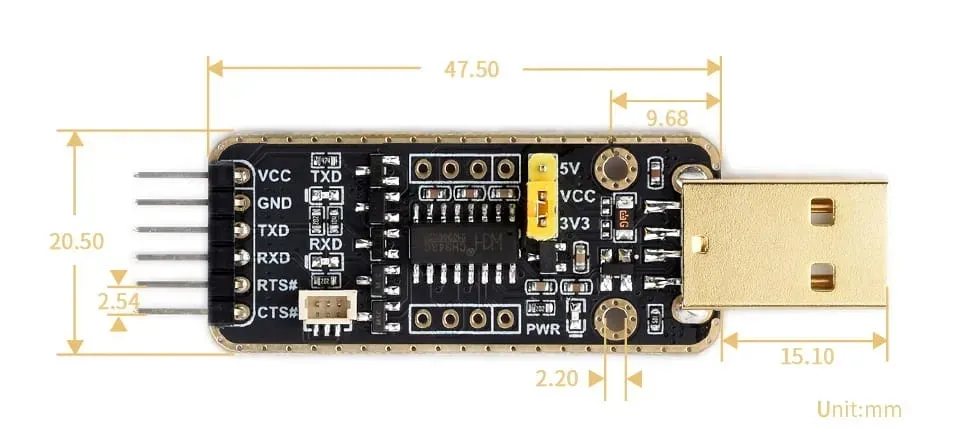

Wymiary
