Moduł deweloperski M5Stack K145 – Tab5 (RS-485, GPIO, terminal IoT)

M5Stack Tab5 Kit - dotykowy terminal IoT 5", ESP32-P4, WiFi6(z baterią)

Opis

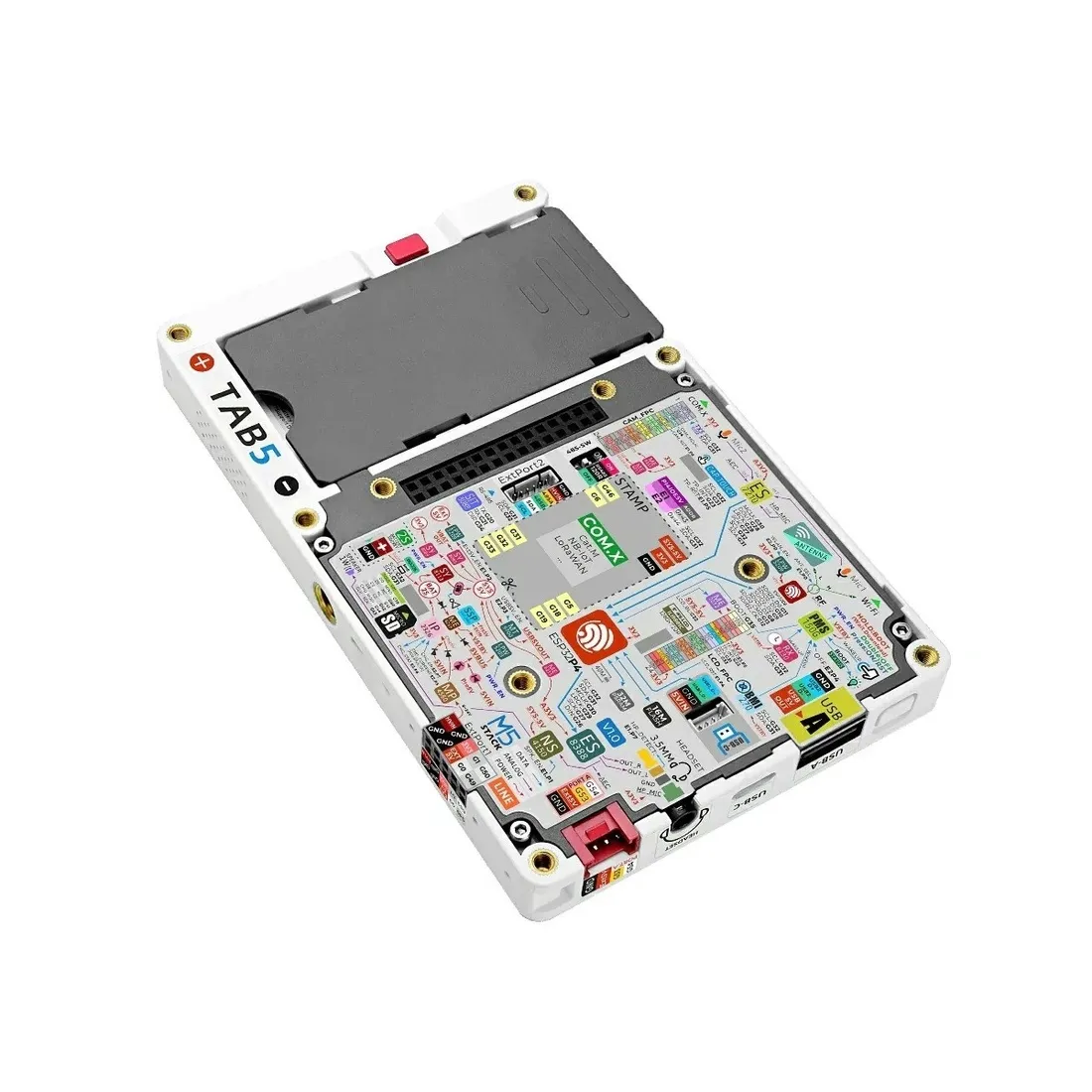

M5Stack Tab5 Kit w wersji K145 jest przenośnym terminalem IoT przeznaczonym do tworzenia aplikacji automatyki przemysłowej, systemów monitoringu oraz projektów edge computing. Urządzenie wykorzystuje mikrokontroler ESP32-P4 oparty na architekturze RISC-V z pamięcią 16 MB Flash i 32 MB PSRAM , zapewniający wysoką wydajność przetwarzania danych. Za komunikację bezprzewodową odpowiada moduł ESP32-C6-MINI-1U obsługujący Wi-Fi 6 w paśmie 2,4 GHz oraz protokoły Thread i Zigbee . System antenowy umożliwia wybór pomiędzy wbudowaną anteną 3D a anteną zewnętrzną podłączaną przez złącze MMCX .

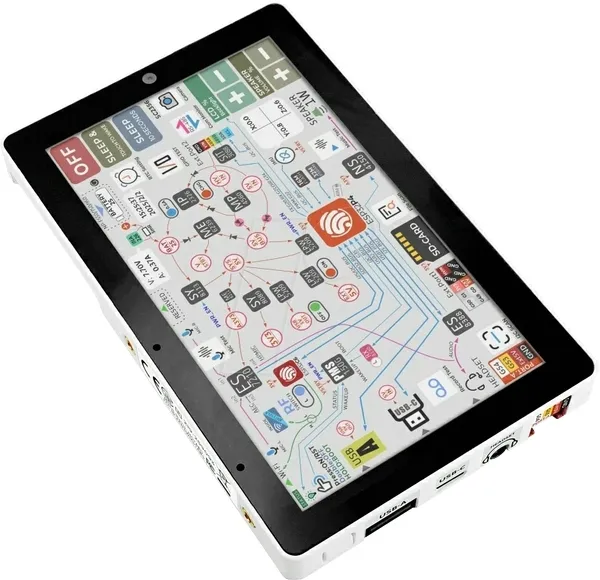

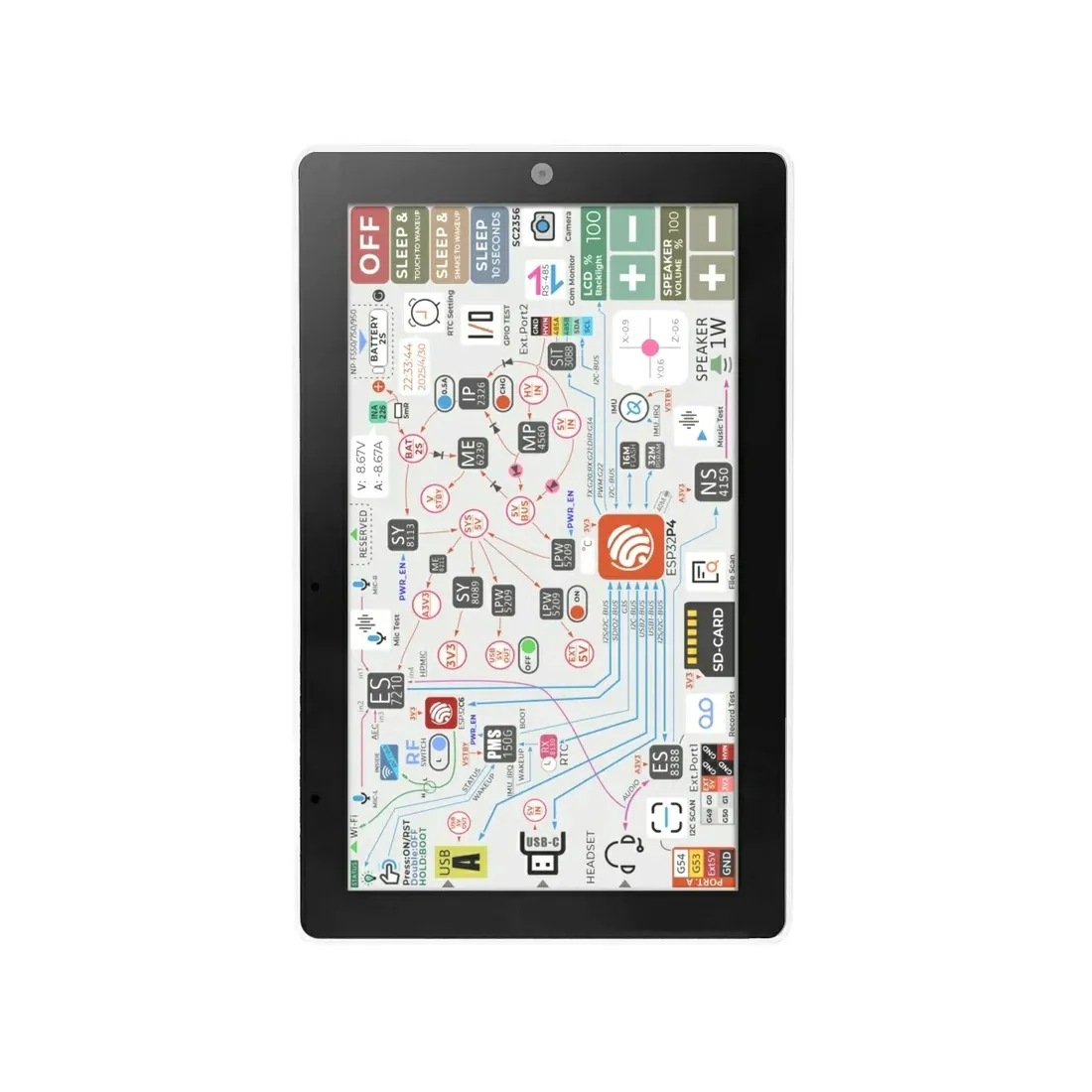

Terminal wyposażono w dotykowy wyświetlacz IPS 5″ o rozdzielczości 1280 × 720 pikseli z interfejsem MIPI-DSI oraz kamerę SC2356 2 MP podłączoną przez MIPI-CSI , umożliwiającą realizację aplikacji analizy obrazu i systemów edge AI. Interfejsy USB Type-A (Host) oraz USB Type-C (USB 2.0 OTG) pozwalają na podłączenie urządzeń peryferyjnych, natomiast przemysłowyinterfejs RS-485 z układem SIT3088 i przełączalnym rezystorem terminującym 120 Ω umożliwia integrację z systemami automatyki i sieciami komunikacji przemysłowej.

Urządzenie oferuje rozbudowane możliwości rozszerzeń dzięki złączom HY2.0-4P, M5-Bus oraz GPIO_EXT . Slot microSD umożliwia lokalne przechowywanie danych, apady STAMP pozwalają na integrację dodatkowych modułów komunikacyjnych, takich jak LoRaWAN, NB-IoT czy Cat-M. System audio oparty na kodeku ES8388 oraz układzie ES7210 z funkcją AEC obsługujedwa mikrofony, głośnik 1 W oraz wyjście audio 3,5 mm, umożliwiając nagrywanie i odtwarzanie dźwięku oraz implementację rozpoznawania mowy.

Terminal wyposażono również wczujnik BMI270 (akcelerometr i żyroskop) umożliwiający wykrywanie ruchu i wybudzanie systemu oraz zegar czasu rzeczywistego RX8130CE zapewniający precyzyjne odmierzanie czasu i obsługę przerwań czasowych. Zasilanie zapewnia wymienny akumulator litowo-jonowy NP-F550 o pojemności 2000 mAh obsługiwany przez układ ładowania IP2326 oraz przetwornicę MP4560. Monitorowanie parametrów zasilania realizowane jest przez układ INA226. Obudowa urządzenia posiada gwint statywowy 1/4″-20 umożliwiający montaż na statywie lub uchwycie instalacyjnym.

Właściwości

• Mikrokontroler: ESP32-P4NRW32 RISC-V, dwurdzeniowy 360 MHz + LP core 40 MHz
• Moduł bezprzewodowy: ESP32-C6-MINI-1U
• Łączność bezprzewodowa: Wi-Fi 6 2.4 GHz, Thread, Zigbee
• Pamięć Flash: 16 MB
• Pamięć PSRAM: 32 MB
• Wyświetlacz: IPS TFT 5″ 1280 × 720, interfejs MIPI-DSI
• Kamera: SC2356 2 MP (1600 × 1200), MIPI-CSI
• USB: 1 × USB Type-A Host, 1 × USB Type-C OTG (USB 2.0)
• Interfejs RS-485: układ SIT3088, przełączalny rezystor terminujący 120 Ω
• Interfejsy rozszerzeń: HY2.0-4P, M5-Bus, GPIO_EXT
• Slot pamięci: microSD
• Pady rozszerzeń: STAMP (Cat-M, NB-IoT, LoRaWAN)
• Kodek audio: ES8388
• Układ mikrofonowy: ES7210 AEC
• Mikrofony: 2
• Głośnik: 1 W
• Wyjście audio: 3.5 mm jack
• Czujnik ruchu: BMI270 (akcelerometr + żyroskop)
• RTC: RX8130CE
• Akumulator: NP-F550 Li-ion 7.4 V 2000 mAh
• Układ ładowania: IP2326
• Przetwornica: MP4560
• Monitor zasilania: INA226
• Zakres napięcia zasilania: 6 – 24 V
• Temperatura pracy: 0 – 40°C
• Wymiary: 128 × 80 × 26.7 mm
• Masa: 277.4 g

W zestawie

• Terminal IoT Tab5 x1
• Przewód terminalowy 1.25-6P x1
• Akumulator NP-F550 2000 mAh x1
