Moduł HAT LTE Cat-1/3G/2G z GNSS SIM7600E dla Raspberry Pi- Waveshare 17954

Moduł HAT LTE Cat-1/3G/2G z GNSS SIM7600E dla Raspberry Pi - Waveshare 17954

Opis

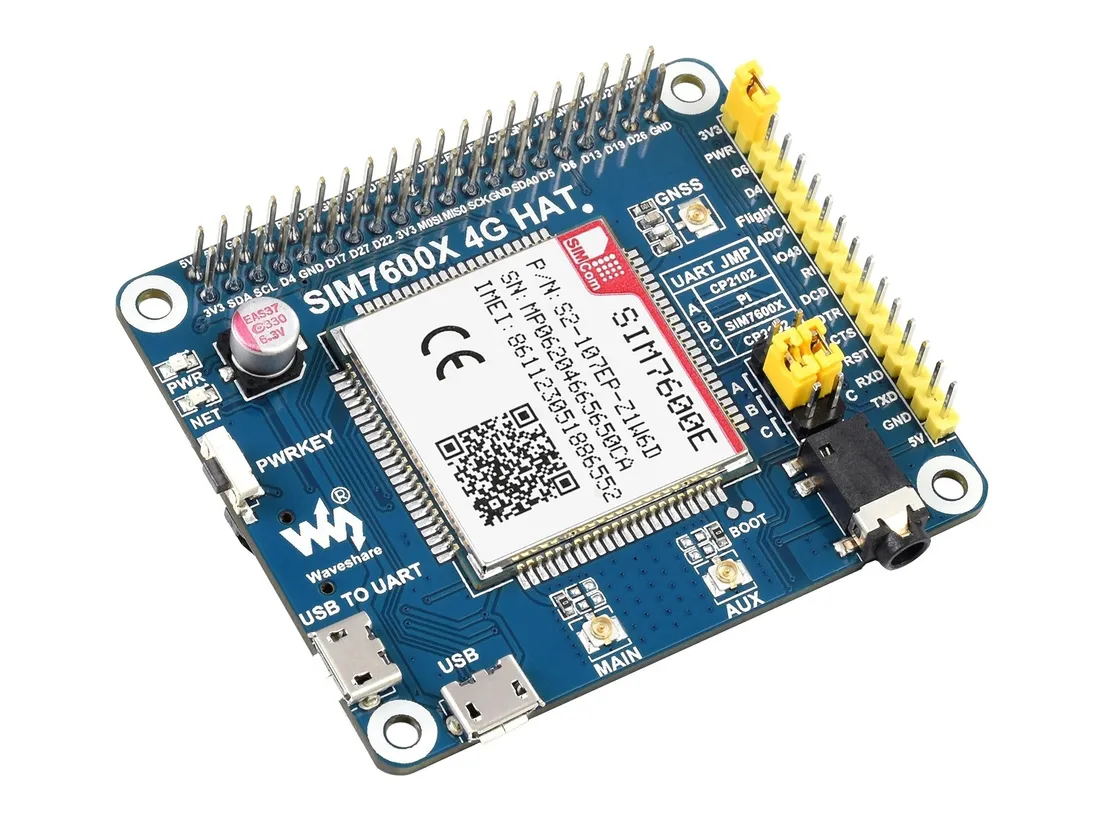

SIM7600E LTE Cat-1 HAT jest modułem rozszerzającym możliwości Raspberry Pi o komunikację za pośrednictwem sieci komórkowych GSM/GPRS. Wykorzystuje układ SIM7600E firmy Simcom, dzięki niemu możliwe jest wykonywanie i odbieranie połączeń (istnieje możliwość dołączenia mikrofonu oraz słuchawek przez gniazdo jack), wysyłanie i odbieranie wiadomości SMS, korzystanie z bezprzewodowego internetu. Ma również wbudowaną obsługę pozycjonowania w ramach systemów nawigacji GPS, BeiDou, Glonass, GALILEO, QZSS. Moduł sterowany jest poleceniami AT przez UART komputera Raspberry Pi. Posiada bogate wsparcie w postaci bibliotek dla Raspberry Pi, Arduino, STM32. Pełna dokumentacja oraz przykłady konfiguracji dostępne są na stronie produktu.

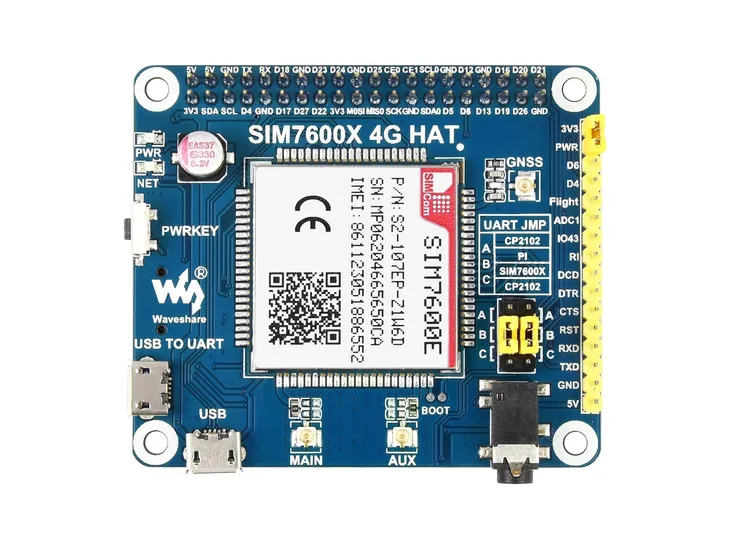

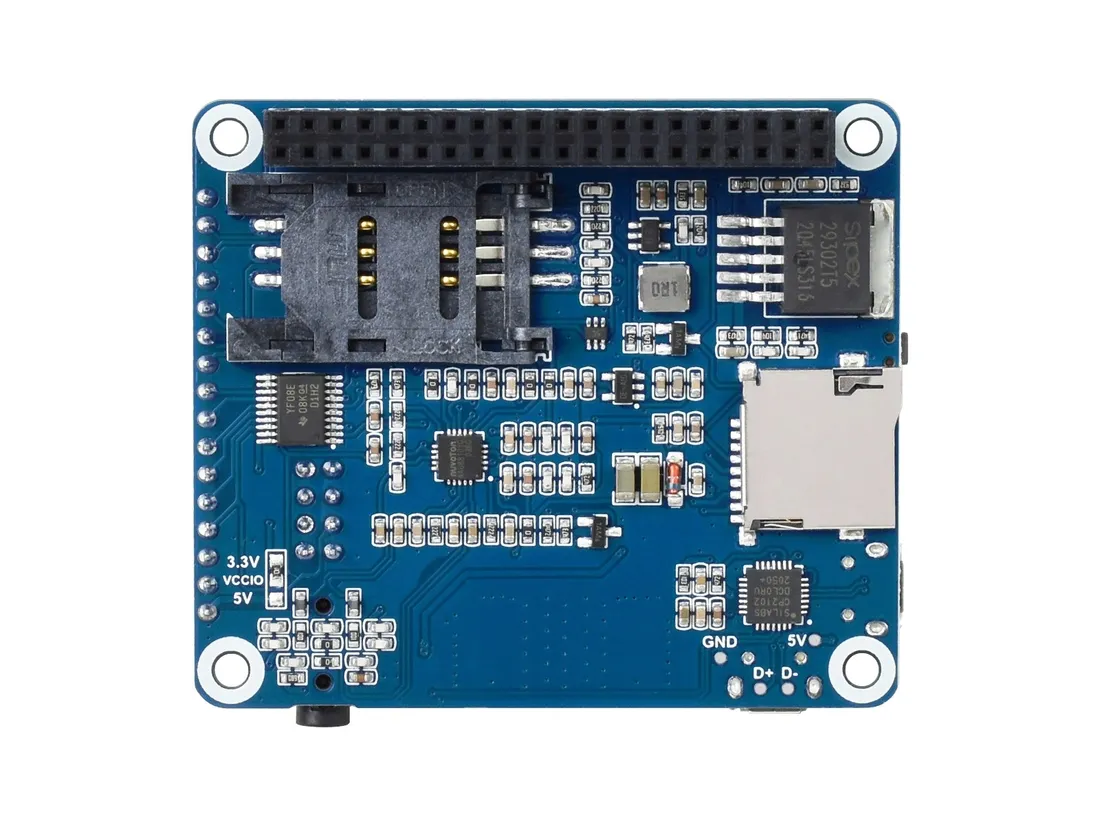

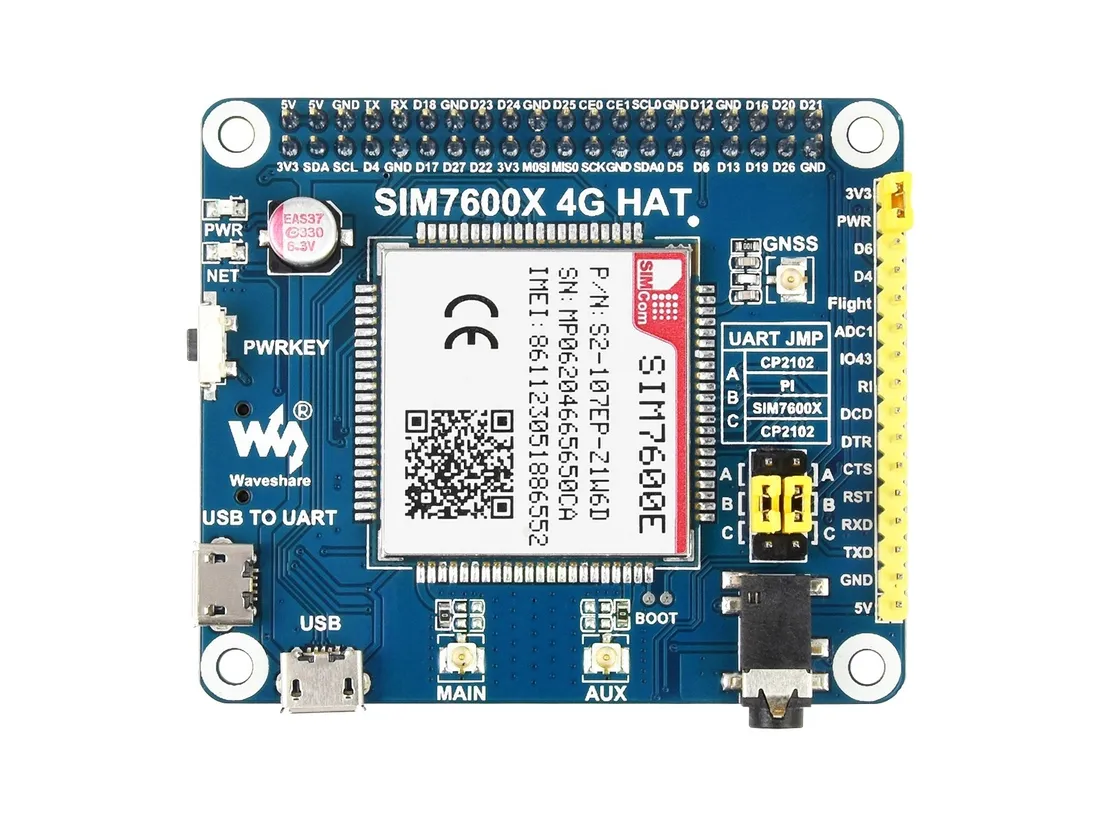

1. SIM7600E 13.USB-UART

2. CP2102 14. Złącze anteny MAIN

3. Dekoder audio NAU8810 15. Złącze anteny AUX

4. Konwerter poziomów napięć 3,3V/5V 16. Złącze anteny GNSS

5. MP2128DT 17. Przełącznik zasilania

6. SPX29302 18. Wskaźnik połączenia GSM

7. Złącze GPIO 19. Wskaźnik zasilania

8. Złącze sterujące 20. Zworka wyboru napięcia

9. Gniazdo SIM 21. Zworka UART

10. Gniazdo MicroSD 22. Zworka zasilania

11. Złącze Jack 3,5mm 23. Pady USB

12. USB 24. BOOT

Właściwości

• Oparty na układzie: SIM7600E
• Obsługuje TCP, UDP, PPP, HTTP, FTP, MQTT, SMS, Mail, itp.
• Obsługuje pozycjonowanie GNSS (GPS, GLONASS, BeiDou, QZSS)
• Wbudowany interfejs USB do testowania poleceń AT, uzyskania danych pozycjonowania GPS
• Złącze z wyprowadzonym interfejsem UART, aby połączyć się z hostami takimi jak Arduino/STM32
• Wewnętrzny translator napięcia, domyślnie 3,3 V, umożliwia przełączanie na 5V za pomocą rezystora 0Ω
• Gniazdo karty SIM
• 2x wskaźniki LED
• Szybkość transmisji: 300bps ~ 4Mbps
• Sterowanie za pomocą komend AT (Rozszerzone komendy AT 3GPP TS 27.007, 27.005 i SIMCOM)
• Obsługuje zestaw narzędzi do aplikacji SIM: SAT Class 3, GSM 11.14 Release 99, USAT
• Złącze Jack 3,5 mm do podłączenia zestawu słuchawkowego
• Pasmo częstotliwości:
• LTE Cat-1: LTE-TDD: B38 / B40 / B41, LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20
• 3G: UMTS / HSPA +: B1 / B5 / B8
• 2G: GSM / GPRS / EDGE: 900 / 1800 MHz
• 16-kanałów
• Czułość: -159 dBm (GPS) / -158 dBm (GLONASS) / -159dBm (BeiDou)
• Zimny start: 35 s
• Gorący start: 1 s
• SMS: MT, MO, CB, Text, PDU
• Zasilanie: 5V
• Napięcie robocze: 5 V/3,3 V (domyślnie 3,3 V)
• Temperatura pracy: -30~80 ° C
• Wymiary: 56,21 x 65,15 mm

W zestawie

• SIM7600E LTE Cat-1 HAT
• Antena LTE
• Zewnętrzna antena GPS (B)
• 2 x Przewód microUSB - USB
• Zestaw dystansów do montażu (2 sztuki)
