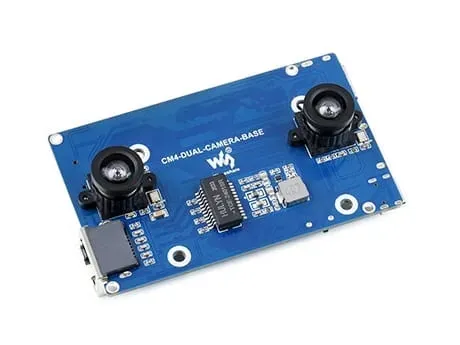

Moduł kamery dwuokularowej dla Rpi CM4

Moduł kamery dwuokularowej dla modułu Raspberry Pi CM4 z ekspander interfejsu

⭐ Zestaw z płytką bazową Dual Camera Base i ekspanderem interfejsów przeznaczony dla modułów Raspberry Pi CM4 wyposażona jest w specjalne złącza umożliwiające podłączenie modułu CM4 dwie kamery z sensorem IMX219 o rozdzielczości 8 MP oraz wyprowadzenia podstawowych interfejsów, w tym gniazdo USB, Ethernet, HDMI i gniazdo kart microSD. Dodatkowo umieszczono dwa złącza FFC, na których dostępne są interfejsy USB 2.0, PCIe i HDMI oraz GPIO. Służą one do podłączenia RPi CM4 z ekspanderem interfejsów (ekspandera brak w zestawie).

⭐ Specyfikacja modułu:

▶️ Dual Camera Base:

• Złącze CM4: pasujące do wszystkich wariantów modułu Raspberry Pi CM4
• Złącze HDMI ze wsparciem 4K 30fps
• Złącze RJ45 Gigabit Ethernet
• Złącze USB 2.0
• Złącze USB typ C do zasilania i programowania
• Złącze kart microSD
• Złącze FFC (GPIO)
• Złącze FFC (HDMI, PCIe, USB)
• 2 x kamera z sensorem IMX219
• Rozdzielczość: 8 MP, 3280 x 2464 px
• Rozmiar optyczny CMOS: 1/4"
• Apertura: F2.4
• Ogniskowa: 2,6 mm
• Kąt widzenia: 83/73/50°
• Zniekształcenie: <1%
• Zasilanie: USB typu C, 5V/2,5A
• Wymiary: 85 x 51,5 mm

▶️ Dostępne w dwóch wersjach:

⭐ Aukcja dotyczy wersji bez expandera

▶️ Podwójna kamera:

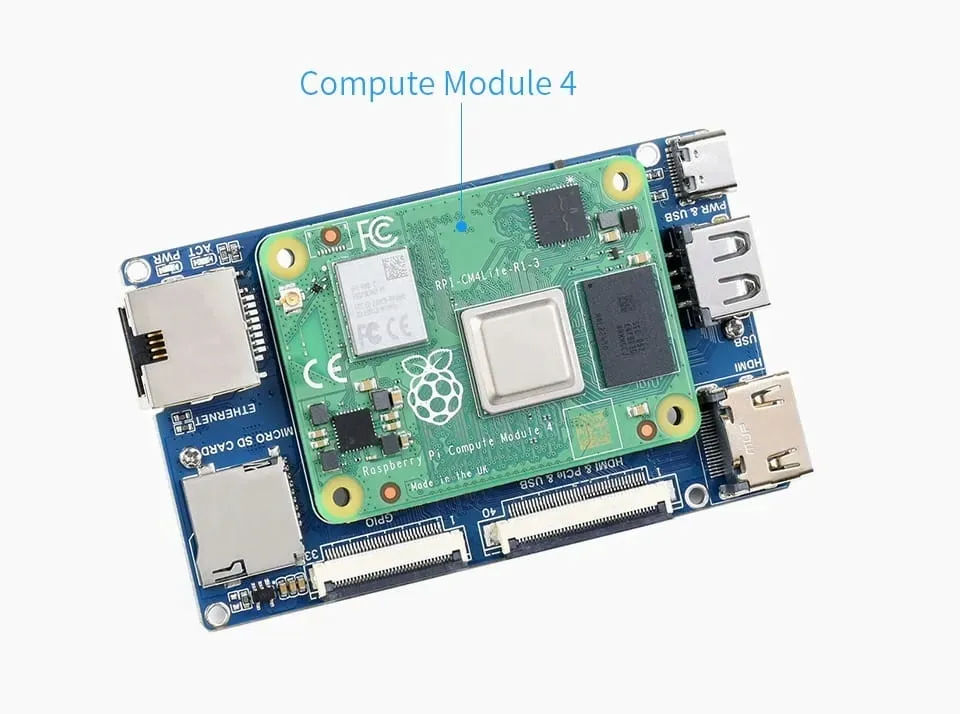

▶️ Przykład zastosowania:

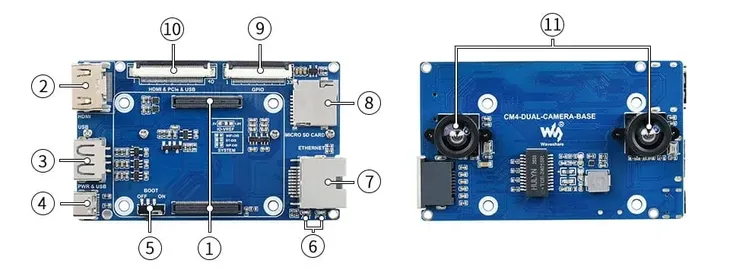

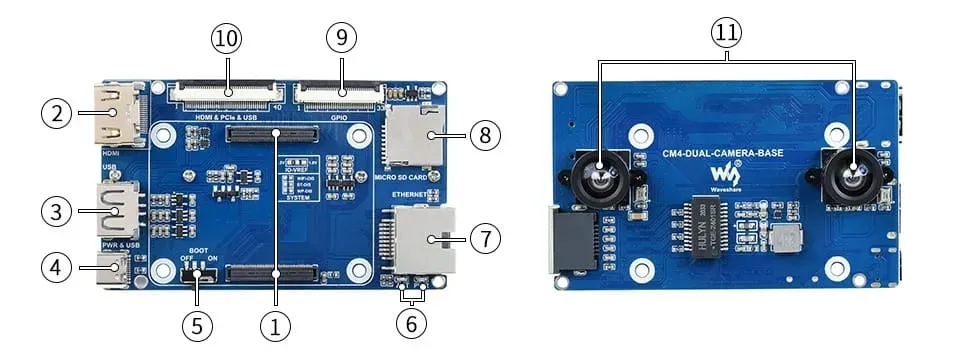

▶️ Budowa moduł Dual Camera Base:

1. Gniazdo CM4
2. Złącze HDMI
3. Port USB 2.0
4. PWR i USB
5. BOOT wybór
6. Wskaźnik stanu CM4
7. Gigabit Ethernet RJ45
8. Gniazdo kart Micro SD
9. Złącze GPIO FFC
10. Złącze HDMI, PCIe i USB FFC
11. Podwójne aparaty IMX219, 8MP

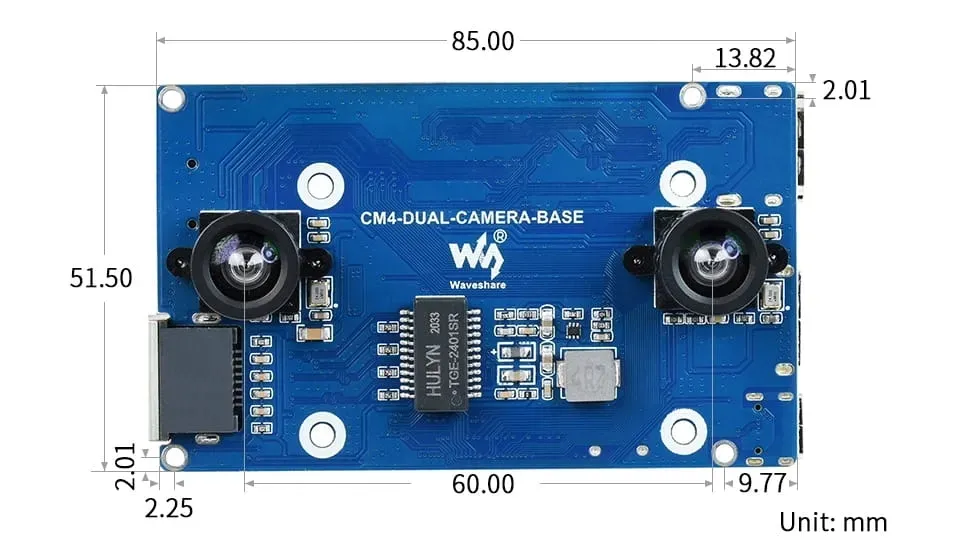

▶️ Wymiary:

✅ Zestaw zawiera:

• Moduł Dual Camera Base
• Zestaw śrub

❗ Uwaga: Zestaw nie zawiera CM4, który należy nabyć osobno ❗
