MODUŁ MAX6675 Z TERMOPARĄ TYP K DO 800°C SPI

MAX6675 z Termoparą 800°C

Zestaw z modułem z układem MAX6675 i sondą termopary typu K.

Termopary z natury dają sygnał analogowy, napięciowy. Aby podłączyć taki czujnik do mikrokontrolera, wymagany jest dedykowany układ, który nam tę wartość przetworzy na postać cyfrową. Napięcie na wyjściu termopary jest bardzo niskie (rzędu mV).

Zmiana temperatury to rząd μV. Przetworniki ADC wbudowane w mikrokontrolery nie mają aż takiej dokładności, aby precyzyjnie poradzić sobie z termoparą. Dlatego potrzebujemy dedykowanego, precyzyjnego układu, który umożliwi nam pomiar z użyciem termopary.

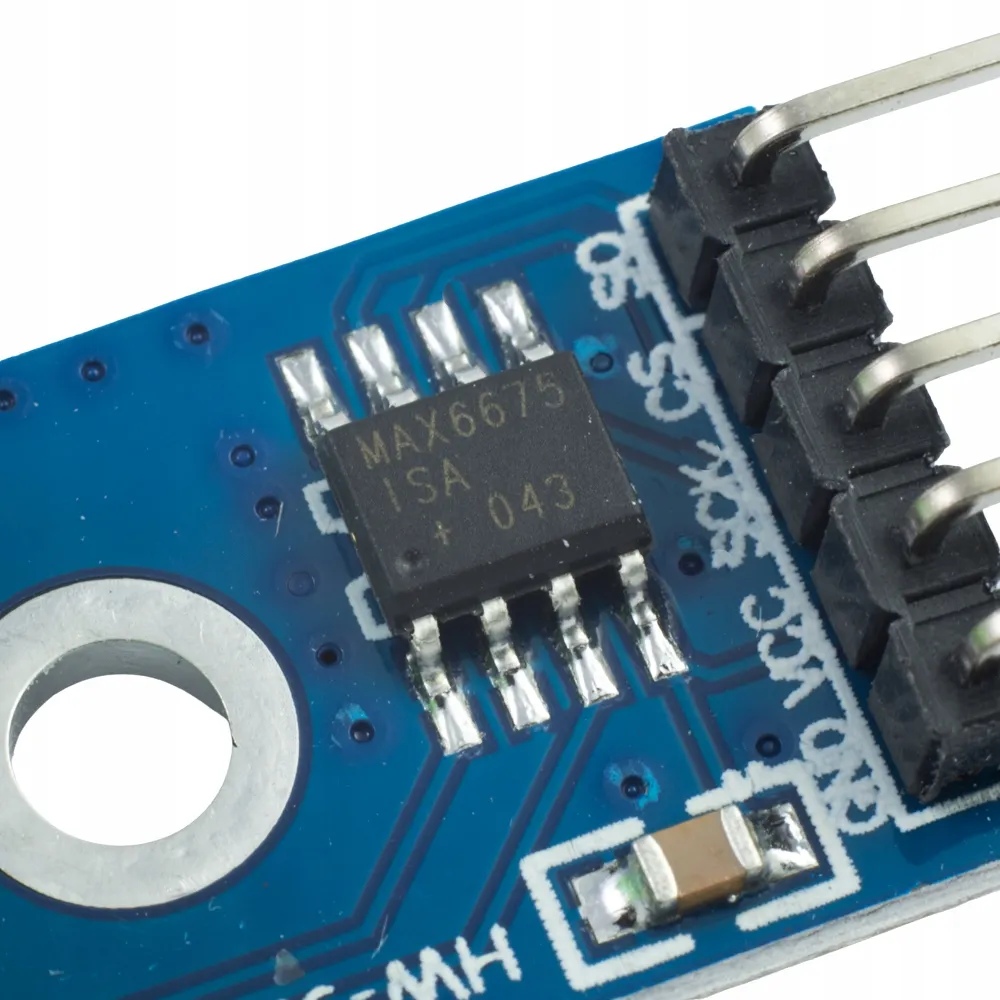

MAX6675 jest scalonym układem konwertera analogowo-cyfrowego o zakresie od 0°C do 1024°C. Jest on dedykowany do pomiarów z wykorzystaniem termopary typu K. Z jego pomocą precyzyjnie dokonasz pomiarów temperatury.

Układ oferuje 12-bitową rozdzielczość konwersji. Odczyt z MAX6675 odbywa się poprzez interfejs SPI. Nadaje się do połączenia do Arduino, STM32, ESP32 itp.

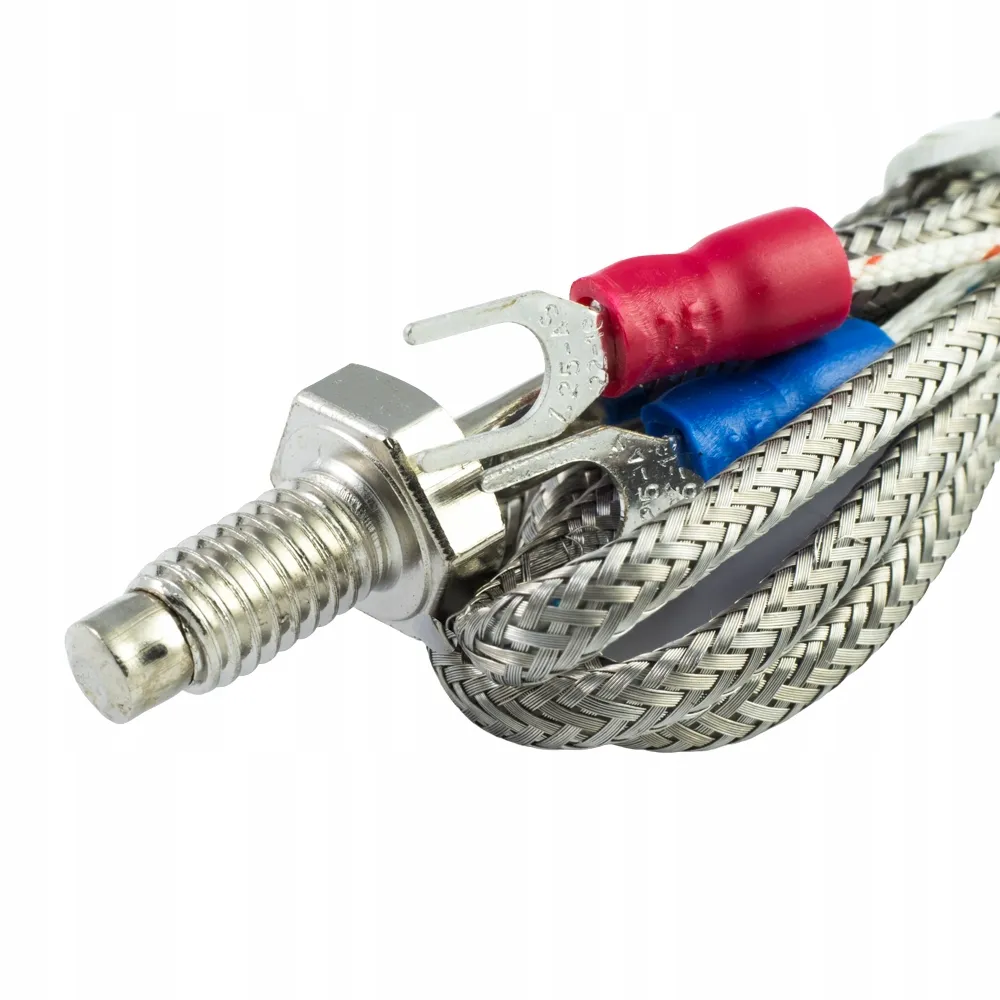

ermopara dołączona do zestawu potrafi zmierzyć temperaturę do 800°C (typ K). Posiada gwintowane połączenie sondy w rozmiarze M6. Od strony konwertera dostajemy zarobione wsuwane końcówki, które pasują do modułu z MAX6675.

Parametry modułu MAX6675 z Termoparą 800°C

• Układ przetwornika: MAX6675
• Napięcie zasilania modułu: 3,3V - 5V
• Rozdzielczość przetwornika: 12-bit
• Interfejs komunikacyjny: SPI
• Temperatura pracy przetwornika: od -20 do 85 °C
• Wymiary modułu: 32 x 16 mm
• Termopara: Typ K
• Maksymalna temperatura termopary: 800°C
• Rozdzielczość pomiarowa termopary: 0,25°C
• Długość przewodu sondy: 48 cm
• Gwint sondy: M6

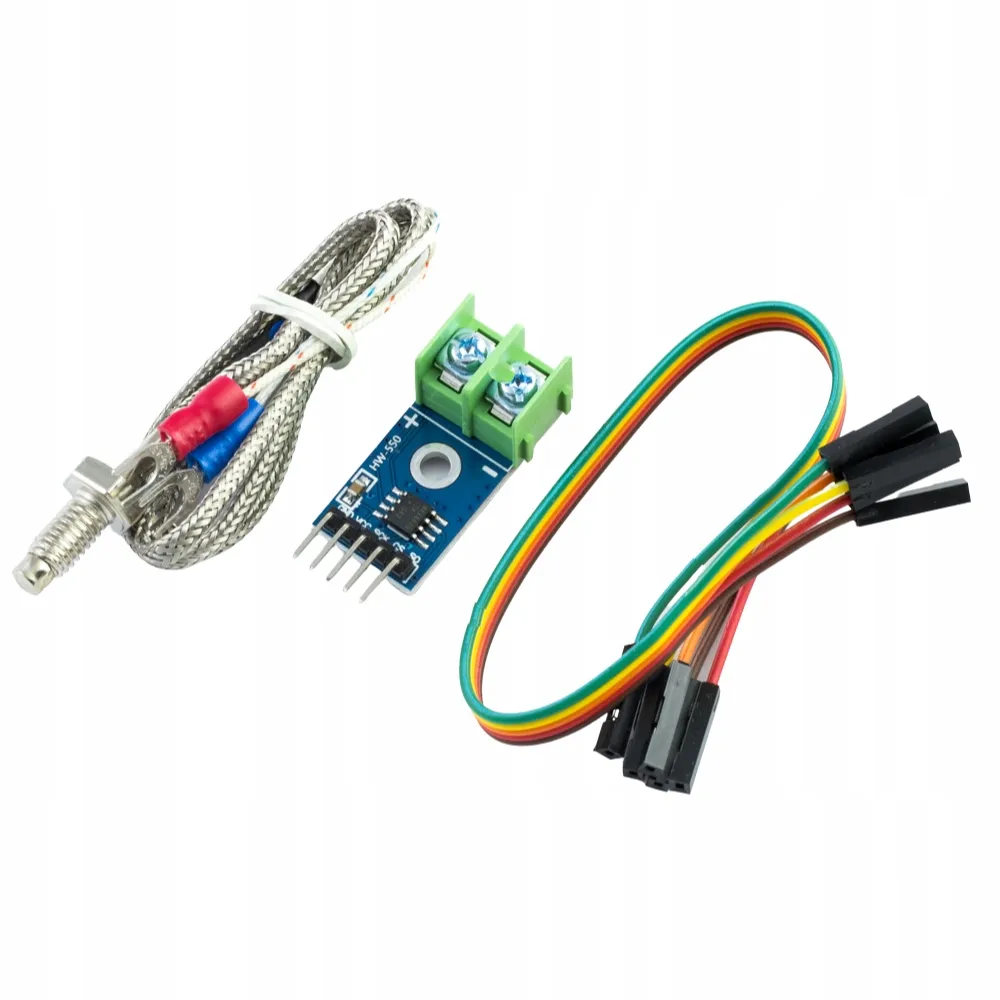

W zestawie:

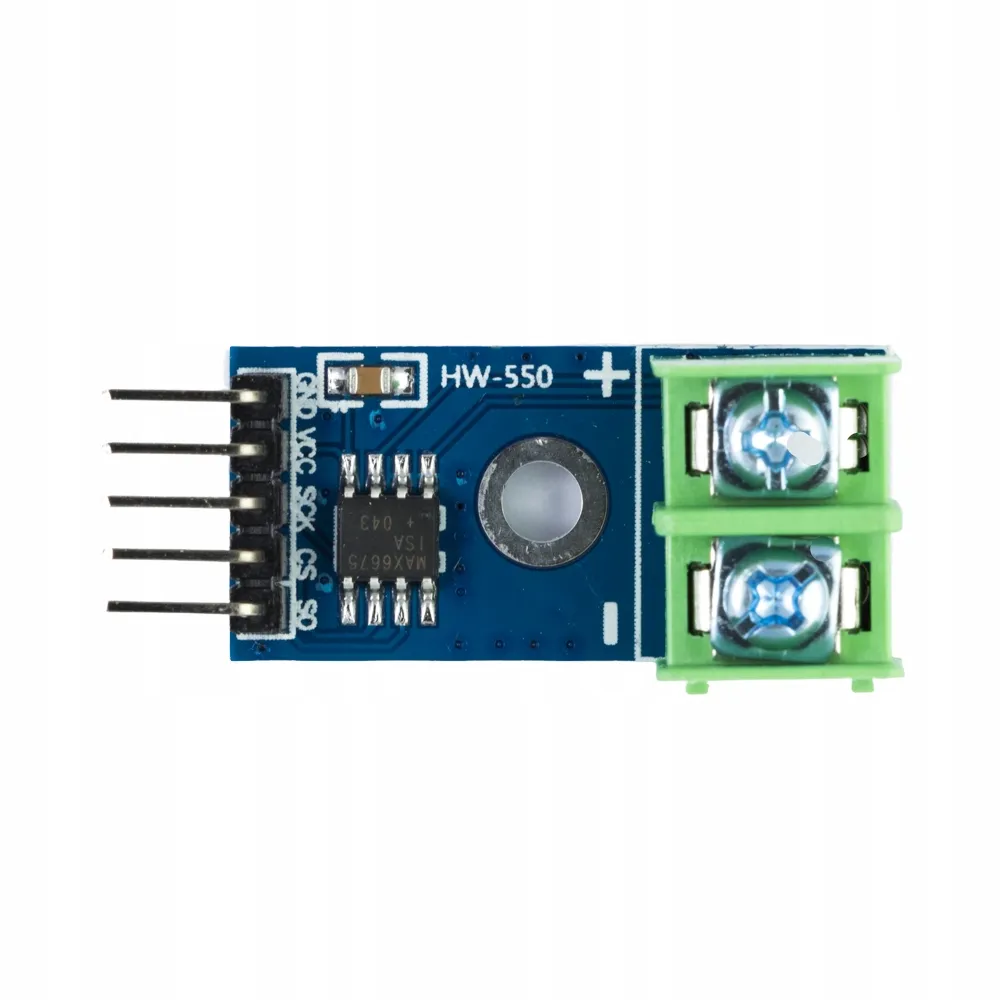

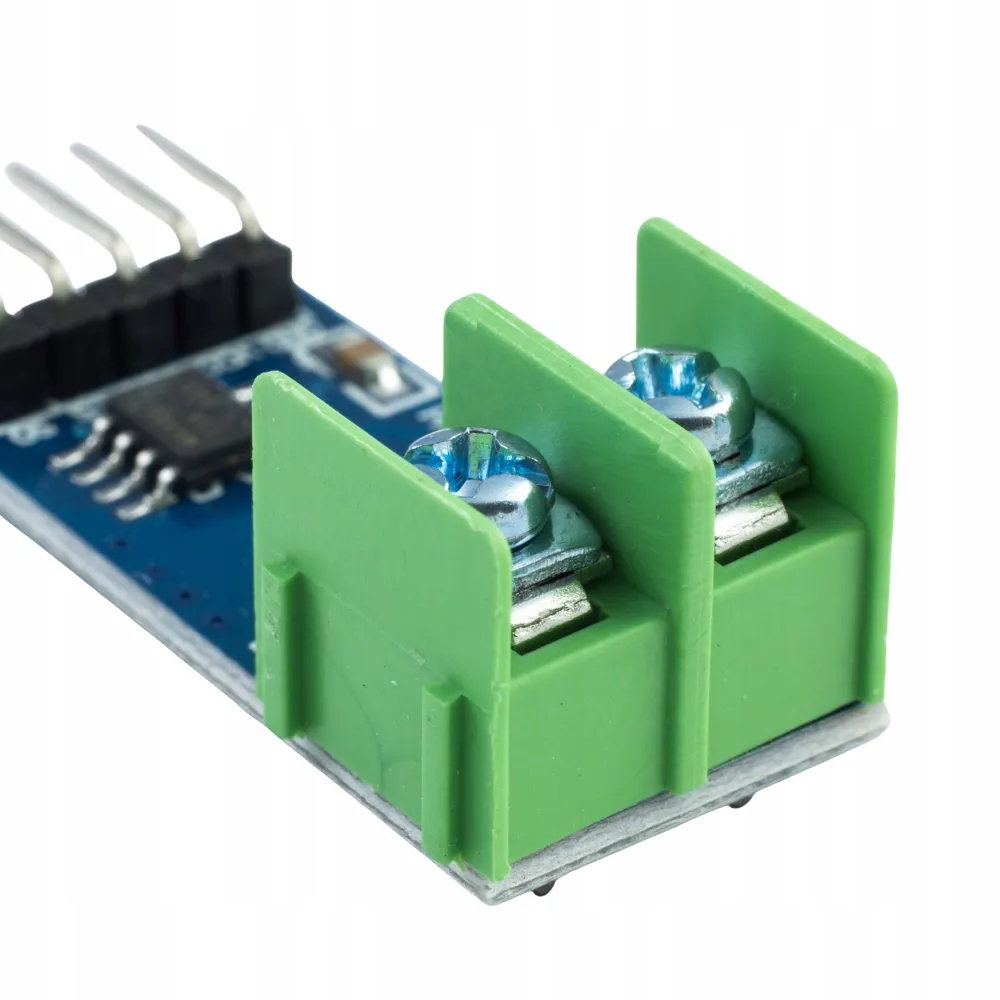

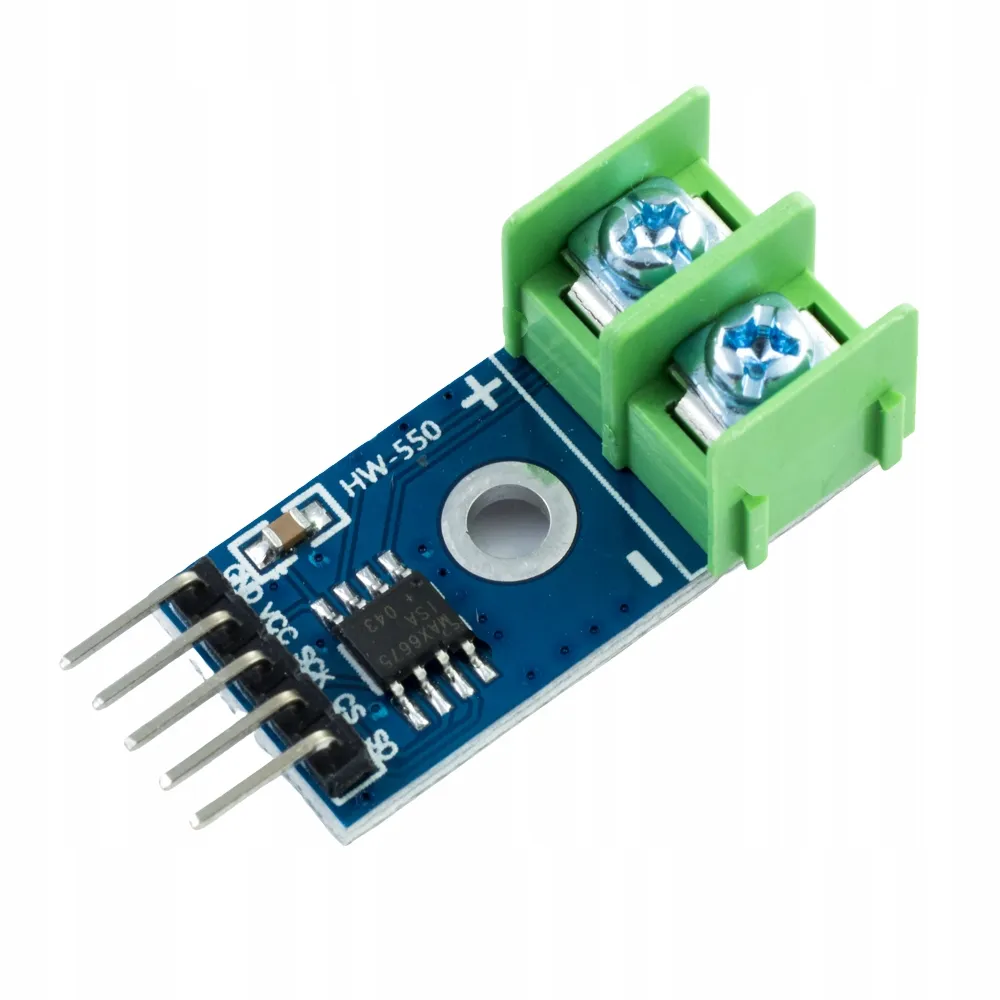

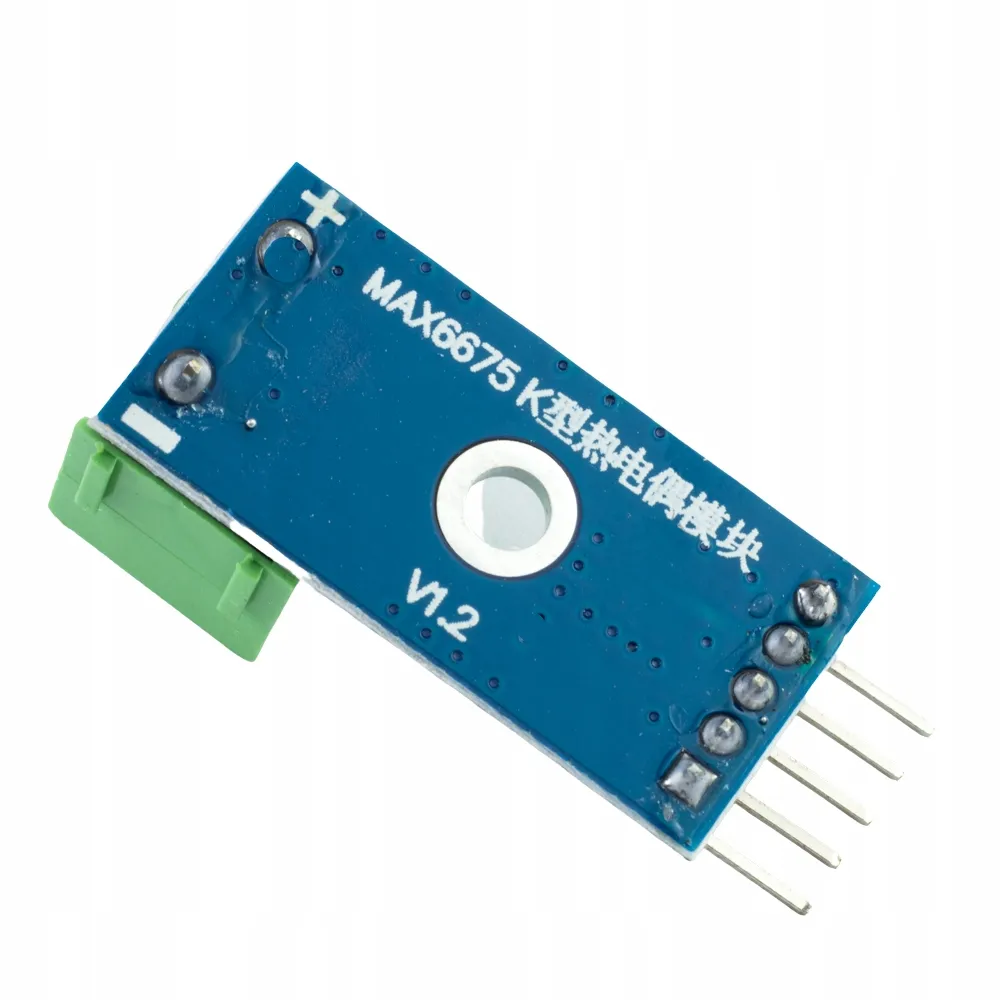

• Moduł z układem MAX6675
• Sonda termopary typu K
• Przewody połączeniowe
