Moduł Nano V3 Atmega328 CH340 16MHz

Modul Nano V3 Atmega328 CH340 klon Arduino

Opis produktu

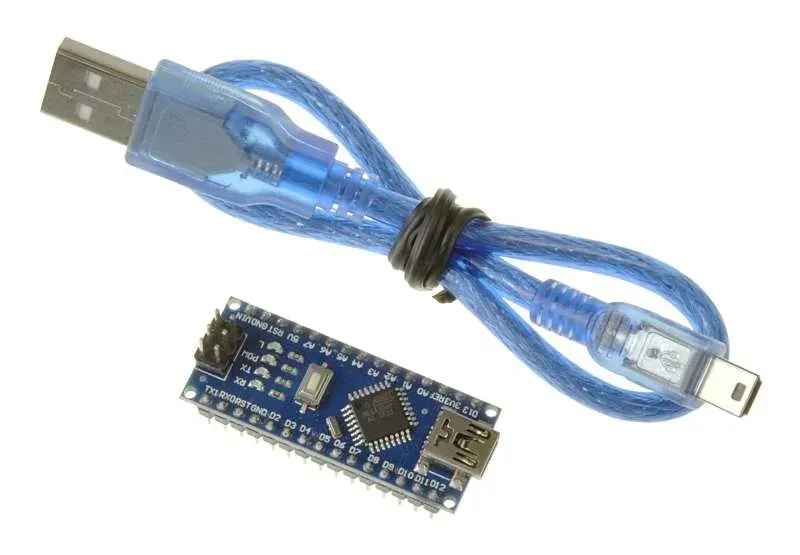

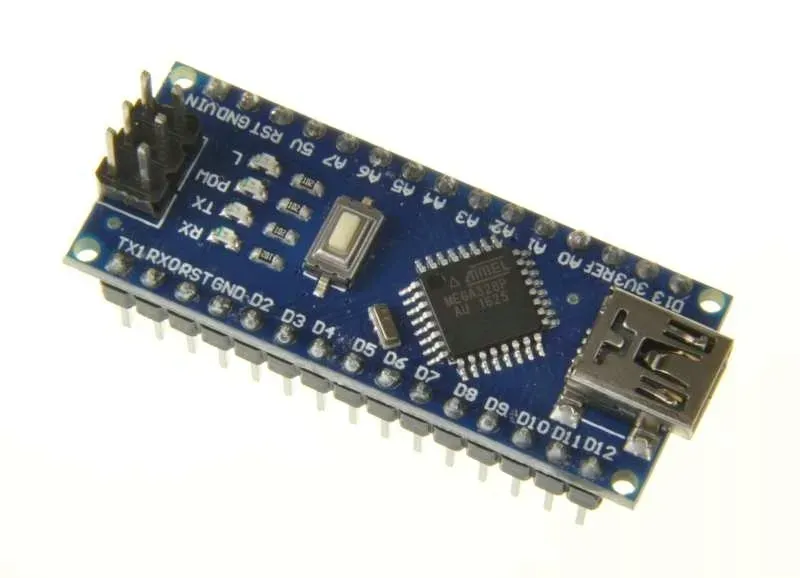

Wiernie odwzorowany klon uniwersalnego mini modułu Arduino opartego o mikrokontroler ATmega328P. Dzięki niewielkim rozmiarom znajduje zastosowanie w wielu projektach mikroprocesorowych Arduino. Wygodne programowanie z pozycji komputera możliwe jest dzięki podłączeniu przez złączu mini USB. Nano wyposażone jest w stabilizator napięcia, umożliwiający zasilenie modułu z napięcia wyższego od 5V.

Zalety produktu

✔ oparte jest na popularnym module Uno

✔ posiada mikrokontroler Atmega328

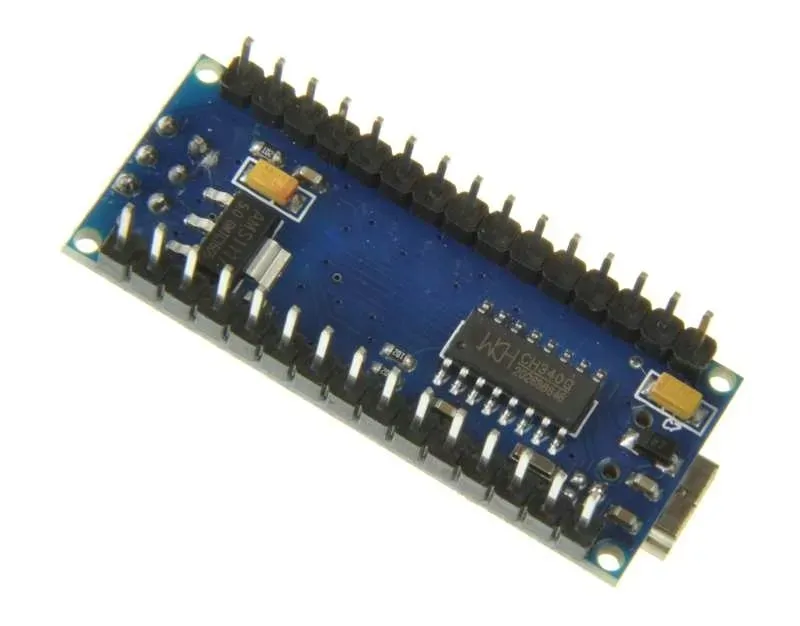

✔ złącze USB z układu CH340

Cechy:

↗️opiera się na popularnym module Uno (stosowany również w Arduino PRO)

↗️mikrokontroler Atmega328:

↗️32kB pamięci Flash

↗️1kB pamięci SRAM

↗️1kB pamięci EEPROM

↗️złącze USB z układ CH340 Arduino NANO V3.0

↗️taktowanie sygnałem zegarowym 16 MHz

↗️14 cyfrowych pinów działających w standardzie TTL5V z wbudowanymi rezystorami pull-ip, do wykorzystania jako wejścia lub wyjścia o wydajności do 40mA

↗️niektóre piny mają dodatkowe funkcje (UART, INT, PWM, SPI, LED)

↗️6 kanałów PWM przeznaczonych np. do sterowania serwami / silnikami np. SG-90

↗️8 analogowych wejść, każde umożliwiające pomiar z 10 bitową rozdzielczością. Niektóre spełniają dodatkowe funkcje (I²C, AREF, Reset)

↗️opcje zasilania:

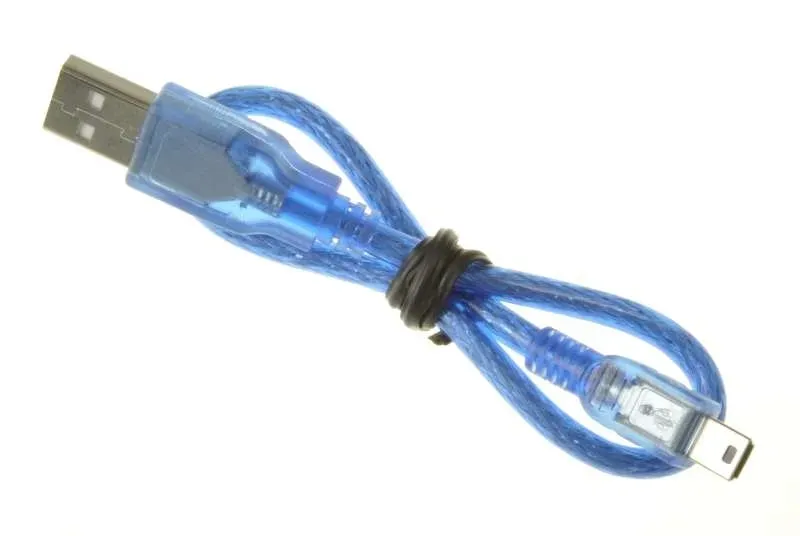

• kabel mini-USB

↗️napięcie niestabilizowane 7-12V podawanym na pin 30 lub ze stabilizowanego źródła napięcia 5V

↗️automatyczny wybór źródła zasilania o najwyższym napięciu

↗️CH340 może być zasilany tylko przez USB

↗️system komunikacji z komputerem poprzez:

• interfejs UART - wyprowadzonego na piny 0 (RX) i 1 (TX)
• USB - układ CH340
• interfejsy I²C (TWI) oraz SPI

↗️praca z napięciami 5 V

↗️switch ręcznego resetu

↗️diody LED kontroli pracy

↗️rozmieszczenie złącz na płytce pozwala wpiąć moduł bezpośrednio do płytki stykowej

↗️przylutowane wtyki konektorów

↗️do programowania służy proste w obsłudze i darmowe Arduino IDE http://www.arduino.cc/en/Main/Software

↗️mikrokontroler ma fabrycznie zainstalowany BLINK LED 13 oraz bootloader, umożliwiający wgrywanie oprogramowania bez użycia dodatkowego sprzętu

↗️możliwość zaprogramowania procesora przez ICSP

Dane techniczne

☑️Napięcie zasilania: 5V

☑️Mikrokontroler: ATmega328 - 16 MHz

☑️Porty - Piny I/O: 14

☑️Ilość wejść analogowych: 8

☑️Ilość wyjść: PWM    6

☑️Interfejsy szeregowe: UART, SPI, I2C

☑️Zewnętrzne przerwania

☑️Zabezpieczenie przeciw przepływowi zbyt dużego prądu

☑️Moduł wykonany na laminacie o grubości 0,8 mm

☑️Masa: poniżej 5 g.

☑️Rozstaw pinów: 2.54mm (możliwość zamontowania w płytkach stykowych)

☑️Wymiary: 45x19 mm

☑️32kB pamięci flash

☑️1kB EEPROM

☑️1kB SRAM

☑️2 timery: liczniki 8bit

☑️1 timer: licznik 16bit

⚠️Uwagi⚠️

⚡Jeśli napięcie zasilania jest wyższe niż 5 V należy je podłączyć do wyprowadzenia RAW, które jest połączone ze stabilizatorem.

⚡VCC jest połączone bezpośrednio z pinami mikrokontrolera, podłączenie napięcia wyższego niż 5 V może trwale uszkodzić układ.

⚡Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40mA, co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi.

⚡Arduino NANO z programatorem CH340 wymaga dodatkowego sterownika dostępnego na http://www.driverscape.com/download/usb-serial-ch341

⚡Strona domowa Arduino Pro Mini - http://www.arduino.cc/en/Main/arduinoBoardNano

⚡Program IDE - http://www.arduino.cc/en/Main/Software

⚡Błędy w wyprowadzeniach płytki Nano V3.0 - http://microcontrollers.cba.pl/?p=6

⚡Sterownik do układu USB - http://www.driverscape.com/download/usb-serial-ch341
