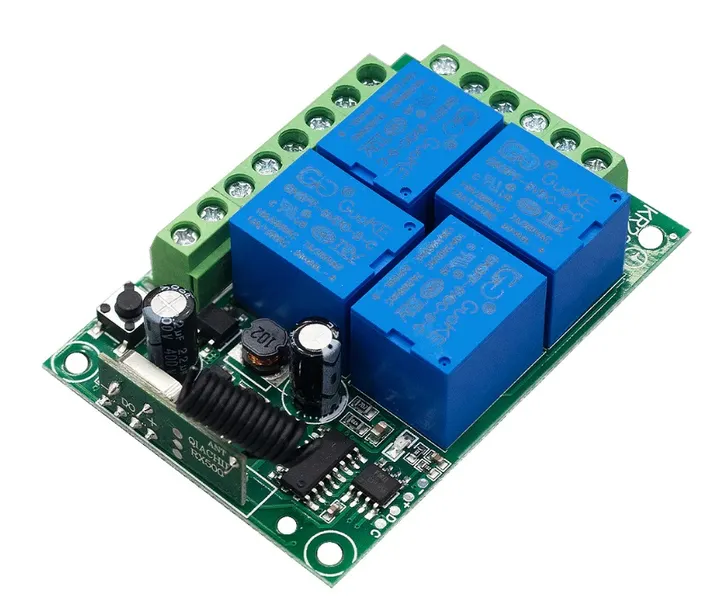

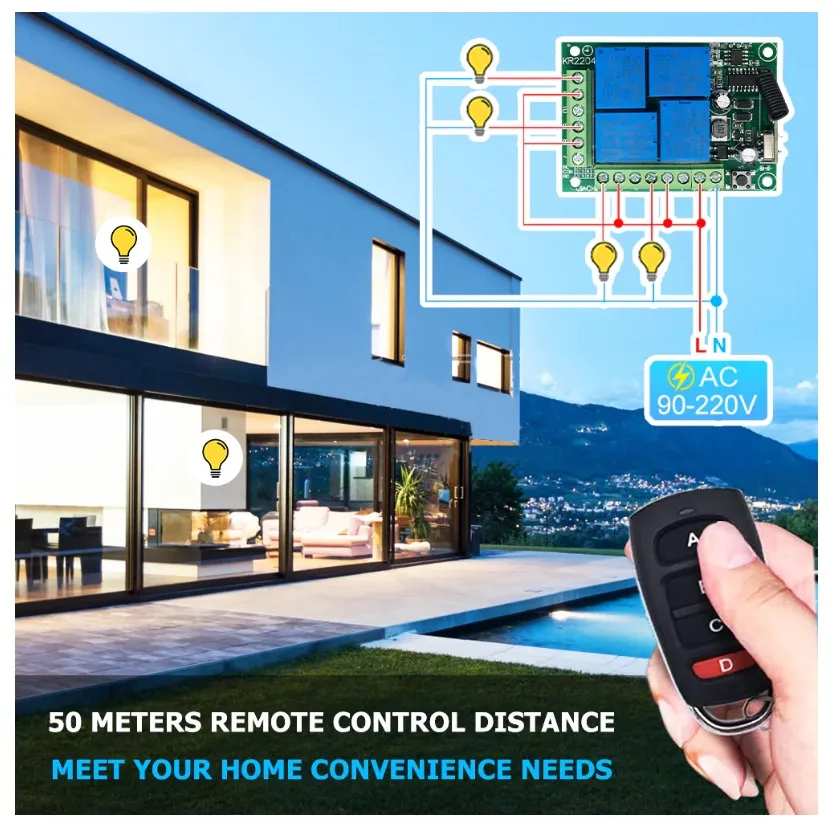

Moduł przekaźnika 4CH 230V RF

Zdalnie sterowny przekaźnik 4CH 4 kanały zasilany 230V w obudowie z uniwersalnym pilotem RF 433Mhz - moduł z czterema przekaźnikami bezpotencjałowymi

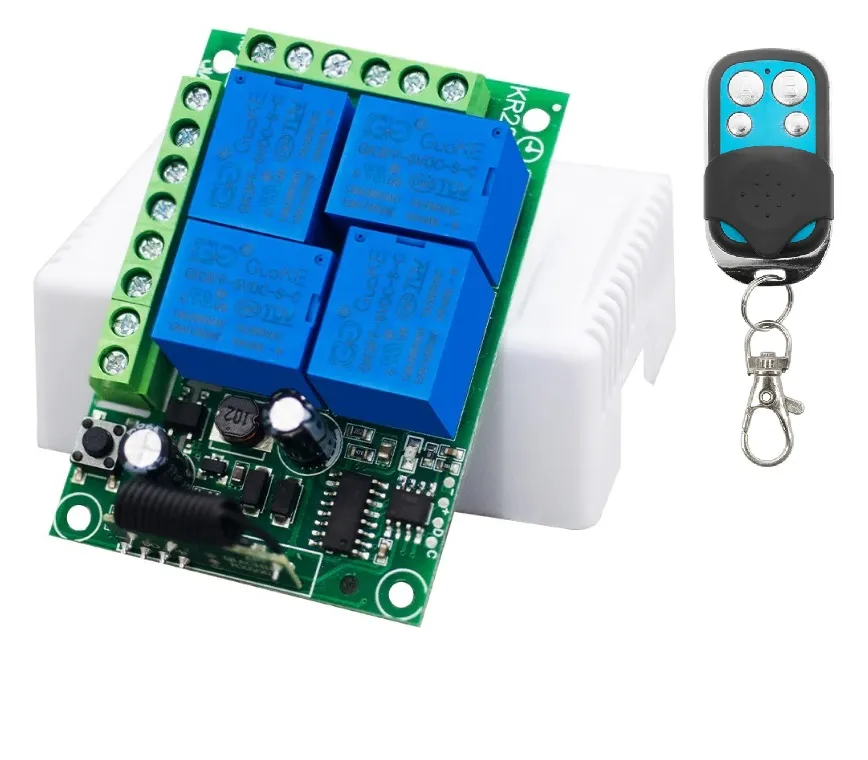

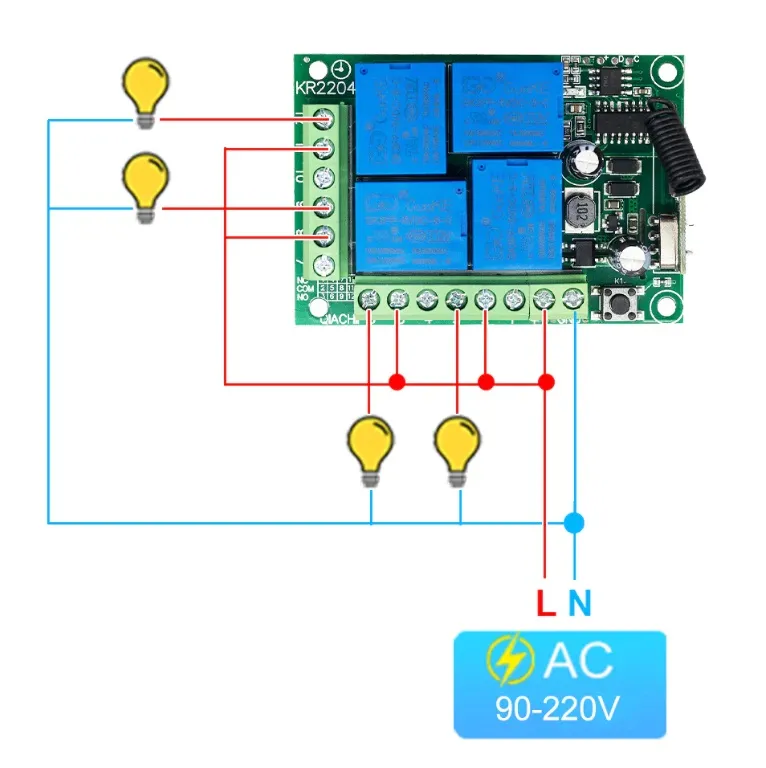

Przekaźnik 4 kanałowy sterowany radiowo w komplecie z 1 pilotem działającymi na częstotliwości 433MHz.

Moduł powinien być zasilany napięciem 230V,

Moduł posiada możliwość pracy w 3 różnych trybach i potrafi zapamiętać aż do 25 pilotów.

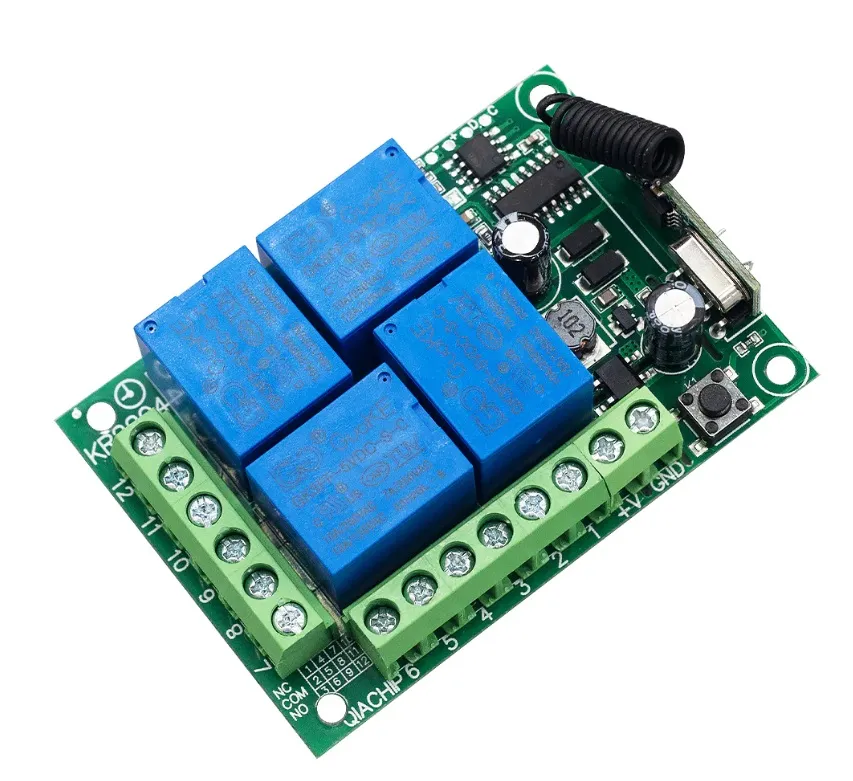

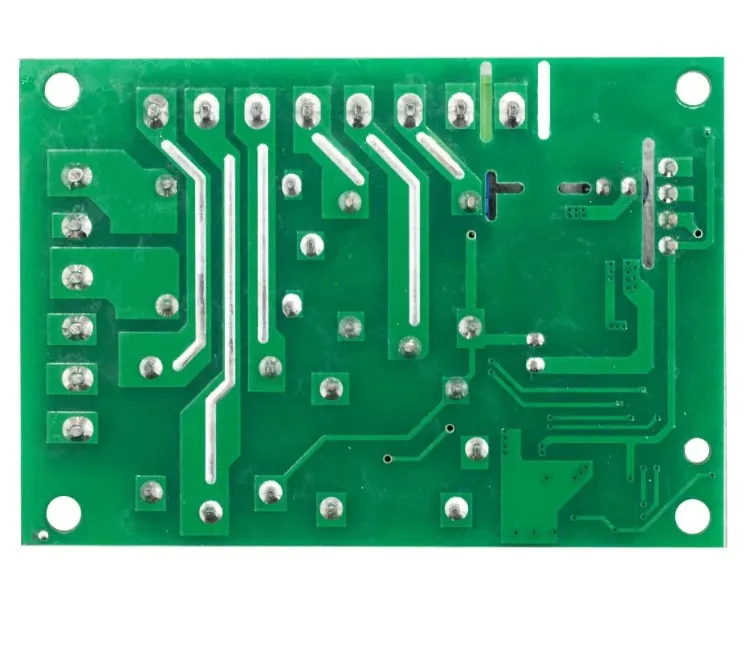

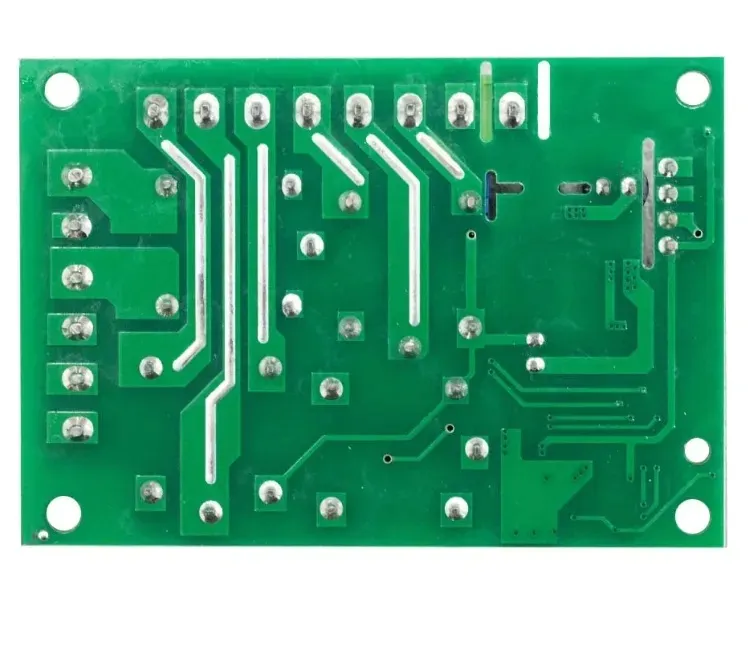

Produkt cechuje prostota obsługi oraz programowania i niezawodność. Każdy z przekaźników ma wyprowadzone złącza COM, NO i NC. Dzięki zastosowanej antenie mamy zapewniony zwiększony zasięg. Całość została zamknięta w obudowie.

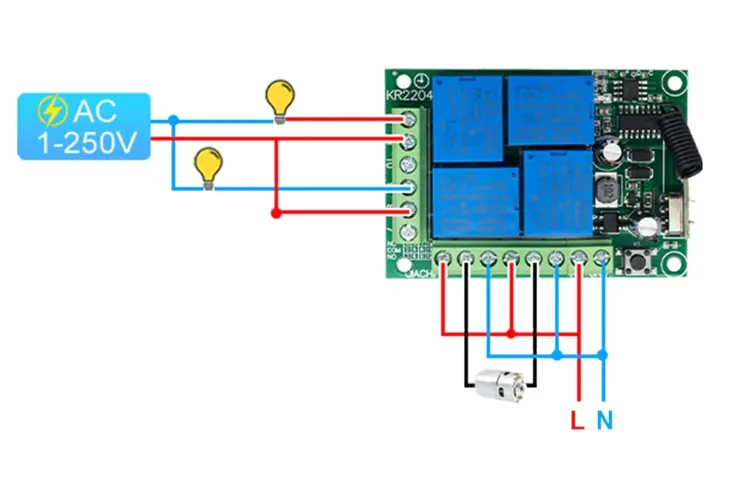

Trzy tryby pracy:

1) chwilowy; 2) Przełączenia; 3) Zatrzaskowy.

1) Tryb chwilowy:

Po pomyślnym sparowaniu w tym trybie naciśnij i przytrzymaj przycisk pilota (taki jak A), odpowiedni przekaźnik w odbiorniku zostanie włączony; zwolnij przycisk pilota (np. A), a odpowiedni przekaźnik w odbiorniku wyłączy się;

2) Tryb przełączania:

Po pomyślnym sparowaniu w tym trybie naciśnij przycisk pilota (taki jak A), aby włączyć odpowiedni przekaźnik w odbiorniku; naciśnij ponownie przycisk pilota (taki jak A), aby wyłączyć odpowiedni przekaźnik w odbiorniku;

3) Tryb zatrzaskowy:

Po pomyślnym sparowaniu w tym trybie naciśnij przycisk pilota (taki jak A), przekaźnik odbiornika odpowiadający A zostanie włączony; naciśnij inny przycisk pilota (np. B), przekaźnik na odbiorniku odpowiadający A zostanie wyłączony, a odbiornik odpowiadający B zostanie włączony, przekaźnik będzie otwarty. naciśnij trzeci przycisk pilota (np. C), amplituner wyłączy się. (Uwaga: w tym trybie zaleca się używanie pilota z trzema lub więcej przyciskami).

parametry techniczne"

Napięcie robocze: DC  230 V

Napięcie wejściowe: 1 ~ 250 V

Napięcie wyjściowe: 1 ~ 250 V

Prąd spoczynkowy:

Maksymalny prąd: 10A

Piny przekaźnika: COM \ NO \ NC

Częstotliwość radiowa: 433 MHz

Temperatura pracy: -30 ~ + 80 st.C

Czułość odbioru: > 104 dbm

Ilość pilotów do przechowywania: 25 sztuk

Tryb pracy RF: Odbiór bezprzewodowy superheterodynowy

modulacja: ASK

Zasięg odbioru: Otwarta przestrzeń wynosi ponad 50 metrów

Tryb pracy zdalnej: tryb chwilowy/tryb przełączania/tryb zatrzaskowy

INSTRUKCJA PROGRAMOWANIA

Jak ustawić tryb pracy sterownika?

Uwaga: Tryb pracy można ustawić tylko wtedy, gdy świecą się wskaźniki LED sterownika przełącznika.

Ustaw tryb chwilowy (Jog):

Krok 1) Naciśnij raz przycisk uczenia odbiornika.

Poczekaj, aż dioda LED na odbiorniku zaświeci się i przejdzie w stan ustawień.

Krok 2) Naciśnij raz przycisk na pilocie (np. przycisk A). Dioda LED na odbiorniku zacznie migać, a następnie zgaśnie. Tryb jog został ustawiony pomyślnie.

Ustaw tryb przełączania:

Krok 1) Naciśnij dwukrotnie przycisk uczenia na odbiorniku.

Poczekaj, aż dioda LED na odbiorniku zaświeci się i przejdzie w stan ustawień.

Krok 2) Naciśnij raz przycisk na pilocie (np. przycisk A). Wskaźnik LED na odbiorniku zacznie migać, a następnie zgaśnie. Tryb samoblokowania został pomyślnie ustawiony.

Ustaw tryb zatrzaskowy:

Krok 1) Naciśnij 3 razy przycisk uczenia na odbiorniku.

Poczekaj, aż dioda LED na odbiorniku zaświeci się i przejdzie w stan ustawień.

Krok 2) Naciśnij raz przycisk na pilocie (np. przycisk A). Dioda LED na odbiorniku zacznie migać, a następnie zgaśnie, co oznacza, że tryb blokady został pomyślnie ustawiony.

Ustaw tryb 2CH chwilowy + 2CH przełączanie:

Naciśnij przycisk uczenia na płycie odbiornika 4 razy (wskaźnik LED na płycie odbiornika będzie migać jednocześnie), następnie naciśnij dowolny klawisz na pilocie, wskaźnik LED na odbiorniku zamiga 3 razy, co oznacza pomyślne sparowanie.

Ustaw tryb 2CH chwilowy + 2CH zatrzaskowy:

Naciśnij klawisz uczenia na płytce odbiornika 5 razy (wskaźnik LED na płycie odbiornika będzie migać jednocześnie), następnie naciśnij dowolny klawisz na pilocie, wskaźnik LED na odbiorniku zamiga 3 razy, co oznacza pomyślne sparowanie.

Ustaw tryb Przełącznik 2CH + zatrzask 2CH:

Naciśnij 6 razy klawisz uczenia na płycie odbiornika (wskaźnik LED na płycie odbiornika będzie migać jednocześnie), następnie naciśnij dowolny klawisz na pilocie, wskaźnik LED na odbiorniku zamiga 3 razy, co oznacza pomyślne sparowanie.

Ustaw tryb Blokowanie 2 kanałów + zatrzaskiwanie 2 kanałów:

Naciśnij klawisz uczenia na płycie odbiornika 7 razy (wskaźnik LED na płycie odbiornika będzie migać jednocześnie), następnie naciśnij dowolny klawisz na pilocie, wskaźnik LED na odbiorniku zamiga 3 razy, co oznacza pomyślne sparowanie.

Dodatkowo umieszczamy film instruktażowy, w którym w prosty sposób wyjaśnimy, jak zaprogramować moduł.https://youtu.be/7IP1isvo5Sg
