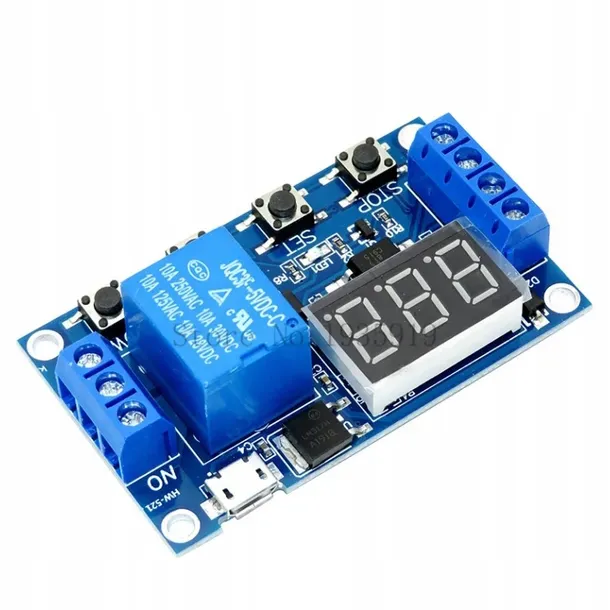

Moduł Przekaźnika Czasowego Micro USB

Moduł Przekaźnika Czasowego Micro USB

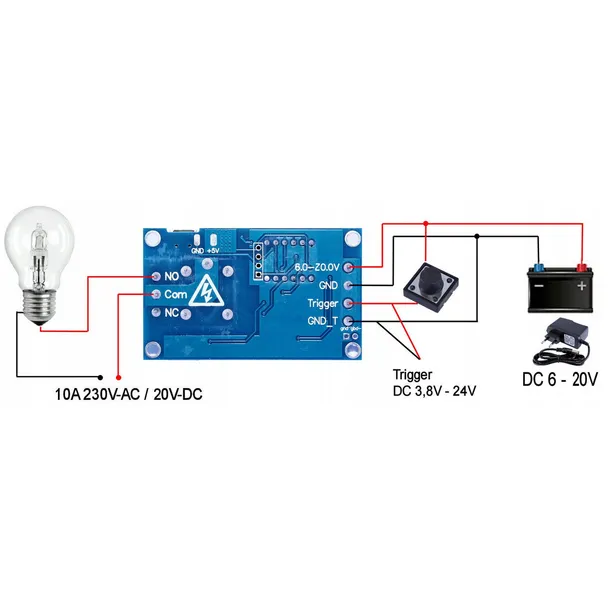

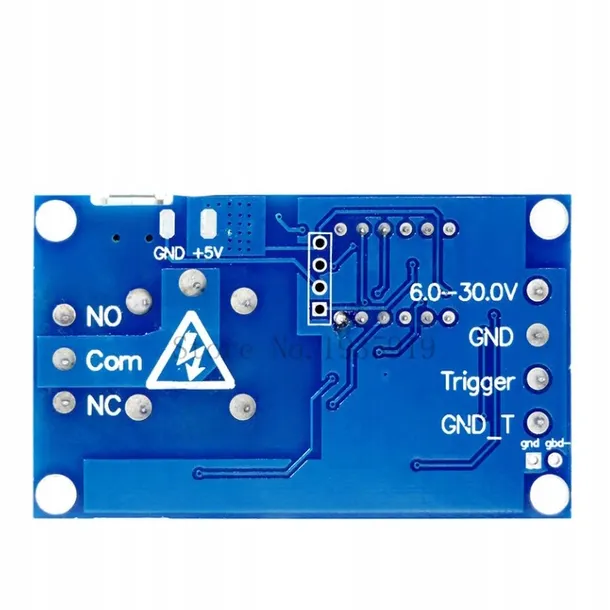

✅ Zasilanie: 6V - 20V lub micro USB 5.0V (dla zasilania powyżej 20V należy zastosować przetwornicę step down np. LM2596 i ustawić napięcie na 8-10V)

✅ Trigger (wyzwalacz): 3,8V - 20V

✅ Zakres czasu: 0-999 minut

✅ Temperatura pracy: -40°C do 85°C

✅ Wymiary: 62mm x 38mm x 19mm

✅ Przekaźnik: 10A, 230V AC / 30V DC

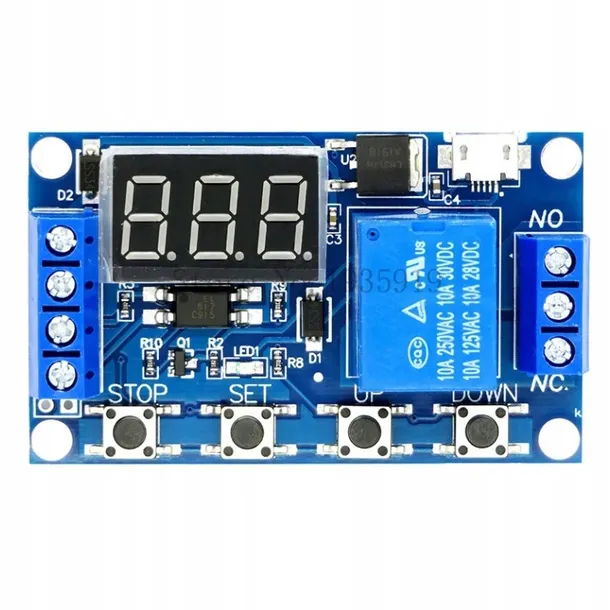

✅ Przyciski:

• STOP: włącz/wyłącz przekaźnik (odliczanie działa - przekaźnik wyłączony)
• SET (długie naciśnięcie): wybór funkcji i przejście do atrybutów
• SET (krótkie naciśnięcie): wyświetlenie atrybutów funkcji

✅ Procedura programowania:

1. Naciśnij przycisk STOP, wybierając opcję ON.
2. Poczekaj, aż na wyświetlaczu pojawi się 000.
3. Wciśnij długo SET -> Wybierz program przyciskami UP / DOWN.
4. Wciśnij krótko SET -> Migające OP na wyświetlaczu -> 000 -> Wprowadź długość trwania atrybutu przyciskami UP / DOWN.
5. Przyciskiem STOP wybierz jednostkę czasu:000 -> Sekunda00.0 -> Dziesiąta część sekundy (np. 05.5 = 5,5 sekundy)0.0.0 -> Minuta (np. 0.0.1 = 1 minuta)
6. Wciśnij długo SET -> Po zakończeniu migania numeru programu np. P1.1 procedura zostanie zakończona.

✅ Opis programów:

• P1.1: Po podaniu sygnału Triggera włączenie przekaźnika i odliczanie czasu ustawionego w OP, po czym przekaźnik się wyłącza.
• P1.2: Jak wyżej, ale podanie sygnału Triggera podczas odliczania powoduje odliczanie od 0.
• P1.3: Jak wyżej, ale podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika i reset odliczania.
• P-2: Po podaniu sygnału Triggera odliczanie czasu CL, następnie włączenie przekaźnika i odliczanie OP, po czym przekaźnik się wyłącza.
• P3.1: Po podaniu sygnału Triggera włączenie przekaźnika i odliczanie OP, wyłączenie przekaźnika i odliczanie CL, cykl powtarzany określoną ilość razy (LOP = nieskończona pętla), podanie Triggera podczas odliczania wyłącza przekaźnik i resetuje odliczanie.
• P3.2: Po podłączeniu zasilania automatyczne włączenie przekaźnika i odliczanie OP, wyłączenie przekaźnika i odliczanie CL, cykl powtarzany określoną ilość razy (LOP = nieskończona pętla).
• P-4: Po podaniu Triggera włączenie przekaźnika, odliczanie OP zaczyna się po zniknięciu Triggera, podanie Triggera podczas odliczania resetuje licznik.

✅ Funkcja 3.2: Pozwala na działanie modułu bez Triggera. W momencie, gdy zasilimy moduł czasowy przez gniazdo microUSB 5V lub przez złącze 6V - 20V, moduł zaczyna odliczanie automatycznie, bez konieczności wyzwalania startu. Funkcja ta umożliwia nieskończoną lub określoną ilość cykli pracy przekaźnika.
