Moduł Przekaźnikowy 2R-D7 Modbus Rtu

✅MODUŁ PRZEKAŹNIKOWY 2R-D7 Modbus RTU✅

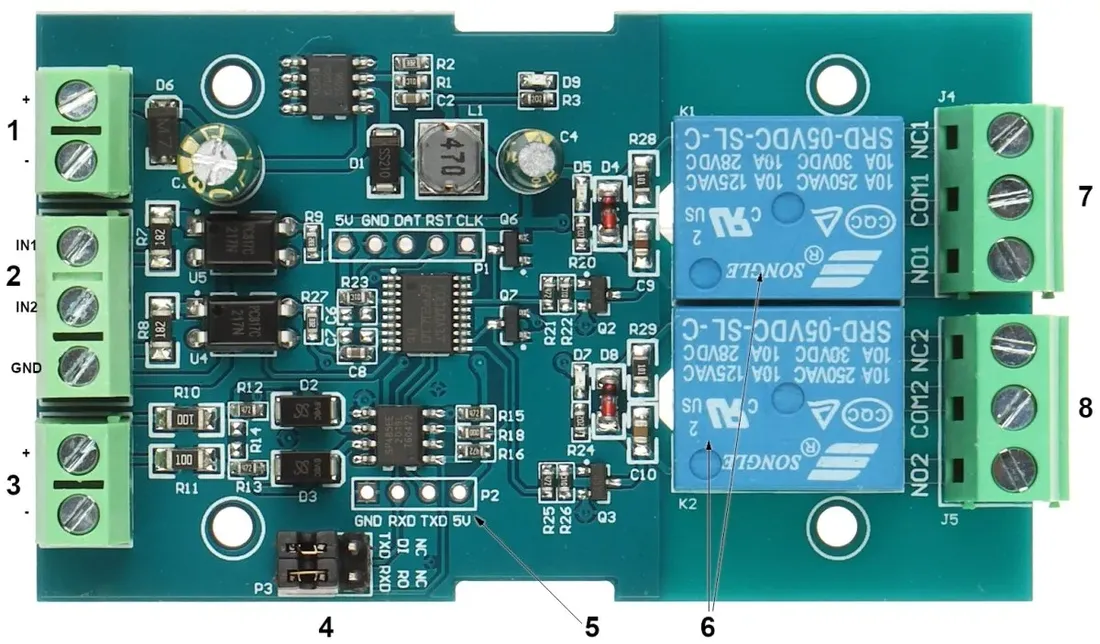

Moduł 2R-D7 pozwala na sterowanie 2 przekaźnikami przy użyciu protokołu Modbus RTU

Komunikacja z urządzeniem może odbywać się za pośrednictwem interfejsu RS-485 lub UART TTL

Dodatkowo urządzenie posiada 2 wejścia sterujące zabezpieczone transoptorami (zakres napięć wejściowych: 3.3 V ... 30 V)

Napięcie z wejść sterujących nie jest napięciem bezpośrednio zasilającym cewkę przekaźnika

Uwaga!

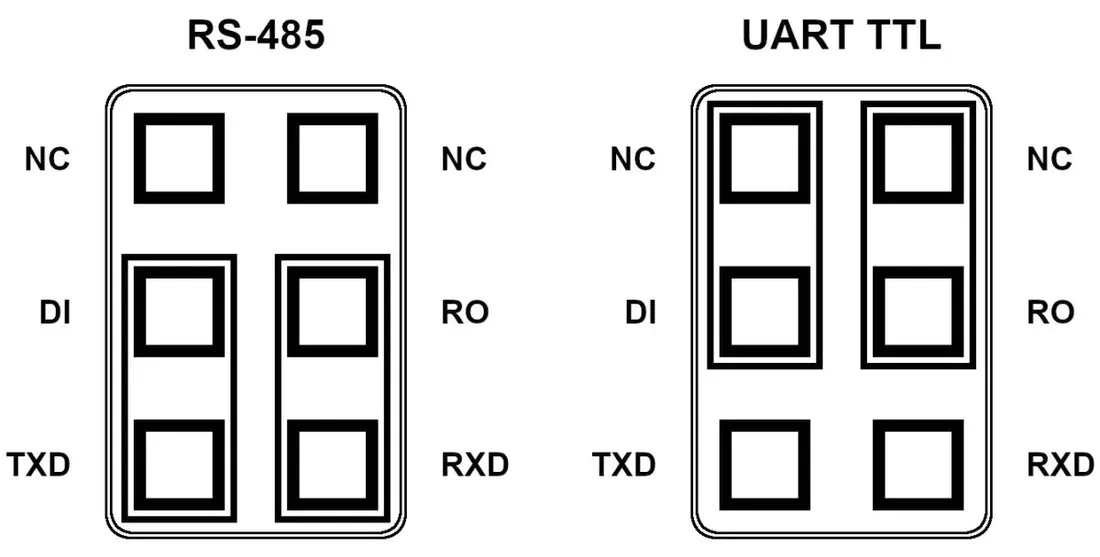

Wyboru interfejsu sterującego dokonuje się za pomocą zworek umieszczonych na płytce

Nie ma możliwości sterowania wyjściami za pomocą obu torów komunikacji jednocześnie

Sterowanie: RS-485 / UART TTL Protokół: Modbus RTU Szybkość transmisji: 4800 / 9600 / 19200 b/s (domyślna: 9600 b/s) Liczba wejść: 2 szt. Liczba wyjść przekaźnikowych: 2 szt. Obciążalność styków: 10 A / 250 V AC , 10 A / 30 V DC Wyjście: 2 x NO/NC Wybrane cechy:

• Sygnalizacja LED
• Wejścia sterujące zabezpieczone transoptorami, co pozwala stosować sygnały sterujące o napięciach z zakresu 3.3 V DC ... 30 V DC
• Wejście interfejsu UART jest przystosowane do montażu goldpinów dla sygnałów o napięciach dostosowanych do poziomu TTL (3.3 V DC / 5 V DC)
• Możliwość skonfigurowania adresu urządzenia (z zapamiętaniem ustawień po zaniku zasilania) w zakresie 1 - 255 (domyślny adres 255)
• Możliwość ustawienia opóźnienia zadziałania przekaźnika (jednostka bazowa: 0.1 s, zakres wartości: 0.1 s ... 6553.5 s)
• Zabezpieczenie przed odwrotną polaryzacją napięcia wejściowego

Zasilanie: 7 V ... 24 V DC (brak zasilacza w zestawie) Waga: 0.046 kg Wymiary: 85  x 49  x 19 mm Gwarancja: 2 lata

CE

Karta katalogowa EN

Instrukcja programowania EN
