MODUŁ PRZEKAŹNIKOWY Pulsar AWZ625

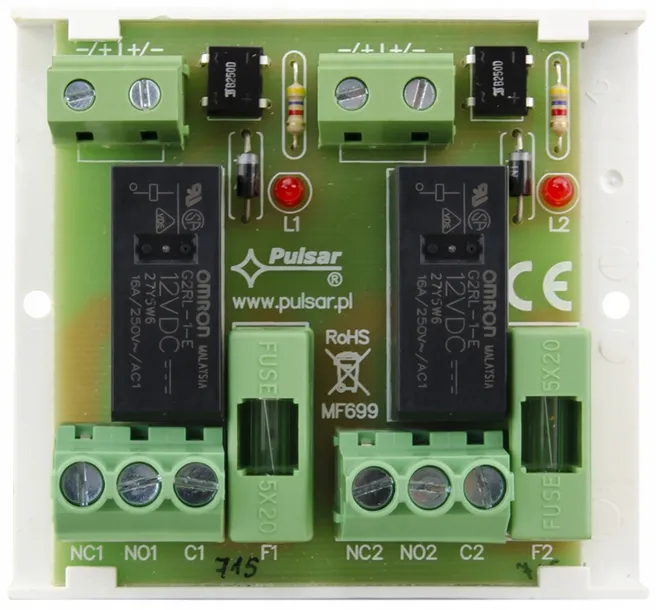

Moduł przekaźnikowy PU2/HV Pulsar AWZ625

Moduł przekaźnikowy PU2/HV Pulsar AWZ625

• Zasilanie: 10÷16VDC/VAC
• Przekaźniki: 2x REL-C/NO/NC, 6A@30VDC/250VAC
• Zabezpieczenie: bezpiecznik topikowy 6.3A

Moduł przekaźnikowy PU2/HV (AWZ625) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

Dane techniczne:

• Napięcie cewki przekaźnika: 10÷16V DC/AC (-/+5%),
• Prąd sterowania cewki: 33mA@12VDC
• Rezystancja cewki: 360 OHM (-/+10%)
• Moc cewki: 400mW
• Ilość przekaźników: 2
• Napięcie styków przekaźnika: 30VDC / 250VAC max.
• Prąd styków przekaźnika: 6A max.
• Styki przekaźnika: C/NC/NO
• Czas załączenia/wyłączenia: 15ms/8ms (-/+5%)
• Warunki pracy: II klasa środowiskowa, -10°C÷ 40°C
• Obudowa: konstrukcja typu “open-frame”, IP00
• Wymiary: L=75, W=70, H=30 [mm, +/-2]
• Waga netto/brutto: 0,08 / 0,11 [kg]
• Montaż: taśma montażowa lub wkręt montażowy x 2
• Złącza zasilające: Ø 0,41÷1,63 (AWG 26-14) 0,2 ÷ 1,5mm2
• Styki przekaźnika: Ø 0,41÷2,59 (AWG 26-10) 0,5 ÷ 4mm2
