Moduł PWM Explore

Moduł PWM Explore

Opis

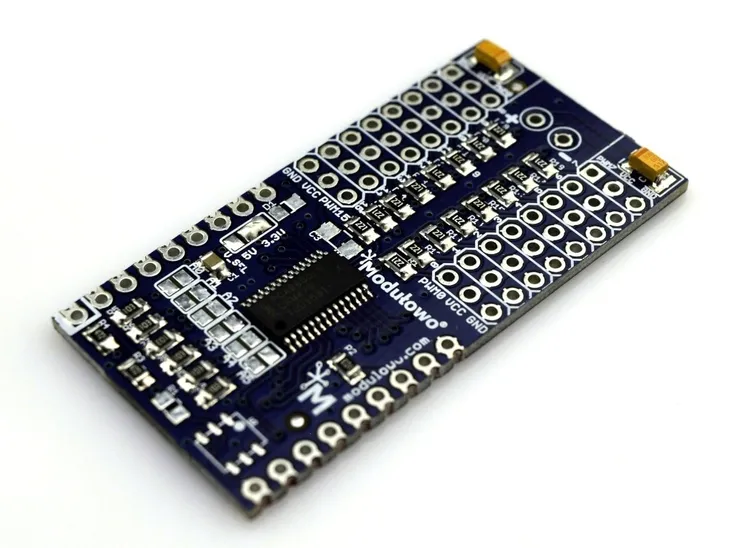

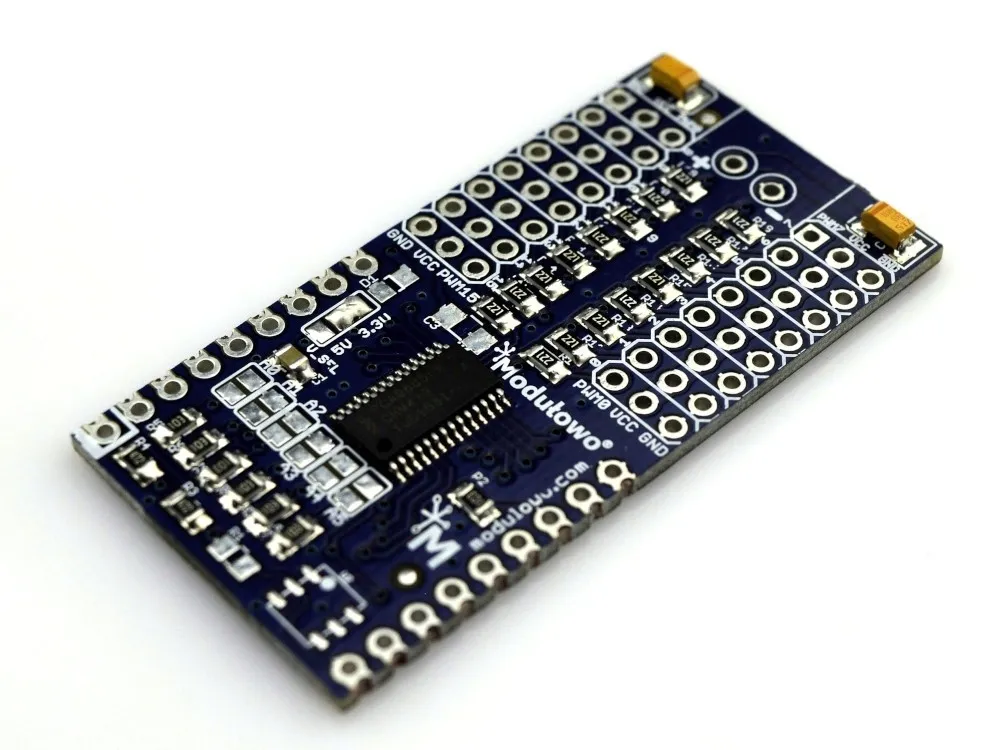

Moduł generuje 16 sygnałów PWM i komunikuje się za pomocą cyfrowego interfejsu I2C. Wbudowany układ PCA9685 (NXP Semiconductors) może generować sygnały z 12-bitową rozdzielczością. Jest zoptymalizowany do sterowania oświetlenia LED RGB/RGBA, ale może być używany również do innych celów, np. sterowania serwomechanizmami. Moduł posiada złącze do dodatkowego zasilania. Zworki adresowe A0:A5 umożliwiają podłączenie wielu układów do jednej magistrali I2C, a zworka konfiguracyjna V_SEL +3,3 V/+5 V umożliwia wybór napięcia zasilania i sygnałów cyfrowych.

Uwaga!

Standardowe ustawienie zworki zasilania to +3,3 V.

Rozwiązanie Modulowo® DuoNect™

Właściwości

• Wbudowany układ PCA9685
• Kanałów PWM
• 12-bitowa rozdzielczość generowania sygnałów PWM vzgodność z Modulowo® DuoNectTM
• Interfejs I2C
• Wyprowadzenia krawędziowe i przewlekane z rastrem 2,54 mm
• Złącze dodatkowego zasilania połączone z VCC układu
• Miejsce na układ do identyfikacji modułu
• Napięcie zasilania: +3,3 V/+5 V
• Wymiary: ~ 26 mm x 51 mm
• RoHS

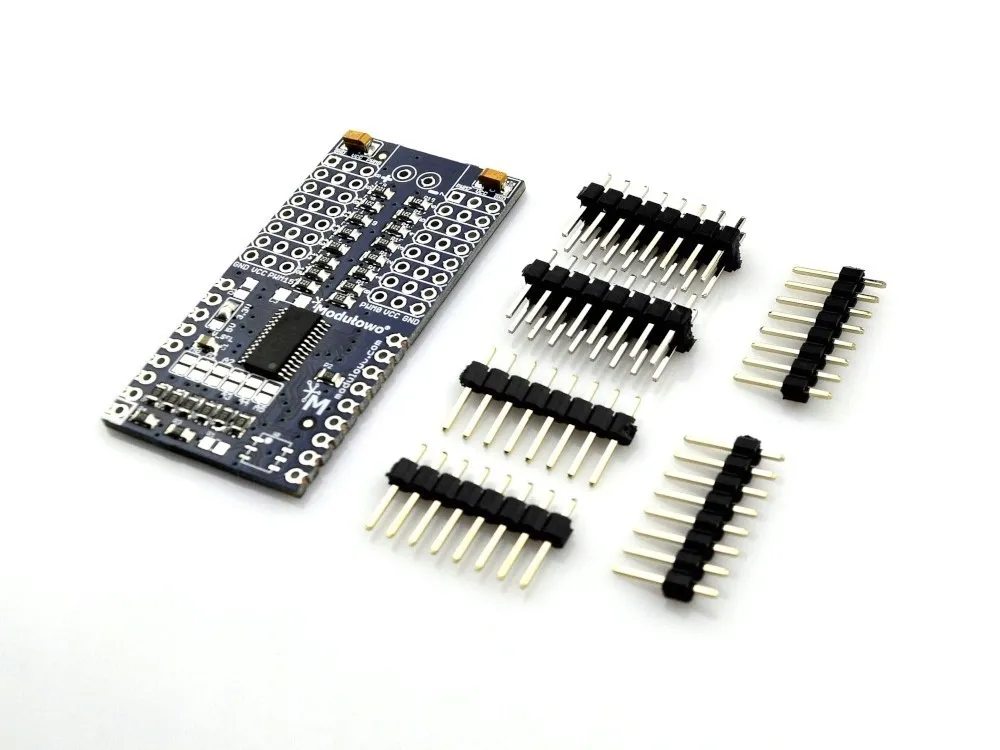

W zestawie

• Moduł MOD-71
• Zestaw złączy do samodzielnego zamontowania
