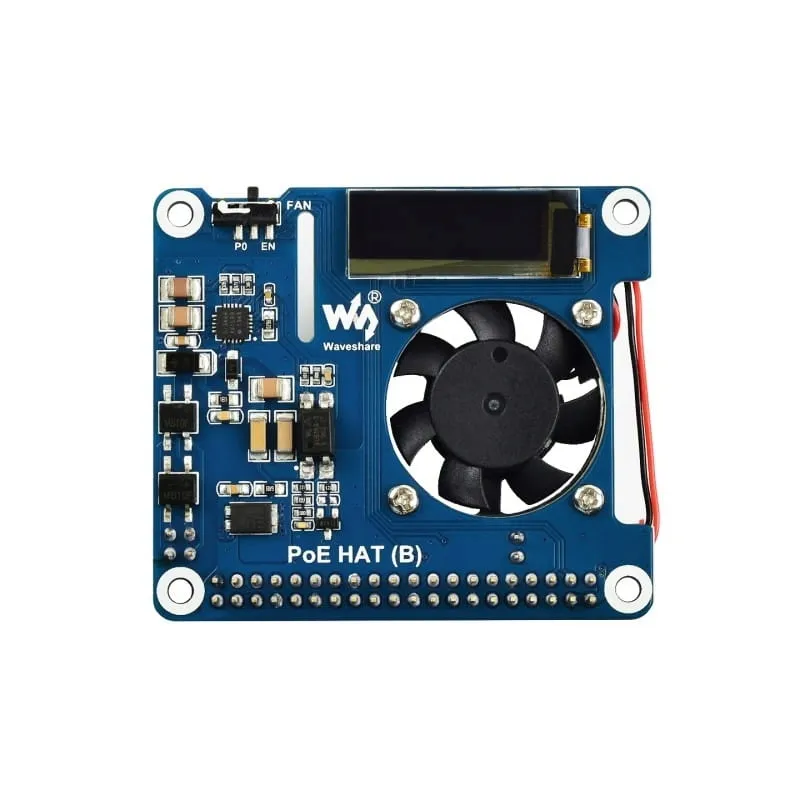

Moduł rozszerzeń WaveShare 18014 niebieski

Moduł rozszerzeń PoE dla Raspberry Pi

Moduł rozszerzeń Power over Ethernet (B) dla Raspberry Pi 3B + / 4B (standard PoE 802.3af)

(Obsługiwane będą również wszelkie przyszłe wersje kompatybilne wstecz)

Moduł rozszerzeń PoE HAT (B), jest zgodny ze standardem 802.3af zasilania przez Ethernet. Używając tego modułu i niektórych odpowiednich urządzeń do pozyskiwania energii zgodnych ze standardem 802.3af,

można zapewnić zarówno połączenie sieciowe, jak i zasilanie dla Raspberry Pi za pomocą tylko jednego kabla Ethernet.

Podstawowe funkcje:

• Standardowe złącze Raspberry Pi 40PIN GPIO, obsługuje Raspberry Pi 3B + / 4B
• Możliwość PoE (Power Over Ethernet), zgodny z 802.3af
• W pełni izolowany zasilacz impulsowy (SMPS)
• 0.91 "OLED, do monitorowania temperatury procesora, adresu IP i statusu wentylatora w czasie rzeczywistym
• Wbudowany wentylator chłodzący, umożliwia automatyczne uruchomienie po włączeniu zasilania LUB programowalne sterowanie, konfigurowane przełącznikiem
• Zintegrowany ekspander IF PCF8574 dla magistrali I2C, zapewniający styk P0 do bezpośredniego sterowania wentylatorem oraz dodatkowe styki I/O

Dane Techniczne

POBÓR MOCY POE Napięcie wejściowe 37 V ~ 57 V DC ROZMIAR OLED 0.91 " MOC WYJŚCIOWA POE Wyjście 5 V 2,5 A DC PIKSELE OLED 128 × 32 STANDARD SIECIOWY PoE 802.3af STEROWNIK OLED SSD1306 WYMIARY 56,5 × 65 mm KOLOR WYŚWIETLACZA OLED biały

Współpracuje z Raspberry Pi 3B + / 4B

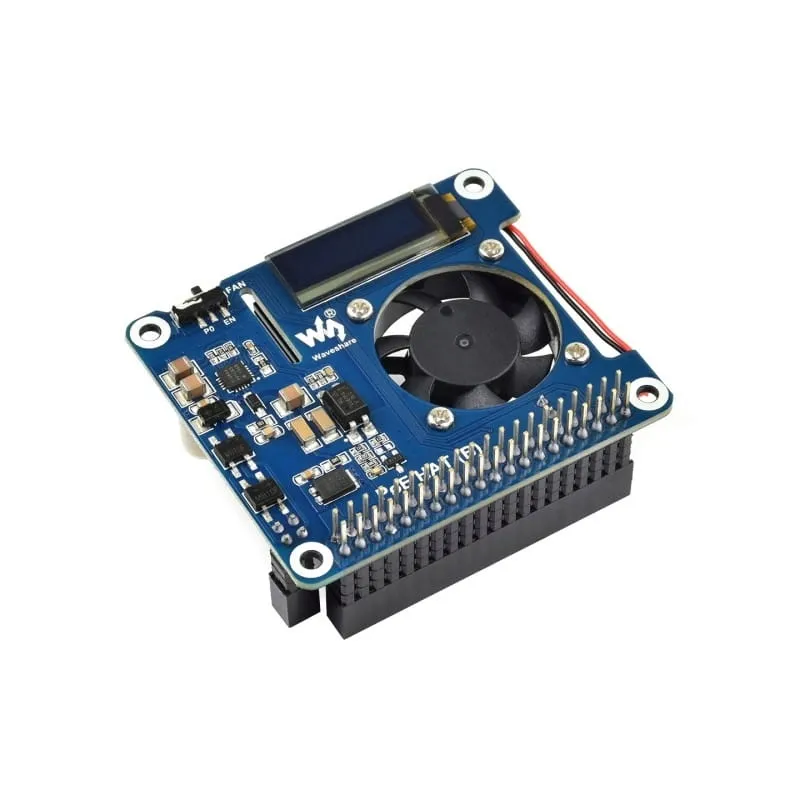

Standardowe złącze Raspberry Pi 40PIN GPIO, jako że jest przelotowe umożliwia podłączenie innych modułów.

Power Over Ethernet

Zapewnia zarówno połączenie sieciowe, jak i zasilanie Raspberry Pi za pomocą jednego kabla

* wymagany jest odpowiedni sprzęt do pozyskiwania energii zgodny z 802.3af

Wyświetlacz OLED 0,91 "

128 × 32 Piksele, kontrolowany przez magistralę I2C

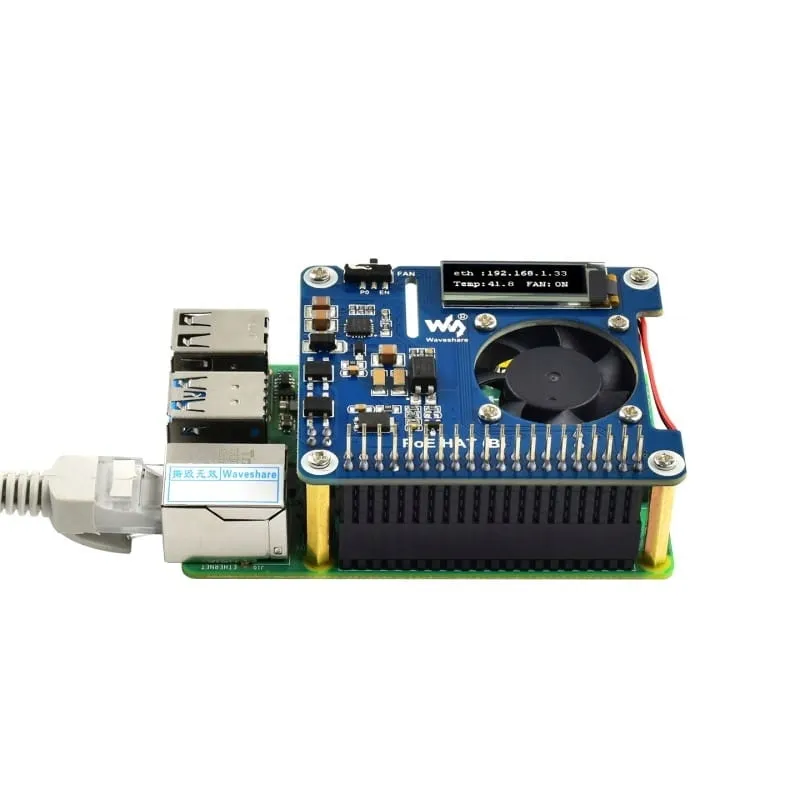

Wyświetla w czasie rzeczywistym: temperaturę procesora, adres IP, status wentylatora

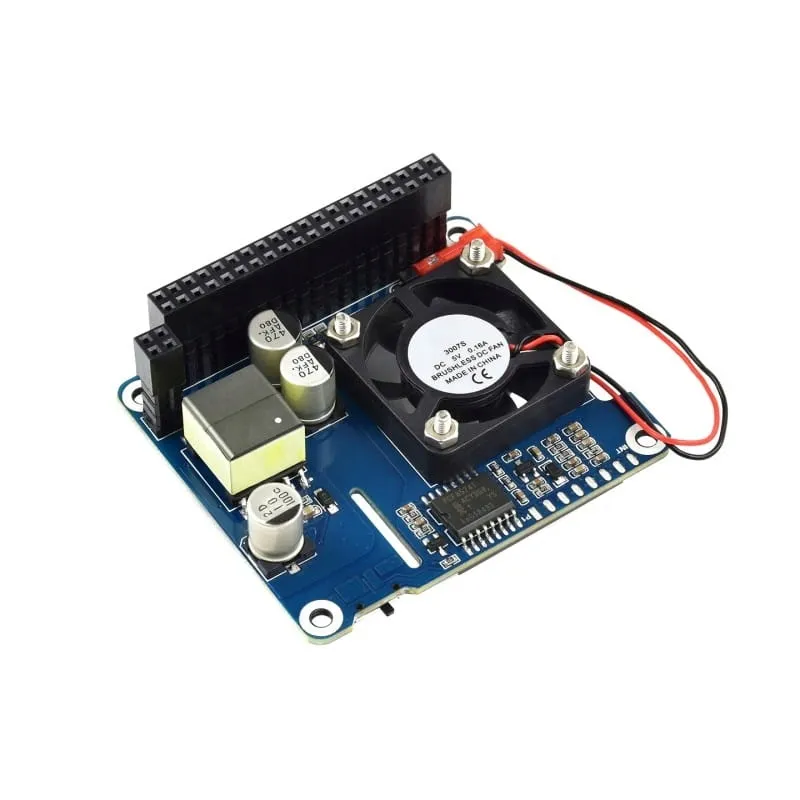

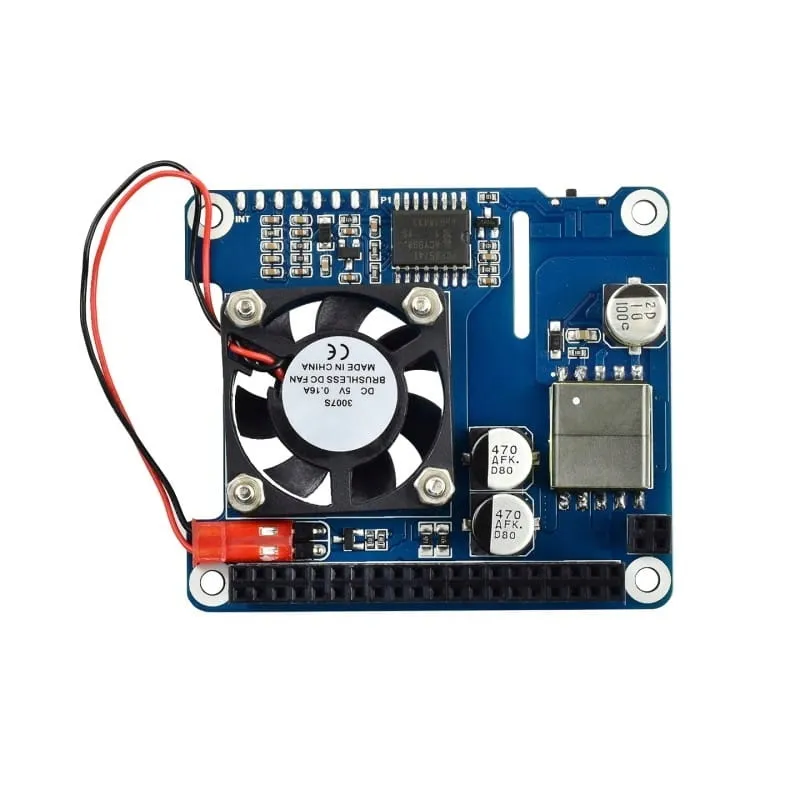

Wentylator do chłodzenia

Umożliwia automatyczne uruchomienie po włączeniu zasilania lub sterowanie programowe, konfigurowane przełącznikiem

Automatycznie włącza / wyłącza wentylator w zależności od temperatury procesora Raspberry Pi

Wbudowany układ PCF8574

PCF8574 ekspander I/O dla Magistrali I2C, zapewniający 8 styków I/O, w tym P0 do sterowania wentylatorem

i dodatkowe styki ogólnego przeznaczenia na polach lutowniczych (P1-P7, INT)
