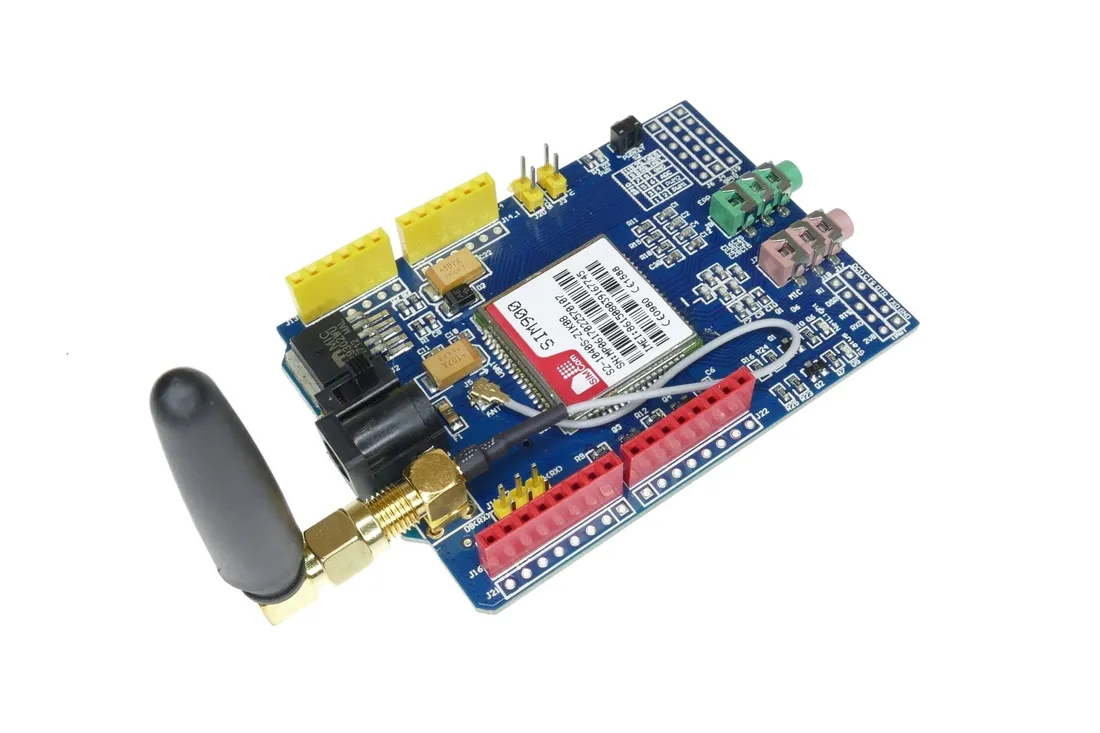

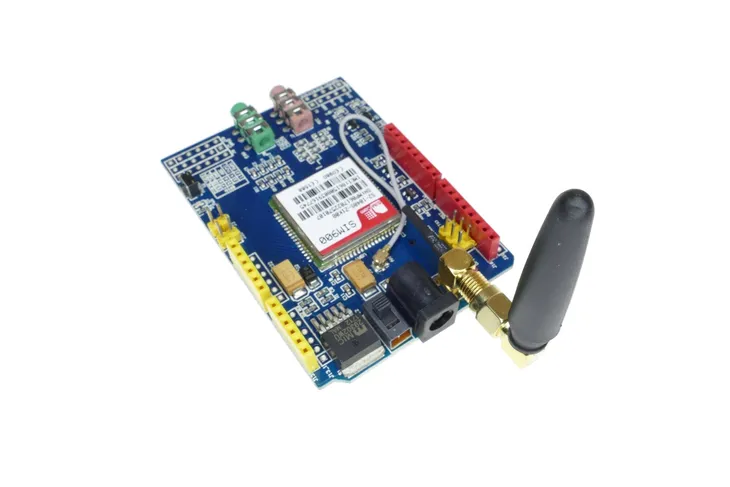

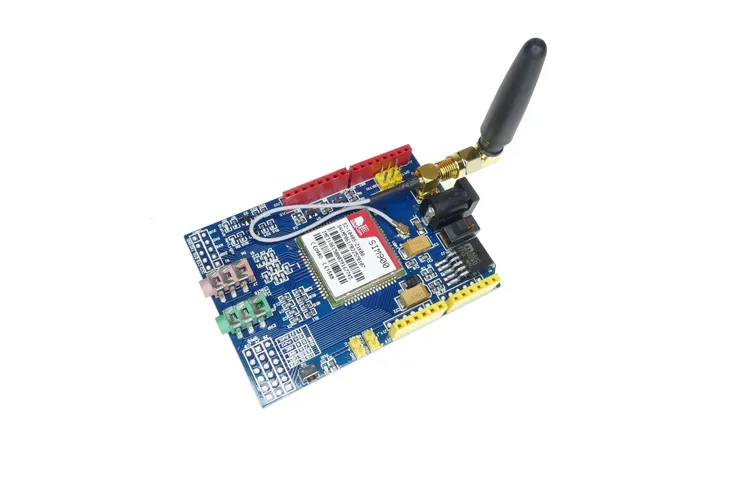

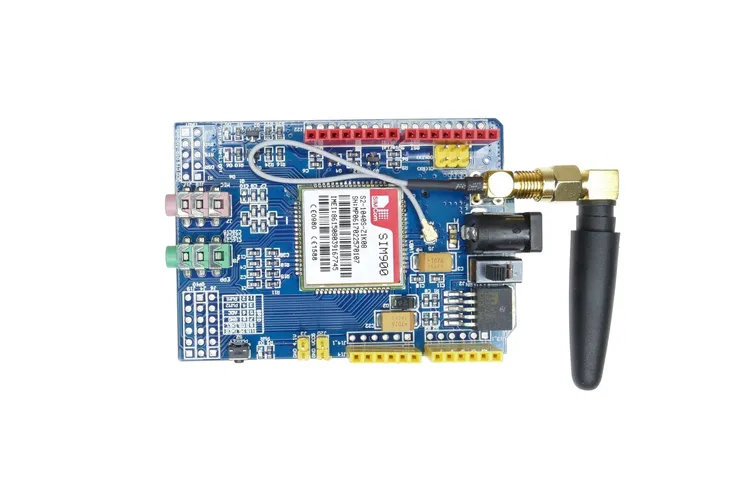

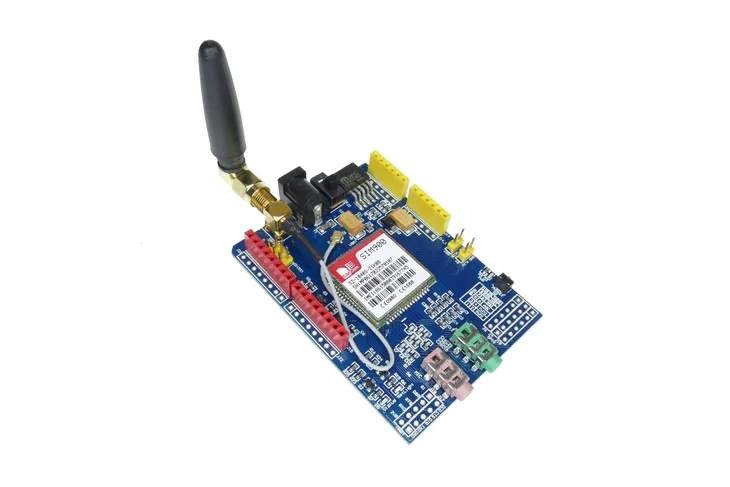

Moduł secom ZTA31795

Numer katalogowy: 31-795

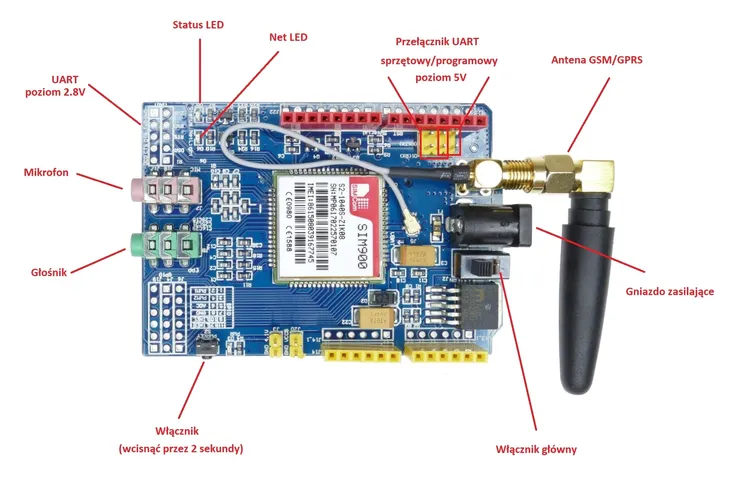

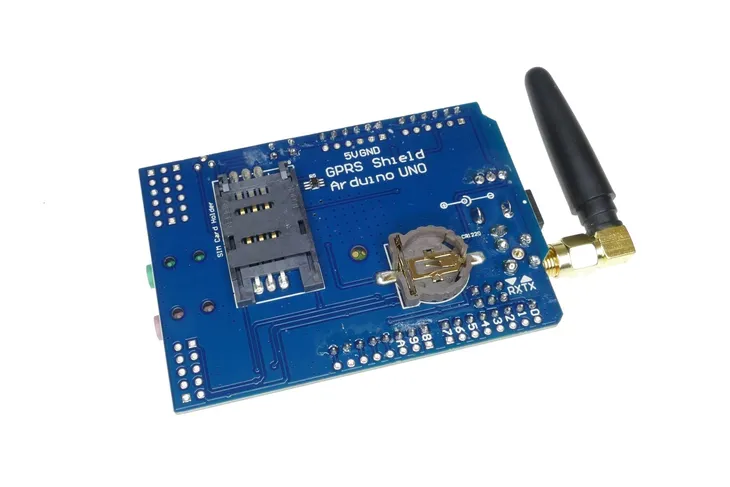

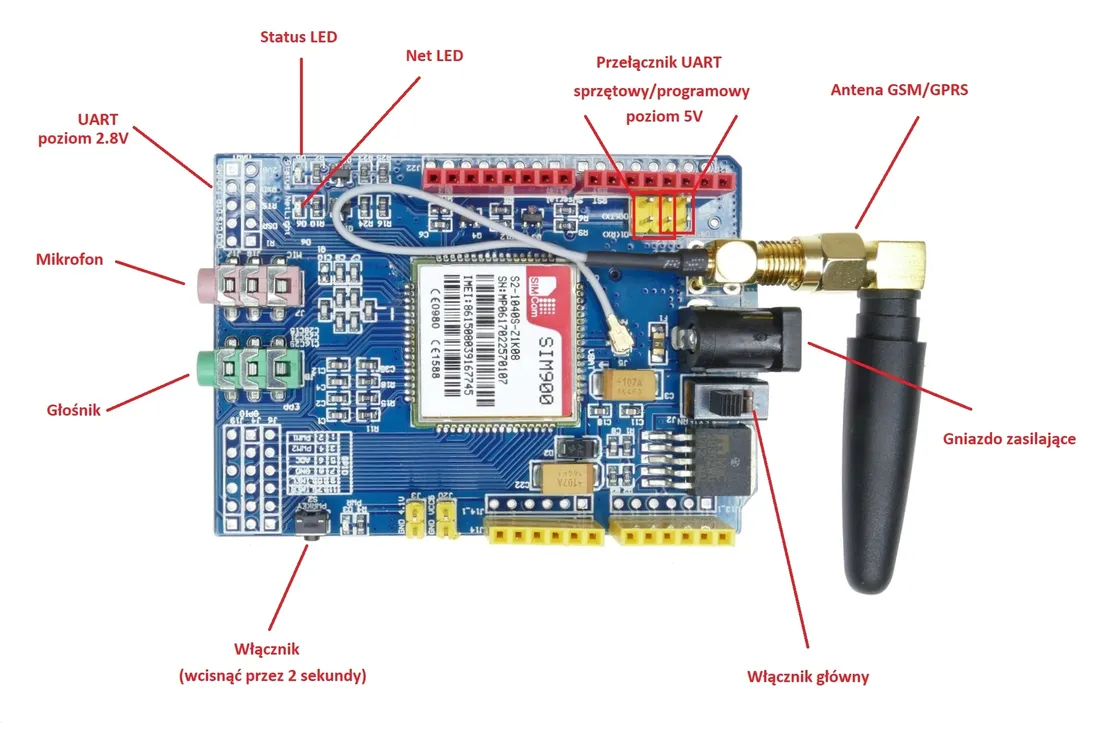

Moduł komunikacyjny oparty na układzie SIM 900, służący do nawiązywania komunikacji w standardzie GSM/GPRS. Na module znajdują się dwa gniazda Jack 3.5 służące do podłączenia słuchawek oraz mikrofonu. Moduł posiada gniazdo antenowe SMA lub IPEX służące do podłączenia zewnętrznej anteny GSM. Kartę SIM umieszcza się w gnieździe znajdującym się również na module. Moduł posiada podstawowe wyprowadzenia niezbędne do konfiguracji układu SIM 900 za pomocą komend AT, przesyłu danych oraz do zasilania modułu. Moduł posiada pola lutownicze w które po wlutowaniu listw kołkowych może służyć jako nakładka (shield) do Arduino UNO. Moduł posiada następujące wyprowadzenia: 12 pinów GPIOs, 2 piny PWM i wbudowany ADC w układ SIM 900 (wszystkie poziom 2.8V). Na module znajduje się gniazdo baterii CR1220. Służy ona do podtrzymywania zasilania wbudowanego zegara czasu rzeczywistego.

Komunikacja z modułem odbywa się przez port UART który może pracować w standardzie TTL (5V lub 2.8V). Za pomocą portu UART wysyła się komendy AT służące do konfiguracji układu SIM 800 oraz do wydawania poleceń. Port UART również służy do przesyłu danych GPRS.

Zasilanie układu jest w zakresie napięć 5 VDC, prąd nie może być mniejszy niż 2A.

Tutorial znajduje się TUTAJ.

Dane techniczne:

- umożliwia komunikacje w pasmie GSM/GPRS 850MHz, 900MHz, 1800MHz, 1900MHz

- napięcie zasilania 5 V

- pobór prądu 2A

- protokół komunikacyjny UART standard 5V i 2.8 V (w zależności czy są używane pola lutownicze obok gniazda mikrofonowego czy piny odpowiadające pinom D0 i D1 na arduino)

- wymiar modułu 75 x 55 mm

- gniazda do anten GSM, typ SMA lub IPEX

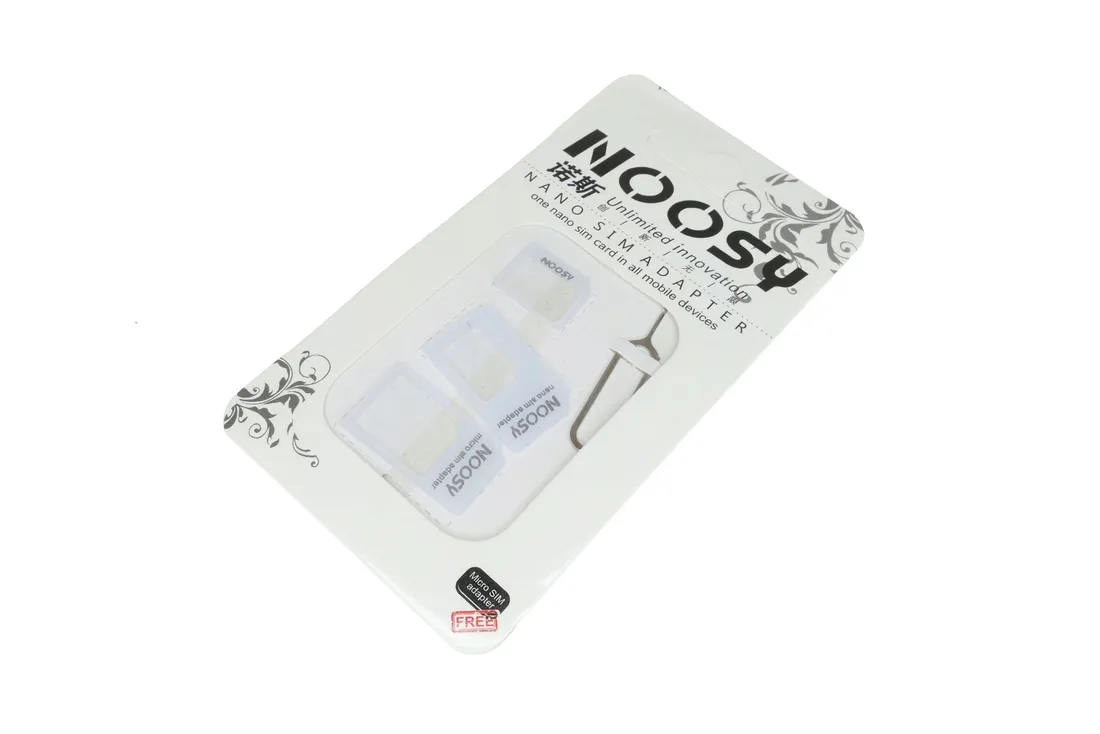

- w zestawie znajduje się komplet adapterów do kart SIM.
