Moduł SFP GBIC PULSAR GBIC-102

Moduł SFP wielomodowy GBIC-102 Tx/Rx:1310 LC

Moduł SFP GBIC-102, multimode, 1,25G, Tx/Rx:1310, LC, 2KM, DDM (TORNADO)

• Zastosowanie: Moduł SFP GBIC-102 przeznaczony jest do konwersji sygnału elektrycznego na sygnał optyczny. Dedykowany jest do transmisji po światłowodzie wielomodowym (MM) przy użyciu dwóch włókien światłowodowych zakończonych złączem optycznym typu LC.
• Typ światłowodu: wielomodowy (MM) – 50/125μm, 62,5/125μm,
• Prędkość transmisji: 1,25Gb/s
• Zasięg transmisji: do 2km
• Typ złączy optycznych: 2xLC
• Długość fali Tx/Rx: 1310nm / 1310nm
• Standardy i protokoły: IEEE 802.3z 1000Base-FX
• Zasilanie: 3,3VDC (zasilanie z portu SFP)
• Wbudowany układ DDM (układ cyfrowej diagnostyki)
• Moduł posiada system blokady zatrzaskowej złącz optycznych
• Dla poprawnej komunikacji z drugim urządzeniem należy użyć modułu GBIC-102

Moduły SFP (Small Form-factor Pluggable) popularnie nazywane GBIC (Gigabit Interface Converter) to moduły zamieniające sygnał elektryczny na sygnał optyczny.

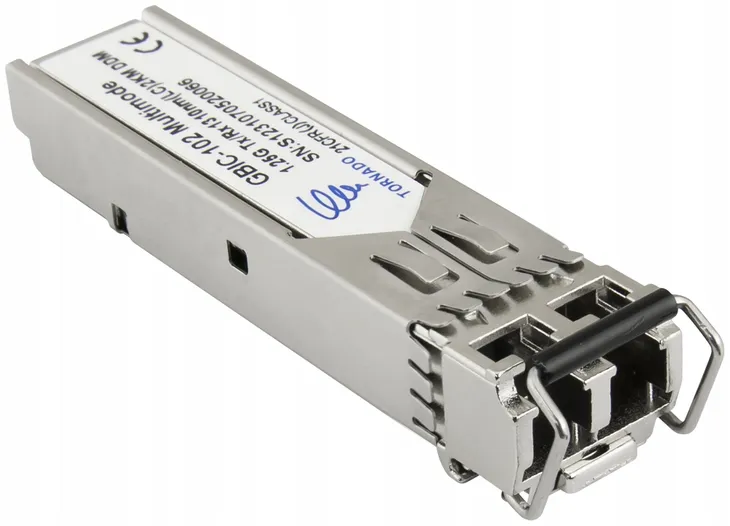

Wkładka GBIC-102 Tornado to moduł przeznaczony do transmisji podwójnym (duplex) światłowodem wielomodowym (MM) na odległość do 2km. Długość fali TX 1310nm, prędkość transmisji 1,25Gb/s.

Moduł posiada dwa gniazda typu LC z systemem blokady zatrzaskowej zabezpieczający przed przypadkowym wyciągnięciem złącza.

Moduł SFP posiada wbudowany układ diagnostyki cyfrowej DDM (Digital Diagnostics Monitoring), który pozwala użytkownikowi na monitorowanie podstawowych parametrów pracy modułu w czasie rzeczywistym. Nalezą do nich m.in. napięcie zasilania, temperatura, moc optyczna sygnału emitowanego przez nadajnik i moc sygnału docierającego do odbiornika.

Moduł przeznaczony jest do stosowania w urządzeniach rożnych producentów, którzy nie stosują zabezpieczeń. Moduł kompatybilny jest m.in. z urządzeniami TP-LINK. ULTIPOWER, czy też z urządzeniami CISCO. Z urządzeniami producentów, którzy stosują zabezpieczenia ten moduł SFP nie będzie działał.

Dane techniczne:

• Typ światłowodu: wielomodowy / multimode (MM) (50/125μm, 62,5/125μm)
• Prędkość transmisji: 1,25 Gb/s
• Zasięg transmisji: do 2km
• Typ złączy: LC
• Długość fali Tx: 1310 nm
• Długość fali Rx: 1310 nm
• Moc Tx/Czułość Rx: -8...-3 / -19 dB ≥
• Standardy i protokoły: (IEEE 802.3z 1000Base-FX)
• Cyfrowa diagnostyka: DDM
• Temperatura pracy: 0... 70°C
• Wilgotność pracy: 0...85%
• Zasilanie: DC 3,3V (zasilanie z portu SFP)
