MODUŁ SNMP DO UPS Armac

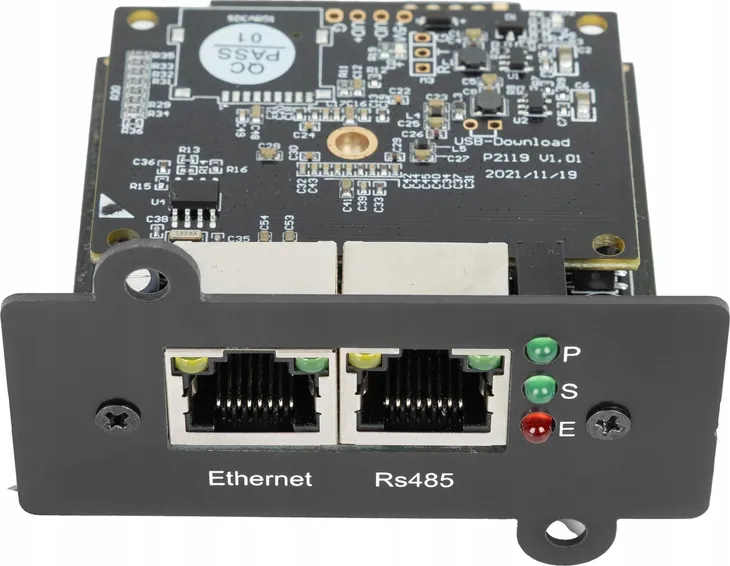

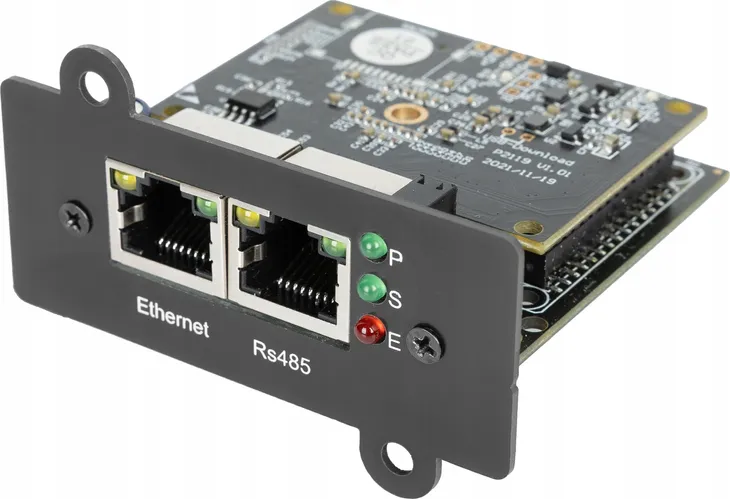

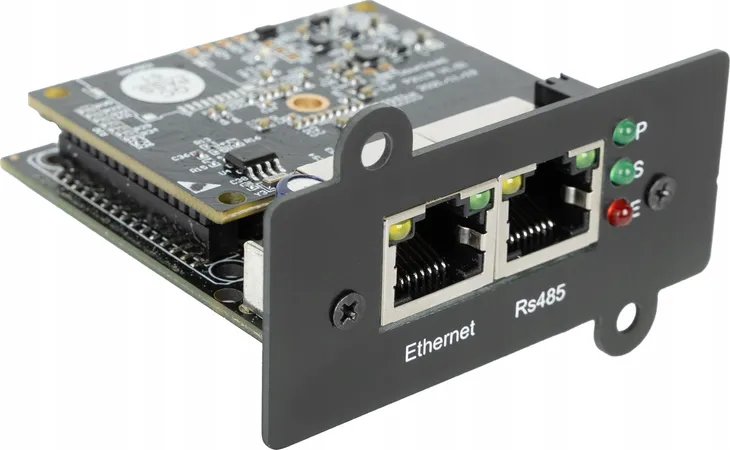

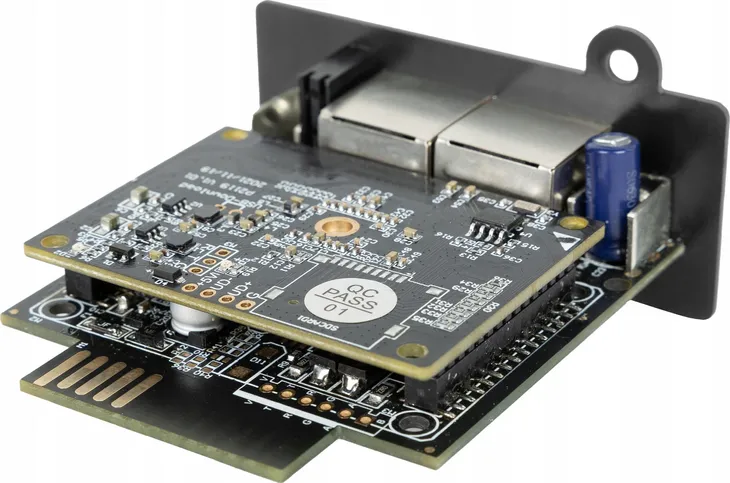

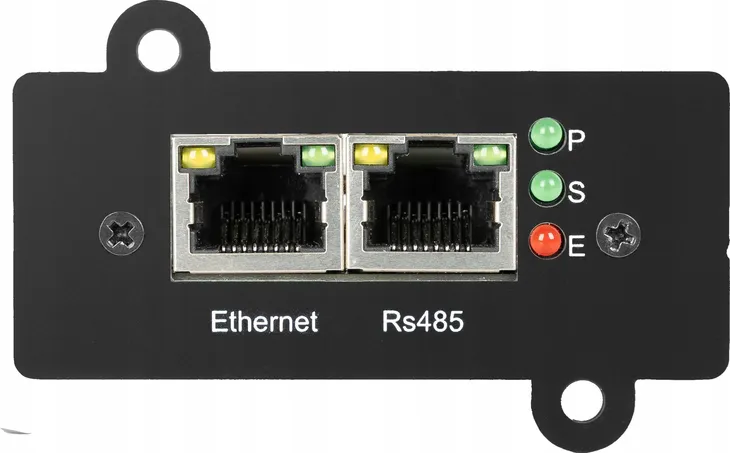

Karta SNMP do UPS - rozszerzenie dla zasilaczy awaryjnych Armac

Karta sieciowa SNMP to akcesorium komunikacyjne, które rozszerza możliwości kompatybilnych zasilaczy UPS marki Armac-Energy o pełne zarządzanie i monitorowanie w czasie rzeczywistym z dowolnego miejsca, poprzez przeglądarkę internetową oraz menedżera SNMP. Dzięki zintegrowanemu dostępowi sieciowemu użytkownik może planować wyłączenie, uruchomienie czy restart UPS-a, przeglądać podstawowy stan baterii i kluczowe parametry - wszystko bez instalowania dodatkowego softu. Rozwiązanie obsługuje logi zdarzeń, harmonogramy self-testów, powiadomienia e-mail, pułapki SNMP oraz ustawianie własnych limitów poszczególnych alarmów, zapewniając centralną kontrolę nad całym systemem zasilania awaryjnego.

Modbus 485 Poll/Slave & Modbus TCP/IP: łączność klasy przemysłowej

Modbus RTU (485): karta może pracować jako Poll (master), gdzie w tym trybie pozwala odpytywać do 8 zewnętrznych czujników/urządzeń, lub jako Slave, udostępniając parametry UPS np. sterownikom PLC. Tryby są przełączalne i wzajemnie się wykluczają.

Elastyczna konfiguracja: użytkownik niezależnie od trybu definiuje przepustowość, parzystość, numer adresu urządzenia, funkcji, a w trybie Poll wskazuje dokładny rejestr z których karta ma pobrać dane.

Protoko´ł Modbus TCP/IP: kapsułuje ramki RTU w pakietach Ethernet (port 502, który można zmienić), umożliwiając zdalny dostęp do parametrów UPS za pomocą tego protokołu tam gdzie fizyczne połączenie nie jest bezpośrednio możliwe. Dzięki tej implementacji nie trzeba prowadzić kabla zapewniając połączenie urządzeniom końcowym wykorzystującym Modbus TCP/IP lub również tym, które wymagają fizycznego portu przy wykorzystaniu konwertera TCP/IP na RTU.

SNMPv1 / SNMPv2c / SNMPv3 basic: sieciowe zarządzanie wieloma UPS-ami

Agent SNMP karty obsługuje UPS-MIB (RFC1628) oraz własną implementację tzw. prywatnego przedsiębiorstwa (PPC), co pozwala na szeroką kontrolę różnych parametrów nie tylko samego UPS, ale również czujników środowiskowych (EMD), które podłączy użytkownik karty. SNMP TRAP umożliwia automatyczne (pasywne) powiadamianie o alarmach w wersji 1 oraz v2c, a gotowy prosty zestaw sterowniczy UPSem na stronie WWW zapewnia proste komendy sterownicze (test 10 s, bypass on/off, wyłączenie buzzera). Wersja v3 w wersji podstawowej zapewnia logowanie loginem i hasłem.

Co istotne, każdy system awaryjnego zasilania Armac został wyposażony w moduł zabezpieczający przed przeciążeniem. Gdy w czasie swojej normalnej pracy UPS jest przeciążony, urządzenie automatycznie zakończy w bezpieczny sposób zasilanie podpiętych do niego sprzętów. Rozwiązanie to wzmacnia bezpieczeństwo oraz komfort użytkowania zasilaczy awaryjnych Armac.

Zgodność z RFC 1628 UPS-MIB

Standard RFC1628 definiuje jednolity, ustandaryzowany zestaw obiektów (tzw. OID) — od stanów UPS, wartości parametrów pracy, baterii po alarmy i testy - dla każdego zasilacza awaryjnego UPS. Karta Armac obsługuje wszystkie ważne OIDy tego RFC oraz rozszerza domyślną rozdzielczość reprezentowania danych tego MIB-u, udostępniając wartości z częścią dziesiętną (mV, 0,1 Hz, 0,01 °C), co ułatwia precyzyjny monitoring obciążenia i temperatury bez konieczności stosowania implementacji typu PPC.

SMTP z SSL, NTP i DNS: bezpieczne powiadomienia

• MTP (TLS/SSL, STARTTLS): wysyłka alertów na wiele kont e-mail (z autoryzacją).
• NTP: automatyczna synchronizacja zegara, dzięki czemu logi SNMP i CSV mają spójne znaczniki czasu z urządzeń w danej organizacji czy systemie.
• DNS: rozwiązywanie nazw hostów.

Pozostałe technologie i funkcjonalności

Wake On LAN – możliwość zdalnego włączenia serwera/PC (o ile obsługują tą funkcję) po powrocie zasilania lub powrocie UPS z pracy na baterii.

Harmonogram zadań – cykliczne włączanie/wyłączanie UPS*, testy baterii, kalibracje.

Konfigurowalne progi alarmów dla napięcia, temperatury, wilgotności i czasu pracy baterii.

Zdalne wykonanie kodu umożliwiające sterowanie dowolnym urządzeniem wykorzystującym SSH lub Telnet. Nie potrzeba dodatkowego oprogramowania by np. wyłączyć serwer lub wykonać skrypt zdefiniowany przez użytkownika. Za pomocą tej funkcji dedykowane polecenia wykona karta SNMP dla poszczególnego typu zdarzenia.

Rejestracja zdarzeń i parametrów z opcją eksportu CSV przez link stały. Tutaj trzeba napisać delikatnie więcej, że zdarzenia (np. po przekroczeniu z progu alarmu, który użytkownik zdefiniował oraz parametry czyli cykliczny zapis parametrów na UPS).

Łatwe zaktualizowanie oprogramowania układowego (FW) przez interfejs web.
