Moduł WiFi ESP8266 ESP12 Wemos D1 mini V2 + Micro USB programator CH340

Moduł WiFi ESP8266 ESP-12 WeMos D1 mini V2 – mała płytka do automatyki, IoT i projektów DIY

WeMos D1 mini V2 to kompaktowy moduł oparty na ESP8266 / ESP-12, który pozwala szybko dodać łączność WiFi do własnego projektu albo zbudować całe urządzenie bez użycia dodatkowego mikrokontrolera. Sprawdza się w domowej automatyce, czujnikach, sterownikach, prostych panelach WWW i projektach typu smart home. 🏠📶

Duży plus w praktyce: płytka ma wbudowany konwerter USB-UART CH340 oraz złącze Micro USB, więc do programowania nie trzeba dokupować osobnego programatora. Podłączasz przewód, wgrywasz kod i możesz działać.

To dobry wybór, jeśli szukasz małego modułu ESP8266 do Arduino IDE, skryptów LUA albo pracy przez komendy AT.

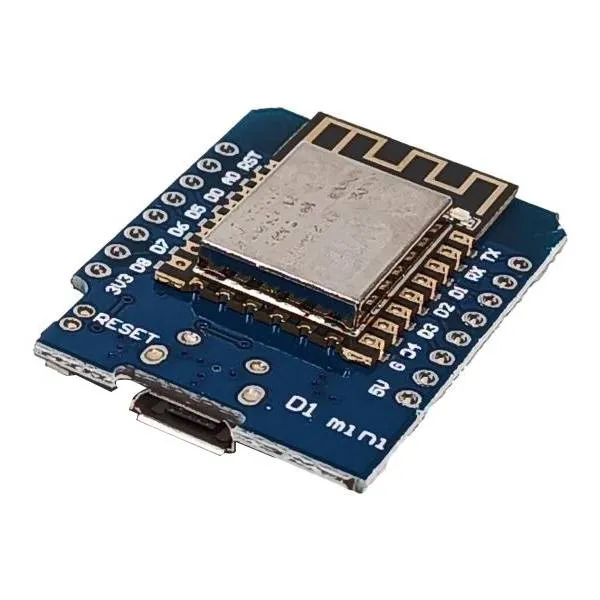

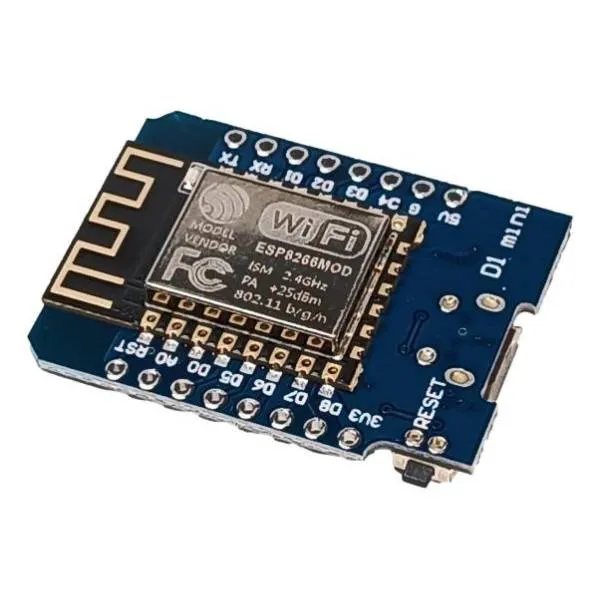

Kompaktowa płytka ESP8266 z anteną PCB i wygodnym programowaniem przez Micro USB

Do czego można użyć WeMos D1 mini?

• ✅ bezprzewodowe czujniki temperatury, wilgotności i jakości powietrza,
• ✅ sterowanie przekaźnikami, oświetleniem i urządzeniami w domu,
• ✅ małe serwery WWW i panele konfiguracyjne przez przeglądarkę,
• ✅ komunikacja z Arduino lub innym mikrokontrolerem przez UART,
• ✅ projekty IoT wysyłające dane do sieci WiFi,
• ✅ testy z wyświetlaczami i modułami typu shield dla D1 mini. 🔧

Jeśli potrzebujesz małej płytki do prototypowania, ale nie chcesz walczyć z zewnętrznym programatorem, ten wariant jest po prostu wygodny w codziennym użyciu.

Najważniejsze cechy w praktyce

• ESP-12 / ESP8266 – popularna platforma z dużą bazą poradników i bibliotek,
• WiFi 2,4 GHz w standardzie 802.11 b/g/n,
• 11 wyprowadzeń dostępnych na płytce, w tym GPIO, ADC i UART,
• 4 MB pamięci Flash,
• CH340 na pokładzie – łatwe programowanie przez USB,
• Micro USB – zasilanie i wgrywanie programu jednym przewodem,
• wbudowany stabilizator napięcia,
• antenna PCB oraz ekranowany moduł,
• przycisk RESET na płytce,
• mały format 26 x 34 mm – wygodny do obudów i projektów przenośnych. 📏

Małe wymiary ułatwiają montaż w prototypach, sterownikach i obudowach DIY

Jak działa ten moduł?

WeMos D1 mini może pracować jako:

• STA – łączy się z istniejącą siecią WiFi,
• AP – tworzy własny punkt dostępowy,
• AP + STA – działa w obu trybach jednocześnie.

Dzięki temu możesz np. uruchomić urządzenie, które najpierw tworzy własną sieć do konfiguracji, a później łączy się z domowym routerem. To często wykorzystywany schemat w automatyce domowej i urządzeniach IoT. 💡

Kompatybilność i programowanie

Ten moduł można programować na kilka sposobów, zależnie od projektu i doświadczenia użytkownika:

• Arduino IDE – najczęstszy wybór dla hobbystów i projektów DIY,
• LUA – do lekkich skryptów i eksperymentów,
• komendy AT – gdy ESP8266 ma działać jako moduł WiFi dla innego mikrokontrolera.

W praktyce oznacza to, że płytka nadaje się zarówno do budowy samodzielnego sterownika, jak i do roli konwertera WiFi dla Arduino lub podobnej platformy.

Przy podłączaniu do komputera może być potrzebny sterownik CH340.

na naszym

dowiesz się jak dodać moduły oparte na ESP8266 do środowiska Arduino, aby można było pisać dla nich programy w Arduino IDE.

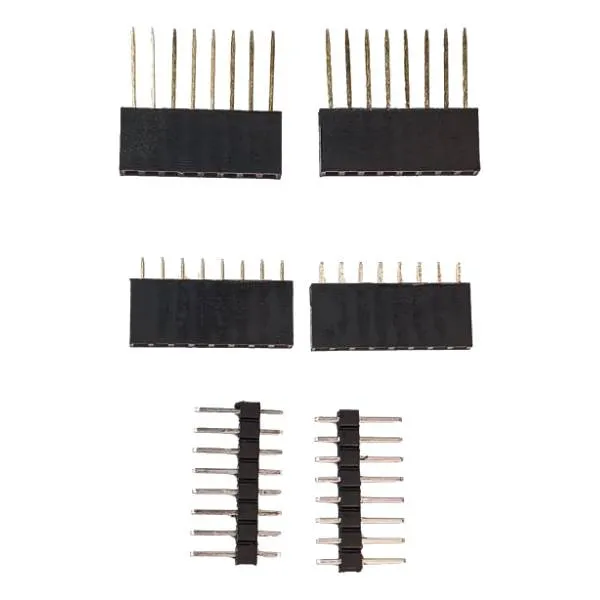

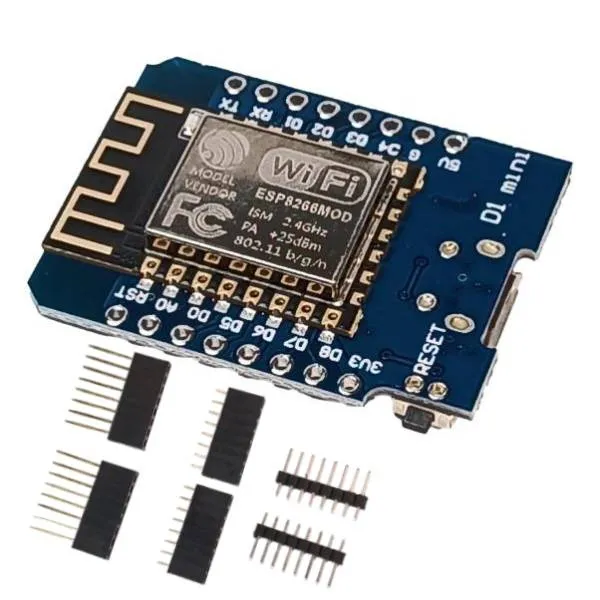

W komplecie znajdują się różne rodzaje złącz do dopasowania montażu do projektu

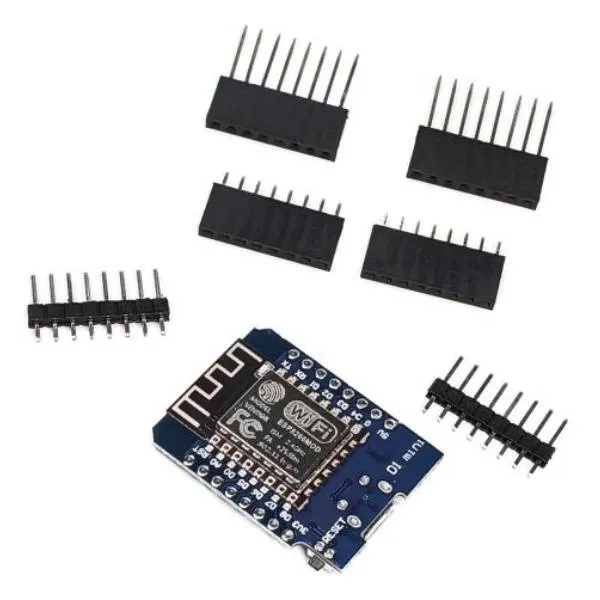

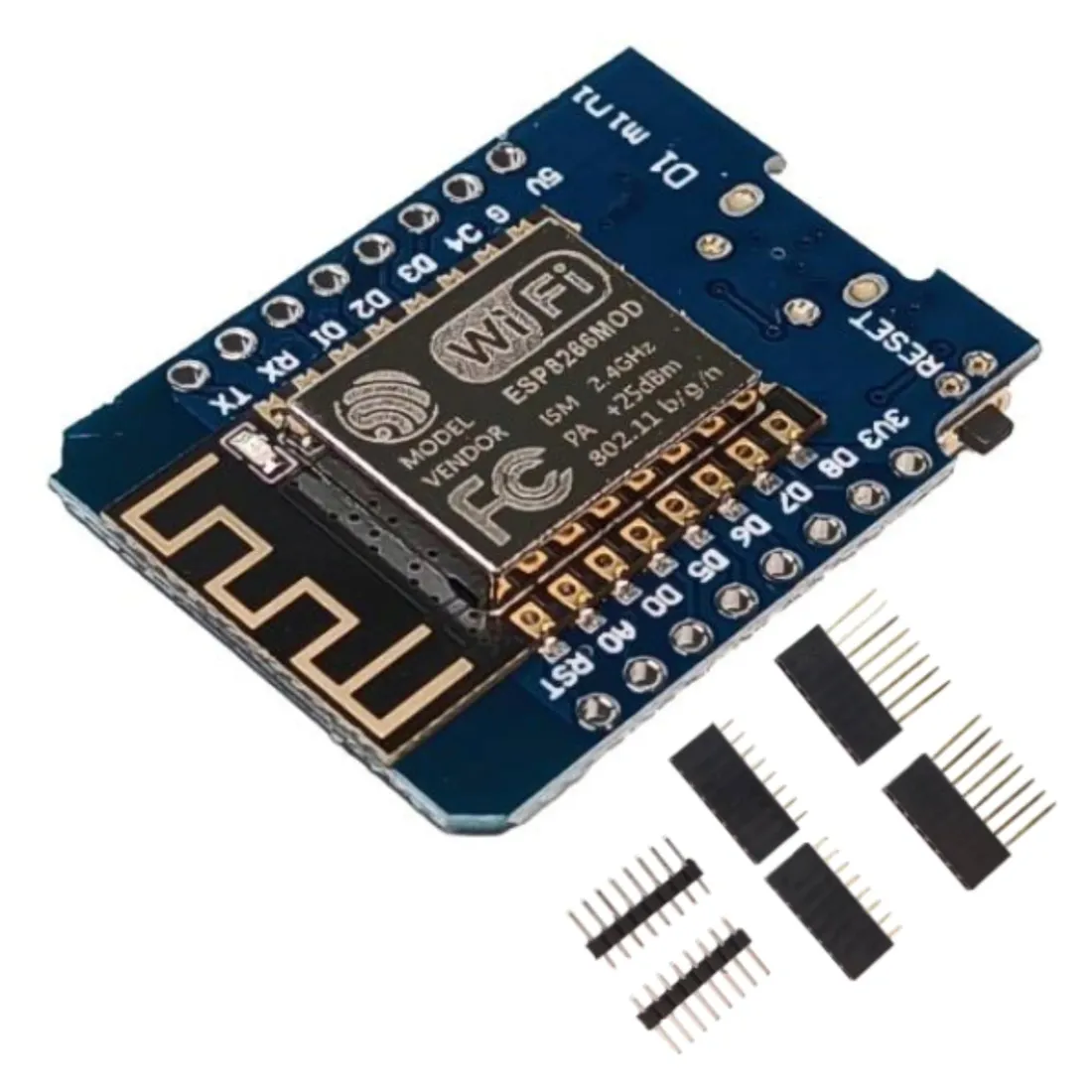

Co dostajesz w zestawie?

Poza samą płytką otrzymujesz także 3 rodzaje złącz gold do wlutowania, co ułatwia dopasowanie montażu do sposobu użycia:

• 2 x listwa gold,
• 2 x gniazdo gold krótkie,
• 2 x gniazdo gold przedłużacz.

To praktyczne rozwiązanie, gdy moduł ma trafić na płytkę stykową, do własnej płytki PCB albo do układu z nakładkami.

Na co zwrócić uwagę przed zakupem? 🚨

• WiFi działa wyłącznie w paśmie 2,4 GHz – moduł nie obsługuje 5 GHz.
• Zasilanie płytki: 5 V – dzięki wbudowanemu stabilizatorowi jest wygodna w użyciu przez USB.
• GPIO ESP8266 pracują na logice 3,3 V – przy podłączaniu zewnętrznych elementów warto sprawdzić zgodność napięć.
• ADC jest tylko jedno – jeśli projekt wymaga wielu wejść analogowych, trzeba to uwzględnić.
• Część pinów ma znaczenie przy starcie układu – błędne podłączenie niektórych elementów może utrudnić uruchomienie programu.

Jeśli budujesz sterownik z przekaźnikami, czujnikami lub wyświetlaczem, dobrze wcześniej sprawdzić mapę pinów i sposób startu ESP8266. To oszczędza sporo czasu przy pierwszym uruchomieniu. 🛠️

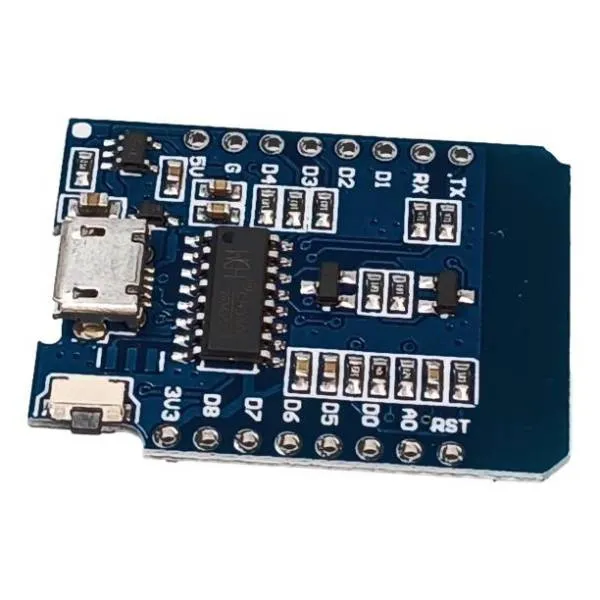

Czytelny układ wyprowadzeń ułatwia podłączenie przewodów i modułów dodatkowych

Typowe zastosowania w praktyce

Dom i smart home 🏠

Moduł często trafia do prostych sterowników WiFi: oświetlenia, czujników otwarcia, monitoringu temperatury, harmonogramów pracy czy zdalnego odczytu danych.

Warsztat i elektronika DIY 🔧

To dobra baza do testów komunikacji sieciowej, nauki ESP8266, tworzenia prostych interfejsów webowych i projektów z czujnikami.

Współpraca z innymi układami ⚙️

Jeżeli potrzebujesz tylko komunikacji bezprzewodowej, WeMos D1 mini może współpracować z innym mikrokontrolerem przez UART i pełnić rolę modułu WiFi.

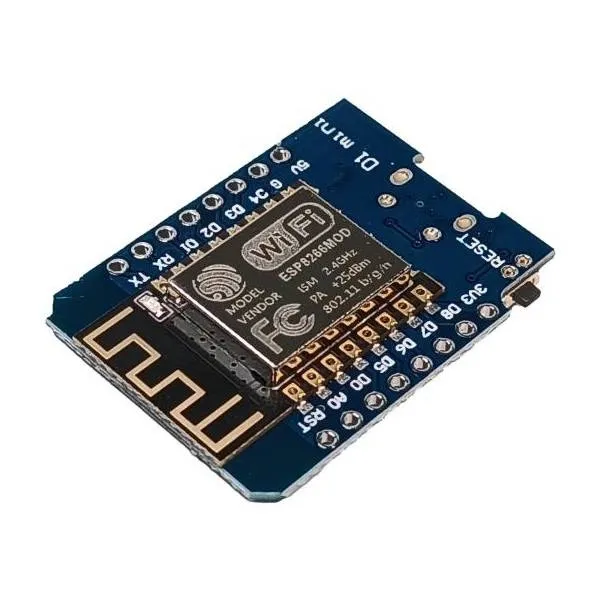

Popularna platforma do projektów IoT, automatyki i nauki programowania ESP8266

Dane techniczne

Układ

ESP8266 / ESP-12

Pamięć Flash

4 MB

WiFi

802.11 b/g/n

Częstotliwość

2,4 GHz

Tryby pracy

AP, STA, AP + STA

Zabezpieczenia

WPA, WPA2

Komunikacja

UART, komendy AT

Wyprowadzenia

9 x GPIO, 1 x ADC, 1 x UART

Zasilanie

5 V

Pobór prądu w spoczynku

poniżej 10 µA

Programowanie

Micro USB, CH340

Montaż

SMD / THT

Średnica otworów

0,9 mm

Raster wyprowadzeń

2 mm

Antena

na płytce PCB

Dodatkowe elementy

moduł ekranowany, przycisk RESET

Wymiary

26 x 34 mm

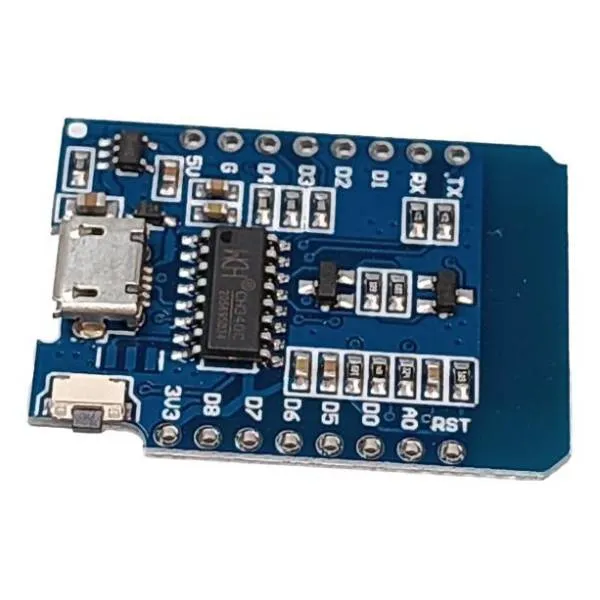

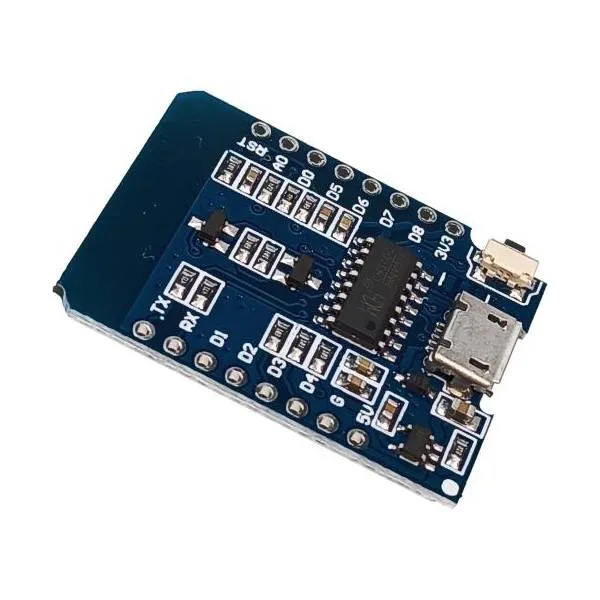

Port Micro USB umożliwia szybkie zasilanie i programowanie bez dodatkowego adaptera

Jak używać? Krótkie wskazówki

• 🔌 podłącz moduł do komputera przez Micro USB,
• 💻 zainstaluj sterownik CH340, jeśli system go wymaga,
• ⚙️ skonfiguruj środowisko Arduino IDE dla ESP8266,
• 🧪 wybierz prosty test, np. miganie diodą lub skanowanie sieci WiFi,
• 📡 dopiero później dodawaj czujniki, przekaźniki lub wyświetlacz.

Taki start zmniejsza ryzyko pomyłki i pozwala szybko sprawdzić, czy moduł działa prawidłowo.

FAQ – najczęstsze pytania

Czy ten WeMos D1 mini ma wbudowany programator?

Tak. Na płytce znajduje się CH340, więc nie trzeba używać zewnętrznego konwertera USB-UART.

Czy moduł można programować w Arduino IDE?

Tak, to jedna z najpopularniejszych metod pracy z ESP8266.

Czy działa z siecią 5 GHz?

Nie. Obsługiwane jest tylko WiFi 2,4 GHz.

Czy można używać go jako samodzielnego sterownika?

Tak. To nie tylko moduł komunikacyjny – może działać jako pełny kontroler w małych projektach IoT.

Czy w zestawie są złącza do montażu?

Tak, dołączone są różne rodzaje złącz gold do samodzielnego wlutowania.

Płytka chętnie wybierana do pracy z Arduino IDE i szybkiego prototypowania

Dodatkowe materiały i przydatne linki

Jeśli szukasz małego modułu ESP8266 z WiFi, Micro USB i CH340, który nadaje się do nauki, testów i budowy własnych urządzeń, WeMos D1 mini V2 jest wygodną bazą do wielu projektów DIY. ✅

Dobry wybór do własnych czujników WiFi, sterowników i małych układów smart home

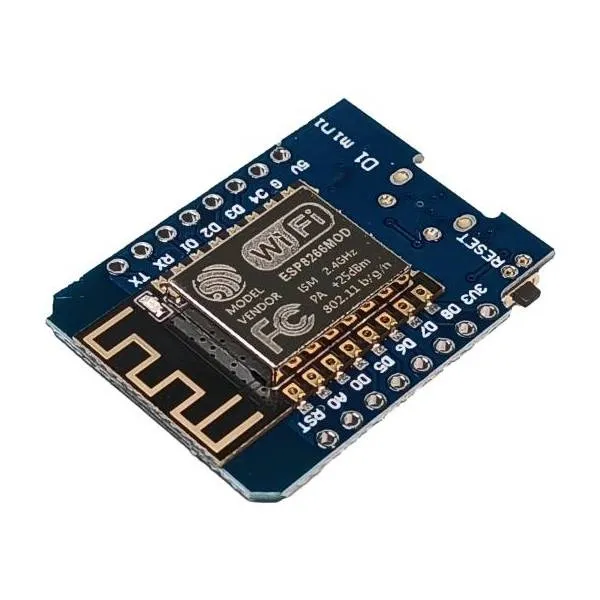

Antena PCB umożliwia komunikację bezprzewodową bez stosowania zewnętrznej anteny

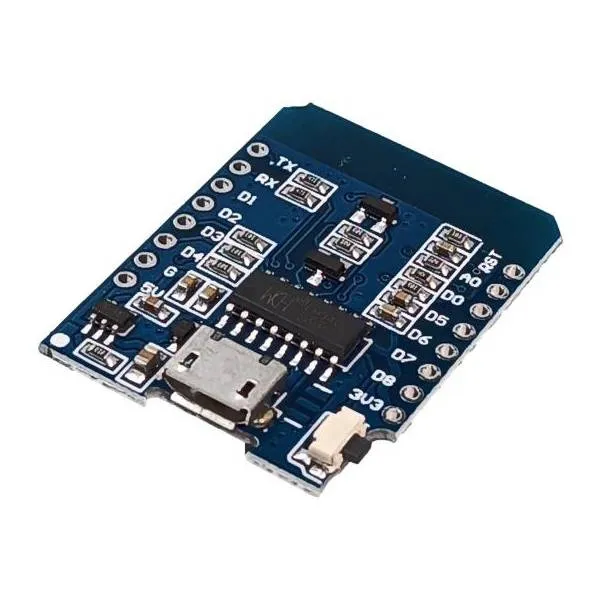

Wyprowadzenia pozwalają podłączyć czujniki, UART oraz wejście analogowe ADC

Sprawdzi się w automatyce domowej, prototypach i małych urządzeniach sieciowych

Moduł WeMos D1 MINI jest oparty na chipie ESP12 i posiada 11 wyprowadzeń GPIO. Pracuje na standardzie Wifi 802.11 b/g/n na częstotliwości 2,4 GHz.
