Moduł z 6 przekaźnikami RS485 CAN dla Raspberry Pi Zero

Przemysłowy 6-kanałowy moduł przekaźnikowy RS485/CAN dla Raspberry Pi Zero

Moduł z 6 przekaźnikami oraz interfejsami komunikacyjnymi RS485 i CAN, całością może sterować płytka Raspberry Pi Zero lub inna o zgodnych wyprowadzeniach GPIO.

Specyfikacja modułu:

• Zasilanie: 7-36V
• Ilość kanałów: 6
• Protokół komunikacji: RS485, CAN
• Wbudowana izolacja transoptora
• Zawiera zasoby programistyczne i instrukcję

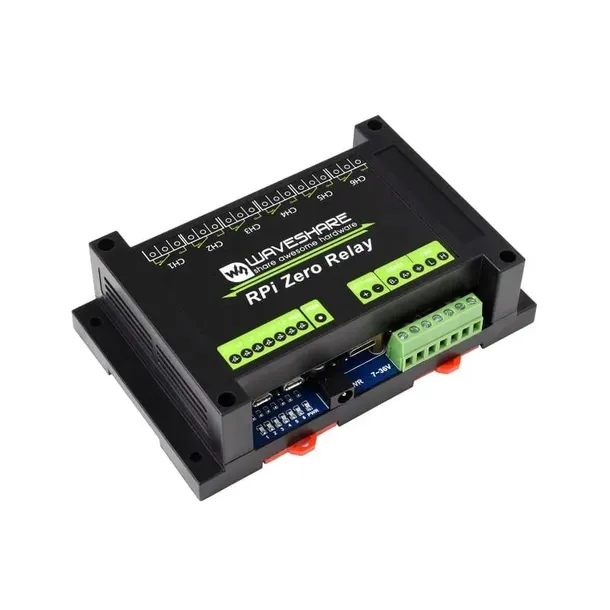

• Obudowa ochronna z ABS

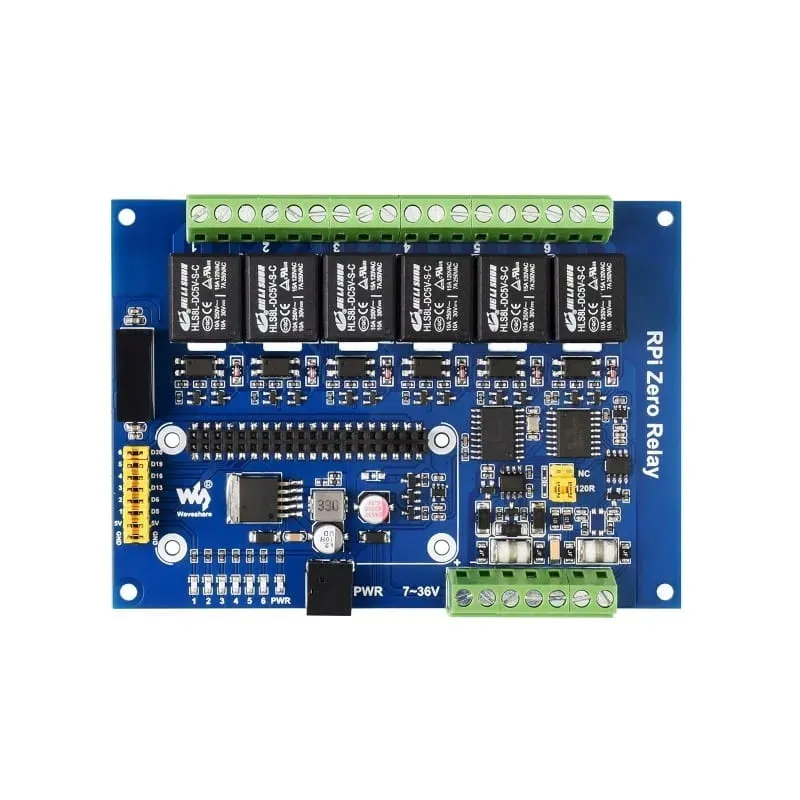

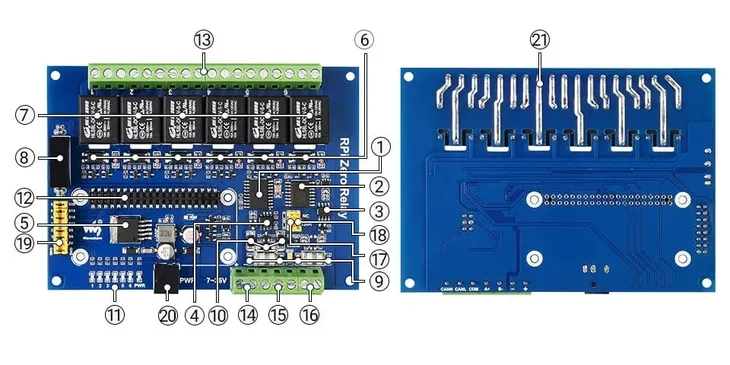

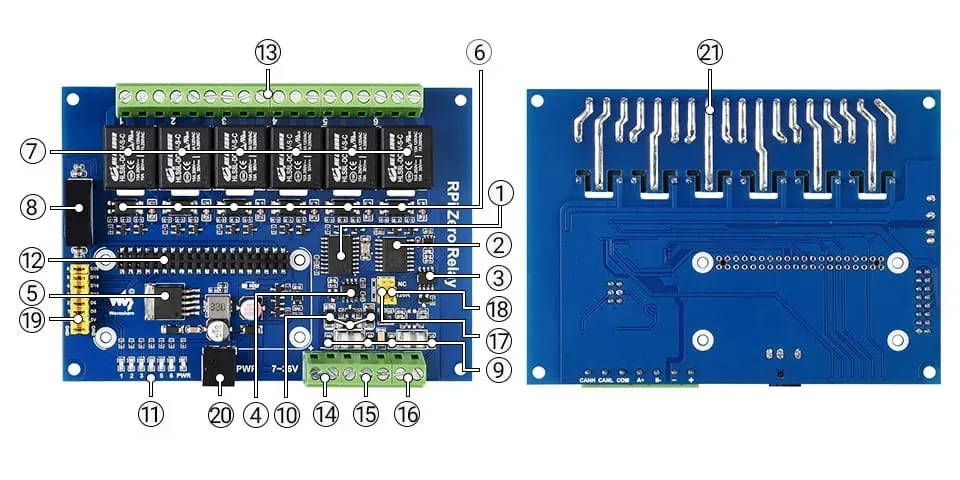

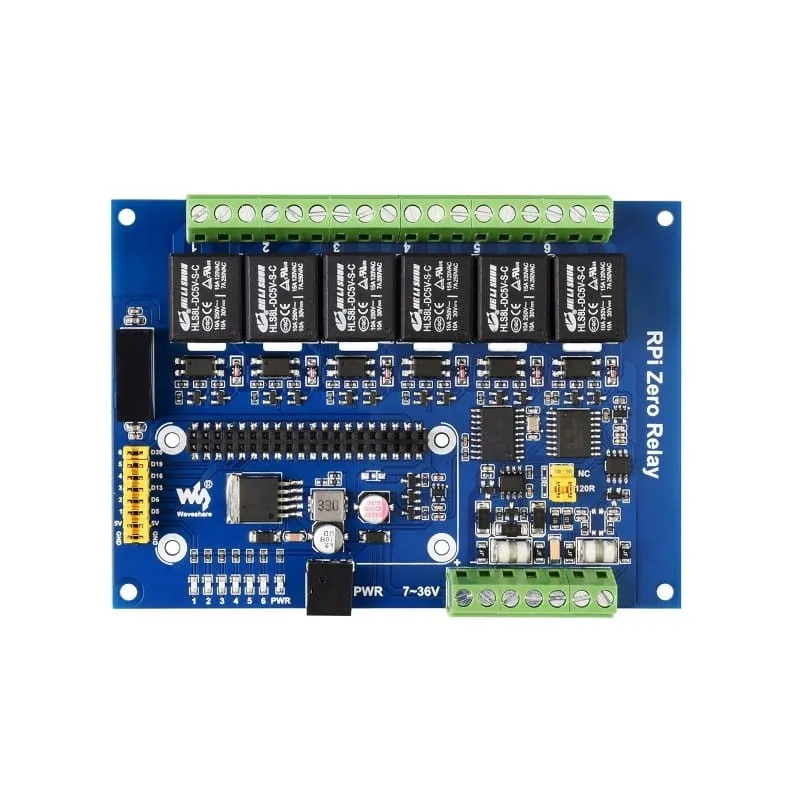

Budowa modułu:

1. Kontroler CAN MCP2515
2. Izolator cyfrowy SI8642ED-B-IS
3. SN65HVD230 Transceiver CAN
4. SP3485EN Transceiver RS485
5. Regulator napięcia LM2596 zapewniający stabilne napięcie 5V
6. Izolacja transoptorowa zapobiega zakłóceniom z zewnętrznego obwodu wysokiego napięcia podłączonego do przekaźnika
7. 6-kanałów przekaźników : 10A 250V AC lub 10A 30V DC (każdy)
8. Izolacja zasilania zapewnia stabilne izolowane napięcie, nie wymaga dodatkowego zasilania dla izolowanego zacisku
9. Resetowalne bezpieczniki
10. Diody TVS
11. Przekaźnik i wskaźniki zasilania

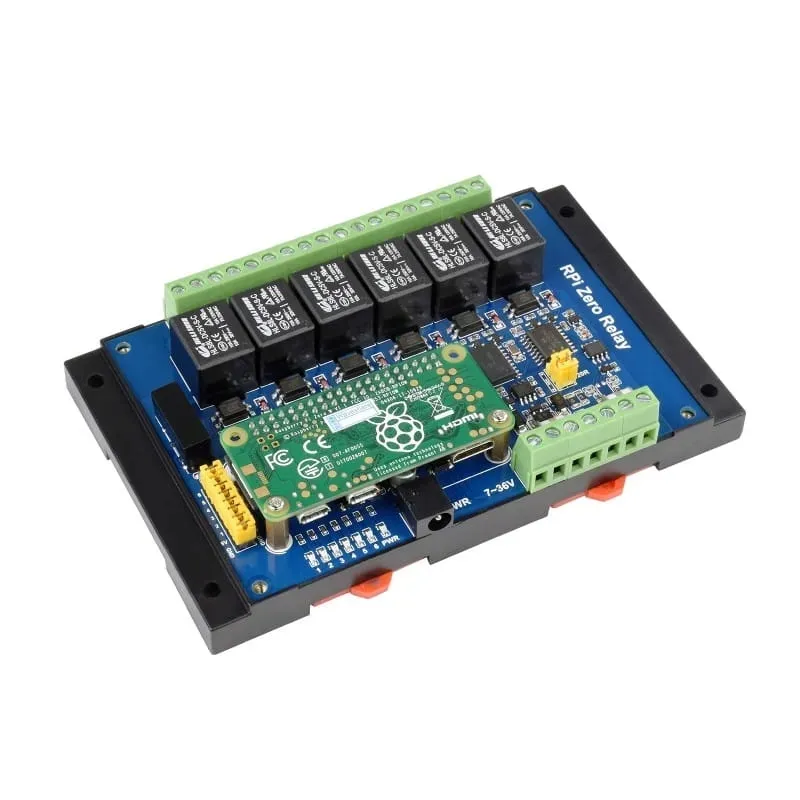

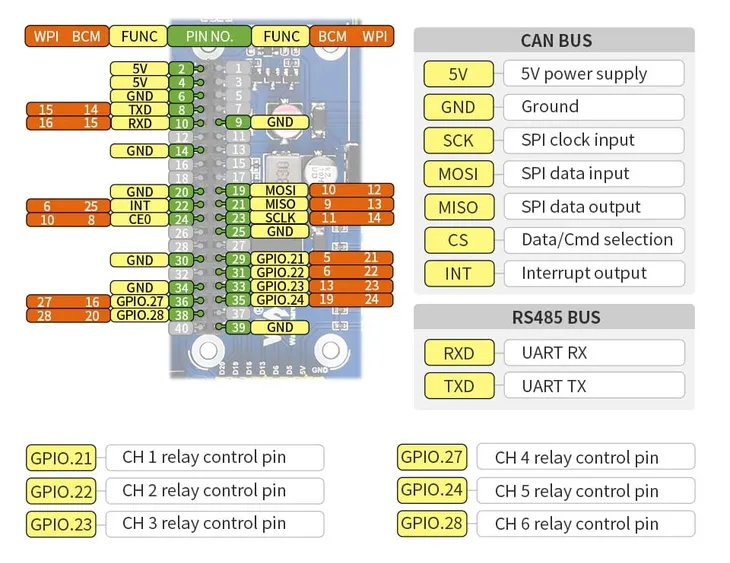

12. 40-stykowe złącze GPIO odpowiednie dla Raspberry Pi Zero z fabrycznie wlutowanym pinheaderem
13. Zaciski śrubowe przekaźnika do połączenia z urządzeniami użytkownika
14. Zaciski śrubowe zasilania
15. Interfejs magistrali RS485
16. Interfejs magistrali CAN
17. Przełącznik rezystora końcowego RS485 120Ω
18. Przełącznik rezystora końcowego CAN 120Ω

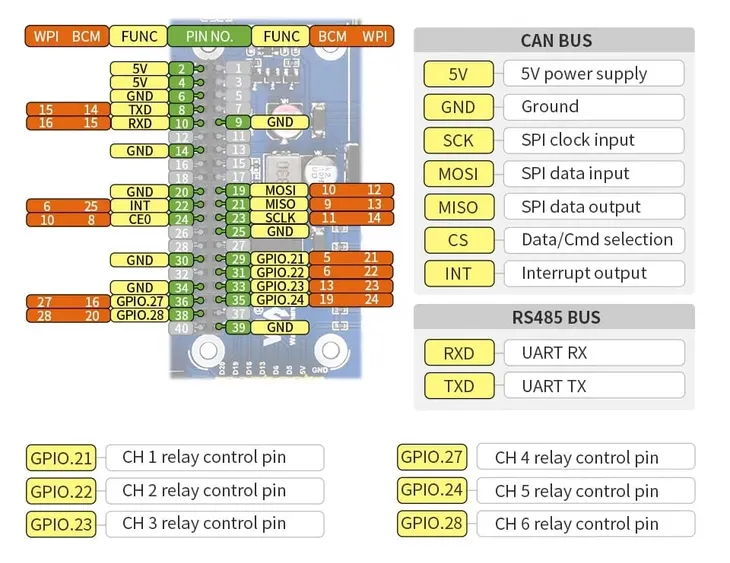

19. Piny sterujące przekaźnika
20. Gniazdo zasilania zewnętrznego

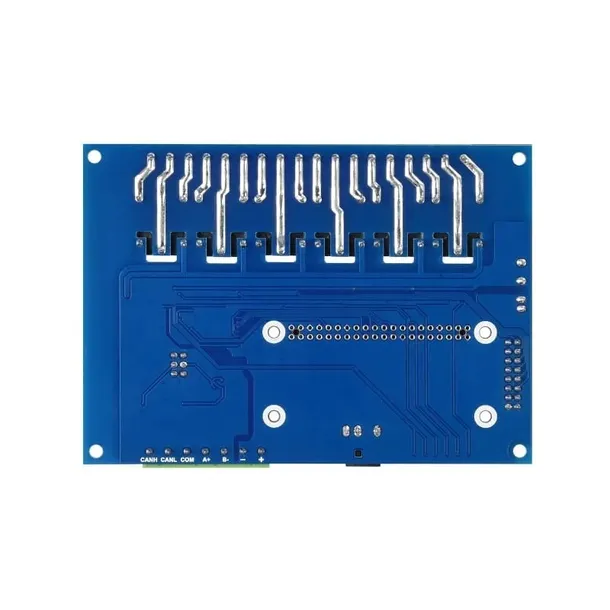

21. Zagęszczone ścieżki umożliwiają stosowanie urządzeń o dużym natężeniu prądu

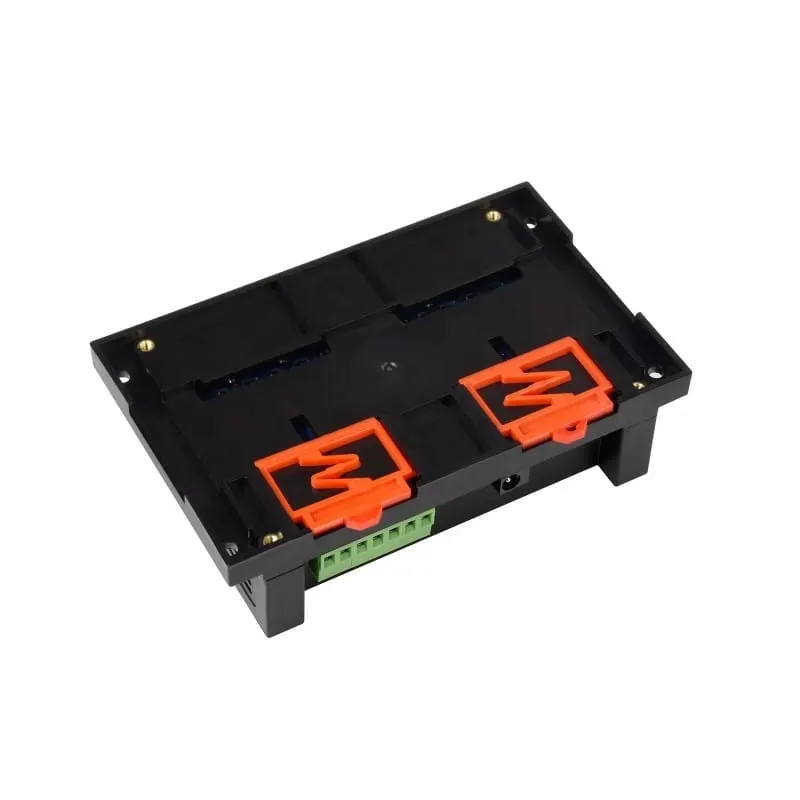

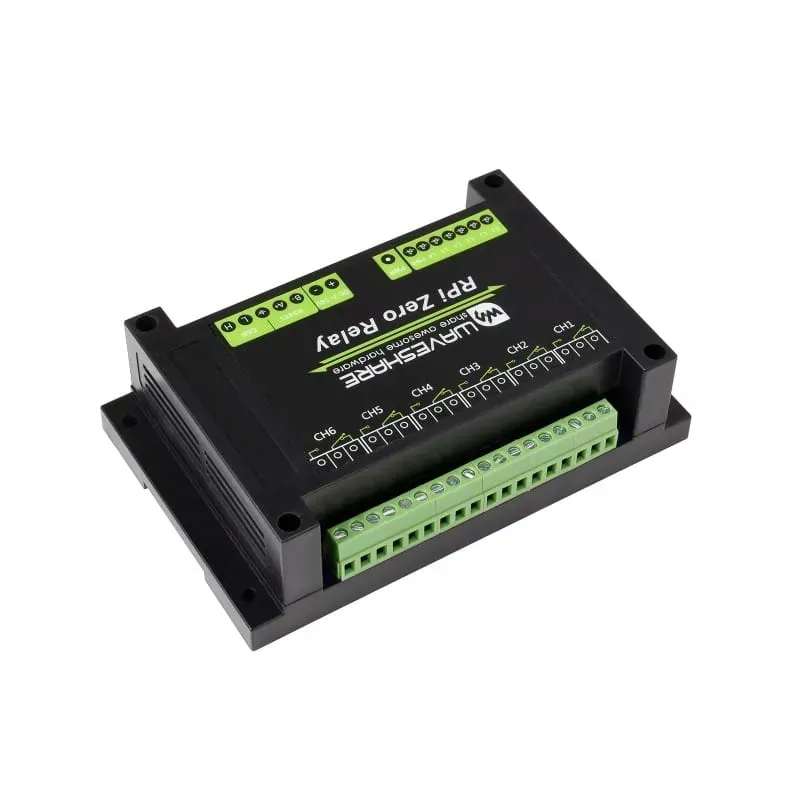

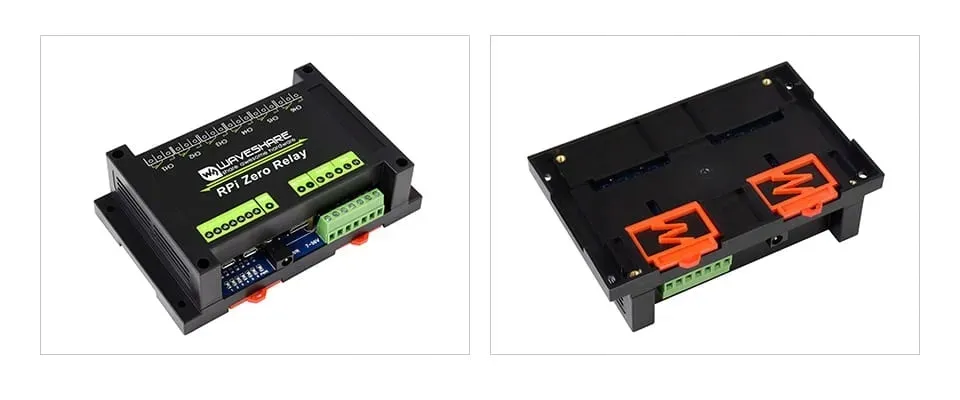

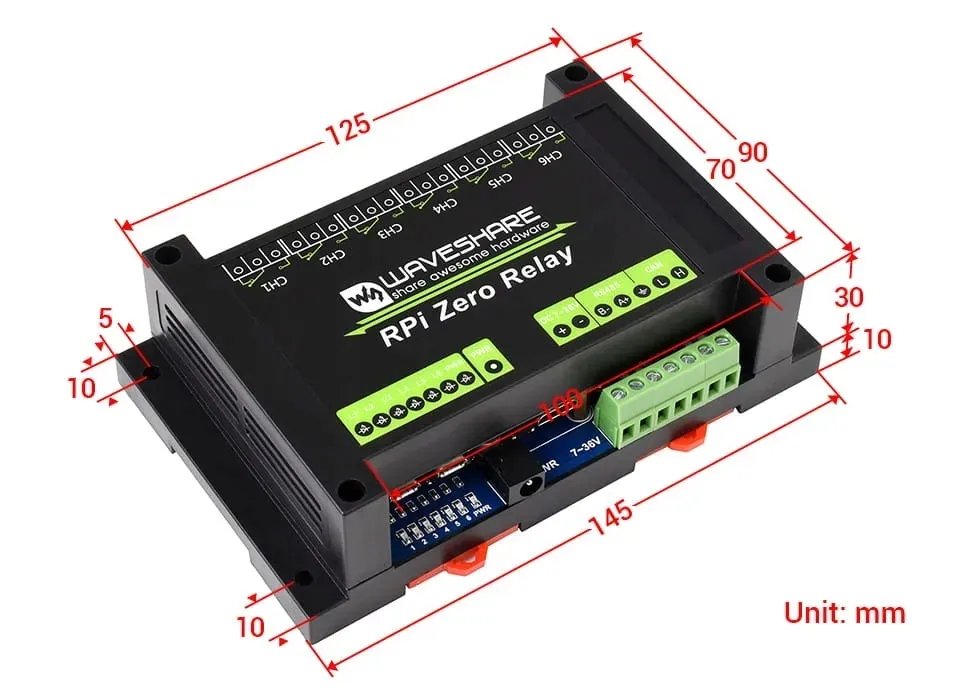

Obudowa ochronna ABS ze wspornikiem do montażu na szynie, łatwa w instalacji, bezpieczna w użyciu

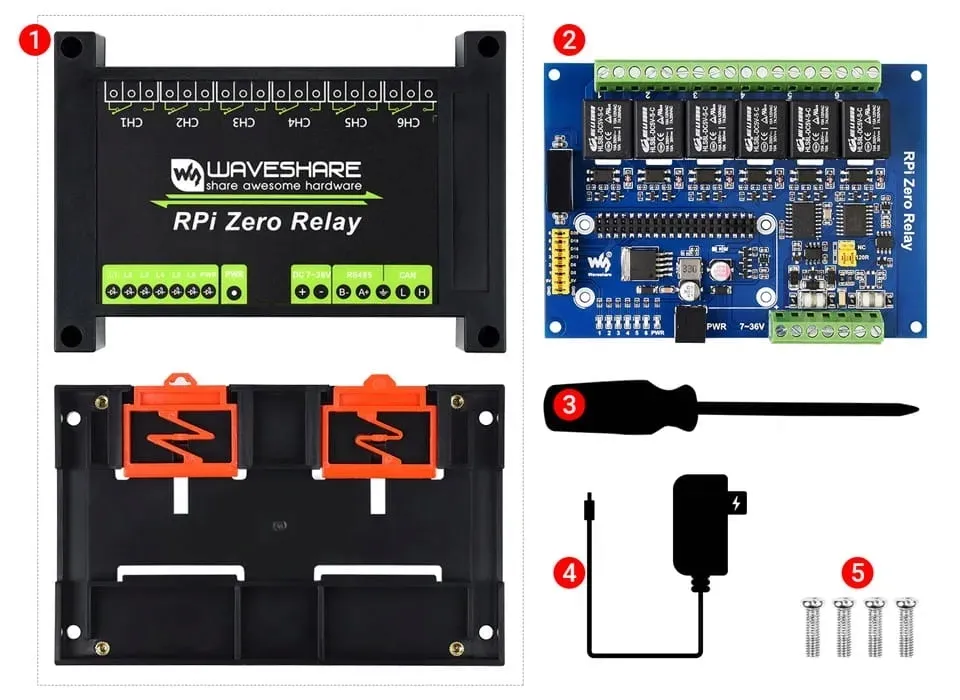

Zestaw zawiera:

1. Obudowa ochronna ABS (góra i dół) x1
2. Przekaźnik RPi Zero x1
3. Śrubokręt x1
4. Zasilacz 12V 1A x1
5. Zestaw śrub x1

Wiki: RPi_Zero_Relay
