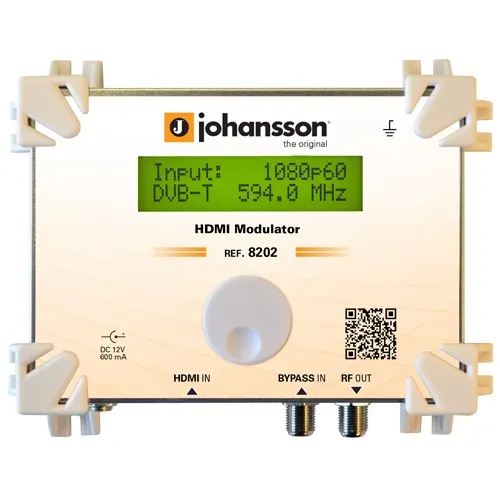

Modulator cyfrowy Johansson HDMI DVB-T, DVB-C 8202

Modulator HDMI do  DVB-T, DVB-C to urządzenie o bardzo dobrych parametrach firmy Johansson, sterowany za pomocą pokrętrła wielofunkcyjnego. Urządzenie pozwala na zmianę sygnału SD i HD poprzez złącze HDMI na sygnał DVB-T lub na sygnał DVB-C.

Główne cechy modulatora:

- 1 wejście HDMI, zdolne do odbierania wszystkich standardy rozdzielczości

- 1 wejscie RF, na sygnał telewizji naziemnej lub kablowej

- 1 wyjście RF, wspierana rozdzieczość do 1080p

- doskonała jakość obrazu, dzięki wysokiemu paramterowi MER, porównywalny do urządzeń stacji czołowej

- proste w obsłudze menu dzięki wyświetlaczowi i pokrętłu

- niskie zużycie energii

Film prezentujący modulator

Johansson 8202:

Specyfikacja:

Wejście HDMI

Rozdzielczość

-

576i up to 1080p

Kodowanie

-

H264/AVC

Kodowanie audio

-

MPEG1 Layer II / AAC

Typ złącza

-

HDMI Type A

Wejście RF

Częstotliwość

MHz

5 - 1218

Strata na wyjściu RF

dB

2

 Wyjście RF (sygnał wejściowy RF + HDMI z modulacją transpondera)

Kanał z modulacją częstotliwości

MHz

174 - 1218

Poziom wyjściowy

dBµV

55-99 (regulowane)

MER

dB

38

 Ustawienia DVB-T

Modulacja

Mbps

2 - 23

Konstelacja

-

COFDM (QPSK/16QAM/64QAM)

Kanał pasma

MHz

6,7 albo 8

Ustawienia DVB-C

Modulacja

Mbps

2 - 23

Konstelacja

-

16QAM, 32QAM, 64QAM, 128QAM, 256QAM

Kanał pasma

MHz

od 2 do8

 Konfiguracja

Podstawowa konfiguracja

-

Kraj | Typ wyjścia | Wyjście częstotliwość kanału | Poziom wyjściowy | LCN | Nazwa kanału

Advanced Configuration

-

RF | Video & Audio | SID | PMT, VPID, APID | NIT, ONID | PDS | TS ID

Zasilanie i wymiary

Zasilanie

-

Napięcie wejściowe: 12 V DC | Pobór mocy: 5W Rodzaj. (6 W max.) | Gniazdo Ø 2,1 mm.

Rozmiar / waga

-

155 x 120 x 60 mm. | 0.6 kg

Akcesoria

-

Zasilacz 12V

Do pobrania:

- instrukcja bezpieczeństwa  >

<

- instrukcja obsługi w języku ANGIELSKIM  >

<

Debugowanie urządzenia:

1. Wciśnik i przytrzymaj obracany przycisk

2. Włącz jednostkę

3. Poczekaj aż tryb kodu debugowania pojawi się na ekranie

4. Puść obracany przycisk

5. Wpisz kod: 50

6. Ustaw debug HW na "yes"

7. Zapisz i wyjdź
