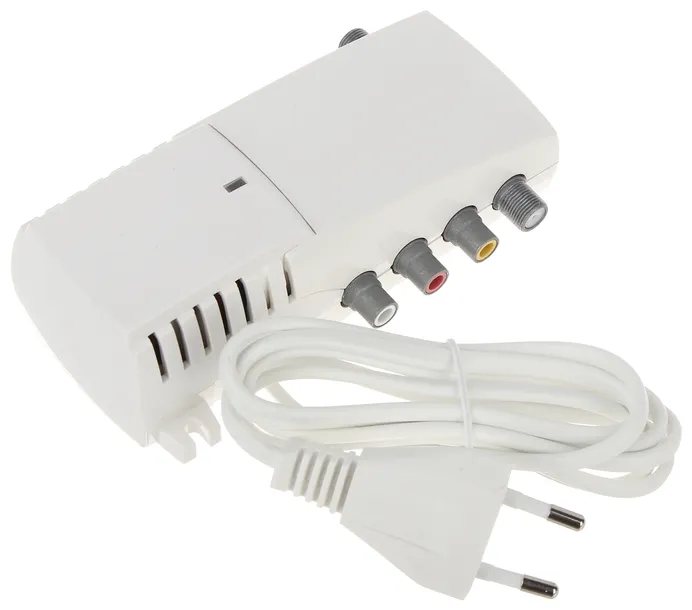

MODULATOR TV MT-41 TERRA

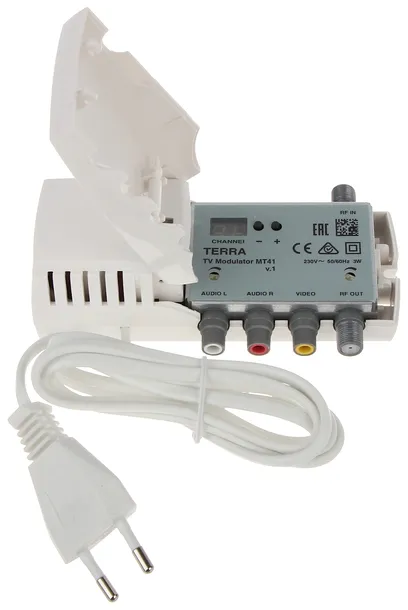

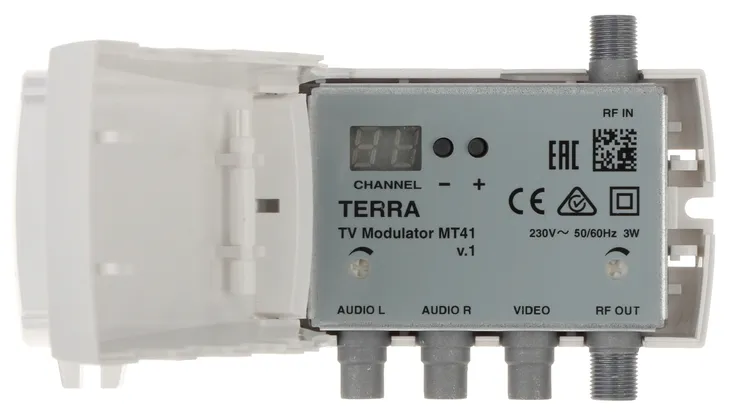

Dwuwstęgowy modulator ze sterowaniem mikroprocesorowym. Wybór kanału wyjściowego jest dokonywany za pomocą dwóch przycisków (widocznych po otwarciu pokrywy), a jego numer, podobnie jak każdy parametr opisany poniżej, którego wartość można zmieniać, jest wyświetlany na wyświetlaczu LED. Numer kanału oraz wartości innych parametrów są zapisywane w pamięci nieulotnej. Zastosowanie kwarcowego układu stabilizacji (PLL) zapewnia prawie zerowy błąd częstotliwości. Modulatory te można łączyć kaskadowo. Umożliwiają one także sumowanie sygnału zmodulowanego z sygnałem telewizji naziemnej. Istnieje możliwość zabezpieczenia modulatora przed nieautoryzowanym dostępem. Należy zaznaczyć, że w porównaniu do poprzednich serii modulatorów firma Terra zaimplementowała więcej wariantów systemu PAL.

SPECYFIKACJA:

• Wejścia: 1 szt.Video composite (Cinch)1 szt. RF (F) 2 szt. audio (Cinch)
• Wyjście: 1 szt. RF (F)
• Zakres częstotliwości wejścia wideo: 20 Hz ... 6 MHz
• Poziom / impedancja wej. wideo: 1 V ± 1dB/ 75 Ω
• Zakres częstotliwości wejścia audio: 20 Hz ... 15 kHz
• Regulacja poziomu wej. audio: 1 ... -14dB
• Poziom / impedancja / dewiacja wej. audio: 775 mV RMS / 10 kΩ / 50 kHz
• Poziom (typowy) / impedancja wyj. RF: 90dBµV/ 75 Ω
• Regulacja poziomu wyj. RF: 0 ... -20dB
• Wersja sygnału PAL wyj. RF: B/G/D/K/H/I/L/M/N/Australia
• Zakres częstotliwości (kanałów) wyj. RF: 470 MHz ... 862 MHz (K21-69)
• Dokładność nośnych: ± 50 kHz
• Częstotliwość podnośnej dźwięku: 4.5 ; 5.5 ; 6.0 ; 6.5 MHz
• Zakres regulacji nośnej video: ± 2.25 MHz maks. z krokiem 0.25 MHz
• Tłumienie przelotu SAT / Terr: 2.5dB/ 1.5dB
• Zakres częstotliwości przelotu SAT / Terr: 47 MHz ... 2150 MHz
• Odpowiedź częstotliwościowa wideo: ± 1dB
• Współczynnik A/V: 12 / 16dB
• Głębokość modulacji amplitudy (typowa): 81 %
• SNR (ważony): ≥ 55dB
• Zasilanie: 230 VAC@ 50Hz
• Pobór mocy: 2.5 W
• Temperatura pracy: -10 °C ... 50 °C
• Waga: 0.336 kg
• Wymiary: 133 x 73 x 39 mm
• Producent / Marka: TERRA

Wybrane funkcje:

• regulacji częstotliwości nośnej wizji
• zmiany głębokości modulacji podnośnej dźwięku
• zmiany odstępu podnośnej audio od nośnej wideo
• regulacji poziomu wejściowego oraz dewiacji sygnału audio

Pełna nazwa produktu:

MODULATOR TV MT-41 TERRA
