Multimetr ręczny Benetech GT5206A

Miernik cyfrowy przełącznik ochronny tester detektor RCD

Benetech GT5206A

Prezentowane urządzenie umożliwia sprawdzenie parametrów wyłączników różnicowo - prądowych RCD. W szczególności czasu reakcji wyłącznika RCD po którym odłączane jest napięcie przy danej wartości prądu.

Funkcja AUTO RAMP umożliwiająca testowanie czasu reakcji i wartości prądu. W oparciu o wskazania na wyświetlaczu umożliwia sprawdzenie, czy okablowanie jest prawidłowe, a po zakończeniu testu wyniki pomiaru są automatycznie wyświetlane na ekranie. Posiada również opcje fazy 0° i 180°, które pozwolą sprawdzić najszybszy czas wyzwalania. Symbol "OL" jest wyświetlany po przekroczeniu zakresu. Instrument jest wyposażony w ochronę bezpieczeństwa przy zastosowaniu bezpieczników, spełnia równiez normy bezpieczeństwa CAT III 300V.

ZASTOSOWANIE

Tester znajduje zastosowanie m.in w energetyce, produkcji, hutnictwie, przemyśle chemicznym, obsłudze instalacji elektrycznych w domu i innych branżach.

Sprawdzi się idealne w procesach produkcji, serwisie instalacji, inspekcji i konserwacji wyłączników ochronnych i przepięciowych.

CECHY I FUNKCJE:

• Urządzenie jest dedykowane tylko i wyłącznie do zasilania jednofazowego 230V/50Hz
• Sprawdzenie okablowania: diody LED sygnalizują prawidłowość połączenia, jeśli dwie zielone diody P-E i P-N świecą się, a czerwona dioda nie, wówczas połączenie jest prawidłowe - test może być uruchomiony tylko wtedy, gdy okablowanie jest prawidłowe.
• Wybór kąta fazowego: można wybrać rozpoczęcie testu od wartości dodatniej (0 °) lub od połowy cyklu ujemnego (180 °).
• Symbol "OL" jest wyświetlany po przekroczeniu zakresu. Natomiast, gdy czas działania wyzwalania testu przekracza maksymalny czas testu, ekran wyświetli symbol "OL mS".
• Automatyczne przechowywanie danych: Po zakończeniu testu, wyświetlane wyniki pomiarów są utrzymywane przez określony czas,
• Test AUTO RAMP: umożliwia testowanie czasu reakcji
• i wartości prądu
• Funkcja włączenia alarmu: po 3 minutach pracy, urządzenie włączy sygnał dźwiękowy,
• Wbudowana ochrona bezpieczeństwa FUSE;
• Zasilanie: bezpośrednie zasilane przez testowany obwód (zasilanie 230V / 50Hz);

SPECYFIKACJA TECHNICZNA:

• Typ: miernik cyfrowy tester wyłączników RCD
• Test RCD: 4 funkcje: X1/2 ; X1 ; X5 ; AUTO RAMP
• Napięcie pracy: 230V / 50Hz (zakres: 195~253V)
• Środowisko pracy: Temperatura: 0~40°C; Wilgotność: ≤80%
• Warunki przechowywania: Temperatura: -20~60°C;
• Wilgotność: ≤75%
• Wymiary zestawu: ok. 180 x 85 x 175 mm
• Waga zestawu: ok. 951g

Standardy aplikacji:

• IEC 61010-1 CAT III 300V; Stopień zanieczyszczeń: 2
• IEC 61557-1
• 5IEC 61010-2-31

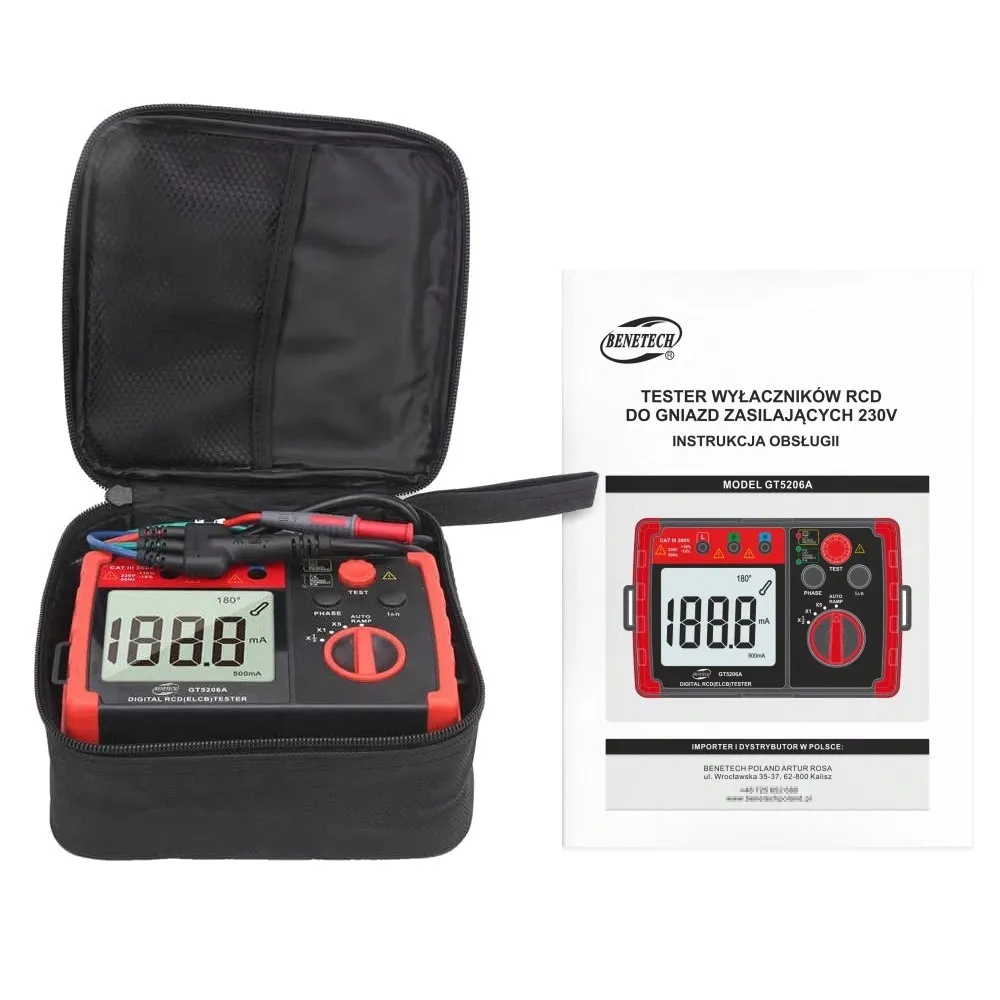

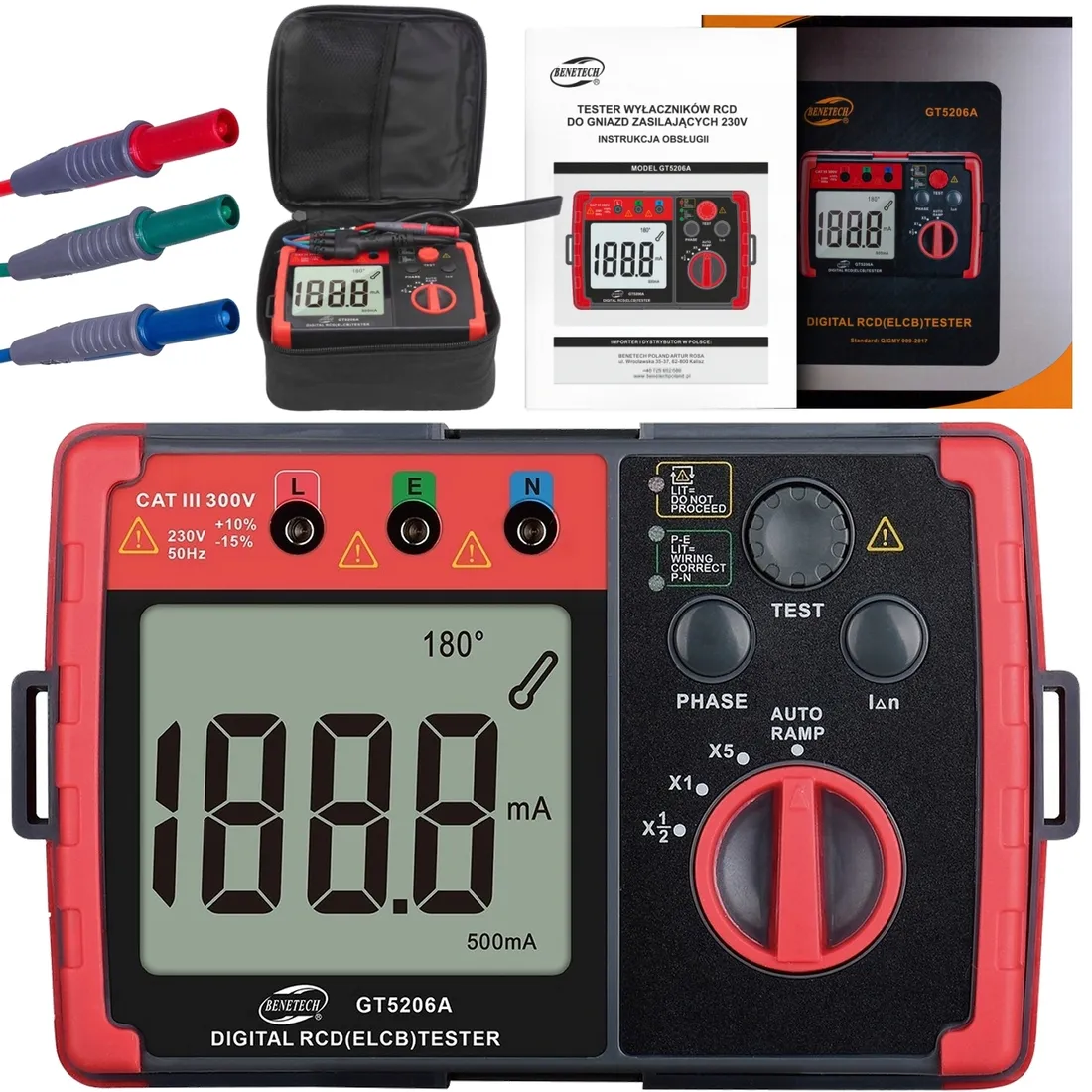

ZAWARTOŚĆ ZESTAWU

• 1x Tester wyłączników RCD GT5206A
• 1x Przewód pomiarowy z trzema wtykami
• 1x Instrukcja obsługi w języku polskim
• 1x Materiałowe etui
• Opakowanie kartonowe

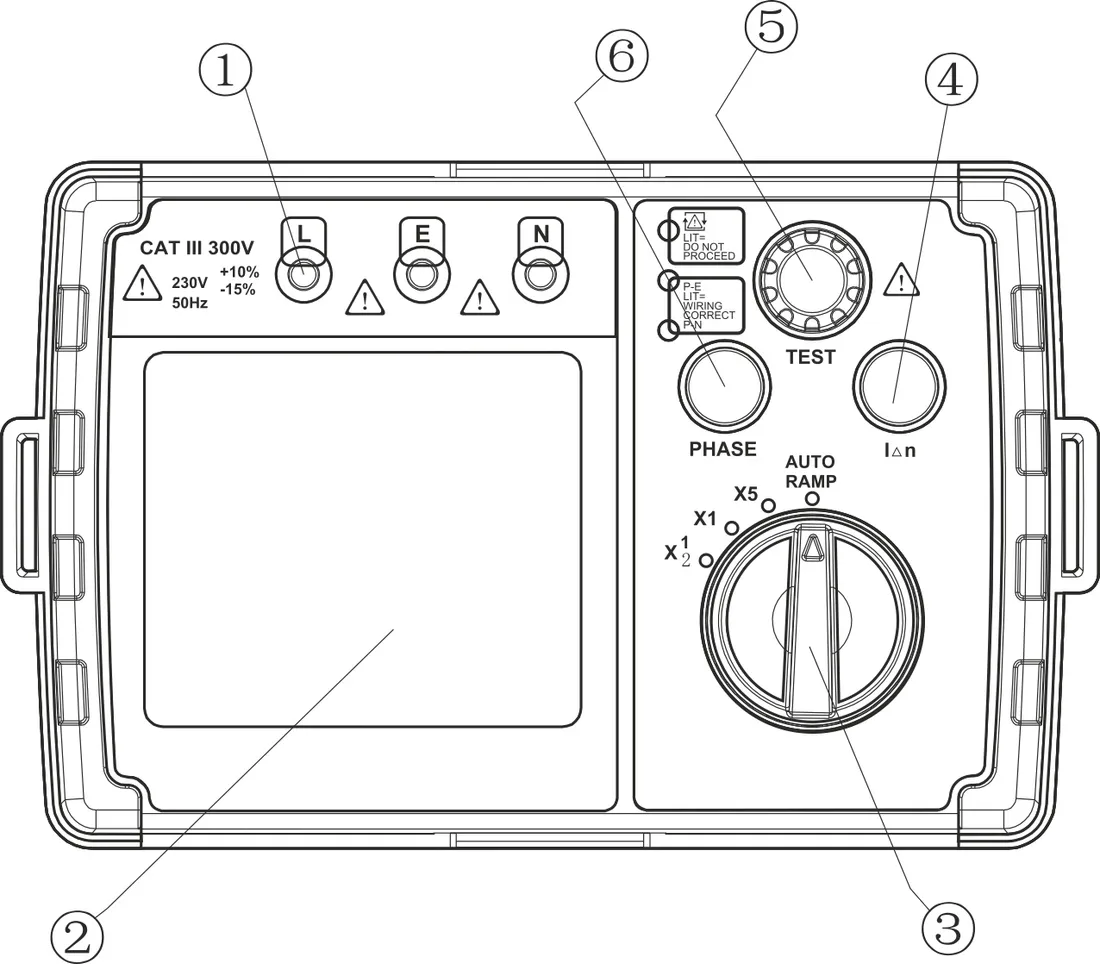

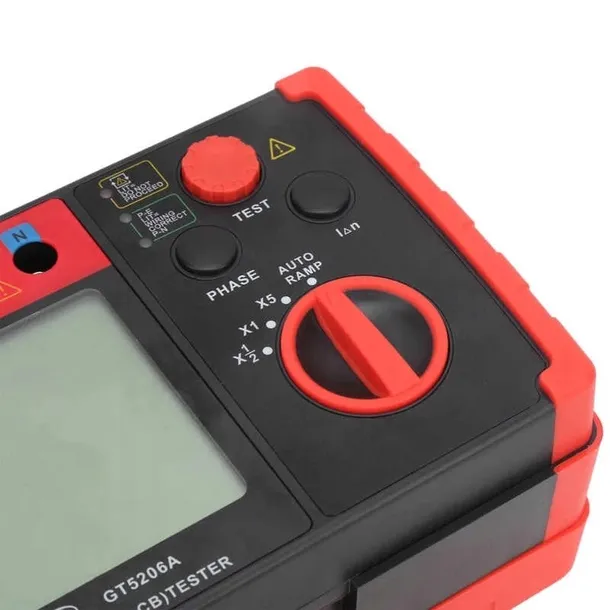

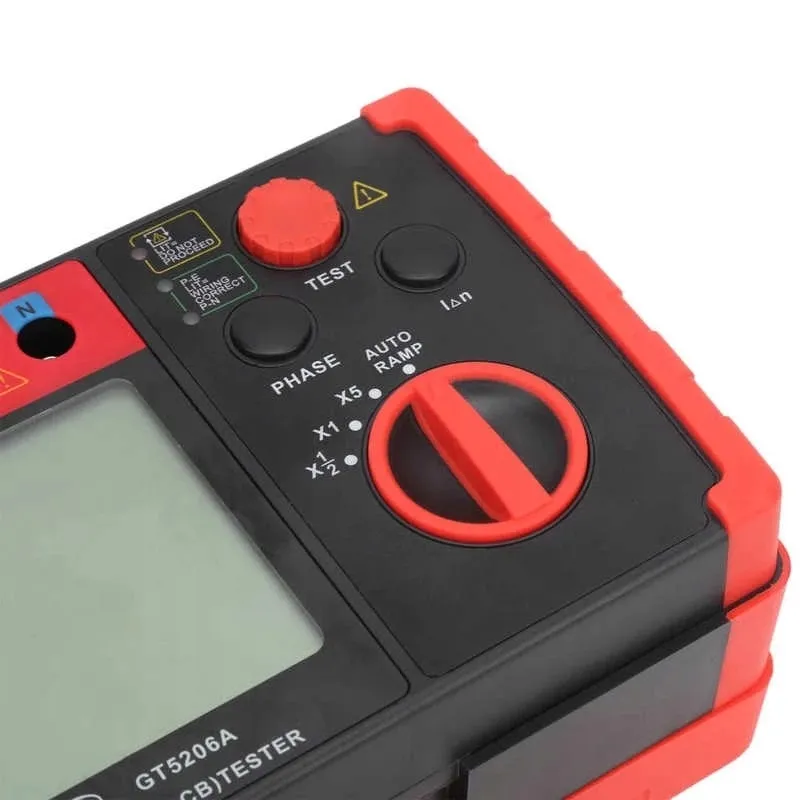

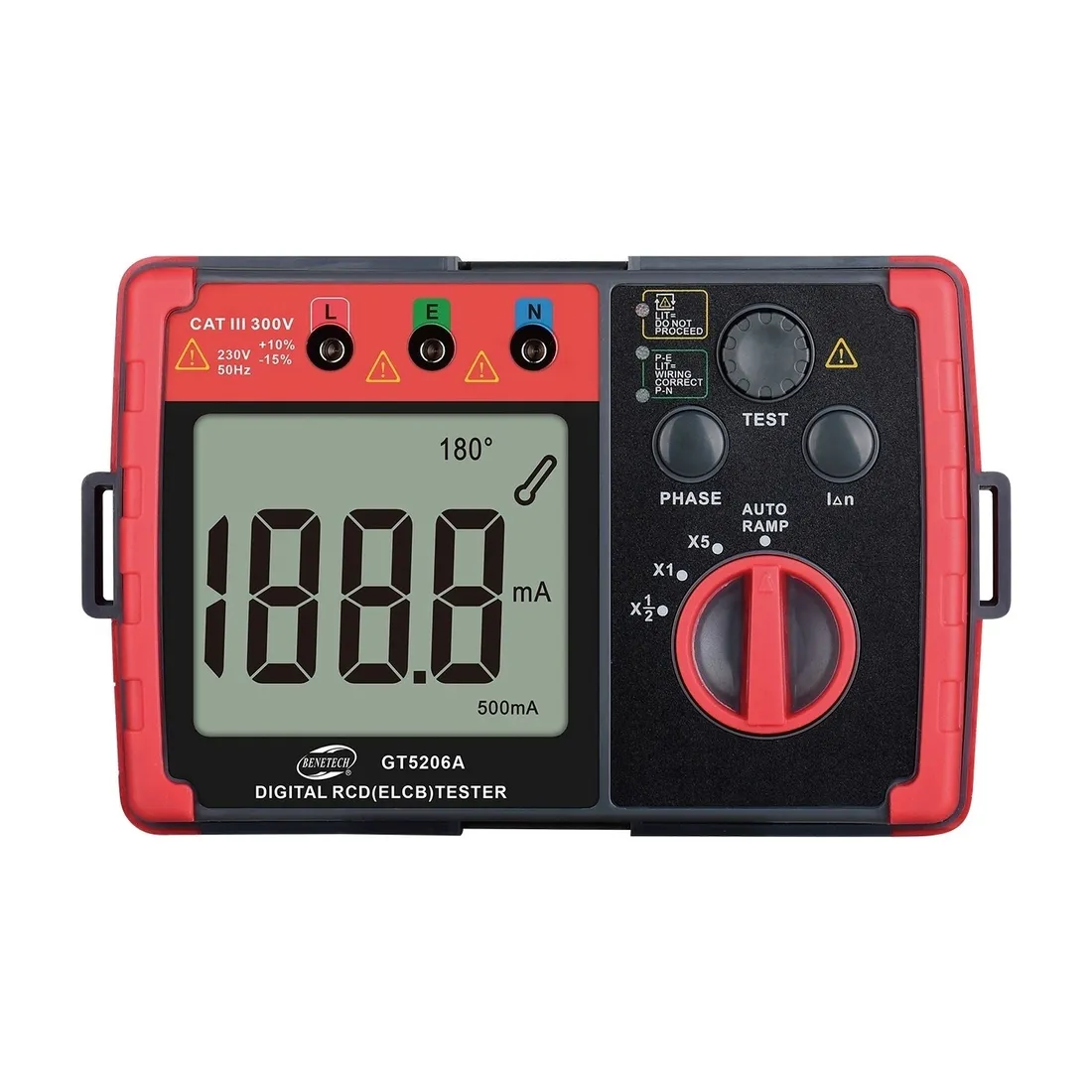

OPIS ELEMENTÓW OBUDOWY:

1. Test Port
2. Wyświetlacz LCD
3. Przełącznik wyboru funkcji
4. Przycisk ustawienia bieżącego wyboru
5. Przycisk testowy - naciśnięcie spowoduje rozpoczęcie testu
6. Faza: przycisk wyboru fazy wyzwalania

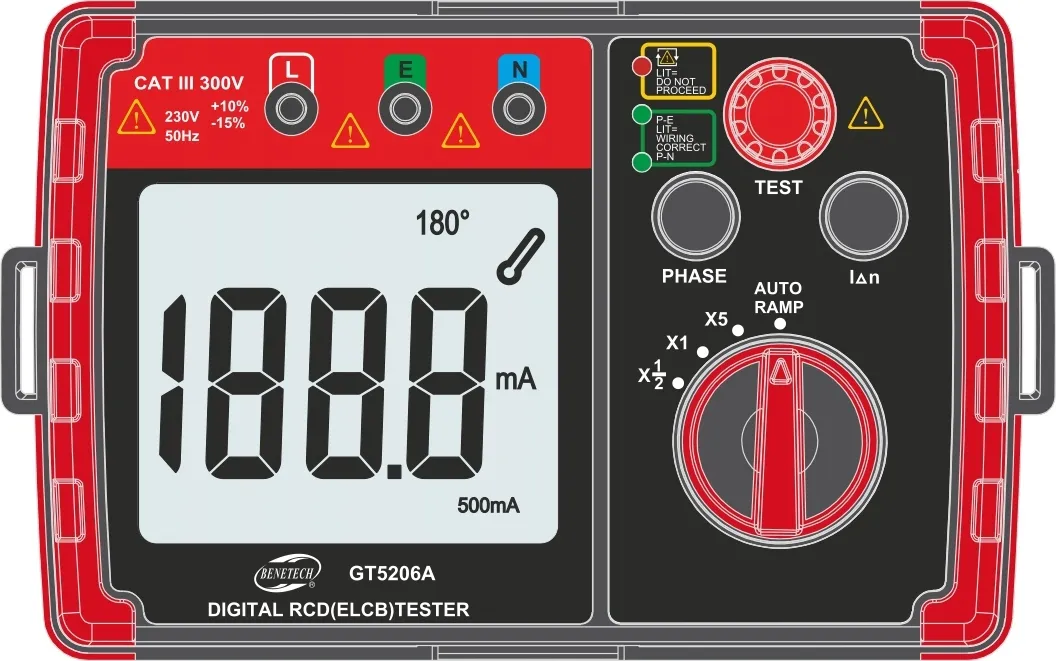

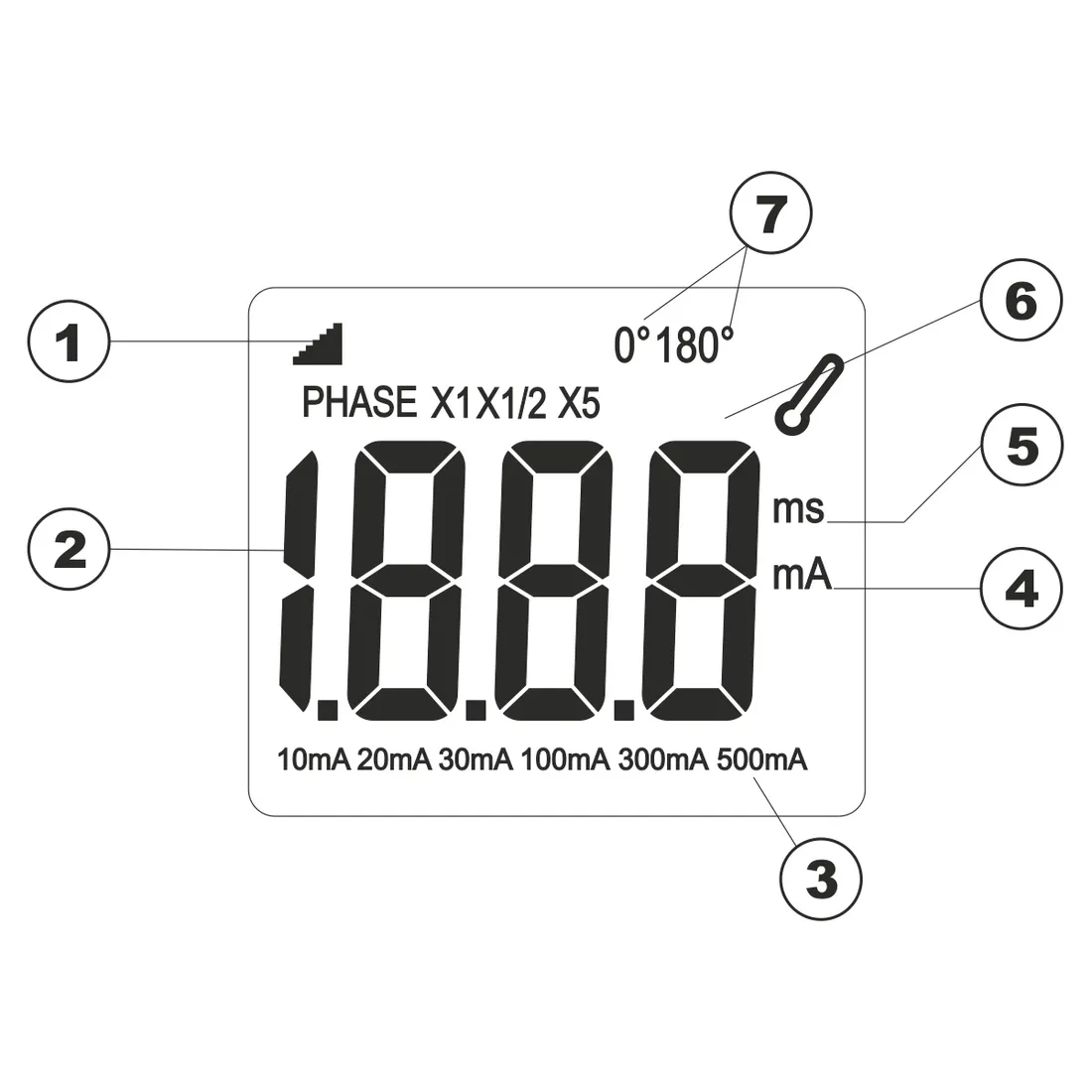

OPIS ELEMENTÓW WYŚWIETLACZA:

1. Automatyczne wyzwalanie
2. Czas / aktualna wartość
3. Prąd
4. Aktualne jednostki
5. Jednostka czasu
6. Aktualny odczyt
7. Faza

Miernik został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie.

Zgodnie z normą IEC 61010-1 prezentowany miernik gwarantuje odporność w kategorii pomiarowej III do 300V.
