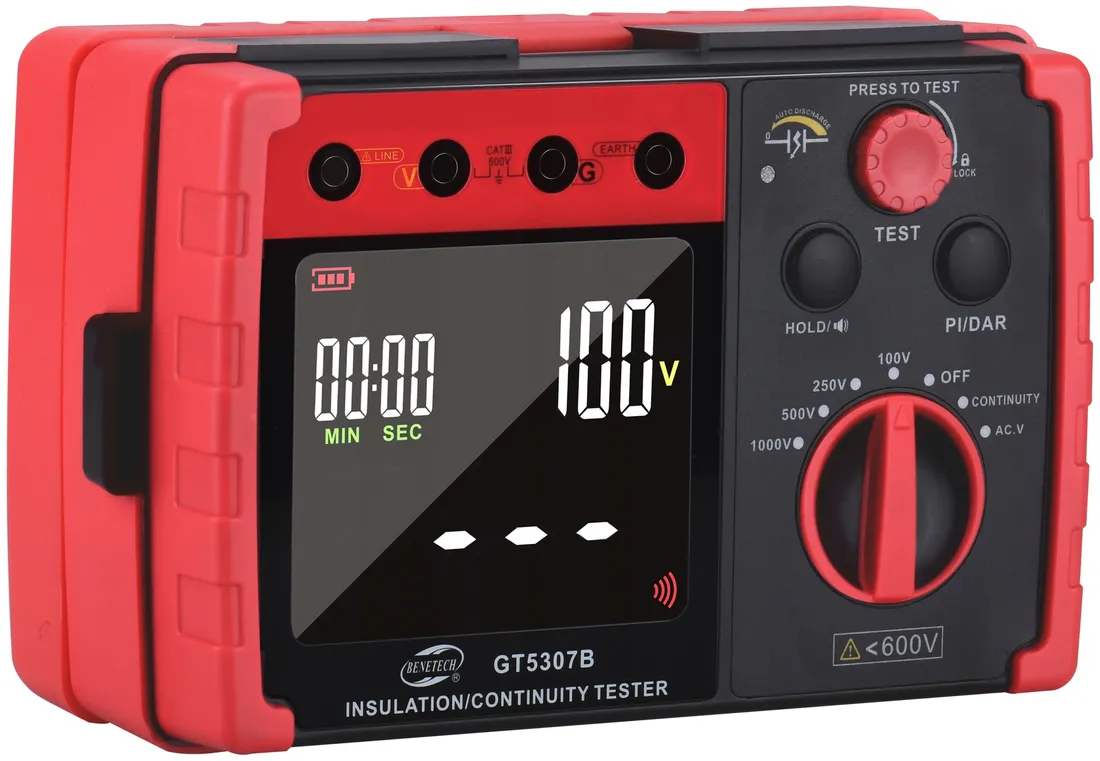

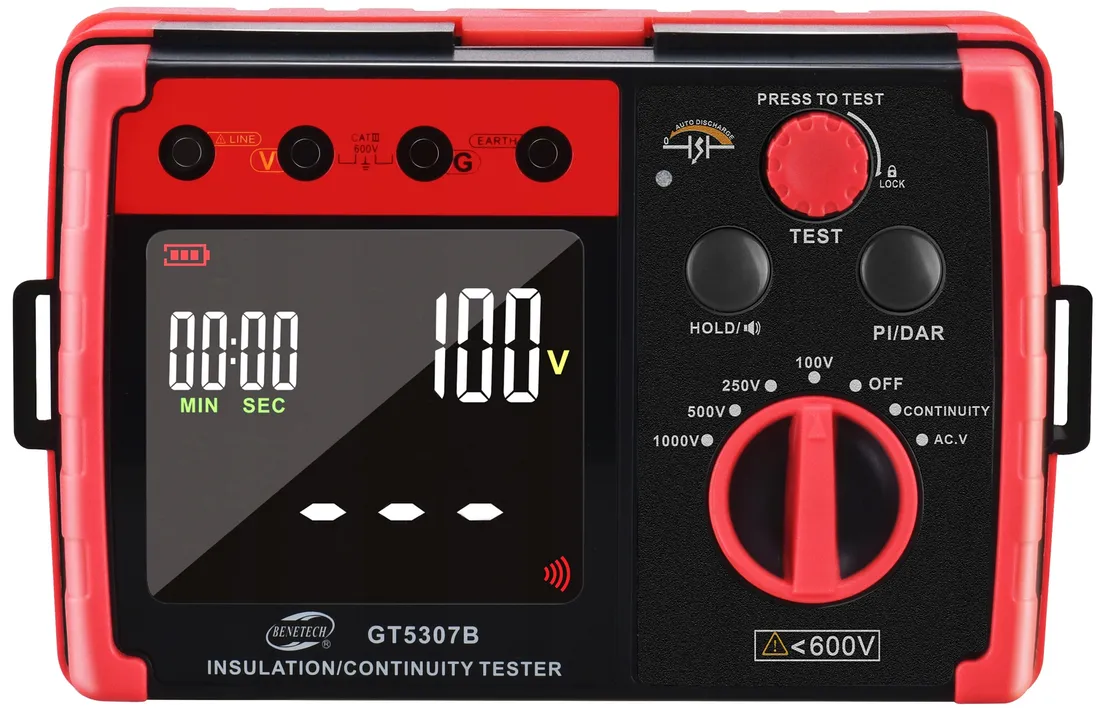

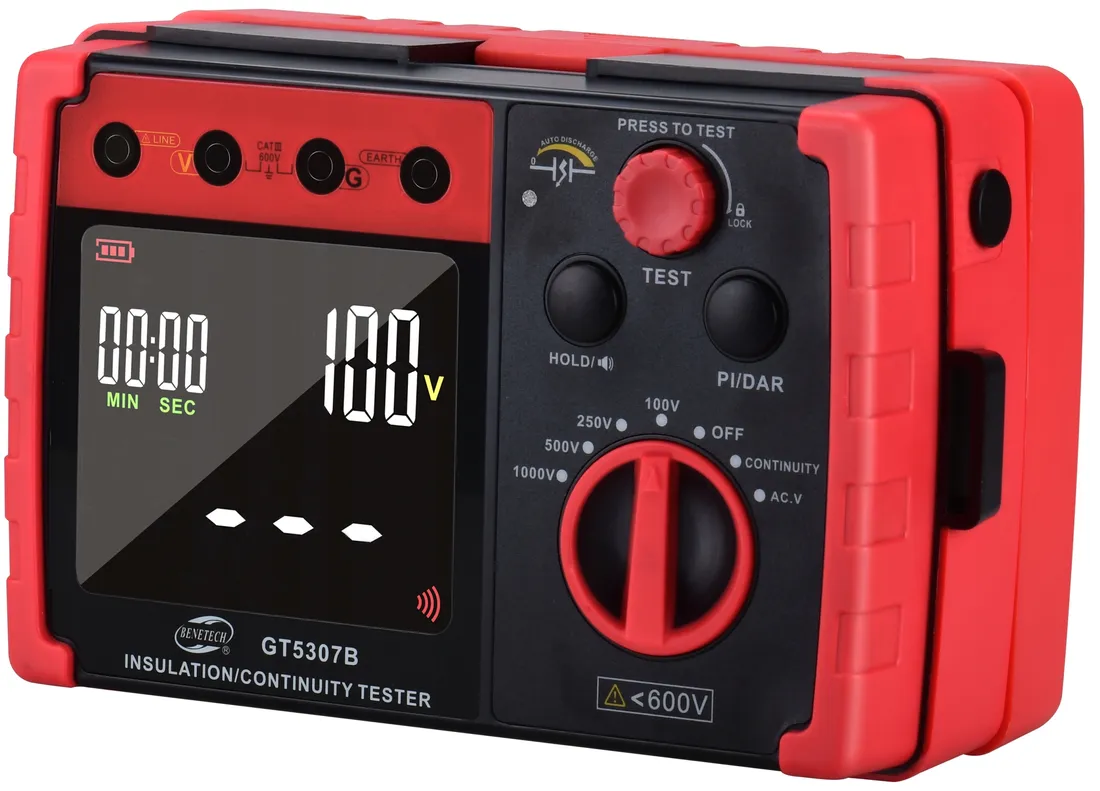

Multimetr ręczny Benetech GT5307B

Miernik rezystancji izolacji wysokich napięć: Benetech GT5307B

Tester izolacji, przeznaczony do wykonywania prób wysokim napięciem.

Badanie wykonuje się między elementami obwodów elektrycznych, a elementami izolacyjnymi takimi jak np: izolacje przewodów, osłony lub korpusy urządzeń, elektronarzędzi, obudowy, skrzynki rozdzielcze itp.

Celem jest wyeliminowanie urządzeń i elementów newralgicznych, które bezpośrednio lub w trakcie eksploatacji po czasie mogą spowodować osłabienie izolacji i porażenie prądem elektrycznym.

NAJWAŻNIEJSZE FUNKCJE:

• miernik uziemień z przejrzystym i dużym wyświetlaczem LCD
• pomiar rezystancji uziemienia ziemi (gleby):
• prosty pomiar 2 przewodowy
• precyzyjny pomiar 3 przewodowy
• pomiar potencjału ziemi
• pomiar spadku napięcia w uziomie
• wskazanie przekroczenia zakresu pomiarowego
• wskaźnik stanu baterii
• ergonomiczny kształt ułatwiający pomiary i transport
• praktyczny pokrowiec ochronny
• solidna obudowa

PARAMETRY TECHNICZNE:

TESTER IZOLACJI OBWODÓW:

⚡ Zakres pomiarów:

• 100V - 0.0~1.5GΩ
• 250V - 0.0~5.5GΩ
• 500V - 0.0~5.5GΩ
• 1000V - 0.0~5.5GΩ

⚡ Napięcie otwartego obwodu:

• 100V - DC 100V / +20%, -0%
• 250V - DC 250V / +20%, -0%
• 500V - DC 500V / +20%, -0%
• 1000V - DC 1000V / +20%, -0%

⚡ Prąd znamionowy:

• 250V - 0.5MΩ ładujący / 0.5mA~0.55mA
• 500V - 0.5MΩ ładujący / 1mA~1.2mA
• 1000V - 2.5MΩ ładujący / 1mA~1.2mA
• 2500V - 2.5MΩ ładujący / 1mA~1.2mA

⚡ Prąd zwarcia:

• około 2.0mA

⚡ Dokładność:

• ±5% rdg ±3%dgt

TESTER NAPIĘCIA:

30 - 600V (Rozdzielczość 1V)

⚡ Skala pomiaru:

• DV - ±30 - ± 600V
• AV - ±30 - 600V (50/60Hz)

⚡ Rozdzielczość:

• DV - 1V
• AV - 1V

⚡ Dokładność:

• DV - ±5% rdg ±3%dgt
• AV - ±5% rdg ±3%dgt

POZOSTAŁE PARAMETRY URZĄDZENIA:

• Wyświetlacz: Maksymalnie do 999 znaków (powyżej np. 1000 wskazuje jako 1T).
• Wskaźniki przeładowania: Wskaźniki przeciążenia: OL pojawia się po przeciążeniu zakresu izolacji, LO zaś po przekroczeniu zakresu napięcia.
• Auto - zakres: Przesunięcie zakresu do górnego zakresu: 1000 Przesunięcie zakresu do dolnego zakresu: 95 (Tylko w zakresie rezystancji izolacji).
• Częstotliwość próbkowania: 0.5~ 10 razy/sec.
• Maksymalna wysokość: Mniej niż 2000m (do użytku wewnątrz budynków).
• Warunki użytkowania: Temperatura 0~40C, wilgotność <= 85%.
• Warunki przechowywania: Temperatura -20~ 60C, wilgotność <= 90%.
• Ochrona przed przeciążeniem: Rezystancja izolacji: AC 1200V/ 10 s. Napięcie : AC 720V/ 10 s.
• Opór napięcia: AC8320 (50/60Hz) / 5 sekund (pomiędzy obwodem elektrycznym a obudową).
• Rezystancja izolacji: 1000 m lub więcej / DC 1000V (pomiędzy obwodem elektrycznym, a obudową).
• Zasilanie: DC12V (8 x bateria 1.5V LR14).
• Czas pracy na baterii: około 15 godzin.
• Wymiary: 153 x 96 x 220 mm.
• Waga: 1032 g (bez baterii i przewodów testowych).

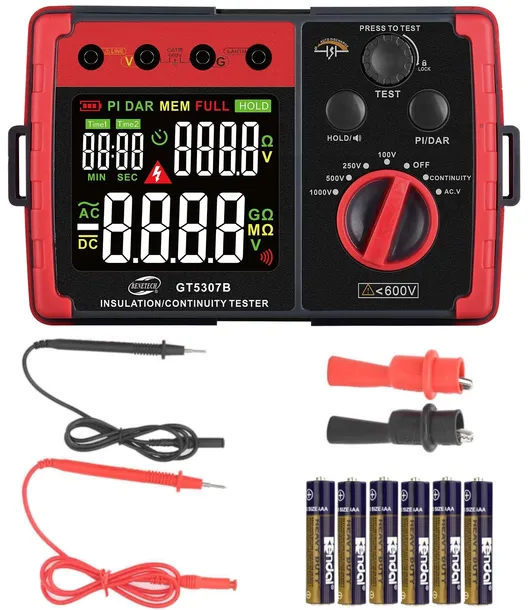

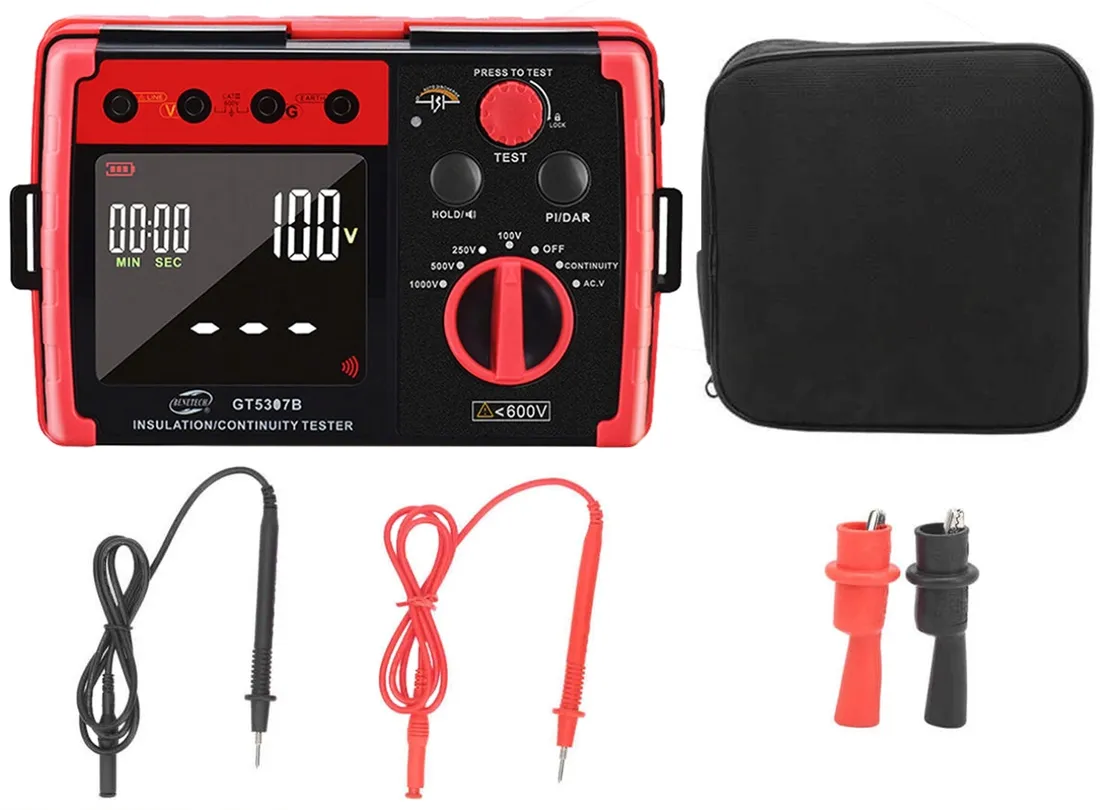

ZAWARTOŚĆ ZESTAWU

• 1 x Wysokonapięciowy tester izolacji
• 1 x Czerwony przewód testowy
• 1 x Czarny przewód testowy
• 2 x Zacisk krokodylkowy
• 1 x Instrukcja obsługi w języku polskim
• 1 x Troba (pokrowiec)
• 8 x Bateria alkaiczna 1.5V LR14

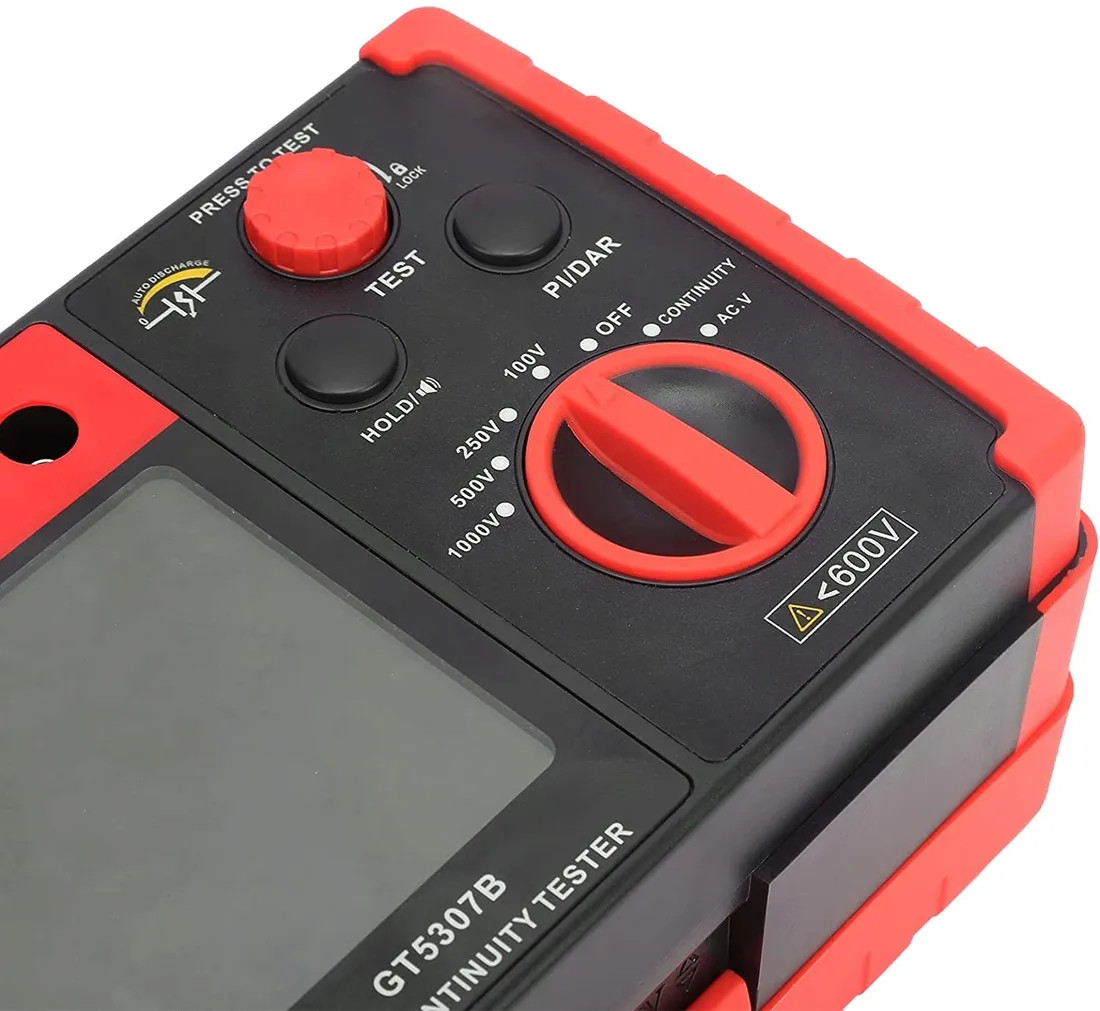

OPIS ELEMENTÓW URZĄDZENIA I AKCESORIÓW:

1. Wyświetlacz LCD.
2. Przycisk regulatora czasowego.
3. Przycisk podświetlania.
4. Przycisk testu.
5. Przyciski ustawiania czasu.
6. Przełącznik funkcji.
7. Gniazdo czerwonego przewodu testowego wysokich napięć.
8. Gniazdo zielonego przewodu ochronnego.
9. Gniazdo czarnego przewodu testowego.
10. Wejście interfejsu DC (12V/1A)
11. Czarny przewód testowy wraz z zaciskiem krokodylkowym.
12. Zielony przewód ochronny wraz z zaciskiem krokodylkowym.
13. Czerwony wysokonapięciowy przewód testowy wraz z zaciskiem krokodylkowym.
14. Śrubokręt.

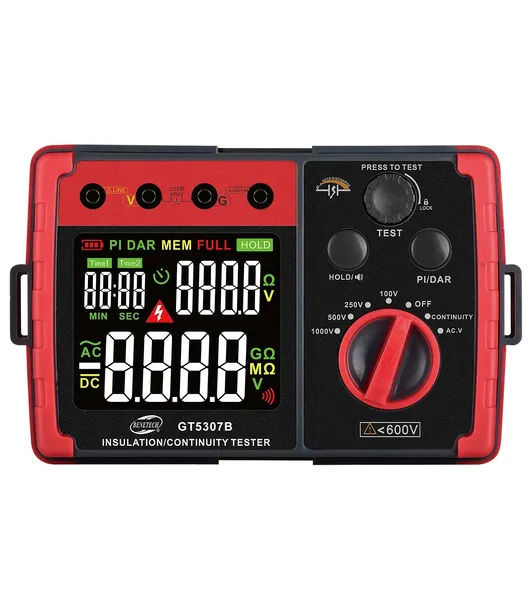

OPIS ELEMENTÓW WYŚWIETLACZA:

1. Symbol baterii.
2. Symbol odliczania czasu.
3. Licznik czasu.
4. Minuta.
5. Sekunda.
6. Czasomierz 1
7. Odczyt napięcia/ oporu izolacji.
8. Jednostka oporu.
9. Jednostka napięcia
10. Sekcja odczytu napięcia.
11. Ostrzeżenie wysokiego napięcia.
12. Prąd zmienny.
13. Symbol minus.
14. Prąd stały.
